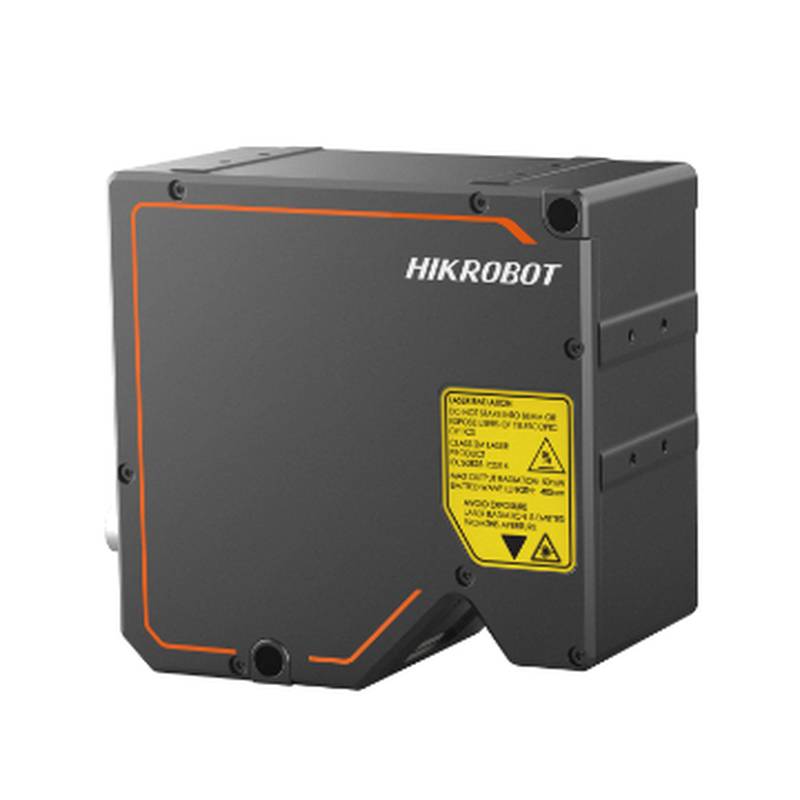

O HIKROBOT MV-DP4020-01P é um scanner e perfilômetro 3D de alta precisão projetados para automação industrial, aproveitando a tecnologia avançada de laser azul para fornecer detalhes excepcionais em medições dimensionais. Este dispositivo sofisticado é projetado para se destacar em aplicações exigentes, oferecendo uma solução robusta para inspeção de qualidade, metrologia e montagem automatizada. Suas capacidades como um scanner 3D laser azul lhe permitem capturar dados complexos de superfície com precisão notável, tornando-o uma ferramenta inestimável para engenheiros e especialistas em aquisições que buscam soluções de visão confiáveis e de alto desempenho. Além disso, sua função como perfilômetro laser permite uma análise precisa da secção transversal, crítica para identificar desvios e garantir a integridade do produto.
Especificações principais:
Modelo: MV-DP4020-01P Nome do produto: Sensor de perfil laser 3D Pontos de perfil único: 4080 Distância de referência: 22,6 mm Faixa de medição do eixo Z: 5,2 mm Faixa de medição do eixo X: 13,5 mm (extremidade próxima), 14 mm (distância de referência), 14,5 mm (extremidade distante) Resolução do eixo Z: 0,41 ~ 0,58 μm Repetibilidade do eixo Z: 0,15 μm (testado com blocos de medição padrão em uma plataforma óptica) Linearidade do eixo Z (±% da MR): 0,01 Intervalo de dados do perfil: 3,3 ~ 3,9 μm Taxa de quadro de digitalização: 2,5 KHz (na faixa máxima de medição), até 49 KHz (no modo de ROI) Tipos de saída de dados: dados de perfil, mapa de profundidade, mapa de intensidade Modos de gatilho: gatilho de software, gatilho de hardware (gatilho de codificador diferencial) Comprimento de onda do laser: 405 nm Classe de segurança do laser: Classe 3B Interface de dados: Gigabit Ethernet (1000Mbit / s), compatível com Fast Ethernet (100Mbit / s) E / S digital: conector M12 de 12 pinos para energia e E / S, entrada de sinal diferencial de 3 vias (Linha 0 / 3 / 6), saída de sinal diferencial de 1 vias (Linha Fonte de alimentação RS-232 1-way: 24 VDC Consumo de energia típico: 20,6 W @ 24 VDC Dimensões: 129 mm × 125 mm × 69 mm Peso: Aproximadamente 1330 g Classificação IP: IP67 Temperatura de funcionamento: 0 ~ 45°C Temperatura de armazenamento: -30 ~ 80°C Umidade: 20% ~ 85% RH Software sem condensação: 3DMVS (V3.1.0 e superior) / VM3D / Outro software de terceiros Sistema operacional: Windows 7/10/11 32/64 bits (8GB RAM, processador i5)
O MV-DP4020-01P se distingue pela sua tecnologia avançada de laser azul, que oferece desempenho superior em comparação com lasers vermelhos em termos de qualidade de dados e capacidade de digitalizar superfícies desafiadoras como metais e objetos brilhantes sem uma extensa preparação da superfície. O alto número de pontos de perfil único (4080) e o intervalo de dados de perfil fino (3,3 ~ 3,9 μm) permitem a captura de informações geométricas extremamente detalhadas, cruciais para tarefas de fabricação e inspeção de alta precisão. A impressionante resolução do eixo Z do sensor (até 0,41 μm) e a repetibilidade (0,15 μm) sublinham sua capacidade em aplicações metrológicas onde desvios minuciosos devem ser detectados e quantificados. Além disso, a sua taxa de quadros de digitalização flexível, que atinge até 49 KHz no modo ROI, garante uma aquisição eficiente de dados mesmo para linhas de produção em movimento rápido.
Este perfilômetro laser é projetado para uma integração robusta em ambientes industriais. Sua classificação IP67 oferece excelente proteção contra a entrada de poeira e água, tornando-o adequado para implantação em condições duras frequentemente encontradas em configurações de fábrica. A interface Gigabit Ethernet garante transferência de dados de alta velocidade, minimizando gargalos no processo de inspeção e apoiando análises em tempo real. A inclusão de modos de gatilho versáteis, incluindo o gatilho do codificador diferencial, permite uma sincronização perfeita com os movimentos da máquina, essencial para a reconstrução 3D precisa e medição em linhas automatizadas. A completa compatibilidade de software com 3DMVS, VM3D e outras soluções de terceiros melhora sua adaptabilidade e simplifica a integração em sistemas de visão existentes.
O HIKROBOT MV-DP4020-01P encontra ampla aplicação em indústrias que exigem os mais altos níveis de precisão dimensional e integridade da superfície. Suas capacidades são particularmente benéficas no setor automotivo para inspecionar componentes críticos como peças de motores, sistemas de transmissão e painéis de carroceria, garantindo a adesão a tolerâncias apertadas. Na fabricação de eletrônica, ele pode ser usado para a medição precisa da deposição de pasta de solda, alinhamento do conector e colocação de componentes, contribuindo para maiores rendimentos e redução de defeitos. As indústrias farmacêuticas e de dispositivos médicos também se beneficiam de sua precisão para inspecionar sistemas de administração de medicamentos, instrumentos cirúrgicos e dispositivos microflúidos, onde mesmo desvios sub-micrônicos podem ter consequências significativas.
A linha de produtos HIKROBOT oferece uma gama de soluções que atendem às diversas necessidades de inspeção industrial. Enquanto o MV-DP4020-01P se destaca no perfil de alta resolução, outros modelos da série fornecem variações na faixa de medição e velocidade. Para aplicações que exigem uma cobertura de digitalização mais ampla, modelos como o MV-DP4060-01P, MV-DP4090-01P, MV-DP4180-01P, MV-DP4180-03P, MV-DP4430-01P, MV-DP4430-03P, MV-DP4940-03P e MV-DP4785-04P oferecem faixas de medição do eixo X estendidas. Para tarefas especializadas de metrologia, o MIS-DP3600-10H, MIS-DP3850-01P, MIS-DP3600-10P, MV-DPB000-470-01P, MV-DPB000-470-01PV2 e MV-H3D580-03H oferecem capacidades únicas. Além disso, modelos como o MV-DGDP4024-01P, MV-DPS600-GF-D, MV-DPS600S-GF, OS-DP6120-01P, OS-DP6120-01P V2.0, MV-HDLP2320-01PH V2.0, MV-HDLP2340-01PH V2.0, MV-HDLP3320-01PH V2.0 e MV-HDLP3340-01PH V2.0 estão disponíveis para atender a um amplo espectro de requisitos de visão e medição industriais.
Cenários industriais comuns e proposta de valor:
Linha de montagem automotiva: o MV-DP4020-01P é crucial para verificar a montagem precisa de componentes automotivos críticos. Ao capturar dados 3D de alta resolução, ele garante que peças como vedações, juntas e suportes de montagem estejam corretamente posicionadas e dimensionadas, levando a uma melhor qualidade do veículo, redução do retrabalho e maior segurança. Sua capacidade de digitalização em altas taxas de quadros suporta o ritmo rápido da produção automotiva moderna, contribuindo para o aumento da throughput. Controle de Qualidade de Fabricação de Eletrônica: Na produção de placas de circuito impresso (PCBs) e componentes eletrônicos, a precisão do scanner é vital para inspecionar a qualidade das juntas de solda, a precisão da colocação dos componentes e as medições de planicidade. Isso contribui para uma maior confiabilidade do dispositivo, menos defeitos de fabricação e rendimentos de produção otimizados, detectando desvios mínimos que podem levar a falhas funcionais. Fabricação de dispositivos médicos: Os rigorosos requisitos da indústria de dispositivos médicos são atendidos pela precisão e repetibilidade excepcionais do MV-DP4020-01P. Pode ser usado para verificar a integridade dimensional de micro-implantes, cateteres e sistemas de administração de medicamentos, garantindo a segurança do paciente e a conformidade regulatória. A capacidade de fornecer dados detalhados de perfil 3D auxiliares na validação de geometrias complexas e acabamentos de superfície necessários para dispositivos biocompatíveis. Metrologia Industrial Geral: Além de setores específicos, este scanner 3D laser azul serve como uma ferramenta versátil para várias tarefas de metrologia em todas as indústrias. Permite análise dimensional precisa das peças fabricadas, verificação de ferramentas e verificações de garantia de qualidade, contribuindo para a otimização geral do processo, redução do desperdício de materiais e poupança de custos através da detecção precoce de erros de fabricação.
Conselhos de seleção:
O HIKROBOT MV-DP4020-01P é ideal para aplicações que exigem precisão do eixo Z de nível sub-mícron e reconstrução detalhada de perfil 3D, particularmente quando lidar com materiais desafiadores ou geometrias complexas. É uma excelente escolha para metrologia de precisão, inspeção óptica automatizada (AOI) e verificação dimensional de alta precisão em indústrias como automóveis, eletrônica e dispositivos médicos. No entanto, para aplicações em que apenas o perfilamento básico da forma ou verificações dimensionais menos críticas são necessárias, ou onde áreas de medição extremamente grandes precisam ser cobridas rapidamente sem a necessidade de detalhes extremos, sistemas de visão 2D mais simples ou outros perfilômetros com especificações diferentes podem ser mais econômicos.
Perguntas frequentes (FAQ):
P: Qual é a principal vantagem de usar um scanner 3D laser azul como o MV-DP4020-01P em relação a um scanner laser vermelho?
R: Os scanners laser azuis oferecem melhor desempenho ao medir superfícies brilhantes, escuras ou transparentes devido ao seu comprimento de onda mais curto, o que reduz a interferência e melhora a qualidade da aquisição de dados.
P: Como o MV-DP4020-01P alcança sua alta repetibilidade do eixo Z de 0,15 μm?
R: Isso é alcançado através de uma combinação de óptica de alta resolução, componentes mecânicos precisos, algoritmos avançados de processamento de imagem e um ambiente operacional estável, como validado por testes em blocos de calibre padrão.
P: O MV-DP4020-01P é adequado para uso em ambientes industriais empoeirados ou úmidos?
R: Sim, o sensor tem uma classificação IP67, proporcionando proteção robusta contra a entrada de poeira e imersão em água de até 1 metro, tornando-o adequado para condições industriais exigentes.
P: O MV-DP4020-01P pode ser integrado com sistemas PLC existentes para controle automatizado?
R: Sim, o sensor apresenta um conector M12 de 12 pinos com capacidades de E / S digitais, incluindo entradas e saídas de sinal diferenciais, bem como uma interface RS-232, facilitando a integração com PLCs e outros sistemas de controle.
P: Quais são os benefícios típicos do uso do MV-DP4020-01P em uma aplicação de inspeção automotiva?
R: Melhora o controle de qualidade garantindo a precisão dimensional precisa dos componentes, reduzindo erros de montagem, melhorando a confiabilidade do produto e apoiando a conformidade com padrões de fabricação automotiva rigorosos.
P: O MV-DP4020-01P suporta processamento de dados em tempo real?
R: Sim, com sua interface Gigabit Ethernet e altas taxas de quadros de varredura (até 49 KHz no modo ROI), é capaz de fornecer dados de alta velocidade adequados para inspeção e análise em tempo real.
P: Quais são os requisitos do sistema operacional necessários para executar o software que acompanha?
R: O software é compatível com o Windows 7/10/11 (versões de 32/64 bits) e requer pelo menos 8 GB de RAM e um processador Intel i5 ou equivalente.
P: Como a classificação de segurança do laser (Classe 3B) afeta seu uso?
R: Os lasers da Classe 3B exigem precauções de segurança apropriadas, como evitar a exposição directa dos olhos ao feixe e garantir um recinto adequado ou proteção durante a operação, para evitar potenciais lesões oculares.
