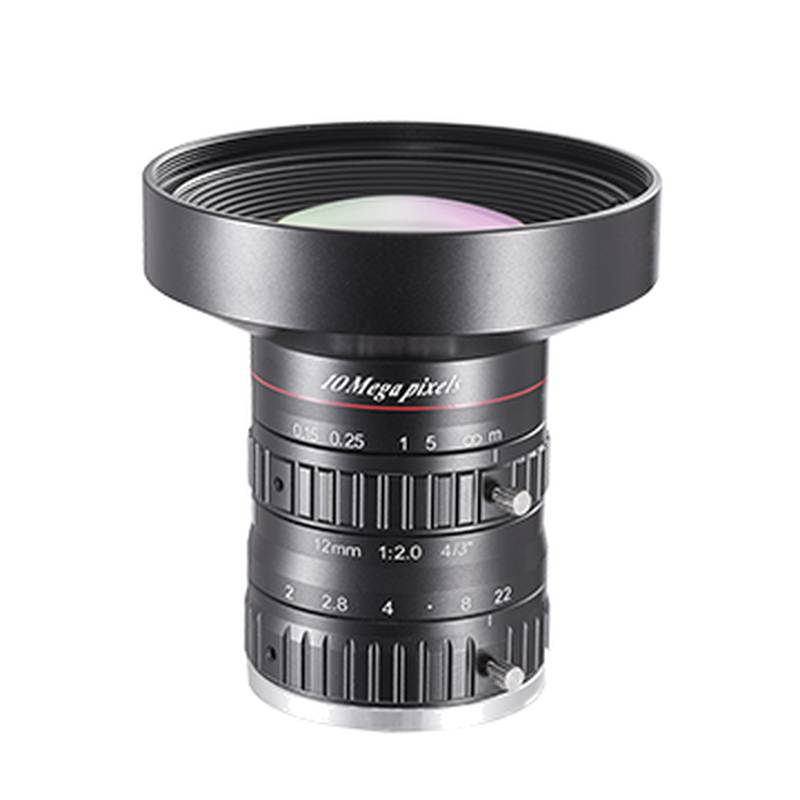

HIKROBOT SA1220M-10MP 12mm F2.0 lente de visão de máquina de montagem C

A HIKROBOT SA1220M-10MP é uma lente de visão de máquina e uma lente de montagem c de 12mm projetada para imagem de 10 MP em sensores de 4/3", oferecendo precisão de inspeção de campo amplo em sistemas de visão industriais. Em termos práticos de engenharia, esta lente está posicionada para aplicações que precisam de um ângulo de visão relativamente amplo, configuração manual estável e qualidade de imagem suficiente para câmeras modernas de alta resolução usadas em automação, metrologia e detecção de defeitos. Seu conjunto de especificações indica que não é destinado como uma óptica fotográfica geral, mas como um componente industrial controlado para integração repetida de visão de máquina onde a cobertura do sensor, a estabilidade do foco e a compatibilidade de montagem são mais importantes do que as características de estilo consumidor

Do ponto de vista do projeto do sistema, a SA1220M-10MP atende à exigência comum de emparelhar uma câmera industrial de alta resolução com uma lente que pode cobrir um formato de imagem de 4/3" sem forçar compromissos excessivos na nitidez do canto ou na cobertura do campo. Uma distância focal de 12 mm em um sensor de 4/3" dá um campo de visão amplo, o que é útil quando os engenheiros precisam inspecionar alvos maiores a distâncias de trabalho moderadas, reduzir o número de câmeras em uma estação ou manter a consciência completa da cena na orientação robótica. A abertura máxima F2.0 também dá flexibilidade no design de iluminação. Em condições de captura de baixa luz ou de alta velocidade, uma abertura mais ampla pode ajudar a manter a exposição sem empurrar o ganho de forma muito agressiva, enquanto a capacidade de parar até F22 suporta o gerenciamento de profundidade de campo quando a variação da altura alvo está presente.

Modelo: SA1220M-10MP

Marca: HIKROBOT

Tipo de produto: Lente de visão de máquina

Categoria da lente: 12 mm, F2.0, 4/3", 10 MP, lente de montagem C

Distância focal: 12 mm

Número F: F2.0 a F22

Tamanho da imagem: Φ23 mm, 4/3 "

Distorção óptica: -2,40%

Distância mínima do objeto: 0,15 m

Campo de visão: D 22,6 mm: 89,0 graus, H 18,13 mm: 75,5 graus, V 13,6 mm: 61,1 graus

Controle de íris: Manual

Controle de foco: Manual

Filtro rosca: M77 × 0,75

Tipo de montagem: C-Mount

Distância focal traseira da flange: 17,526 mm

Dimensões: Φ80 mm × 83,8 mm

Peso: 445 g

Temperatura de funcionamento: -10 a 50°C

Certificação: RoHS 2.0

A característica prática mais importante é a combinação de resolução nominal de 10 MP e suporte de círculo de imagem de 4/3". Na visão industrial, é comum encontrar lentes que podem ser montadas mecanicamente em uma câmera, mas não suportam totalmente o formato do sensor ou a densidade de pixel. Essa incompatibilidade muitas vezes aparece como suavidade de canto, contraste reduzido perto das bordas ou resultados de medição instáveis ​​quando características são detectadas longe do centro da imagem. O SA1220M-10MP aborda esse risco de integração ao ser especificado para cobertura de 4/3" e resolução de 10 MP, tornando-o relevante para sistemas baseados em sensores de área maior onde a captura de cena ampla e o desempenho consistente da borda são necessários.

Classificação de resolução: 10 MP

Suporte ao formato do sensor: 4/3"

Círculo da imagem: Φ23 mm

Compatibilidade de montagem: C-Mount

Método de foco: Foco manual

Método de abertura: Íris manual

A distância focal de 12 mm coloca este modelo na extremidade de ângulo grande da óptica focal fixa industrial para câmeras de 4/3". Isso é especialmente útil quando o fabricante de máquinas precisa inspecionar um campo relativamente grande de uma distância de trabalho curta a média. Em comparação com distâncias focais mais longas, uma lente de 12 mm pode reduzir a pegada mecânica da estação de visão porque a câmera não precisa ser montada tão longe do alvo. Isso pode encurtar a profundidade do recinto, simplificar o design de proteção e reduzir a necessidade de longos suportes de suporte que podem introduzir vibrações. Ao mesmo tempo, os engenheiros devem reconhecer o compromisso: uma lente mais larga geralmente faz com que cada pixel represente uma área física maior no objeto, de modo que a metrologia ultrafina pode exigir uma câmera de maior resolução ou uma distância focal diferente.

Distância focal: 12 mm

Valor típico de integração: ampla cobertura de campo a curta a média distância de trabalho

Implicação mecânica: Redução da distância de parada da câmera em estações compactas

Implicação da medição: maior campo, menor densidade de pixels no alvo em comparação com distâncias focais mais longas

A distorção óptica declarada de -2,40% indica a distorção visível do barril típica de uma óptica de campo amplo. Isso não descalifica automaticamente a lente de tarefas de precisão, mas define como o sistema deve ser projetado. Para detecção de presença, leitura de código, localização de robôs e muitas tarefas de classificação, esse nível de distorção é geralmente gerenciável, especialmente se a região de interesse estiver perto do centro de imagem ou se a calibração de software for aplicada. Para medição dimensional de alta precisão em todo o campo, os engenheiros devem validar se a calibração da lente e a retificação da imagem são suficientes para a pilha de tolerância necessária. Em outras palavras, a lente pode ser usada em sistemas capazes de precisão, mas o desempenho final da medição depende do fluxo de trabalho de calibração, da geometria do alvo e da relação câmera-lente-distância.

Distorção óptica: -2,40%

Tipo de distorção: Tendência de distorção do barril

Melhor uso com calibração: medição de campo completo, orientação de robô, fluxos de trabalho de correção dimensional

Melhor uso sem calibração estrita: verificação de presença, inspeção geral, identificação, posicionamento

O intervalo de abertura de F2.0 a F22 dá um controle útil sobre a exposição e a profundidade de campo. Uma abertura mais ampla, como F2.0, pode suportar tempos de exposição mais curtos, o que é importante para transportadores móveis, equipamentos de pick-and-place e orientação robótica, onde o borro de movimento deve ser limitado. Uma abertura menor, como F8, F11 ou além, pode melhorar a profundidade de campo quando os produtos variam em altura ou quando a superfície alvo não é perfeitamente plana. Os engenheiros também devem ter em conta o compromisso típico entre profundidade de campo e difração. Em sensores de alta resolução, parar longe demais pode reduzir a nitidez efetiva, mesmo que mais da cena apareça em foco. Na implementação prática, a configuração óptima da íris é muitas vezes determinada por meio de imagens de teste sob a iluminação real da produção em vez de confiar apenas na teoria nominal.

Gama de números F: F2.0 a F22

Benefício de pouca luz: Suporta maior rendimento de luz em abertura ampla

Benefício de profundidade de campo: Suporta intervalo de foco estendido com abertura menor

Nota de engenharia: a abertura final deve ser validada contra os requisitos de difração e exposição

O foco manual e a íris manual são escolhas apropriadas para instalações industriais estáveis. Uma vez comissionadas, muitas estações de visão automática funcionam com geometria fixa do produto, distância de trabalho fixa e iluminação controlada. Nesse contexto, os controles manuais são geralmente preferidos aos mecanismos de consumo variáveis porque simplificam a manutenção, melhoram a repetibilidade e reduzem a complexidade da integração. Esta lente é, portanto, adequada para instalações onde a configuração é realizada durante a comissão e, em seguida, bloqueada como parte da validação do processo. É menos adequado para aplicações que exigem foco automático contínuo, mudanças frequentes de zoom ou controle de abertura dependente da cena.

Controle de foco: Manual

Controle de íris: Manual

Modo de instalação mais adequado: sistemas de visão industrial de posição fixa

Modo de instalação menos adequado: ambientes de imagem de estilo consumidor em constante mudança

A distância mínima do objeto de 0,15 m proporciona flexibilidade para layouts compactos de máquinas, estações de banco e módulos de inspeção fechados. Para os integradores, isso significa que a lente pode focar relativamente perto sem exigir grande espaço livre na frente da câmera. Isso é útil em células de montagem de eletrônica, linhas de embalagem com proteção apertada e sistemas de automação de laboratório onde a distância da câmera ao alvo é limitada. No entanto, ser capaz de focar a 0,15 m não significa que todas as aplicações de curta distância sejam ideais. Em distâncias de trabalho muito curtas, o tamanho do campo pode tornar-se menor do que o esperado e os efeitos geométricos tornam-se mais significativos, por isso os engenheiros devem confirmar a cobertura do campo com a geometria real do sensor e da instalação.

Distância mínima do objeto: 0,15 m

Valor de integração de curta distância: adequado para estações compactas

Requisito de validação: Confirme o tamanho real do campo e o impacto da distorção a curta distância de trabalho

Benefício típico: Integração mecânica mais fácil em equipamentos fechados

A interface mecânica é simples e consistente com os padrões industriais de câmeras. C-Mount e uma distância focal posterior de flange de 17,526 mm são referências padrão para uma ampla gama de câmeras de visão automática. Isso melhora a compatibilidade e encurta os ciclos de integração porque muitos usuários industriais já operam plataformas de câmeras C-Mount. A rosca de filtro M77 × 0,75 também é relevante em sistemas práticos. Permite o uso de filtros ópticos externos, vidro protetor ou elementos de polarização onde a iluminação do processo os exige. Na inspeção de materiais reflectantes, adicionar a pilha de filtro correta pode melhorar significativamente o contraste e reduzir as rejeições falsas causadas pelo brilho.

Tipo de montagem: C-Mount

Distância focal traseira da flange: 17,526 mm

Filtro rosca: M77 × 0,75

Valor de integração: Ampla compatibilidade com câmeras industriais e acessórios de filtro

O tamanho físico e a massa devem ser considerados no início do projeto mecânico. Com Φ80 mm × 83,8 mm e 445 g, esta lente não é uma óptica em miniatura. É mais apropriado para conjuntos de câmeras montados rigidamente do que para sistemas móveis de extremidade de braço leves, a menos que a carga útil do robô e o desempenho dinâmico o permitam. Em quadros fixos, o corpo maior pode ser uma vantagem porque muitas vezes se correlaciona com uma construção óptica mais robusta e uma manipulação manual mais fácil durante a configuração. Em sistemas móveis, no entanto, a carga de massa e momento pode afetar o tempo de assentamento, a rigidez do suporte e a tensão do conector a longo prazo se não for suportada adequadamente.

Dimensões: Φ80 mm × 83,8 mm

Peso: 445 g

Melhor suporte mecânico: suportes fixos rígidos ou suportes adequadamente reforçados

Potencial preocupação de design: carga adicionada em pulsos robóticos leves ou suportes flexíveis

A gama de temperatura de funcionamento de -10 a 50°C abrange muitos ambientes industriais internos. Isso é adequado para automação de fábrica padrão, embalagem, fabricação de eletrônica, classificação de armazém e máquinas de processo controlado. É menos adequado para implantação ao ar livre desprotegida, ambientes congeladores ou locais próximos a fornos onde a temperatura ambiente excede a faixa nominal. Como acontece com a maioria das ópticas, a estabilidade a longo prazo também depende do controle da contaminação. A poeira, a névoa de óleo, a vibração e o rápido ciclo térmico podem influenciar a qualidade da imagem ao longo do tempo, por isso o design do recinto e a manutenção preventiva permanecem importantes.

Temperatura de funcionamento: -10 a 50°C

Adequação ambiental: ambientes industriais internos padrão

Limitação ambiental: Não destinado a calor extremo, congelamento profundo ou exposição externa direta sem proteção

Conformidade: RoHS 2.0

Em termos de ajuste de aplicação, esta lente é comumente relevante para vários cenários industriais. Um caso de uso frequente é a montagem de eletrônica e inspeção de PCB, onde um campo amplo é necessário para capturar placas maiores, matrizes de conectores ou vários componentes em um quadro. Nestas estações, a lente ajuda a melhorar o rendimento porque uma câmera pode muitas vezes cobrir mais área, reduzindo o número de nós de imagem necessários. Um segundo cenário comum é a inspeção de embalagens e rótulos, especialmente para caixas, bolsas, bandejas e superfícies impressas que se movem em transportadores. O ângulo amplo suporta leitura de código, verificação de presença de impressão e monitoramento de área de vedação dentro de pegadas compactas da máquina. Um terceiro cenário provável é a orientação robótica e a observação da área do binário, onde uma ampla cobertura de campo ajuda a detectar a posição e orientação do objeto antes das operações de escolha. Um quarto cenário é bateria, automóvel ou linhas de montagem geral onde as restrições de espaço da estação favorecem uma curta distância de parada da câmera, mantendo a cobertura de um alvo considerável.

Cenário de aplicação 1: Montagem de eletrônica e inspeção de PCB

Valor primário: maior cobertura da placa e menos estações de câmera

Efeito operacional: Melhoria do rendimento e ciclo de integração mais curto

Cenário de aplicação 2: Inspeção de embalagens e rótulos

Valor primário: Monitoramento de área ampla em sistemas transportadores compactos

Efeito operacional: verificação mais rápida e redução da pegada da estação

Cenário de aplicação 3: Orientação e posicionamento robóticos

Valor primário: Aquisição de cena ampla para localização de objetos

Efeito operacional: observação mais estável da região de pick e requisitos de stand-off mecânicos menores

Cenário de aplicação 4: inspeção de bateria, automóvel e montagem geral

Valor primário: Cobertura alvo grande sob espaço de instalação limitado

Efeito operacional: Posicionamento eficiente da câmera e design de proteção simplificado

Para eficiência energética e eficiência de processo, a lente contribui indiretamente em vez de como um dispositivo de energia ativa. Ao habilitar um campo mais amplo em um sensor grande, pode reduzir o número de câmeras, luzes, suportes e canais de processamento necessários em alguns sistemas. Menos estações de imagem podem significar menor consumo total de energia, menor complexidade de cablagem, menor carga de trabalho de manutenção e ciclos de validação mais curtos. Na produção em grande volume, essas poupanças a nível do sistema podem ser mais significativas do que a diferença de custo da própria lente. Dito isto, esse benefício depende de se o projeto óptico ainda atende aos requisitos de resolução e medição em todo o campo.

Contribuição de eficiência a nível do sistema: pode reduzir o número de câmeras em tarefas de inspeção de área ampla

Poupanças potenciais: menor contagem de hardware, menos cablagem, pontos de manutenção reduzidos

Condição de seleção: Só válido se a densidade final de pixel e o desempenho da borda cumprem os critérios de inspeção

Os conselhos de seleção devem ser explícitos. O SA1220M-10MP é adequado para câmeras de visão automática de 4/3" C-Mount onde é necessário um campo de visão amplo, configuração manual fixa e imagem de classe 10 MP. É um forte candidato para detecção de presença, leitura de código, orientação de robô e inspeção calibrada onde a correção de software é aceitável. É menos adequado para aplicações que exigem distorção extremamente baixa sem calibração, metrologia muito fina em uma pequena região onde é necessária maior ampliação ou plataformas móveis onde a massa da lente é fortemente restrita. Se o campo de visão for muito amplo para o alvo, os engenheiros devem considerar outras distâncias focais na mesma série, incluindo SA1620M-10MP, SA2520M-10MP, SA3520M-10MP, SA5020M-10MP e SA8520M-10MP. Estas alternativas permitem campos mais estreitos e maior densidade de pixel eficaz no objeto, mantendo a consistência a nível familiar na prática de integração.

Tipo de câmera adequado: câmeras industriais de montagem C de 4/3 "

Tarefas adequadas: inspeção de campo amplo, orientação de robô, leitura de código, verificação visual calibrada

Não ideal para: imagem nativa de ultra-baixa distorção, medição fina de alta magnificação, sistemas móveis fortemente limitados em peso

Modelos relacionados: em 1620 m- 10 MPs, em 2520 m- 10 MPs, em 3520 m- 10 MPs, em 5020 m- 10 MPs, em 8520 m- 10 MPs

Do ponto de vista da aquisição, a lente apresenta um perfil de especificação que é fácil de avaliar. O padrão de montagem é estabelecido, a cobertura do sensor é claramente indicada, a abertura e os métodos de foco são convencionais e a classificação ambiental é típica para uso industrial. Isso reduz a ambiguidade durante a aquisição e a qualificação. Os compradores ainda devem confirmar três pontos específicos do projeto antes do lançamento: as dimensões reais do sensor da câmera, o tamanho do campo necessário à distância de trabalho e se a calibração de distorção já está incluída no fluxo de trabalho do software. Essas verificações geralmente determinam se a opção de 12 mm é o ajuste correto ou se outra distância focal da série fornecerá um melhor equilíbrio do sistema.

Verificação de aquisição 1: Verifique o tamanho real do sensor da câmera e o tamanho do pixel

Verificação de aquisição 2: Verifique o campo de visão exigido à distância da instalação

Verificação 3: Verifique se a calibração do software será usada para a correção de distorções

Perguntas frequentes

P: O HIKROBOT SA1220M-10MP é compatível com câmeras C-Mount industriais padrão?

R: Sim, é uma lente C-Mount com uma distância focal traseira de flange de 17,526 mm, que corresponde às interfaces padrão de câmera de visão de máquina C-Mount.

P: Esta lente pode suportar totalmente um sensor de 4/3"?

R: Sim, é especificado para um tamanho de imagem de Φ23 mm, equivalente a cobertura do sensor de 4/3".

P: O SA1220M-10MP é adequado para imagens de 10 MP?

R: Sim, é classificada como uma lente de visão de máquina de 10 MP e é destinada a sistemas de imagem industrial de alta resolução.

P: A distância focal de 12 mm funciona melhor para inspeção de área ampla ou metrologia de detalhes finos?

R: Funciona melhor para inspeção de área ampla porque 12 mm fornece um campo de visão amplo, enquanto a metrologia de detalhes muito finos muitas vezes se beneficia de distâncias focais mais longas ou óptica de ampliação superior.

P: Quanta distorção os engenheiros devem esperar?

R: A distorção óptica especificada é de -2,40%, por isso a calibração pode ser aconselhável em aplicações de medição de precisão, especialmente perto da borda do campo.

P: Esta lente pode ser usada em sistemas de inspeção de baixa luz ou de alta velocidade?

R: Sim, a abertura máxima F2.0 ajuda a aumentar o rendimento de luz, o que suporta tempos de exposição mais curtos em linhas de produção em movimento rápido.

P: A lente é apropriada para sistemas de imagem de foco variável ou de ajuste automático?

R: Não, ele usa foco manual e controle manual da íris, por isso é melhor para configurações industriais fixas em vez de cenas em mudança contínua.

P: Para quais ambientes esta lente foi projetada?

R: É projetado para ambientes internos industriais padrão com uma faixa de operação de -10 a 50 ° C.

P: Filtros ou acessórios ópticos podem ser adicionados à frente da lente?

R: Sim, ele inclui uma rosca de filtro M77 × 0,75, que suporta filtros ópticos compatíveis e acessórios de proteção.

P: Quando um comprador deve considerar outro modelo da mesma série?

R: Outro modelo deve ser considerado quando o alvo requer um campo de visão mais estreito, maior eficiência de distância de trabalho ou maior densidade de pixels no objeto do que uma lente de 12 mm pode fornecer.
