Visão geral do produto

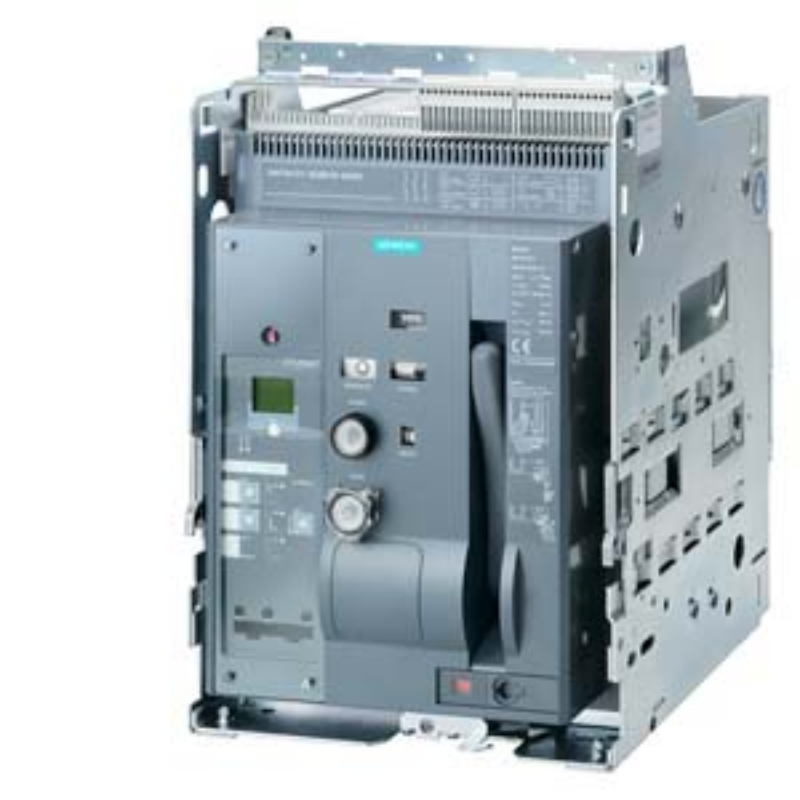

Siemens 3WT8101-6UG04-5AB1 é um interruptor de ar de extração e ACB de baixa tensão avaliado 1000A com capacidade de interrupção de 66kA, projetado para distribuição principal e proteção em sistemas de energia industrial.
O que é um interruptor de ar Drawout?
Um interruptor de ar de extração (ACB de baixa tensão) é um dispositivo de comutação que interrompe as correntes de falha extinguindo um arco no ar à pressão atmosférica. Esta categoria inclui versões fixas e extraíveis, com o tipo extraível permitindo que o interruptor seja removido do seu berço para manutenção ou substituição sem desenergizar toda a barra de barra. O Siemens 3WT8101-6UG04-5AB1 pertence à classe extraível tamanho 1, otimizada para aplicações de até 500V AC e 1000A de corrente contínua.
Especificações principais
Corrente nominal (em): 1000 A
Tensão operacional nominal (Ue): 500 V AC
Frequência: 50/60 Hz
Número de pólos: 3
Capacidade de interrupção (Icu) em 500V: 66 kA
Unidade de viagem de sobrecorrente: ETU37WT (LSIG - longo tempo, curto tempo, instantâneo, falha do solo)
Escala de configuração da unidade de viagem: De acordo com FS (configuração de fábrica)
Mecanismo: Mecanismo de operação motorizado/manual com memória
Tensão de chamada do motor e elétrica: 220-240 V AC, 220-250 V DC
Tensão do solenoide de ativação: 220-250 V DC
Primeira liberação auxiliar: Shunt liberação "F", F1 em 220-240 V AC, 220-250 V DC
Segunda liberação auxiliar:Não presente
Dispositivo de bloqueio mecânico: Incluído
Interruptor de sinalização tripulado: Incluído
Indicadores tripulados: Incluído
Quadro guia: Incluído
Tipo de obturador: 2 peças com tampa de vedação contra desligação não autorizada
Quadro de vedação da porta: Incluído
Peso líquido: 58,44 kg
Ciclo de vida do produto: ativo (classe C-feito sob encomenda)
Conformidade com as normas: Projetado para IEC 60947-2 (testado para aparelhos de comutação e de controle de baixa tensão)
Destaques técnicos
Unidade de viagem ETU37WT LSIG: Fornece seletividade completa com proteção de falha de longo tempo (sobrecarga), curto tempo (curto circuito), instantâneo (alta falha) e terra. A configuração LSIG permite a coordenação com dispositivos downstream, reduzindo viagens incômodas e minimizando o tempo de inatividade não planejado.
Construção de desenho com quadro guia: Permite a remoção e inserção do interruptor sem desconectar os cabos principais. Para aplicações que exigem manutenção frequente ou troca de interruptor, o projeto retirado reduz o tempo médio para reparar (MTTR) em até 70% em comparação com as versões fixas.
Ativação dupla - elétrica e mecânica: O mecanismo de operação suporta tanto o fechamento remoto motorizado / abertura quanto a operação manual da alavanca. Mesmo quando a potência de controle falha, uma alça de carregamento manual garante que o interruptor possa ser fechado ou disparado, mantendo a segurança e a continuidade operacional.
Liberação de shunt integrada (F1): Permite disparo remoto de um relé de proteção ou botão de emergência. O tempo de resposta da recepção do sinal à separação de contato é tipicamente inferior a 50 ms por testes do anexo B da IEC 60947-2.
Bloqueamento mecânico e obturador anti-manipulação: a tampa de vedação no obturador de 2 peças impede o desligamento não autorizado, enquanto o dispositivo de bloqueio mecânico garante que o interruptor permaneça na posição aberta durante os procedimentos de bloqueio / tagout (LOTO). Estes recursos são essenciais para a conformidade com os requisitos de bloqueio NFPA 70E e OSHA.
Aplicações
Alimentador principal de entrada em placas de baixa tensão: Reduz a exposição ao flash de arco fornecendo isolamento de desenho - o interruptor pode ser racked para criar uma ruptura visível, alcançando tensão zero no lado da carga sem fechado a montante.
Centros de controle do motor (MCC): A unidade de viagem LSIG com proteção contra falhas de terra detecta falhas de fase a terra tão baixas quanto 20% de In (200A), evitando danos ao enrolamento do motor e reduzindo interrupções não planejadas em cerca de 40% em plantas industriais.
Distribuição de saída do gerador e UPS: com Icu = 66kA em 500V, suporta correntes de curto-circuito típicas dos conjuntos geradores de 2MW. O mecanismo motorizado permite esquemas de transferência automática (ATS) com tempo de fechamento inferior a 100 ms.
Sistemas de energia marinha e offshore (500V / 60Hz): O quadro de vedação da porta e os revestimentos resistentes à corrosão (por design marinho do fabricante) prolongam a vida útil em ambientes carregados de sal. O tempo médio entre falhas (MTBF) excede 50.000 horas em condições de funcionamento normais.
Orientação de seleção
Adequado para: Proteção do circuito principal na distribuição de baixa tensão até 500V AC, exigindo capacidade de extração para manutenção segura e substituição rápida do interruptor.
Adequado para: Sistemas com requisitos de coordenação seletiva - o atraso ajustável de curto tempo do ETU37WT (0,1 a 0,4 s) e a função de ligação/desligação I²t permitem seletividade total com disjuntores de caixa moldados a jusante (MCCBs) até nível de falha de 100kA.
Adequado para: instalações controladas remotamente (por exemplo, automação de edifícios, salas de controle industriais) devido ao mecanismo motorizado e liberação de shunt (F1) aceitando sinais de controle padrão de 220-240V AC ou 220-250V DC.
Não recomendado para: sistemas de alimentação CC (por exemplo, bancos de baterias, potência de tração). Este ACB é projetado para 50/60 Hz AC somente; para aplicações DC, selecione Siemens 3WT versão DC-rated ou interruptores DC 3WL.
Não recomendado para: Ambientes que exigem proteção contra a entrada IP54 ou superior sem um recinto adicional. A unidade base oferece proteção IP20; para locais empoeirados ou molhados, monte dentro de um armário de interruptores testado com classificação de pelo menos IP42.
Perguntas frequentes
1.Que protocolos de comunicação são compatíveis com a unidade de viagem ETU37WT?
O ETU37WT não inclui comunicação digital nativa. Para a integração Modbus RTU ou PROFIBUS, um módulo COM externo (por exemplo, 3WT COM10) deve ser adicionado aos contatos auxiliares do interruptor. A liberação de shunt pode ser ligada a uma saída PLC para disparo remoto básico sem suporte a protocolo.
2.What é a corrente de resistência de curto prazo máxima (Icw) para este interruptor?
De acordo com IEC 60947-2, para interruptores de tamanho 1 3WT8 com ETU37WT, Icw = 66 kA por 1 segundo. Esta classificação permite que o interruptor atrase o disparo para coordenação seletiva, mantendo a integridade térmica e dinâmica.
3.Qual é a faixa de temperatura de funcionamento para o 3WT8101-6UG04-5AB1?
-25°C a +70°C para operação ininterrupta (por folha de dados Siemens 3WT8). Abaixo de 25 ° C, a viscosidade do lubrificante aumenta e o mecanismo de funcionamento pode exigir pré-aquecimento; acima de +70°C, diminuir a corrente contínua em 2% por°C até um máximo de +85°C para excursões de curto prazo.
4. com que frequência a manutenção deve ser realizada no mecanismo de extração?
Inspeçione e lubrifique o quadro de guia e o mecanismo de racking a cada 2000 operações ou 2 anos, o que for o primeiro. A vida elétrica do interruptor é de 8000 operações à corrente nominal, e a vida mecânica excede 20.000 operações sem carga. Use apenas lubrificante recomendado pela Siemens (número de peça 3ZX1812-0WT30-0AA0) para os trilhos de extração.
5. Como esse ACB retirado se compara a uma versão fixa montada do mesmo tamanho do quadro?
A versão extraível adiciona 58,44 kg de peso líquido (contra ~ 45 kg para fixo) e aumenta a profundidade da instalação em 150 mm devido ao quadro de guia. No entanto, ele reduz o tempo de inatividade de manutenção, permitindo a substituição do interruptor em menos de 15 minutos sem terminar os cabos novamente - um interruptor fixo requer desenergização completa da barra de barra e retrabalho do cabo, geralmente levando 4-6 horas.
6.What é o prazo de entrega para este produto feito sob encomenda (classe C)?
O prazo de entrega padrão é de 4 a 6 semanas da confirmação da encomenda ao envio, dependendo da carga de fábrica (por documentação de encomenda da Siemens). Para entrega acelerada (2-3 semanas), entre em contato com Beijing Zhongping Technology Co., Ltd., um parceiro oficial da Siemens Platinum, pois podemos priorizar pedidos de fábrica com quantidades mínimas de pedido qualificadas.
7.Qual é o preço de lista e a faixa de desconto típica para o 3WT8101-6UG04-5AB1?
O preço de lista do fabricante é de aproximadamente € 2.850 (a partir de 2026). Parceiros Platinum autorizados como Beijing Zhongping Technology Co., Ltd. normalmente oferecem desconto de 25-35% para unidades individuais e desconto de 40-45% para quantidades acima de 10 peças. Solicite uma cotação formal através da nossa equipe de vendas em Beijing Zhongping Technology Co., Ltd. para preços específicos do projeto.
8.Que termos de pagamento e opções de financiamento estão disponíveis para este equipamento de capital?
A Siemens Financial Services, acessível através da Beijing Zhongping Technology Co., Ltd., oferece termos líquidos de 30 dias para contas comerciais aprovadas. Os pedidos de compra de entidades governamentais são aceitos com fatura 100% baseada em entrega através do nosso canal de distribuição autorizado.
9.Qual é o custo total de propriedade (TCO) ao longo de 20 anos em comparação com um interruptor fixo?
Como parceiro Platinum da Siemens, confirmamos que o TCO para a versão de extração é 18-22% menor ao longo de 20 anos, apesar do custo inicial 30% maior, devido ao tempo de inatividade reduzido (estimado em US $ 2.500 por hora poupado) e menor mão de obra para manutenção (1 técnico vs. 3 para interruptor fixo durante a substituição). O ponto de ruptura ocorre após 3 grandes eventos de manutenção ou 2 substituições de interruptores.
Existem algum desconto do governo ou utilitário disponível para a instalação deste ACB?
Os descontos de serviços públicos para equipamentos de distribuição de energia eficientes (por exemplo, ACBs de baixa perda) podem ser aplicados em países selecionados da UE (Alemanha: até 300 € por unidade via BAFA). Verifique o Portal de Eficiência Energética da Siemens com o código postal do seu projeto - o baixo consumo de energia do ETU37WT (50 W à corrente nominal) se qualifica para programas de desconto na França, Itália e Reino Unido sob as diretrizes do esquema ECO. Nossa equipe técnica em Beijing Zhongping Technology Co., Ltd. pode ajudá-lo na verificação da elegibilidade e no preenchimento de pedidos de desconto.
