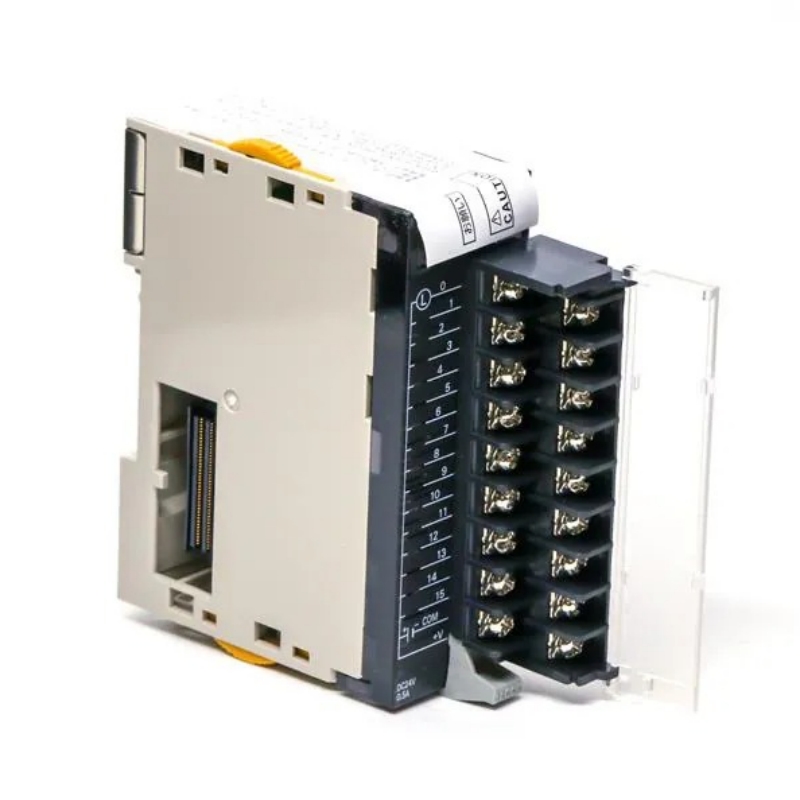

O Omron CJ1W-OD211 é uma unidade DIN Rail de módulo de saída de transistor de 16 pontos para a série SYSMAC CJ. Projetado como um módulo de saída de PLC de afundamento (NPN), ele fornece 0,5 A por ponto a 12 a 24 VDC para válvulas solenoides, relés e lâmpadas indicadoras. Adequado para máquinas de embalagem, transportadores de manuseio de materiais e construção geral de painéis de automação.
O que é um módulo de saída PLC?
Um módulo de saída PLC é um componente de interface que traduz sinais lógicos de baixa potência de uma CPU PLC em ações de comutação de maior potência para controlar dispositivos de campo. Os módulos de saída são categorizados por tecnologia de comutação - contato de relé, triac (AC) ou transistor (DC) - com variantes de transistor que oferecem velocidades de comutação mais rápidas e vida útil mais longa para aplicações que exigem operação de alta frequência.
O CJ1W-OD211 é uma unidade de saída digital baseada em transistor dentro da família CJ1 Basic E/O Unit. Ele emprega topologia de saída de afundamento (NPN), o que significa que o módulo muda a carga para a terra (0 VDC), o que requer que a carga externa seja conectada ao trilho de alimentação positivo.
Especificações principais
Número de pontos de saída:16
Tipo de saída: NPN (afundando)
Tensão nominal: 12 a 24 VDC
Gama de tensão de carga operacional: 10,2 a 26,4 VDC
Corrente máxima de carga: 0,5 A por ponto
Corrente máxima de carga: 5,0 A por unidade
Corrente máxima de invasão: 4.0 A por ponto, máximo de 10 ms
Corrente de vazamento: 0,1 mA máximo
Tensão residual (estado ON): 1,5 V máximo
Tempo de resposta ON: 0.1 ms máximo
Tempo de resposta OFF: 0,8 ms máximo
Consumo de corrente interna: 100 mA máximo a 5 VDC
Número de circuitos: 16 pontos por comum (1 circuito)
Fonte de alimentação externa: 10,2 a 26,4 VDC, mínimo de 20 mA
Resistência do isolamento: 20 MΩmínimo (em 100 VDC)
Resistência dielétrica: 1.000 VAC por 1 minuto (corrente de vazamento 10 mA máximo)
Tipo de montagem: DIN Rail
Estilo de terminação: Bloco de terminal de parafuso removível
Faixa de temperatura de funcionamento: 0 ° C a 55 ° C
Classificação de proteção de entrada: IP20
Dimensões (H x W x D): 90 mm x 31 mm x 89 mm
Peso: 61 g (110 g máximo, por ficha de dados do fabricante)
Aprovações: CE, cULus, Lloyd's Register, NK (Nippon Kaiji Kyokai)
Conformidade RoHS: Conformidade RoHS3
Série PLC compatível: Omron SYSMAC CJ1, CJ2, CS1
Destaques técnicos
A comutação de sub-milisegundos permite o controle de alta velocidade. O tempo de resposta ON é máximo de 0,1 ms e o tempo de resposta OFF é máximo de 0,8 ms, tornando o módulo adequado para aplicações que exigem ciclos de atuador rápidos, como portões de classificação ou ejetores de alta velocidade.
A baixa tensão residual reduz a dissipação de calor. A tensão residual no estado ON é de 1,5 V máximo, o que minimiza a perda de energia em todo o transistor de saída e contribui para uma carga térmica menor dentro do painel de controle.
O bloco terminal removível simplifica a fiação de campo. A unidade inclui um bloco terminal de parafuso desmontável, permitindo a pré-fiação de dispositivos de campo antes da instalação do módulo e facilitando a substituição rápida do módulo durante a manutenção sem desconectar fios individuais.
A topologia de saída de afundamento fornece configuração de carga flexível. O projeto de saída NPN muda a carga para o trilho 0 VDC, que é a configuração preferida para muitos sistemas de automação asiáticos e europeus. Para aplicações que exigem saídas de abastecimento (PNP), a Omron oferece o CJ1W-OD212 como uma alternativa compatível com pinos.
O isolamento dielétrico elevado protege o plano de fundo do PLC. A unidade fornece resistência dielétrica de 1.000 VAC entre os terminais externos e o terminal de terra (GR), garantindo que as condições de ruído elétrico ou falha do lado do campo sejam isoladas do rack da CPU.
Aplicações
Controle de válvulas solenoides em sistemas pneumáticos: Interrupta válvulas de controle direcional pneumáticas a até 0,5 A por canal. O tempo de resposta ON de 0,1 ms suporta o sequenciamento de cilindros de alta velocidade na automação de pick-and-place.
Ativação de relé e contador: acciona bobinas de relé CC e pequenos contadores com capacidade de comutação de 0,5 A. A carga máxima de 5,0 A por unidade suporta a ativação simultânea de todas as 16 saídas em configurações de E/S distribuídas.
Lâmpadas de indicador e alarmes acústicos: alimenta diretamente indicadores LED, luzes de pilha e zumbidores de painel. A saída do transistor fornece operação sem manutenção sem desgaste de contato ou geração de arco, alcançando uma vida útil elétrica que excede a dos módulos de saída de relé.
desviadores de transportadores e portas de manuseio de materiais: Controla desviadores pneumáticos e portas de retalho em linhas de classificação e distribuição. A comutação de sub-milisegundos garante um tempo preciso para roteamento de produtos e aplicações de ejeção.
Controle de saída de máquinas de embalagem: Gerencia mandíbulas de vedação, aplicadores de etiquetas e cortadores de filme em equipamentos de preenchimento de forma. A largura compacta de 31 mm do módulo permite um arranjo denso de E/S em caixas de máquinas de embalagem com espaço limitado.
Expansão geral de E/S do painel de automação: Serve como um bloco de saída digital padrão para sistemas PLC SYSMAC CJ1 e CJ2 em linhas de montagem de fabricação, estações de teste e deslizamentos de processo que exigem comutação DC baseada em transistor confiável.
Orientação de seleção
Aplicações adequadas:
Sistemas que operam com 12 a 24 VDC de tensão de controle e convenções de cablagem de dispositivos de campo NPN (afundamento)
Painéis de controle com disposições de montagem DIN Rail e distância vertical limitada - o módulo ocupa 90 mm de altura e 31 mm de largura
Requisitos de comutação DC de alta velocidade onde o desgaste mecânico do relé ou o salto de contato é inaceitável
Expansões de rack de SYSMAC CJ1, CJ2 ou CS1 PLC que requerem densidade de saída digital de 16 pontos
Não recomendado para:
Requisitos de saída PNP (sourcing). Selecione o CJ1W-OD212 em vez disso - ele fornece especificações elétricas idênticas com topologia de saída de abastecimento.
Aplicações de comutação de carga AC. Este módulo lida apenas com cargas DC. Para comutação AC (por exemplo, solenoides ou contadores 120/240 VAC), use um módulo de saída triac como o CJ1W-OA201 ou um módulo de saída de relé como o CJ1W-OC211.
Cargas superiores a 0,5 A por ponto ou 5,0 A por unidade. Para cargas de corrente mais elevadas, interpose um relé externo ou use um módulo de saída de maior capacidade, como o CJ1W-OD201 (2 A por ponto).
Perguntas frequentes
1. Quais são as dimensões e o peso do CJ1W-OD211?
O módulo mede 90 mm de altura, 31 mm de largura e 89 mm de profundidade. Peso é de 61 g para a unidade não embalada e 110 g máximo incluindo materiais de embalagem por ficha de dados do fabricante.
2.What é o tempo de entrega ou prazo de entrega para o CJ1W-OD211?
O prazo de entrega padrão do fabricante é de 4 semanas. Distribuidores autorizados com estoque local podem enviar dentro de 1 a 3 dias úteis.
3.Is o CJ1W-OD211 em estoque e disponível para envio imediato?
Mantemos o inventário do CJ1W-OD211 em Beijing Zhongping Technology para a realização rápida. A disponibilidade de estoque nos armazéns do fabricante excede 1.200 unidades a partir do primeiro trimestre de 2026.
4.Que certificações ou aprovações possui o CJ1W-OD211?
A unidade carrega marcação CE, certificação cULus (UL Reconhecido para o Canadá e os Estados Unidos), aprovação de tipo do Lloyd's Register e classificação marinha NK (Nippon Kaiji Kyokai). Também é RoHS3 compatível.
5.Quanto custa o CJ1W-OD211? Qual é a faixa de preços?
O CJ1W-OD211 normalmente varia de US$ 400 a US$ 650 por unidade, dependendo da quantidade e do canal de distribuição. Os preços flutuam devido às taxas de câmbio, tarifas e ajustes de fábrica. Para uma cotação precisa com preços atuais e custos de envio, entre em contato com Beijing Zhongping Technology diretamente.
6.Que termos de pagamento você aceita para a compra do CJ1W-OD211?
Nós aceitamos transferência bancária (T / T) e cartões de crédito principais. Para contas corporativas qualificadas, Beijing Zhongping Technology oferece 30 termos de pagamento líquidos após aprovação de crédito.
7.How eu instalo o CJ1W-OD211 e que DIN Rail montagem é necessária?
O módulo se monta no trilho DIN padrão de 35 mm de acordo com a IEC 60715. A instalação não requer ferramentas - deslize o módulo no trilho DIN, pressione o deslizador de bloqueio montado no topo para garantir a conexão com os módulos adjacentes e conecte o bloco terminal de parafuso removível separadamente antes da inserção.
8. Qual é a política de devolução e o período de garantia para o CJ1W-OD211?
Nós fornecemos uma garantia de 2 anos contra defeitos de fabricação. Uma opção de garantia estendida de 3 anos está disponível mediante pedido. Devoluções requerem autorização prévia; A Beijing Zhongping Technology processa pedidos de RMA dentro de 48 horas úteis após o recebimento.
9.Como substituir o CJ1W-OD211 se ele se tornar descontinuado ou obsoleto?
O CJ1W-OD211 é um produto ativo sem aviso agendado de descontinuação. Para migração de sistema ou abastecimento alternativo, o CJ1W-OD212 fornece especificações idênticas com topologia de saída de abastecimento (PNP). O CJ1W-OD213 oferece variante de saída de alta velocidade com contagem de pinos semelhante. Beijing Zhongping Technology fornece assistência de referência cruzada para atualizações de sistemas legados.
10. Quais são as considerações tarifárias, aduaneiras e de importação ao importar o CJ1W-OD211?
O código HTSUS é 8537.10.9170 e a classificação ECCN é EAR99. Envios internacionais são enviados sob Incoterms CPT (Carriage Paid To), com direitos, taxas aduaneiras e IVA / Imposto aplicável a pagar pelo comprador no momento da entrega. Beijing Zhongping Technology fornece faturas comerciais e listas de embalagem necessárias para despacho aduaneiro em todas as encomendas de exportação.
