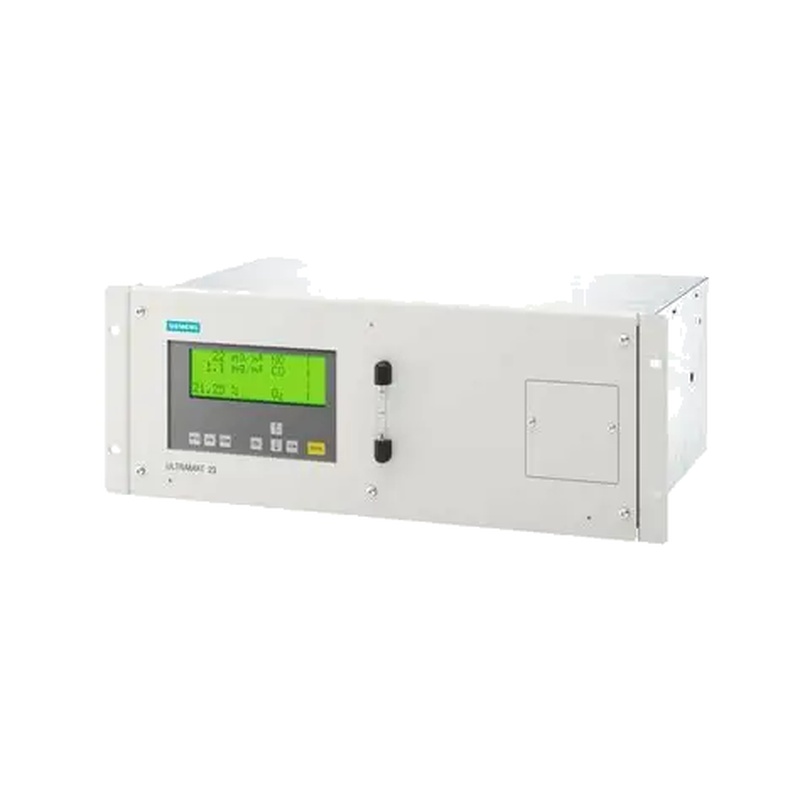

SIEMENS 7MB2355-0AG16-3AA1-ZT23 Analisador de gás infravermelho de alta precisão

Visão geral

O Siemens Ultramat 23 (especificamente o Modelo 7MB2355-0AG16-3AA1-ZT23) serve como referência na análise de gases industriais para monitoramento de emissões. Este robusto analisador montado em rack de 19" aprovado pela TÜV é projetado para medir simultaneamente a concentração de um gás sensível ao infravermelho (por exemplo, CO, SO) ₂, NO) e oxigênio (O) ₂).

É uma ferramenta crítica para as indústrias obrigadas a cumprir rigorosas regulamentações ambientais, fornecendo dados confiáveis e precisos para otimização de processos e relatórios regulamentares. Ao integrar tecnologias infravermelhas (NDIR) e eletroquímicas em uma única unidade compacta, oferece uma solução econômica e simplificada para Sistemas de Monitoramento de Emissões Contínuas (CEMS).

Características principais & amp; Características Funcionais

Design de tecnologia dupla: a força principal do modelo reside na combinação de infravermelho não dispersivo (NDIR) (para medição de CO, SO) ₂, ou NO) e uma célula eletroquímica separada (para concentração de oxigênio), fornecendo dois valores de medição críticos a partir de um instrumento.

Certificação TÜV de acordo com EN15267: Sua aprovação oficial de acordo com a norma europeia EN15267 é primordial para o monitoramento de emissões legalmente obrigatório. Esta certificação verifica que o analisador cumpre rigorosos critérios de garantia de qualidade para desempenho e confiabilidade.

Unidade Plug-in de 19" para fácil integração: Projetado como um módulo de rack padrão de 19" (altura de 3U), simplifica a instalação em armários de controle ou abrigos de analisador. Esta abordagem modular facilita a manutenção, substituição e integração do sistema.

Intervalos de medição flexíveis: O analisador suporta uma ampla gama de intervalos de medição IR configuráveis - calibráveis de mínimos (por exemplo, CO: 0-200 mg/m³) a máximos (por exemplo, CO: 0-1250 mg/m³) - permitindo adaptação a requisitos específicos da aplicação.

Manipulação externa de gás de amostra: Esta variante é fornecida sem uma bomba interna, oferecendo flexibilidade para sistemas que usam condicionamento externo de gás de amostra. As conexões de gás são de 6 mm, compatíveis com tubos padrão.

Desempenho técnico & amp; Especificações

O desempenho do 7MB2355-0AG16-3AA1-ZT1 é definido por alta precisão e estabilidade – crítica para o monitoramento de conformidade.

Desempenho de medição do núcleo

Medição IR: O banco óptico NDIR é altamente estável, resistente à contaminação e oferece excelente precisão a longo prazo com baixa deriva. Isso garante leituras consistentes mesmo em ambientes industriais exigentes.

Medição de oxigênio: O eletroquímico O ₂ a célula fornece um método confiável e econômico para medir o oxigênio residual. Isso é vital para o cálculo de concentrações de poluentes normalizadas para um padrão O. ₂ nível (conforme exigido pela maioria das agências ambientais).

Interface & amp; Controle

A unidade inclui software do operador e documentação em inglês. Normalmente apresenta:

Saídas analógicas padrão (4-20 mA) para a transmissão de valores de concentração;

Interfaces digitais (por exemplo, RS232) para configuração e registro de dados.

Tabela de especificações detalhadas

Nome do produto Analisador de gás Siemens Ultramat 23

Número de modelo 7MB2355-0AG16-3AA1-ZT23

Tecnologia NDIR (para 1 gás) + Electroquímica (para O ₂)

Aprovação TÜV certificado por EN15267

Montagem 19" unidade plug-in (altura 3U)

Fonte de alimentação AC 230 V, 50 Hz

Conexões de gás 6 mm

Nenhuma bomba interna (requer sistema de gás de amostra externo)

Gases mensuráveis IR CO, SO ₂, Não

Exemplo de intervalos IR CO: Min. 0-200 mg/m³, Max. 0-1250 mg/m³

O₂ Tecnologia Célula eletroquímica

Aplicações primárias & amp; Casos de uso

A principal aplicação do analisador é o Monitoramento Contínuo de Emissões (CEM), tornando-o indispensável para indústrias com processos de combustão regulados:

Instalações de incineração de resíduos: monitora com precisão CO e O ₂ concentrações para garantir a combustão completa e controlar a liberação de poluentes prejudiciais.

Geração de energia: Utilizada em usinas elétricas a carvão, petróleo ou gás para monitorar as emissões de gases de combustão, garantindo a conformidade com os limites de emissões nacionais e internacionais.

Cimento & amp; Fornos de cal: Monitora as emissões de gases de processo altamente abrasivos e poeiriosos, exigindo um robusto condicionamento de gás de amostra a jusante.

Química & amp; Indústrias Petroquímicas: Rastrea os níveis de emissão de vários processos térmicos e aquecedores.

Material & amp; Construção

O Ultramat 23 é construído para a longevidade em condições difíceis:

Habitação: construção de aço durável fornece proteção EMI / RFI.

Caminho do gás da amostra: materiais resistentes à corrosão (por exemplo, aço inoxidável) são usados ​​para peças que entram em contato com o gás medido, permitindo a resistência a componentes agressivos de gases de combustão (quando emparelhados com o condicionamento adequado).

Resumo das vantagens do produto

Conformidade regulatória: a certificação TÜV EN15267 torna-a uma ferramenta legalmente reconhecida para o relatório de emissões, garantindo a defensibilidade dos dados.

Solução integrada: mede dois parâmetros chave (gás IR + O ₂) em um único dispositivo, reduzindo a pegada e o custo em comparação com dois analisadores separados.

Alta confiabilidade & amp; Manutenção baixa: a tecnologia NDIR comprovada da Siemens garante uma operação estável com necessidades mínimas de calibração, reduzindo os custos do ciclo de vida.

Flexibilidade de configuração: Amplas faixas de medição IR permitem que o mesmo analisador seja usado em diferentes aplicações e níveis de concentração.

Perguntas frequentes

1. Qual é o significado da certificação TÜV EN15267?

Esta certificação é obrigatória para o monitoramento de emissões legalmente obrigatório em muitas regiões. Ele fornece verificação independente do desempenho, estabilidade e precisão do analisador, garantindo que os relatórios de emissões sejam legalmente defensíveis e confiáveis.

2. Por que este modelo carece de uma bomba de gás de amostra interna?

Este design oferece flexibilidade para sistemas complexos: permite o uso de bombas externas e mais poderosas (para puxar gás a longas distâncias) e permite o condicionamento agressivo do gás da amostra (filtragem, resfriamento) antes que o gás chegue ao analisador, protegendo a unidade e reduzindo a manutenção.

3. Por que é simultâneo O ₂ A medição é importante?

O₂ a medição permite normalizar as concentrações de poluentes (por exemplo, CO) para um nível de referência padrão (conforme exigido pela lei), corrigindo a diluição pelo excesso de ar. Ele também fornece dados vitais para otimizar a eficiência e a segurança da combustão.

4. Como eu escolho o intervalo de medição IR certo?

Selecione um intervalo em que seu valor operacional normal caia entre 50-80% da escala para uma resolução óptima. As faixas estreitas (por exemplo, 0-200 mg/m³) oferecem maior precisão, enquanto as faixas amplas (por exemplo, 0-1250 mg/m³) fornecem um buffer de segurança para perturbações operacionais (evitando a perda de dados por excesso de distância).

5. Quais são as vantagens da tecnologia NDIR?

O NDIR é altamente específico para os gases alvo (minimizando a sensibilidade cruzada) e oferece uma estabilidade excepcional a longo prazo com muito baixa deriva. Isso estende os intervalos entre as calibrações necessárias, tornando-o ideal para monitoramento confiável e contínuo de emissões em ambientes industriais agressivos.

6. Que indústrias normalmente usam este analisador?

É usado principalmente em indústrias com processos de combustão sujeitos a regulamentos ambientais, incluindo instalações de incineração de resíduos, instalações de geração de energia, fornos de cimento / cal e a indústria química.
