Na automação industrial, aplicações de acionamento de alta potência exigem estabilidade, eficiência e gerenciamento de energia rigorosos dos sistemas de alimentação. O módulo de linha ativa (ALM) Siemens SINAMICS S120 – especificamente o tipo de chassi 6SL3330-7TE32-1AA3 – foi projetado para atender a essas necessidades exigentes. Esta solução de alto desempenho faz mais do que fornecer tensão de barramento CC limpa e estável para sistemas de acionamento multi-eixo: regenera ativamente a energia de freiagem de volta à rede da planta. Esta capacidade dupla melhora a qualidade do processo e reduz significativamente os custos operacionais, tornando-a uma fonte de energia ideal para a fabricação verde e eficiente.

1. Posicionamento do produto principal & amp; Análise de Especificações Técnicas

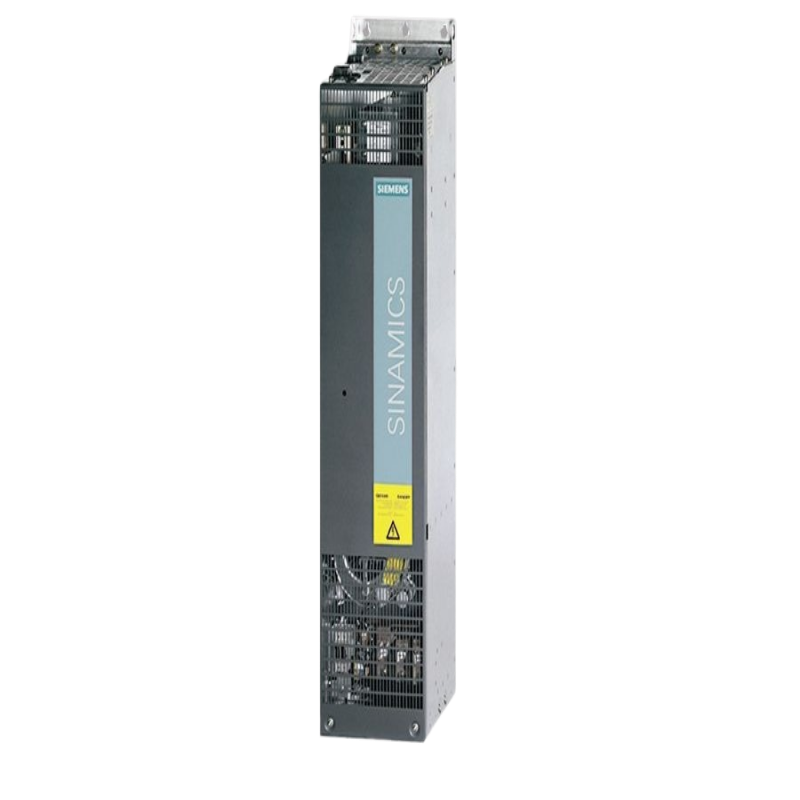

Como membro da família SINAMICS S120 projetada para cenários de alta potência, a missão principal do 6SL3330-7TE32-1AA3 é a conversão eficiente de energia elétrica. Ao contrário de suas contrapartes compactas de tamanho de livro, ele apresenta um design tipo chassis - uma unidade de energia autônoma que requer montagem em um armário de controle ou rack. Este design oferece dissipação de calor muito superior e suporta uma potência nominal muito maior.
1.1 Tecnologia do núcleo & amp; Parâmetros de desempenho
Modelo do produto: 6SL3330-7TE32-1AA3
Tipo de módulo: Módulo de linha ativa (ALM)
Formulário de projeto: Tipo de chassi
Tensão de entrada: AC de 3 fases 380-480 V ± 10%, 50/60 Hz
Potência de saída: 132 kW (na entrada 400V AC)
Corrente de saída nominal: 209 A
Tensão de ligação DC regulada: 600 V DC (nominal)
Método de resfriamento: resfriamento a ar forçado
Tecnologia chave: frontal ativo IGBT, operação regenerativa completa
1.2 Interpretação da característica principal
Feedback completo de energia regenerativa
Ao contrário dos módulos de linha básicos que dissipam a energia de freiagem como calor, este ALM usa a tecnologia de front-end ativa IGBT para fluxo de potência bidirecional. Durante a desaceleração do motor ou cargas de revisão, ele pode alimentar totalmente e eficientemente a energia regenerativa gerada de volta à rede da fábrica - onde alimenta outros equipamentos. Isso se traduz em economias significativas de energia, especialmente para aplicações com ciclos de partida-parada frequentes (por exemplo, guindastes pesadas, centrífugas, bancos de teste).
Link DC estável & amp; Qualidade de energia superior
O módulo mantém uma tensão de ligação CC altamente estável, imune às flutuações da rede. Isso cria um ambiente de funcionamento ideal para todos os módulos de motor conectados, garantindo que eles forneçam torque completo mesmo durante a tensão da linha. Para processos de fabricação de alta gama (por exemplo, laminação de precisão, máquinas-ferramentas grandes), isso garante a estabilidade do processo e a consistência do produto. Além disso, sua corrente de entrada quase sinusoidal mantém o fator de potência do lado da linha perto de 1,0, eliminando a necessidade de capacitores externos de correção de fator de potência e reduzindo drasticamente a poluição harmônica da rede.
Refrigeração de ar forçado & amp; Integração do sistema
Dada a sua alta densidade de potência, o módulo usa resfriamento a ar forçado para dissipação eficiente de calor, garantindo confiabilidade sob cargas pesadas. Ele se integra perfeitamente ao sistema de controle SINAMICS S120 (por exemplo, com uma unidade de controle CU320-2) através da interface DRIVE-CLiQ, permitindo a configuração automática, o monitoramento abrangente da condição e o diagnóstico de falhas em tempo real.
2. Cenários de aplicação & amp; Proposição de Valor
Este ALM de 132kW é a escolha preferida para aplicações industriais pesadas, onde o seu valor brilha em condições operacionais exigentes:
2.1 Manipulação de materiais pesados
Em guindastes portuárias de contêineres, grandes guindastes portuárias ou elevadores de minas, a elevação e descida frequentes geram energia regenerativa maciça. O ALM recicla essa energia, reduzindo o consumo total de energia e evitando as altas temperaturas causadas pelas resistências de freio.
2.2 Equipamento centrífugo grande & amp; Plataformas de teste
Para grandes unidades de usina (produção de cimento), compressores (plantas petroquímicas) ou dinâmetros de chassis (indústria automotiva) - onde os sistemas de acionamento precisam de uma rápida desaceleração - a capacidade de regeneração do ALM reduz diretamente os custos de eletricidade e melhora a resposta dinâmica do sistema.
2.3 Garantia da estabilidade da indústria de processos
Em indústrias de processo contínuo (por exemplo, papel, metalurgia), flutuações de tensão podem causar paradas de linha de produção ou sucata de produto. A ligação DC estável do ALM atua como um "buffer", isolando o sistema de acionamento de distúrbios da rede. Isso aumenta significativamente a Eficiência Geral do Equipamento (OEE) e a confiabilidade operacional de toda a linha de produção.
Expansão em profundidade: seleção e planejamento do sistema para módulos de potência do tipo chassis
A seleção de componentes de transmissão de alta potência requer mais do que revisar as especificações do modelo - exige projetar toda a arquitetura do sistema de transmissão.
1. Por que escolher um design tipo chassis neste nível de potência?
Quando a potência do sistema de acionamento excede ~90kW, o design do tipo chassi supera os modelos de tamanho de livro:
Os módulos Booksize são montados lado a lado e compartilham um ducto de refrigeração comum, o que limita a capacidade de dissipação de calor.
Os módulos do tipo chassis são unidades de energia autônomas com sistemas de arrefecimento a ar forçado dedicados e mais poderosos. Isso oferece maior eficiência de resfriamento, suporta maior potência de saída de uma única unidade e oferece opções de layout mais flexíveis.
2. Principais Considerações para o Desenho de Sistemas
Integrar um ALM de alta potência como o 6SL3330-7TE32-1AA3 requer um planejamento meticuloso em nível de sistema:
Componente Periférico Essencial (AIM)
Este ALM deve ser emparelhado com um módulo de interface ativa (AIM) correspondente. O AIM integra o reator da linha de entrada, o circuito de pré-carga e o filtro EMC - tudo crítico para a inicialização segura do ALM, a operação estável e a conformidade com os padrões de compatibilidade eletromagnética.
Proteção abrangente & amp; Coordenação
De acordo com os códigos elétricos locais, interruptores ou fusíveis adequados devem ser instalados no lado de alimentação da linha para fornecer proteção contra curto-circuito e sobrecarga. Além disso, a ligação à terra e o blindagem do sistema devem seguir estritamente as diretrizes de instalação da Siemens para garantir a imunidade ao ruído e a segurança do pessoal.
Engenharia & amp; Ferramentas de comissionamento
Todo o sistema de acionamento S120 (incluindo este ALM) é configurado, parametrizado e comissionado usando o software SINAMICS Startdrive da Siemens dentro da plataforma TIA Portal. Este ambiente de engenharia integrado simplifica a comissionamento e garante parâmetros consistentes em todo o sistema.
Perguntas frequentes (FAQs)
1. Qual é a principal diferença entre este ALM de 132kW e um ALM de tamanho livro?
As principais diferenças são potência nominal, refrigeração e construção:
Booksize ALMs: Potência inferior, arrefecimento a ar interno (dependente de ductos do sistema), compacto para montagem multieixo lado a lado.
Este ALM tipo chassi: alta potência de 132kW, refrigeração a ar forçado independente, unidade de estilo armário autônoma - superior para aplicações pesadas e de alta potência.
Sim, mas precisa de um projeto detalhado do sistema. Normalmente, um ALM mestre lida com a potência de carga base e a regeneração para um barramento DC comum. Raramente, múltiplos ALMs são configurados para diferentes seções de linha (coordenação complexa necessária). Uma abordagem mais comum: um ALM de alta potência fornece múltiplos módulos de motor em linhas ou uma área.
3. A regeneração de energia prejudica a rede elétrica da fábrica?
Não — um ALM bem projetado melhora a qualidade da rede. Seu fator de potência de unidade e corrente de entrada sinusoidal reduzem os armônicos. A energia regenerada é limpa, energia de 50/60 Hz que outras cargas no mesmo transformador podem usar, aliviando a carga da rede. Certifique-se de que a capacidade de curto-circuito da rede possa aceitar o feedback.
4. Como manter o sistema de resfriamento a ar forçado em ambientes difíceis?
O sistema de resfriamento tem filtros de ar substituíveis - limpeza regular é a chave. Em ambientes com poeira, encurtar os intervalos de limpeza ou usar filtros auto-limpos. Monitore o estado do ventilador e os alarmes de temperatura para manutenção preditiva, evitando o tempo de inatividade de sobreaquecimento.
5. Este módulo pode funcionar com motores/unidades de terceiros?
Teoricamente, sua ligação DC pode alimentar dispositivos dependentes de CC. Na prática, use-o dentro do ecossistema SINAMICS S120 - só então você pode acessar proteção completa, controle coordenado e diagnóstico via DRIVE-CLiQ/Startdrive. A integração de terceiros perde essas vantagens e introduz riscos.
