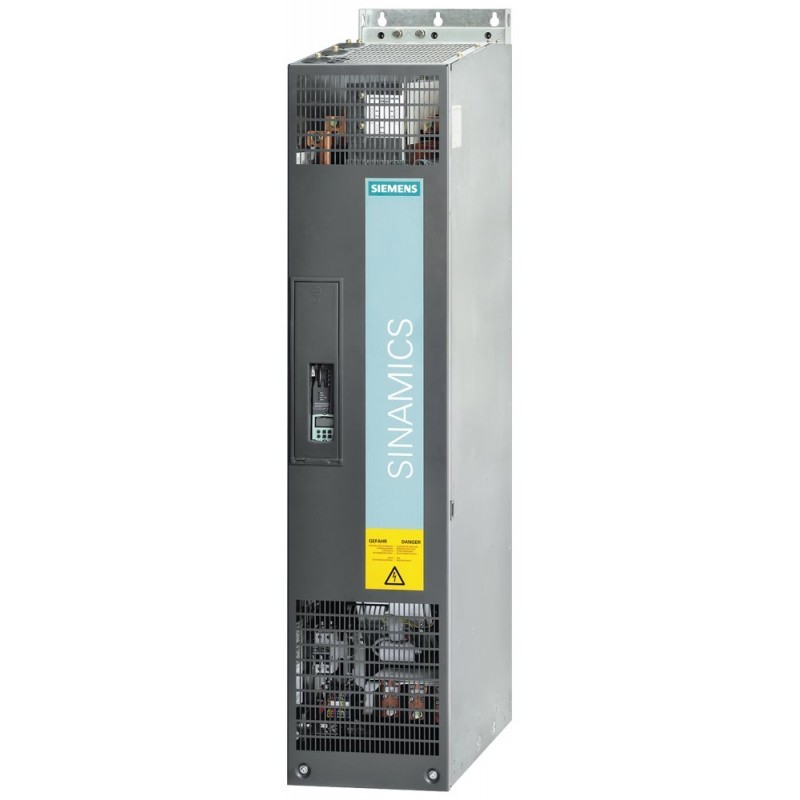

Siemens 6SL3310-1TE32-1AA3 Módulo de controle de potência e motor do chassi

Módulo de potência do chassi Siemens 6SL3310-1TE32-1AA3: a espinha dorsal robusta para sistemas de controle de motor de alto desempenho

O Siemens 6SL3310-1TE32-1AA3 é um módulo de potência de chassi da renomada família de acionamentos SINAMICS S120, projetado para fornecer conversão de potência confiável e eficiente para aplicações industriais exigentes. Este módulo de controle de motor específico é projetado como uma unidade "tipo chassi", o que significa que é um componente de potência autônomo destinado à montagem individual dentro de um gabinete de controle, em vez de fazer parte de uma pilha de tamanho de livro. Com uma potência nominal substancial de 110 kW, atua como um componente chave em um sistema comum de ônibus CC, fornecendo a potência CC necessária para os módulos de motor a jusante para acionar tudo, desde bombas simples até sistemas servo complexos e multi-eixos. Sua construção robusta e características avançadas tornam-no uma pedra angular para soluções de automação na indústria pesada, incluindo manuseio de materiais, bancos de teste e grandes células de fabricação.

1. Visão geral do produto e funcionalidade básica

O 6SL3310-1TE32-1AA3 é fundamentalmente um módulo de potência de chassi, também conhecido como módulo de linha básica (BLM). Seu papel principal é converter a tensão de linha AC trifásica de entrada (380-480V) em uma tensão DC estável que é fornecida ao barramento DC do sistema. Este barramento CC serve então como um reservatório de potência compartilhado para um ou vários módulos de motor, que são os componentes diretamente responsáveis ​​pelo controle dos motores.

Como um módulo não regenerativo, é projetado para aplicações em que a energia de freio dos motores não é alimentada de volta à rede, mas é gerenciada por outros meios, como resistências de freio. Este ecossistema de módulos de controle de motor é parte integrante do sistema SINAMICS S120, que é famoso por sua modularidade, permitindo um design de máquina escalável e flexível em uma gama de potência de 0,12 kW a 5700 kW.

2. Especificações técnicas principais e características de projeto

Compreender as especificações e os elementos de projeto deste módulo de potência do chassi é crucial para a integração do sistema. É avaliado para operação de 110 kW com uma tensão de entrada de 3-fase AC 380-480V, 50/60 Hz. O módulo emprega um design de chassi, que fornece robustez inerente e é resfriado através de um sistema interno de resfriamento a ar forçado, essencial para manter o desempenho em condições de alta carga.

2.1 Design de alta densidade de potência e chassi

A construção tipo chassi deste módulo de potência é adaptada para aplicações de alta potência. Sua natureza autónoma permite uma montagem flexível dentro de um gabinete de controle, independente de outros componentes de acionamento. Este design é inerentemente mais robusto e oferece capacidades de dissipação de calor superiores em comparação com formatos compactos de tamanho de livro, tornando-o adequado para as demandas térmicas de operação de 110 kW.

2.2 Operação não regenerativa e conexão do resistor de freio

Como um módulo de linha básica, o 6SL3310-1TE32-1AA3 opera em modo não regenerativo. Durante a travagem do motor, quando o motor atua como um gerador, a energia em excesso é desviada para uma resistência de travagem externamente conectada, onde é convertida em calor e dissipada. Este design é econômico para aplicações onde a freiagem frequente ou de alta energia não é uma preocupação primária.

2.3 Segurança e diagnóstico integrados

O módulo suporta as funções abrangentes "Safety Integrated" da Siemens. Uma característica fundamental é o Safe Torque Off (STO), que impede a inicialização indesejada do motor, aumentando a segurança do pessoal durante a manutenção. Além disso, o módulo está equipado com LEDs de status e, através da sua interface DRIVE-CLiQ, fornece dados de diagnóstico detalhados, permitindo manutenção preditiva e solução rápida de problemas.

2.4 Integração de sistema sem problemas via DRIVE-CLiQ

Como outros componentes da família SINAMICS S120, este módulo de potência do chassi possui uma interface DRIVE-CLiQ. Este sistema de comunicação digital permite o reconhecimento automático do módulo pela Unidade Central de Controle (por exemplo, CU320-2), simplificando a comissionamento e garantindo que todos os parâmetros e funções de segurança sejam coordenados em todo o sistema de acionamento.

3. Benefícios de desempenho e aplicação

O 6SL3310-1TE32-1AA3 oferece valor significativo em cenários industriais específicos, equilibrando o desempenho com a eficiência de custos.

Solução de energia econômica para aplicações de alta potência: para máquinas que não exigem as capacidades de recuperação de energia de módulos de linha inteligente ou ativa mais caros, este módulo de linha básica oferece uma solução de fonte de energia confiável e econômica. Sua poupança inicial de custos pode ser substancial em aplicações de alta potência, como grandes compressores, ventiladores industriais ou acionamentos transportadores.

Robustão para ambientes exigentes: o design tipo chassi e o resfriamento a ar forçado tornam este módulo de potência excepcionalmente adequado para ambientes industriais agressivos. Pode suportar as tensões elétricas e térmicas comumente encontradas nas indústrias pesadas, como mineração, metais e produção de cimento, contribuindo para um maior tempo de atividade e confiabilidade do sistema geral.

Fundação para Sistemas Multi-Eixos Escaláveis: Este módulo de potência de chassi de 110 kW pode servir como fonte de energia central para um ônibus DC comum que fornece vários módulos de motor. Esta arquitetura é ideal para células de automação complexas, como as de fabricação automotiva ou linhas de embalagem, onde uma fonte de energia poderosa alimenta eficientemente numerosos eixos coordenados.

4. Perspectiva Ampliada: O Papel dos Módulos de Potência do Chassis em Sistemas de Transmissão Industriais

Colocar o 6SL3310-1TE32-1AA3 no contexto mais amplo da tecnologia de acionamento e do projeto do sistema ajuda a fazer uma seleção informada e entender sua importância estratégica.

4.1 Arquitetura do sistema: o princípio comum do barramento DC

O sistema SINAMICS S120 muitas vezes emprega uma arquitetura de barramento DC comum, e o módulo de potência do chassi é um componente chave nesta configuração. Nesta configuração, uma única unidade poderosa como o 6SL3310-1TE32-1AA3 retifica a alimentação da rede AC para criar um barramento CC. Este ônibus CC atua então como um trilho de energia compartilhada, a partir do qual vários módulos de motor extraem energia para controlar motores individuais. Esta configuração é altamente eficiente, pois permite a troca de energia entre eixos; Por exemplo, um motor de freio pode alimentar energia de volta ao ônibus CC, onde pode ser imediatamente usado por um motor acelerador noutro lugar do sistema.

4.2 Comparação: Chassis vs. Módulos de Potência Booksize

A escolha entre um tipo de chassi e um módulo de potência tipo booksize é fundamental no design da máquina.

Módulos de potência do tipo chassis (como 6SL3310-1TE32-1AA3)

Estas são unidades autônomas projetadas para montagem individual. Eles são caracterizados por suas potências mais elevadas, construção robusta e sistemas de refrigeração dedicados. Eles são a escolha preferida para aplicações de alta potência (tipicamente acima de 90 kW) e para situações em que os componentes não podem ser montados em uma pilha de tamanho de livro consolidada.

Módulos de alimentação do tipo Booksize

Estas são unidades compactas e modulares projetadas para serem montadas lado a lado em um trilho padrão, criando um controlador de acionamento denso e integrado. Eles são ideais para máquinas multi-eixo com restrições de espaço e para níveis de potência onde o resfriamento compartilhado dentro da pilha é suficiente.

O módulo de potência do chassi é a escolha padrão para aplicações que exigem alta potência, robustez máxima e layout flexível do gabinete. O formato do módulo do motor booksize e do módulo de potência é selecionado quando a otimização do espaço, menor potência e um fator de forma multi-eixo simplificado são os principais drivers.

4.3 Considerações críticas de implementação e manutenção

A implantação e manutenção com sucesso deste módulo de potência do chassi requer atenção a várias áreas-chave.

Componentes externos obrigatórios: Um módulo de linha básica não regenerativo como o 6SL3310-1TE32-1AA3 requer uma resistência de freiagem externa e uma unidade de freiagem para funcionar com segurança. Estes componentes não são opcionais e devem ser dimensionados corretamente com base nos requisitos de energia de freiagem da aplicação para evitar falhas de sobretensão do barramento CC.

Unidade de Controle e Configuração do Sistema: O módulo de potência do chassi requer uma Unidade de Controle central (como o CU320-2) para operar. Todo o sistema de acionamento é configurado e comissionado usando o software de engenharia da Siemens, como o SINAMICS Startdrive dentro do Portal TIA, que fornece um ambiente unificado para parametrização, otimização e diagnóstico.

Refrigeração e Liberdades Elétricas: O ventilador interno e o dissipador de calor do módulo exigem uma liberdade adequada para a entrada de ar e a saída para garantir um resfriamento eficiente. Os instaladores devem seguir estritamente as diretrizes de instalação da Siemens sobre distâncias mínimas a outros componentes e especificações corretas de binário para conexões de energia para garantir confiabilidade e segurança a longo prazo.

Perguntas frequentes (FAQs)

1. Qual é a limitação primária de um módulo de linha básica não regenerativo?

A principal limitação é a sua incapacidade de alimentar a energia de freio dos motores de volta para a rede elétrica. Em vez disso, essa energia é convertida em calor através de uma resistência de freio externa e dissipada. Isso resulta em desperdício de energia, aumento da temperatura ambiente na sala de controle e potencialmente custos de eletricidade mais altos em comparação com uma solução regenerativa, especialmente em aplicações com frenagem frequente.

2. Como o projeto do tipo de chassis beneficia a gestão térmica?

O design tipo chassi incorpora um sistema de resfriamento a ar forçado dedicado com seu próprio ventilador e dissipador de calor. Este método de resfriamento ativo é muito mais eficaz na dissipação do calor significativo gerado a níveis de potência de 110 kW do que o resfriamento passivo ou a nível do sistema usado em módulos menores de tamanho de livro. Esta gestão térmica dedicada é crucial para manter o desempenho e prevenir o sobreaquecimento em condições operacionais exigentes.

3. Este módulo de potência de 110kW pode ser usado em um sistema com múltiplos módulos de motor menores?

Sim, esta é uma força fundamental da arquitetura comum de barramento DC. A capacidade de 110 kW deste módulo de potência do chassi representa a potência contínua total disponível no barramento CC. Você pode conectar vários módulos de motor de potência nominal inferior (por exemplo, múltiplos módulos de 30kW, 15kW) desde que a soma das suas demandas de potência não exceda a capacidade de 110 kW do BLM, enquanto também conta com cenários de pico de potência e freiagem.

4. Quais são as principais características de segurança integradas neste módulo?

O módulo suporta as funções Safety Integrated da Siemens, com o Safe Torque Off (STO) sendo uma característica fundamental. A STO garante que a eletrônica de potência seja impedida de gerar qualquer saída que produza binário para o motor, uma medida de segurança crítica para situações de manutenção e emergência. O diagnóstico do módulo também pode monitorar falhas como falhas no solo e sobretemperatura, melhorando a segurança geral do sistema.

5. Qual é o papel do DRIVE-CLiQ neste módulo de energia?

O DRIVE-CLiQ é a espinha dorsal digital do sistema SINAMICS S120. Para este módulo de potência do chassi, ele serve a dois propósitos principais: identificação automática (a Unidade de Controle reconhece o módulo e seus parâmetros na inicialização) e diagnóstico abrangente (transmite dados operacionais como temperatura e estado, permitindo monitoramento em tempo real e solução de problemas simplificada).
