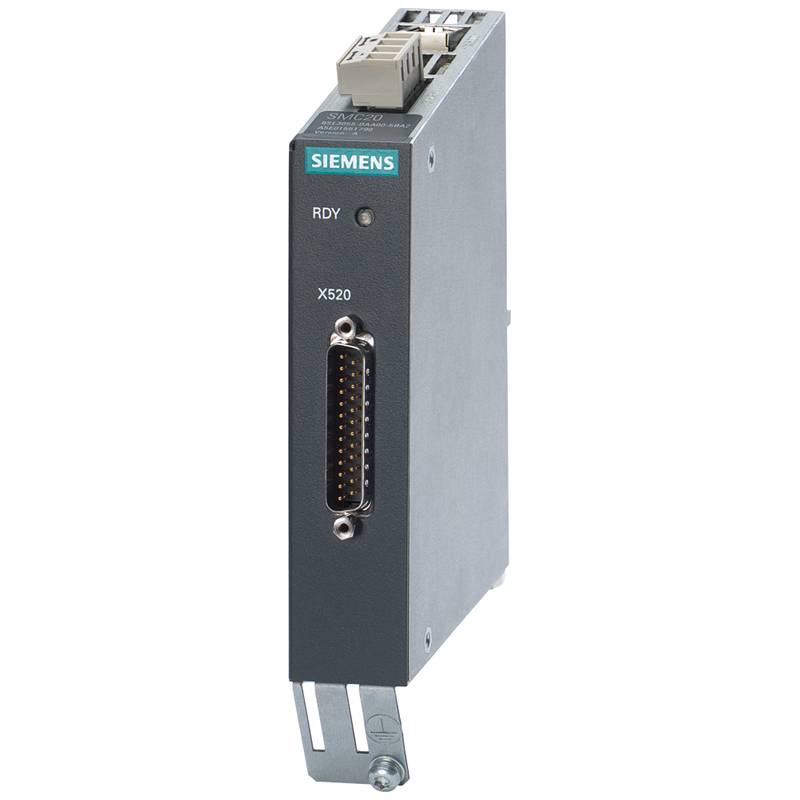

O Siemens 6SL3055-0AA00-5BA3 é inequívocamente um módulo de sensor SINAMICS S120. Mais especificamente, é designado como o SMC20, um módulo de sensor de acionamento montado em armário projetado para colmar a lacuna entre os codificadores de alta precisão e o mundo digital do sistema de acionamento SINAMICS S120. Sua função principal é avaliar e processar sinais de tipos específicos de codificadores rotativos que não têm nativamente uma interface DRIVE-CLiQ, convertendo seus dados analógicos ou seriais em um formato digital padronizado que o controlador de unidade pode entender.
Este módulo é um componente essencial para a integração de motores de alta precisão na automação moderna. Ele serve como um intérprete de sinal crítico, permitindo que o sistema S120 alavanque o feedback superior de codificadores incrementais sine-cosino de 1 Vpp e codificadores absolutos EnDat para tarefas que exigem extrema precisão, como posicionamento preciso, movimento sincronizado e regulação de velocidade de alta qualidade. Ao fornecer um caminho dedicado e de alta fidelidade para os dados do codificador, o módulo do sensor SMC20 garante que os algoritmos de controle da unidade operem com as informações de posição e velocidade em tempo real mais precisas disponíveis.
Especificações 1.Technical e Design Físico
O módulo SMC20 é projetado para confiabilidade e integração perfeita em armários de controle industriais. Seu design prioriza a integridade do sinal e a compactez.
Interface elétrica e funcional:
O módulo opera em uma fonte de 5V DC, tornando-o adequado para ambientes industriais de baixa tensão padrão. Sua capacidade chave é processar sinais de feedback de alta resolução. Ele é especificamente projetado para interfaçar com dois tipos principais de codificadores de alto desempenho: codificadores incrementais SIN/COS 1 Vpp e codificadores absolutos EnDat. Uma característica significativa é a sua independência do cabo DRIVE-CLiQ para a entrada de dados; Em vez disso, ele se conecta diretamente ao codificador através de fios convencionais. No entanto, ele sae os dados processados para o sistema SINAMICS através de sua própria porta DRIVE-CLiQ. Ele suporta comprimentos de cabo do codificador de até 100 metros, facilitando o design flexível da máquina. As dimensões compactas do módulo são de 150 mm (altura) x 30 mm (largura) x 111 mm (profundidade), com um design leve de aproximadamente 410 gramas, permitindo a montagem de alta densidade em um trilho DIN padrão de 35 mm dentro de um gabinete de controle.
Função 2.Core e Integração do Sistema
O módulo de sensor de acionamento SMC20 atua como um tradutor especializado e condicionador de sinal dentro da arquitetura SINAMICS S120.
Processamento de sinais e conversão digital:
Os codificadores como os tipos SIN/COS saem ondas sinusoidal e coseno analógicas, enquanto os codificadores EnDat usam um protocolo digital bidirecional. O circuito interno do SMC20 é adaptado para receber esses sinais. Para entradas analógicas, realiza digitalização de alta resolução, convertendo os padrões de onda sutis em contagens digitais precisas. Para EnDat, ele lida com a comunicação serial para solicitar e receber dados de posição absoluta. Este processo minimiza o ruído do sinal e preserva a resolução nativa do codificador, o que é crucial para alcançar um movimento suave a velocidades muito baixas e alta precisão posicional.
Papel no ecossistema SINAMICS S120:
Em uma configuração típica, o SMC20 não é controlado por um módulo de motor, mas por uma unidade de controle central (por exemplo, CU320-2). Uma vez conectada via DRIVE-CLiQ, a Unidade de Controle identifica automaticamente o módulo de sensor SINAMICS S120 e o integra na topologia de acionamento. O módulo torna-se o dispositivo de feedback dedicado para um eixo específico. Todos os dados críticos - posição processada, velocidade e informações de diagnóstico do codificador (incluindo possíveis falhas do sensor) - são transmitidos em tempo real para o controlador. Isso permite funções avançadas de controle em circuito fechado e monitoramento centralizado.
3. cenários de aplicação e principais vantagens
Este módulo desbloqueia o potencial de motores premium e aplicações especializadas que dependem de sistemas de feedback não DRIVE-CLiQ.
Áreas de aplicação primárias:
O SMC20 é indispensável em máquinas-ferramentas de alta gama, onde motores equipados com codificadores sinusoidal de alta resolução são usados para fresagem, moagem e torneamento de precisão. É igualmente crítico na robótica para o posicionamento preciso do braço e em máquinas de impressão / embalagem para sincronização precisa entre eixos. Qualquer aplicação que utilize um motor com um codificador analógico ou EnDat e requer integração na plataforma SINAMICS é um candidato para este módulo.
Vantagens competitivas e proposta de valor:
Integração à prova do futuro: Protege os investimentos em motores caros e de alta qualidade que não possuem uma interface DRIVE-CLiQ nativa, permitindo que eles sejam usados com a mais recente tecnologia S120.
Desempenho otimizado: Ao preservar a resolução completa do sinal do codificador e fornecer processamento dedicado, ele permite um desempenho superior do loop de controle em comparação com os conversores de sinal simplificados.
Diagnóstico do sistema: integra a saúde do codificador e o estado do sinal na estrutura de diagnóstico abrangente da unidade, permitindo a manutenção preditiva e a solução de problemas mais fácil.
Perspectiva ampliada: A paisagem da interface do codificador no controle de movimento
Compreender o contexto mais amplo dos sistemas de feedback destaca a importância estratégica de módulos como o SMC20.
1.O ecossistema de feedback: interfaces nativas vs.External
Os sistemas de acionamento modernos geralmente gerenciam o feedback de duas maneiras. Os codificadores DRIVE-CLiQ nativos têm a interface incorporada, oferecendo simplicidade plug-and-play e troca direta de dados. Os codificadores externos com módulos, como a configuração envolvendo o SMC20, são usados quando o motor tem uma saída diferente, muitas vezes analógica ou proprietária. Isso é comum com muitos motores de terceiros, motores de alto desempenho legados ou aplicações especializadas (por exemplo, codificadores montados em caixas de engrenagens grandes). A categoria de módulos de sensores de acionamento existe para unificar esta paisagem diversa, fornecendo um gateway padronizado e de alta qualidade para o sistema de acionamento digital.
2.Navigando na família SMC: Escolhendo a interface certa
O SMC20 faz parte de uma família maior de módulos de sensores, cada um servindo um protocolo de codificador específico. Escolher o correto é vital.
SMC10: Projetado para avaliar sinais de resolvedor.
SMC20(Este Módulo): Para codificadores incrementais e absolutos EnDat SIN/COS 1Vpp.
SMC30: Processa sinais de codificadores incrementais TTL/HTL e codificadores absolutos SSI.
SMC40: Foca-se no novo protocolo EnDat 2.2.
Esta especialização garante que cada tipo de codificador é combinado com eletrônica de condicionamento de sinal ideal, garantindo a melhor precisão de dados possível e confiabilidade do sistema.
Perguntas frequentes (FAQs)
Qual é o propósito principal do módulo de sensor SMC20?
Seu objetivo principal é agir como um adaptador inteligente para codificadores de alta precisão que não têm uma interface DRIVE-CLiQ incorporada. Ele toma os sinais brutos dos codificadores SIN/COS ou EnDat, os converte em um formato digital de alta resolução e transmite esses dados críticos de posição e velocidade sem problemas para o sistema de acionamento SINAMICS S120 para controle preciso do motor.
Posso usar este módulo com qualquer encoder de motor?
Não, não é universal. O módulo SMC20 6SL3055-0AA00-5BA3 é especificamente projetado para dois tipos de codificadores: 1 Vpp sine-cosine (SIN / COS) codificadores incrementais e codificadores absolutos EnDat. Usando-o com um TTL, HTL, resolvedor ou outro protocolo não funcionará. Você deve selecionar o módulo do sensor Siemens que corresponde à especificação de saída do seu codificador.
Como o SMC20 se conecta ao sistema de acionamento?
O módulo tem duas conexões chave. Primeiro, ele se conecta diretamente aos cabos de saída do codificador através de uma porta dedicada (muitas vezes um conector Sub-D). Em segundo lugar, ele se conecta ao sistema SINAMICS S120 através de um cabo padrão DRIVE-CLiQ, ligando-o a uma Unidade de Controle ou outro nó DRIVE-CLiQ. Também requer uma fonte de alimentação DC de 5V separada.
Quais são os benefícios em comparação com um simples conversor de pulsos?
Ao contrário dos conversores básicos que apenas traduzem trens de pulso, o SMC20 executa processamento avançado de sinal. Ele mantém a alta capacidade de interpolação de ondas sinusoidais analógicas para resolução ultrafina, lida com a comunicação bidirecional de EnDat e fornece integração completa nos quadros de diagnóstico e segurança da unidade. Isso resulta em uma melhor precisão, confiabilidade e acesso ao diagnóstico em todo o sistema.
O SMC20 é usado para funções de segurança?
O papel principal do SMC20 é para o controle de precisão padrão. Funções de segurança como Safe Torque Off (STO) ou Safely Limited Speed (SLS) dentro da estrutura SINAMICS Safety Integrated geralmente contam com codificadores de segurança dedicados ou módulos de avaliação adicionais. Consulte sempre os manuais oficiais de segurança da Siemens para configurações compatíveis.
