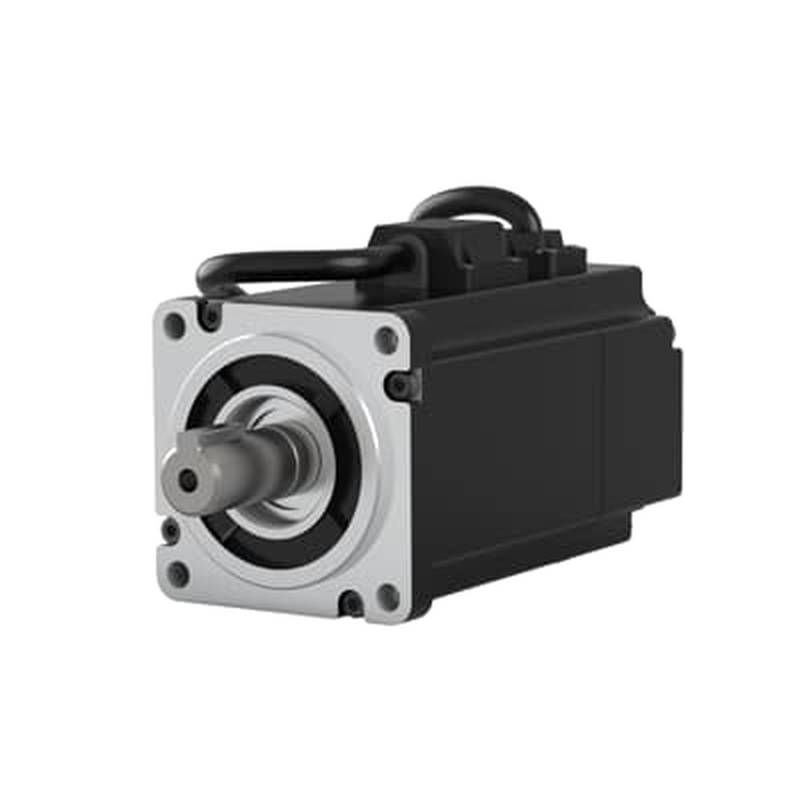

Projetado para aplicações de controle de movimento de alto desempenho, o servomotor de precisão ABB DSM06L-0KW4-302-S1NA0 oferece resposta dinâmica e precisão de posicionamento excepcionais. Quando integrado a equipamentos de fabricação automatizada avançados, este servomotor de alta precisão elimina efetivamente erros de rastreamento e garante repetibilidade submícron sob variações rápidas de carga.
A implementação de sistemas de controle de movimento multieixos de alta precisão frequentemente encontra gargalos de engenharia significativos, como desvio térmico, ressonância harmônica e instabilidade no feedback do encoder durante ciclos de alta aceleração. Engenheiros de automação industrial frequentemente enfrentam esses obstáculos ao exigir tempos de acomodação rápidos, mantendo rigorosas tolerâncias de trajetória sob cargas contínuas pesadas. Operando principalmente na camada de acionamento da arquitetura de automação industrial, este servomotor faz interface direta com acionamentos de servo digitais de alto desempenho por meio de cabos especializados de feedback e alimentação. Ele converte comandos precisos de corrente elétrica em rotação mecânica controlada, aproveitando um encoder de alta resolução para fechar os malhas de feedback de posição e velocidade. Utilizando tecnologia de servomotor de precisão, o sistema de acionamento monitora continuamente a posição do rotor e compensa automaticamente perturbações externas, salvaguardando assim a integridade de operações sincronizadas multieixos em linhas de produção automatizadas.
Especificações Técnicas
Potência Nominal: 0.75 kW @ 400 VDC
Torque Nominal: 2.4 Nm @ 20°C Ambiente
Velocidade Máx.: 5000 rpm @ Operação Contínua
Torque de Pico: 7.2 Nm @ Corrente Máxima
Inércia: 0.00045 kg·m² @ Eixo do Rotor
Tipo de Encoder: Multigiro Absoluto @ 24 VDC
Classe de Proteção: IP65 @ Exceto Vedação do Eixo
Temperatura Operacional: 0°C - 40°C @ Carga Nominal
Peso: 3.2 kg @ Configuração Padrão
Integração de Sistema e Configuração de Hardware
A integração mecânica e elétrica adequada é vital para realizar todo o potencial de desempenho deste servomotor de alta precisão. Os técnicos devem montar a estrutura do motor com segurança em uma placa de montagem de alumínio ou aço usinada e rígida, usando fixadores de alta resistência para dissipar o calor operacional e evitar o acoplamento de vibração harmônica. Ao executar conexões elétricas, separe os cabos de alimentação do motor de alta tensão dos cabos de feedback do encoder de baixa tensão dentro de eletrocalhas industriais para mitigar interferências eletromagnéticas. Cabos blindados de pares trançados devem ser utilizados para o loop de feedback, com a blindagem eletromagnética externa terminada em 360 graus no invólucro traseiro condutivo do conector ou na braçadeira de aterramento EMC dedicada no chassi do inversor. Manter uma conexão de aterramento de baixa impedância diretamente da carcaça do motor para o barramento de aterramento central da máquina evita loops de terra e protege a integridade da comunicação digital contra ruídos de comutação de alta frequência gerados pela modulação por largura de pulso no servo acionamento.
Confiabilidade e Durabilidade Ambiental
Projetado para ambientes industriais rigorosos de operação contínua, o motor apresenta uma construção de carcaça robusta com classificação IP65 para proteção contra entrada de poeira e líquidos ao utilizar vedações de eixo opcionais. A arquitetura de gerenciamento térmico depende de convecção natural e caminhos de condução interna eficientes, permitindo que a unidade mantenha temperaturas estáveis nos bobinados sob ciclos de trabalho exigentes sem a necessidade de resfriamento forçado a ar auxiliar. Os técnicos de manutenção preventiva devem inspecionar periodicamente o anel de vedação do eixo em busca de sinais de desgaste ou degradação química, especialmente em ambientes expostos a fluidos de corte ou agentes de lavagem agressivos. O tempo médio calculado entre falhas para os conjuntos de mancais internos e componentes do encoder óptico garante longevidade operacional estendida, desde que as cargas de eixo radiais e axiais permaneçam estritamente dentro dos limites dinâmicos especificados pelo fabricante.
Aplicações Típicas
Operações de controle de velocidade de transportadores exigem perfilagem de velocidade precisa para garantir a transferência suave de itens sem deslizamento ou choque mecânico em linhas de transporte complexas de vários estágios.
Acionamentos de eixos de usinagem CNC exigem rigidez dinâmica excepcional e resposta de alta frequência para executar caminhos de contorno complexos, mantendo rigorosas tolerâncias dimensionais em peças metálicas.
Tarefas de indexação de máquinas de embalagem dependem fortemente de ciclos rápidos de partida-parada e tempos mínimos de acomodação para alcançar altas taxas de vazão em células de envase e envelopamento de alta velocidade.
Articulações robóticas utilizam proporções elevadas de torque por inércia para fornecer movimento fluido multieixos, garantindo o posicionamento preciso da carga útil em estações automatizadas de montagem e soldagem.
Equipamentos de manuseio de wafers semicondutores exigem rotação ultrassuave em baixa velocidade e folga zero para evitar vibrações microscópicas durante processos delicados de transferência de substrato.
Como Funciona
O ciclo operacional começa quando o controlador de movimento transmite um comando de trajetória em tempo real, especificando perfis de posição e velocidade de destino para o servo acionamento emparelhado.
O servo acionamento processa este comando e modula transistores de potência para fornecer uma corrente senoidal trifásica precisa aos enrolamentos do estator do motor por meio de cabos de alimentação isolados.
À medida que a corrente elétrica flui pelas bobinas do estator, ela gera um campo magnético giratório que interage com os ímãs permanentes embutidos no conjunto do rotor.
Essa interação magnética induz torque mecânico, acionando o eixo do rotor para girar em sincronização exata com o ângulo de fase elétrica aplicado.
Simultaneamente, o encoder absoluto de alta resolução montado no eixo traseiro monitora o deslocamento angular e a velocidade, transmitindo pulsos de feedback em tempo real de volta para o servo acionamento.
O acionamento compara a posição real com a trajetória comandada, ajustando instantaneamente a saída de corrente para corrigir qualquer erro dinâmico ou perturbação de carga mecânica.
Orientação de Seleção e Opções Alternativas
A seleção do servomotor de precisão adequado requer uma avaliação cuidadosa dos requisitos de torque contínuo, torque de aceleração de pico, limites de dissipação térmica e correspondência do momento de inércia entre o motor e a carga acionada. Quando as linhas de produção existentes exigem migração imediata de hardware ou retrofitting, os profissionais de automação podem aproveitar a experiência técnica da Beijing Zhongping Technology para identificar equivalentes funcionais exatos e fazer referência cruzada de tamanhos de carcaça alternativos ou configurações de enrolamento. A equipe técnica local da Beijing Zhongping Technology mantém dados de engenharia abrangentes para auxiliar com cálculos complexos de dimensionamento multieixos, garantindo compatibilidade perfeita com plataformas de controle legadas e minimizando o tempo de inatividade inesperado durante atualizações do sistema.
Perguntas Frequentes (FAQ)
1. Qual é o status atual do estoque local e o prazo de entrega típico para esta unidade?
A Beijing Zhongping Technology mantém inventário regional ativo para este modelo, permitindo o envio rápido no mesmo dia ou no dia seguinte para minimizar o tempo de inatividade do equipamento e eliminar atrasos de trânsito ultramarino.
2. Quais são os termos da garantia do produto e o procedimento de retorno RMA?
Esta unidade é apoiada por uma garantia abrangente de 12 meses cobrindo defeitos de fabricação, apoiada por rigorosa verificação de qualidade pré-envio e processamento RMA local simplificado gerenciado diretamente através da Beijing Zhongping Technology.
3. Qual é a tensão operacional nominal e o perfil de consumo de energia sob carga nominal?
O motor opera em uma tensão de barramento padrão associada a sistemas de acionamento de 400 VDC, drenando corrente proporcional à carga mecânica até sua capacidade de potência nominal de 0.75 kW.
4. Quais protocolos de comunicação e interfaces de feedback são suportados pelo encoder?
O encoder multigiro absoluto integrado comunica dados de posição através de protocolos seriais de alta velocidade projetados para transmissão digital resistente a ruídos com servo acionamentos compatíveis.
5. Quais são as classificações de proteção ambiental e as temperaturas operacionais ambiente permitidas?
A unidade atende aos padrões IP65 para resistência a poeira e umidade quando a vedação adequada é aplicada, e opera de forma confiável dentro de uma faixa de temperatura ambiente de 0°C - 40°C.
6. Quais são as considerações críticas de instalação mecânica e alinhamento?
A montagem requer uma superfície metálica rígida e plana para garantir a dissipação térmica adequada, e o alinhamento preciso do acoplamento do eixo é obrigatório para evitar o desgaste prematuro do mancal decorrente de forças de desalinhamento radial e axial.
7. Quais procedimentos de manutenção rotineira são recomendados para garantir a longevidade operacional ideal?
A manutenção rotineira envolve a inspeção das conexões dos cabos quanto a assentamento seguro, verificação das vedações do eixo quanto a desgaste em ambientes contaminados e verificação de que o fluxo de ar de refrigeração permanece desobstruído ao redor da carcaça do motor.
8. Como garantir a compatibilidade de software e a correspondência de parâmetros com controladores de terceiros?
O ajuste de parâmetros requer a correspondência das constantes elétricas do motor, relação de inércia e resolução de feedback dentro do software de configuração do controlador de movimento ou do servo amplificador.
