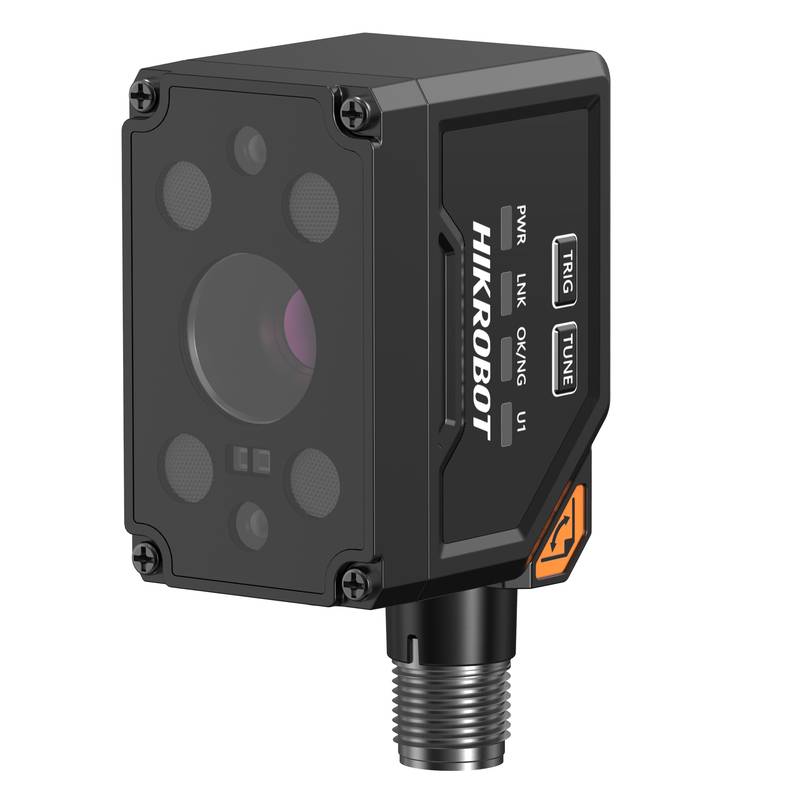

O HIKROBOT MV-SC2023XM-05M-WBN é um sensor de automação industrial de alto desempenho projetado para aplicações sofisticadas de visão de máquina. Este sensor de visão, com uma resolução de 2,4 megapixels e uma lente de 5 mm com foco elétrico, é projetado para oferecer capacidades de inspeção precisas e confiáveis em ambientes industriais exigentes. É um componente chave para integradores de sistemas e engenheiros que buscam soluções robustas para tarefas de controle de qualidade, orientação e medição. O MV-SC2023XM-05M-WBN destaca-se como um dos principais sensores de visão no mercado, oferecendo funcionalidades avançadas que melhoram significativamente os processos de automação.
Especificações e características principais:
Modelo: MV-SC2023XM-05M-WBN Resolução: 1920 × 1280 pixels Tipo de sensor: CMOS com obturador global Tamanho de pixel: 2,2 μm × 2,2 μm Formato óptico: 1/3,52" Taxa de quadro: Até 75 fps Ganho: 0 dB a 48 dB Tempo de exposição: 36 μs a 100 ms Formato de pixel: Mono 8 Cor: Preto e Branco Montagem da lente: M12-Montagem com ajuste de foco mecânico Distância focal: 5 mm Capa da lente: Transparente, com opções para filtros semi-polarizados ou totalmente polarizados Iluminação: LED branco integrado, com módulos de luz vermelho, azul, infravermelho, ultravioleta ou vermelho/azul duplos opcionais Retículo: Dois LEDs verdes para apontar Indicadores: PWR (Potência), LNK (Rede), OK/NG (Visualização de resultados), U1 (Definido pelo usuário) Dimensões:
* Ángulo plano: 72,7 mm × 31,5 mm × 41 mm
* Ângulo reto: 51,5 mm × 31,5 mm × 61 mm Peso: 118 g Proteção contra a entrada: IP65 Temperatura de funcionamento: 0 ~ 50°C Temperatura de armazenamento: -30 ~ 70°C Umidade de funcionamento: 20% ~ 95% RH (sem condensação) Resistência à vibração: Atende às normas IEC 60068-2-6:2007 Resistência ao choque: Atende às normas IEC 60068-2-27:2008 Interface de dados: Ethernet rápido (100 Mbit/s) E/S digital: conector M12 de 17 pinos que fornece energia e E/S: 2 entradas isoladas (Linha 0/1), 2 saídas isoladas (Linha 2/3), 1 RS-232. Suporta o acionamento do dispositivo através do botão lateral. Fonte de alimentação: 24 VDC Consumo de energia: Média: 5 W @ 24 VDC (com luz integrada habilitada); Máximo: 12 W @ 24 VDC (com luz integrada habilitada) Software: SCMVS Certificações: CE, KC
Ferramentas e capacidades avançadas de visão:
O MV-SC2023XM-05M-WBN está equipado com um conjunto abrangente de ferramentas de visão projetadas para enfrentar uma ampla gama de desafios de inspeção. Essas ferramentas permitem análises sofisticadas para medição, contagem, identificação, detecção de presença e detecção de defeitos.
Ferramentas de medição: Ponto a Ponto, Ponto a Linha, Contraste, Área de Escala de Cinzentos, Pitch, Largura, Intensidade Média, Ángulo de Linha a Linha, Diâmetro, Ángulo de Linha. Ferramentas de contagem: contagem de blocos, contagem de bordas, contagem de contornos, contagem de padrões. Ferramentas de reconhecimento: leitura de código, reconhecimento de tipo, reconhecimento de caracteres. Detecção de presença/ausência: presença/ausência de manchas, presença/ausência de borda, presença/ausência de contorno, presença/ausência de padrão, julgamento de anomalia, presença/ausência de círculo, presença/ausência de linha. Lógica e controle: cálculo variável, controle de ramo, julgamento lógico, formatação de dados, julgamento condicional, comparação de caracteres, julgamento combinado. Ferramentas de Posicionamento: Conversão de Calibração, Alinhamento de Ponto Único, Correção de Ponto Único, Apoio de Ponto Único, Conversão de Unidade, Correção de Posição. Ferramentas de defeito: Detecção de anomalias.
O sensor suporta a importação e exportação de até 16 configurações distintas (esquemas), cada uma capaz de alojar até 40 módulos individuais, oferecendo flexibilidade significativa para aplicações complexas.
Protocolos de comunicação:
A integração perfeita em redes industriais existentes é facilitada por uma ampla gama de protocolos de comunicação suportados, incluindo RS-232, TCP, UDP, FTP, PROFINET, Modbus, EtherNet/IP, MELSEC/SLMP, FINS e Keyence KV.
Ambiente operacional e durabilidade:
Projetado para operações industriais robustas, o MV-SC2023XM-05M-WBN possui uma classificação IP65, garantindo proteção contra a entrada de poeira e água. Sua gama de temperatura operacional de 0 a 50°C, combinada com alta resistência à vibração e choque de acordo com os padrões IEC, torna-o adequado para ambientes de fabricação desafiadores. A tampa transparente integrada da lente pode ser opcionalmente aprimorada com filtros semi-polarizados ou totalmente polarizados para necessidades ópticas específicas.
Aplicações e benefícios específicos da cena:
Este sensor de visão é particularmente adequado para aplicações exigentes em indústrias como fabricação de eletrônica, produção automotiva e embalagem.
Montagem de eletrônica: o MV-SC2023XM-05M-WBN pode garantir a colocação precisa dos componentes, verificar a qualidade da junta de solda e inspecionar defeitos de superfície em PCBs. Sua alta resolução e taxa de quadros permitem uma inspeção rápida e precisa de detalhes finos, levando a um aumento dos rendimentos de produção e a redução dos erros de montagem. Fabricação automotiva: Em linhas de montagem automotiva, pode ser empregado para verificação de peças, garantindo a instalação correta de componentes e para verificações de qualidade em produtos acabados. A robustez do sensor e a flexibilidade de comunicação permitem sua integração em linhas de produção de alta produtividade onde a confiabilidade é primordial. Embalagem de alimentos e bebidas: Para operações de embalagem, o sensor pode realizar verificação de rótulo, inspeção de selo, verificações de nível de enchimento e detectar objetos estranhos, garantindo a integridade do produto e a conformidade com as normas de segurança. Sua capacidade de trabalhar com várias condições de iluminação e suas ferramentas de medição robustas ajudam a manter um controle de qualidade consistente.
Linha de produtos estendida:
A HIKROBOT oferece uma série abrangente de sensores de visão que atendem a diversos requisitos de aplicação. Além do MV-SC2023XM-05M-WBN, os usuários podem considerar modelos como o MV-SC2023XM-12M-WBN e o MV-SC2023XM-16M-WBN, que oferecem diferentes opções de lente. Os MV-SC2023XC-05M-WBN, MV-SC2023XC-12M-WBN e MV-SC2023XC-16M-WBN representam variantes com conjuntos específicos de recursos. Para aplicações que exigem fatores de forma menores ou resoluções diferentes, o MV-SC2004EM-06S-WBN-Mini, MV-SC2004EM-08S-WBN, MV-SC2004EC-12S-WBN, MV-SC2004EC-08S-WBN, MV-SC2004EM-15S-WBN, MV-SC2004EM-12S-WBN, MV-SC2004EC-15S-WBN, MV-SC2016EM-06S-WBN-Mini, MV-SC2016EM-06S-WBN-S, MV-SC2016EM-08S-WBN, MV-SC2016EM-12S-WBN, MV-SC2016EM-12S-WBN Estes modelos oferecem variações em resolução, tipo de sensor e fator de forma para atender às necessidades específicas de integração.
Perguntas frequentes (FAQ):
P: O MV-SC2023XM-05M-WBN é compatível com redes Ethernet industriais padrão?
R: Sim, o sensor suporta vários protocolos Ethernet industriais, incluindo PROFINET, EtherNet / IP e Modbus TCP, garantindo uma ampla compatibilidade com sistemas de controle industriais comuns.
P: Que nível de precisão pode ser esperado das ferramentas de medição deste sensor de visão?
R: A precisão das ferramentas de medição depende de fatores como a seleção da lente, a distância de trabalho e a natureza do objeto a ser medido. No entanto, a resolução de 2,4 megapixels e a óptica de alta qualidade fornecem a base para medições altamente precisas em ambientes industriais.
P: Como o MV-SC2023XM-05M-WBN funciona em ambientes com condições de iluminação variadas?
R: O sensor apresenta controles ajustáveis de ganho e tempo de exposição, juntamente com suporte para iluminação externa, permitindo que ele se adapte a uma ampla gama de condições de iluminação para um desempenho consistente.
P: Quais são as vantagens de usar o sensor CMOS do obturador global neste modelo?
R: O sensor CMOS do obturador global captura quadros de imagem inteiros simultaneamente, eliminando efetivamente o desfoque e a distorção do movimento, o que é crítico para inspecionar objetos ou máquinas em movimento rápido.
P: Este sensor de visão pode ser usado para tarefas simples de detecção de presença/ausência, ou é limitado a inspeções complexas?
R: O MV-SC2023XM-05M-WBN é versátil e pode ser configurado para detecção simples de presença / ausência usando suas ferramentas dedicadas, bem como para tarefas mais complexas como leitura de código, medição e detecção de anomalias.
P: Qual é o ambiente operacional recomendado para este sensor em termos de temperatura e umidade?
R: O sensor é projetado para operar de forma confiável dentro de uma faixa de temperatura de 0 ° C a 50 ° C e uma faixa de umidade de 20% a 95% RH (sem condensação), tornando-o adequado para a maioria dos ambientes de piso de fábrica.
P: Como o MV-SC2023XM-05M-WBN difere de outros modelos da série SC2000?
R: Enquanto compartilham uma plataforma de software comum, modelos como o MV-SC2023XM-12M-WBN e o MV-SC2023XM-16M-WBN oferecem lentes de distância focal diferentes, atendendo a diferentes distâncias de trabalho e requisitos de campo de visão. Outras variantes da série, como as séries MV-SC2004 e MV-SCB, podem oferecer diferentes resoluções, fatores de forma ou tipos de sensores.
P: Quais são os benefícios dos indicadores LED integrados no sensor?
R: Os indicadores PWR, LNK, OK/NG e U1 fornecem feedback visual imediato sobre o estado operacional do sensor, conectividade de rede, resultados de inspeção e estados definidos pelo usuário, simplificando a resolução de problemas e o monitoramento do sistema.
