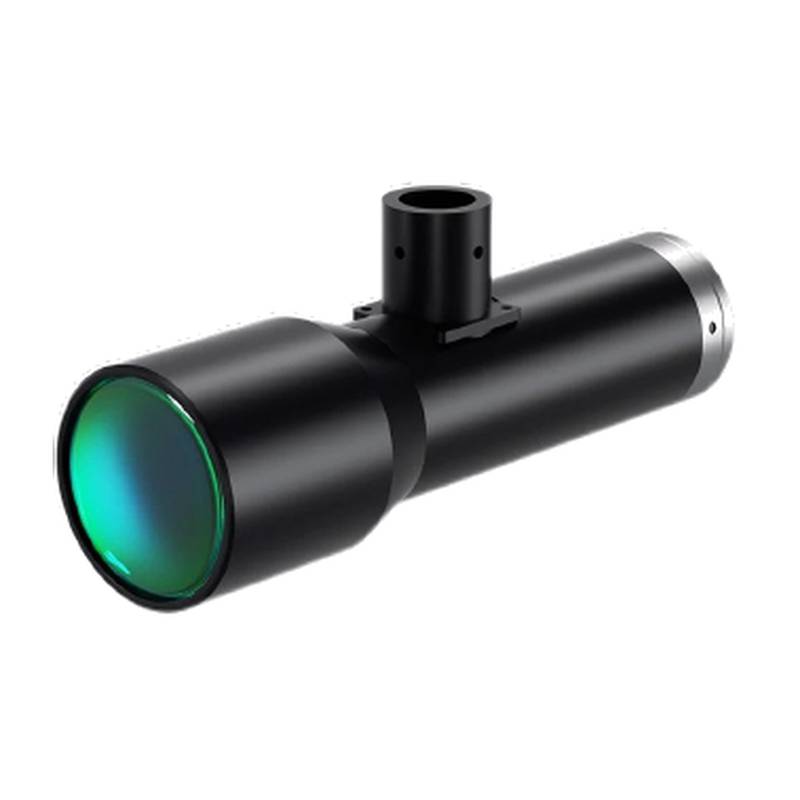

Lente telecêntrica de visão de máquina HIKROBOT MVL-KT-1-110C-V3 C-Mount

A HIKROBOT MVL-KT-1-110C-V3 é uma lente telecêntrica de montagem c de alto desempenho projetada para aplicações exigentes de visão automática. Esta lente telecêntrica de visão de máquina é projetada para fornecer precisão e confiabilidade excepcionais em tarefas de medição e inspeção, eliminando erros de paralaxe e garantindo ampliação consistente em diferentes distâncias de objetos. Seu design óptico avançado minimiza a distorção geométrica, fornecendo imagens verdadeiras em escala cruciais para processos críticos de controle de qualidade.

Especificações principais e desempenho:

Modelo: MVL-KT-1-110C-V3 Magnificação: 1x Distância de trabalho: 110 ± 2 mm Número F: F7 Círculo da imagem: Φ18,4 mm Distorção óptica: ≤ 0,06% Profundidade de campo: ± 0,3 mm @ F7 Resolução do espaço do objeto: 4,7 μm Telecentricidade do espaço do objeto: ≤ 0,06 ° Tipo de interface: C-Mount Dimensões: 152,6 mm × Φ44 mm Peso: 350 g Luz coaxial: Temperatura de funcionamento suportada: -10 ~ 50 ° C Certificação: RoHS2.0

O MVL-KT-1-110C-V3 se destaca em aplicações onde a precisão é primordial. Sua distorção óptica mínima de ≤ 0,06% e baixa telecentricidade no espaço do objeto de ≤ 0,06° garantem que as medições sejam altamente precisas e repetidas, mesmo com pequenas variações na posição ou altura do objeto. A substancial profundidade de campo de ±0,3 mm em F7 permite imagens nítidas de objetos com níveis de superfície variados, melhorando as capacidades de inspeção. Esta lente telecêntrica é compatível com uma ampla gama de câmeras de visão automática devido à sua interface C-Mount padrão.

Características e Benefícios Avançados:

As lentes telecêntricas, como a MVL-KT-1-110C-V3, se distinguem por sua capacidade de manter uma ampliação constante, independentemente da distância do objeto da lente. Esta característica é vital para aplicações que exigem metrologia dimensional precisa e medição, como na indústria automotiva, eletrônica e farmacêutica. A eliminação do erro de paralaxe, um problema comum com lentes convencionais, garante que as medições não sejam distorcidas pela distorção da perspectiva, levando a uma detecção de defeitos e garantia de qualidade mais confiáveis. O suporte integrado para iluminação coaxial aumenta ainda mais sua utilidade, permitindo uma iluminação uniforme e direta do objeto alvo, crítica para imagens de alto contraste e a identificação de imperfeições sutis de superfície.

Aplicações industriais:

O robusto desempenho e a precisão do HIKROBOT MVL-KT-1-110C-V3 tornam-no ideal para uma variedade de cenários de automação industrial. Estes incluem:

Fabricação automotiva: Para inspeção precisa de componentes, verificação de montagem e controle de qualidade em linhas de produção. Montagem de eletrônica: Garantir a colocação precisa e inspeção de micro-componentes, juntas de solda e placas de circuito impresso. Farmacêuticos: Verificar a integridade da embalagem, contar pílulas e inspecionar os níveis de enchimento com alta precisão. Embalagem de alimentos e bebidas: inspeção de rótulos, integridade do selo e níveis de enchimento do produto para garantia de qualidade. Medição Geral de Precisão: Em qualquer lugar que seja necessária uma verificação dimensional exata, desde peças pequenas até conjuntos maiores.

Modelos HIKROBOT relacionados:

A família de lentes telecêntricas HIKROBOT oferece uma gama abrangente de soluções para atender às diversas necessidades de aplicação. Modelos notáveis nesta série incluem o MVL-KT-2-110, MVL-KT-3-110, MVL-KT-3-110C, MVL-KT-4-108, MVL-KT-4-108C, MVL-KT-05-110-V3, MVL-KT-05-220, MVL-KT-15-110, MVL-KT-0345-220, MVL-KBT-0438-118, MVL-HY-1-180C, MVL-HY-2-250, MVL-HY-3-110, MVL-HY-3-110C, MVL-HY-4-110, MVL-HY-4-110C Estes modelos oferecem um espectro de ampliações, distâncias de trabalho e compatibilidades de sensores para atender a vários requisitos de visão automática.

Perguntas frequentes (FAQs):

P: Qual é a principal vantagem de usar uma lente telecêntrica como a MVL-KT-1-110C-V3 na visão de máquina?

A principal vantagem é a eliminação do erro de paralaxe, o que leva a uma ampliação consistente e medições altamente precisas, independentemente de pequenas mudanças na distância ou altura do objeto. Isso é crucial para a metrologia de precisão e o controle de qualidade.

P: Como o MVL-KT-1-110C-V3 lida com diferentes alturas ou posições de objetos?

R: As lentes telecêntricas, por design, mantêm uma ampliação constante, o que significa que o tamanho percebido de um objeto não muda, mesmo que sua posição ou altura dentro da profundidade de campo varie. Isso garante medições fiáveis e repetidas.

P: Esta lente telecêntrica pode ser usada com diferentes tipos de câmeras?

R: Sim, o MVL-KT-1-110C-V3 possui uma interface C-Mount padrão, tornando-o compatível com uma ampla gama de câmeras de visão automática que utilizam esta montagem.

P: Quais setores industriais se beneficiam mais do uso de lentes telecêntricas?

R: Indústrias que exigem medições de alta precisão e precisão, como a fabricação automotiva, eletrônica, farmacêutica, embalagem de alimentos e bebidas e automação industrial geral, se beneficiam muito das lentes telecêntricas.

P: Como a baixa distorção óptica do MVL-KT-1-110C-V3 contribui para seu desempenho?

R: A distorção óptica extremamente baixa (≤ 0,06%) garante que a imagem capturada é uma representação verdadeira do objeto, minimizando erros de medição e fornecendo imagens que são praticamente livres de artefatos geométricos.

P: O MVL-KT-1-110C-V3 é adequado para aplicações que requerem controle de iluminação?

R: Sim, esta lente suporta iluminação coaxial, permitindo iluminação integrada e direta que é benéfica para aplicações que exigem alto contraste e imagem detalhada, especialmente para inspecionar superfícies reflexivas ou texturizadas.

P: Qual é a profundidade de campo típica desta lente e por que é importante?

R: A profundidade de campo é ± 0,3 mm em F7. Esta profundidade de campo relativamente grande garante que os objetos dentro desta faixa permaneçam em foco nítido, o que é crítico para inspecionar componentes com topografia de superfície variada ou quando foco consistente é difícil de manter.

P: Quais são as implicações da baixa telecentricidade do espaço de objetos (≤ 0,06°)?

A baixa telecentricidade do espaço de objetos significa que os raios principais são quase paralelos ao eixo óptico no espaço de objetos. Esta característica é fundamental para obter imagens verdadeiras à escala e minimizar erros de medição, particularmente para tarefas críticas de medição e inspeção dimensional.

P: Se o MVL-KT-1-110C-V3 estiver sem estoque, quais são alguns modelos alternativos que devo considerar?

R: Se este modelo específico não estiver disponível, entre em contato com a Beijing ZhongPing Technology Co., Ltd. para obter a disponibilidade atual de estoque e explorar alternativas compatíveis da extensa série de lentes telecêntricas HIKROBOT, como modelos da série MVL-MY ou MVL-HY, que oferecem várias ampliações e especificações.

P: Como posso obter uma cotação em tempo real e verificar a disponibilidade de estoque para o MVL-KT-1-110C-V3?

R: Para os preços mais atualizados e informações de estoque em tempo real, entre em contato com Beijing ZhongPing Technology Co., Ltd. 当日最优报价 (cotação ao vivo) com base nas condições atuais do mercado e nos níveis de inventário.
