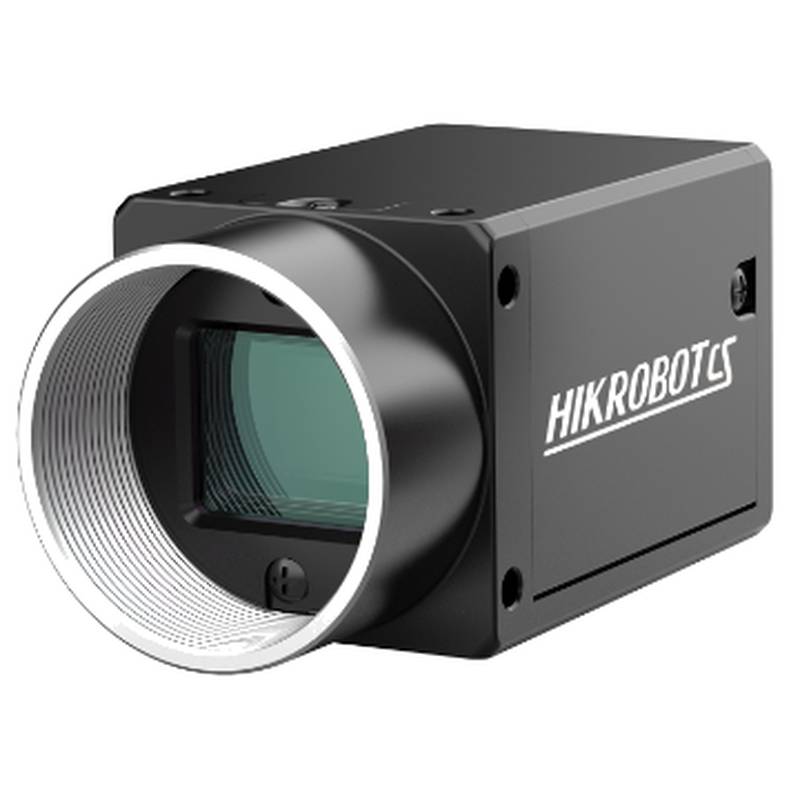

Câmera Monocromática GigE Vision de Alta Resolução HIKROBOT MV-CH123-10GM 12MP

A HIKROBOT MV-CH123-10GM é uma câmera GigE Vision de alta resolução projetada para aplicações industriais exigentes que requerem captura de detalhes excepcional e transmissão de dados confiável. Esta câmera monocromática utiliza um sensor Sony IMX545 para atingir sua impressionante resolução de 12 megapixels, permitindo tarefas precisas de inspeção, medição e orientação em ambientes de produção automatizados. Como uma câmera GigE Vision, ela aproveita a infraestrutura Ethernet padrão para conectividade robusta e flexível, suportando aquisição e controle de imagem de alta velocidade em longas distâncias sem a necessidade de placas de aquisição dedicadas. A implementação do padrão GigE Vision garante interoperabilidade e simplifica a integração do sistema com vários componentes de hardware e software de visão computacional. Para processos industriais críticos, minimizar o tempo de inatividade e garantir um desempenho consistente é fundamental, tornando câmeras como a MV-CH123-10GM essenciais para manter a eficiência operacional e a qualidade do produto.

Posicionamento do Tipo e Categoria de Produto

A HIKROBOT MV-CH123-10GM é classificada como uma câmera GigE Vision monocromática de varredura de área de alta resolução. Ela se enquadra na categoria mais ampla de câmeras industriais de visão computacional, especificamente projetadas para aplicações que exigem aquisição detalhada de imagens. Câmeras GigE Vision, conforme definido pelo padrão A3, utilizam tecnologia Ethernet para transmitir dados de imagem e sinais de controle da câmera, oferecendo vantagens em termos de cabeamento flexível, transmissão de longa distância (até 100 metros sem repetidor por folha de dados do fabricante) e capacidades de rede com várias câmeras. Ao contrário das câmeras que exigem placas de aquisição dedicadas, as câmeras GigE Vision podem se conectar diretamente à placa Ethernet de um computador, simplificando a configuração do sistema e reduzindo custos. A designação "alta resolução", geralmente referindo-se a câmeras com 5 megapixels ou mais, garante a captura de detalhes intrincados cruciais para tarefas como detecção precisa de defeitos e medições exatas. A saída monocromática deste modelo específico é frequentemente preferida em ambientes industriais por sua maior sensibilidade e menor ruído em comparação com câmeras coloridas, aumentando ainda mais sua adequação para análise detalhada.

Especificações Técnicas

Modelo do Sensor: Sony IMX545

Tipo de Sensor: CMOS, Global Shutter

Resolução: 4096 × 3000 pixels

Tamanho do Pixel: 2,74 µm × 2,74 µm

Taxa de Quadros: 9,6 fps @ 4096 × 3000 (por folha de dados do fabricante)

Interface: GigE Vision

Montagem da Lente: C-mount

Tempo de Exposição: 3 μs ~ 10 seg

Consumo de Energia (Típico @12V DC): 3,0 W / 2,9 W

Temperatura de Operação: 0–50 °C

Dimensões: 29 mm × 29 mm × 30 mm

Peso: Aprox. 80 g

Destaques Técnicos

A MV-CH123-10GM possui uma resolução de 4096 × 3000, o que se traduz na captura de imagens com mais de 12 milhões de pixels. Essa alta contagem de pixels é crucial para aplicações de visão computacional onde a detecção de defeitos minúsculos e medições precisas são essenciais. O mecanismo de obturador global do sensor Sony IMX545 garante que toda a imagem seja capturada simultaneamente, eliminando o desfoque de movimento e a distorção, o que é fundamental ao capturar objetos em movimento rápido ou em ambientes industriais dinâmicos. Essa escolha de design contribui diretamente para melhorar a precisão e a confiabilidade em tarefas como inspeção de qualidade e orientação robótica.

A interface GigE Vision fornece um protocolo de comunicação robusto e padronizado sobre Ethernet, permitindo a transmissão de dados de até 100 metros sem um repetidor. Esse alcance estendido e a dependência da infraestrutura Ethernet comum simplificam o design do sistema e reduzem os custos de instalação, especialmente em grandes fábricas. Além disso, o padrão GigE Vision garante a interoperabilidade entre componentes de diferentes fabricantes, reduzindo os riscos de integração do sistema e facilitando a manutenção. O baixo consumo de energia típico da câmera de 3,0 W também contribui para a eficiência energética em sistemas automatizados.

Cenários de Aplicação

Orientação de Montagem de Precisão: A resolução de 4096 × 3000 da câmera fornece os detalhes necessários para guiar com precisão os braços robóticos para a colocação de componentes, minimizando erros e aumentando a produção em manufatura de alto volume. Sua tecnologia de obturador global garante imagens claras de peças em movimento, reduzindo tempos de ciclo e melhorando a precisão da montagem. Essa precisão aprimorada reduz significativamente as instâncias de defeitos de produto e retrabalho, estendendo assim a vida útil dos bens fabricados. Metrologia e Inspeção de Alta Precisão: Com um tamanho de pixel de 2,74 µm × 2,74 µm, a MV-CH123-10GM é capaz de discernir características muito pequenas para tarefas detalhadas de metrologia e inspeção. Isso permite a detecção de imperfeições microscópicas em superfícies ou dentro de componentes que seriam perdidas por câmeras de menor resolução. As capacidades de imagem detalhada contribuem para manter rigorosos padrões de controle de qualidade e reduzir reclamações de garantia. Leitura de Código e OCR em Ambientes Complexos: A alta resolução e a saída monocromática da câmera permitem a leitura confiável de códigos 1D/2D desafiadores e o reconhecimento óptico de caracteres (OCR), mesmo em condições de iluminação variadas ou em superfícies texturizadas. Isso garante o rastreamento preciso de peças e materiais em todo o processo de produção. A precisão aprimorada da captura de dados para rastreabilidade e gerenciamento de inventário contribui diretamente para a otimização das operações da cadeia de suprimentos. Inspeção de Alimentos e Farmacêuticos: Em indústrias onde a higiene e o controle de qualidade preciso são críticos, a capacidade da câmera de detectar contaminação sutil, defeitos ou objetos estranhos em alta velocidade é inestimável. As imagens claras facilitam a conformidade com rigorosos padrões regulatórios. A detecção consistente de anomalias minúsculas nos produtos garante a adesão às regulamentações de segurança e aumenta a confiança do consumidor.

Recomendações de Seleção

Adequado para: Aplicações que requerem alto detalhe e precisão, como inspeção de PCB, análise de defeitos de superfície ou medição de peças intrincadas. A resolução de 4096 × 3000 e o tamanho de pixel de 2,74 µm são bem adequados para identificar características menores que 10 µm, quando combinados com óptica apropriada. Sua interface GigE Vision é ideal para sistemas que necessitam de transferência de dados robusta e de longa distância e integração com infraestrutura Ethernet existente. Não adequado para: Aplicações que exigem taxas de quadros extremamente altas acima de 9,6 fps na resolução máxima, ou ambientes com flutuações extremas de temperatura fora da faixa de operação de 0–50 °C. A saída monocromática também a torna inadequada para aplicações onde a informação de cor é crítica para identificação ou inspeção.

Este modelo, o MV-CH123-10GM, faz parte da série CH da Hikrobot, que também inclui opções de interface USB3.0, 10GigE, Camera Link e CoaXPress. Para aplicações que priorizam maior largura de banda e taxas de quadros sobre GigE, modelos com interfaces 10GigE ou Camera Link da mesma série CH podem ser mais apropriados, oferecendo throughput de dados significativamente mais rápido.

Perguntas Frequentes

1. Qual é a resolução efetiva máxima da câmera HIKROBOT MV-CH123-10GM?

A resolução efetiva máxima da HIKROBOT MV-CH123-10GM é de 4096×3000 pixels, fornecendo um total de mais de 12,3 megapixels de acordo com a folha de dados do sensor CMOS Sony IMX545. Essa alta resolução permite a captura de detalhes extremamente finos, críticos para tarefas de inspeção industrial, como verificação de juntas de solda de PCB, detecção de defeitos na superfície de wafers e medição dimensional de precisão de até 0,05 mm em um campo de visão de 200 mm. O mecanismo de obturador global do sensor garante clareza de imagem ao eliminar artefatos de movimento ao capturar objetos em movimento rápido nas linhas de produção. Para aplicações que exigem contagens de pixels ainda maiores, explorar outros modelos dentro da série CH da Hikrobot, como as variantes de 25 MP, pode ser benéfico, embora geralmente a taxas de quadros reduzidas. Nossa equipe técnica pode auxiliar na comparação de opções de resolução com base em seus requisitos específicos de inspeção.

2. A HIKROBOT MV-CH123-10GM pode ser usada com lentes de fabricantes diferentes da Hikrobot?

Sim, a câmera HIKROBOT MV-CH123-10GM está equipada com uma montagem de lente C-mount padrão (especificação de rosca de 1 polegada, 32 TPI), tornando-a compatível com uma ampla gama de lentes C-mount de fabricantes como Fujinon, Kowa, Navitar e Schneider. A resolução de 4096×3000 da câmera com pixels de 2,74 µm×2,74 µm requer uma lente de alta qualidade capaz de resolver pelo menos 160 lp/mm no centro para alcançar qualidade de imagem ideal — a maioria das lentes padrão de 5 MP é insuficiente para essa densidade de pixels. Ao selecionar uma lente, considere sua capacidade de resolução (recomendado 10 MP ou superior) e certifique-se de que ela suporte o padrão C-mount com a distância focal traseira correta para o tamanho do sensor da MV-CH123-10GM. Oferecemos orientação na seleção de lentes para ajudá-lo a combinar a óptica apropriada com seu campo de visão e requisitos de distância de trabalho específicos.

3. Qual é o prazo de entrega típico para a HIKROBOT MV-CH123-10GM?

O prazo de entrega padrão para a MV-CH123-10GM é tipicamente de 3 a 7 dias úteis após a confirmação do pedido, pois este modelo da série CH é regularmente estocado em nossa rede de distribuição regional. Para pedidos acima de 20 unidades ou que exijam configurações personalizadas, o prazo de entrega se estende para aproximadamente 2 a 3 semanas para acomodar a configuração de fábrica, calibração e procedimentos de verificação de qualidade. A Beijing Zhongping Technology mantém estoque para este popular modelo GigE de 12 MP para apoiar os cronogramas de produção do cliente sem longos tempos de espera de fabricação. Para requisitos de entrega urgentes, recomendamos entrar em contato com nossa equipe de logística com o prazo do seu projeto para confirmar a disponibilidade de estoque em tempo real e possíveis opções de envio acelerado no momento da colocação do pedido.

4. Como a interface GigE Vision da MV-CH123-10GM facilita a transmissão de dados de longa distância?

A interface GigE Vision permite a transmissão de dados por meio de cabos Ethernet padrão para distâncias de até 100 metros sem um repetidor, tornando-a significativamente mais flexível do que USB 3.0 (geralmente limitado a 3-5 metros) ou Camera Link (limitado a 10-15 metros) para implantações em fábricas de grande escala. Essa capacidade de longa distância é facilitada pelo protocolo GigE Vision, que empacota eficientemente os dados de imagem para transmissão em redes Ethernet usando pacotes TCP/IP e UDP/IP padrão. A interface GigE da MV-CH123-10GM também suporta Precision Time Protocol (PTP/IEEE 1588) para sincronização de várias câmeras, garantindo comunicação confiável mesmo em grandes instalações industriais com câmeras distribuídas por extensas áreas de produção. Para aplicações que exigem distâncias superiores a 100 metros, recomendamos o uso de extensores GigE ou conversores de fibra óptica para manter a integridade do sinal.

5. Quais são as limitações ambientais para operar a HIKROBOT MV-CH123-10GM?

A câmera HIKROBOT MV-CH123-10GM foi projetada para operar em uma faixa de temperatura ambiente de 0°C a 50°C, com capacidade de armazenamento de -30°C a 70°C quando não está ligada. Essa especificação de temperatura de operação é típica para câmeras industriais desta classe e é adequada para a maioria dos ambientes de fábrica, incluindo salas limpas e pisos de produção em geral. Para instalações em ambientes que se aproximam do limite superior de 50°C, recomendamos garantir fluxo de ar adequado ao redor do invólucro da câmera — pelo menos 10 mm de folga em todos os lados — para evitar superaquecimento localizado que possa afetar o desempenho do sensor ou a qualidade da imagem. Para aplicações que exigem operação abaixo de 0°C ou acima de 50°C, considere câmeras alternativas com especificações de temperatura estendidas ou controles ambientais apropriados, como jaquetas de resfriamento ou gabinetes aquecidos.

6. A HIKROBOT MV-CH123-10GM é adequada para aplicações que exigem informações de cor?

Não, a HIKROBOT MV-CH123-10GM é uma câmera monocromática e, portanto, não é adequada para aplicações onde a informação de cor é essencial para tarefas de identificação, classificação ou inspeção. Sua força reside na captura de imagens detalhadas de alto contraste com excelente relação sinal-ruído, tornando-a ideal para tarefas como medição dimensional, detecção de defeitos de superfície, leitura de código de barras e localização de bordas, onde a distinção de variações em escala de cinza é fundamental. Para tarefas dependentes de cor, como verificação de etiquetas coloridas, classificação de componentes RGB ou inspeção de qualidade de alimentos, recomendamos a variante colorida deste modelo de câmera (MV-CH123-10GC) ou outros modelos de câmera colorida Hikrobot. Nossa equipe técnica pode ajudar a avaliar se monocromático ou colorido é a melhor escolha para seus requisitos de aplicação específicos.

7. Qual software é compatível com a HIKROBOT MV-CH123-10GM para aquisição e processamento de imagens?

A HIKROBOT MV-CH123-10GM é compatível com software de visão computacional que adere ao protocolo GigE Vision e ao padrão GenICam, garantindo interoperabilidade com uma ampla gama de ferramentas e bibliotecas de desenvolvimento de visão de terceiros. A câmera foi verificada quanto à compatibilidade com o próprio software MVS da Hikrobot, bem como com as principais bibliotecas de visão, incluindo Halcon, VisionPro, OpenCV, Matrox MIL e Cognex VisionPro, sem a necessidade de drivers proprietários. Essa padronização garante que todos os parâmetros da câmera — incluindo tempo de exposição, ganho, modo de gatilho e configurações de ROI — sejam acessíveis por meio de nós GenICam padronizados em diferentes plataformas de software. Para suporte à integração personalizada, nossa equipe técnica pode fornecer código de exemplo e arquivos de configuração para acelerar seu desenvolvimento de software e implantação de sistema.

8. Qual é o consumo de energia típico da HIKROBOT MV-CH123-10GM?

O consumo de energia típico para a HIKROBOT MV-CH123-10GM é de aproximadamente 3,0 W a 12V DC, contribuindo para a eficiência energética em sistemas de visão computacional e reduzindo a geração de calor dentro do invólucro da câmera durante a operação contínua. A câmera pode ser alimentada por uma entrada de 12V DC através de seu conector Hirose de 6 pinos ou via Power over Ethernet (PoE, compatível com IEEE 802.3af), se suportado pela configuração da interface GigE, simplificando a instalação ao reduzir a necessidade de cabos de energia separados. O baixo consumo de energia também torna a MV-CH123-10GM adequada para sistemas de inspeção alimentados por bateria ou móveis, onde a eficiência energética é uma consideração crítica. Para instalações PoE, certifique-se de que seu switch de rede ou injetor forneça um orçamento de energia suficiente (pelo menos 15,4 W por porta) para suportar os 3,0 W da câmera, juntamente com quaisquer periféricos adicionais.

9. Como posso garantir a qualidade e a resolução ideais da imagem ao usar a HIKROBOT MV-CH123-10GM?

Para alcançar a qualidade e a resolução ideais da imagem com a MV-CH123-10GM, é crucial emparelhar a câmera com uma lente de alta qualidade que corresponda à sua resolução de 12,3 MP (4096×3000 pixels) e interface C-mount. O tamanho do pixel de 2,74 µm×2,74 µm exige uma lente com poder de resolução óptica suficiente — recomendado pelo menos 160 lp/mm no centro — para utilizar totalmente as capacidades do sensor. Além disso, a iluminação adequada é essencial; recomendamos o uso de iluminação LED difusa ou estruturada que forneça iluminação uniforme em todo o campo de visão sem criar pontos quentes ou sombras que possam degradar o contraste da imagem. Para aplicações sensíveis a vibrações, certifique-se de que a câmera esteja firmemente montada usando os furos de montagem fornecidos (roscas M3) para evitar microvibrações que possam borrar os detalhes no nível do pixel de 2,74 µm. Nossa equipe técnica oferece suporte de configuração específico para aplicações, incluindo otimização do tempo de exposição e ajuste de ganho, para ajudá-lo a obter a melhor qualidade de imagem possível para suas tarefas de inspeção específicas.

10. Quais garantias e suporte pós-venda estão disponíveis para a HIKROBOT MV-CH123-10GM?

A Beijing Zhongping Technology fornece uma garantia do fabricante de 24 meses para a MV-CH123-10GM, cobrindo defeitos de materiais e mão de obra em condições normais de operação, a partir da data de instalação ou 30 meses a partir da data de envio, o que ocorrer primeiro, de acordo com a política padrão da Hikrobot para câmeras de varredura de área da série CH. A garantia cobre defeitos do sensor, falhas de componentes eletrônicos e problemas mecânicos decorrentes de falhas de fabricação, mas exclui danos por fonte de alimentação inadequada, descarga eletrostática, impacto físico ou exposição a condições fora das especificações da câmera. Para reivindicações de garantia, processamento de RMA ou suporte técnico, entre em contato com nossa equipe de suporte com seu número de pedido de compra e data de instalação — cuidamos do processo completo de devolução, incluindo coordenação de envio e arranjo de substituição. Opções de garantia estendida estão disponíveis — entre em contato conosco para obter os termos de cobertura e preços.
