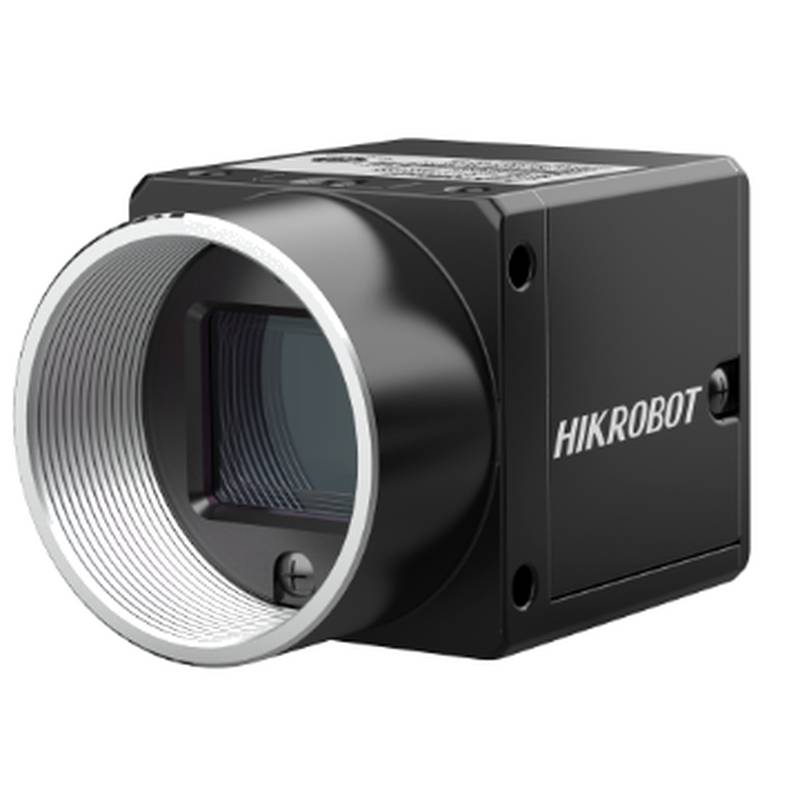

Câmera de visão computacional HIKROBOT MV-CH120-60UM V5 12MP USB3 com alta taxa de quadros USB

A HIKROBOT MV-CH120-60UM V5 é uma câmera de visão de máquina USB3 de 12MP projetada para tarefas exigentes de automação industrial que requerem imagens de alta resolução em alta taxa de quadros. Esta câmera foi desenvolvida para capturar imagens detalhadas em tempo real, tornando-a um componente essencial em sistemas de controle de qualidade, inspeção e orientação de robôs. Seu design robusto e recursos avançados garantem um desempenho confiável em ambientes de fabricação desafiadores, atendendo à necessidade de aquisição de dados visuais precisa e eficiente em processos industriais modernos.

Posicionamento do Tipo e Categoria de Produto

A HIKROBOT MV-CH120-60UM V5 é classificada como uma câmera de varredura de área de alta resolução dentro da categoria de produtos de visão de máquina. Essas câmeras são caracterizadas por sua capacidade de capturar uma imagem 2D completa de uma vez, em oposição às câmeras de varredura de linha que capturam dados linha por linha. Como uma câmera USB3 Vision, ela adere ao padrão USB3 Vision que, em conjunto com o protocolo GenICam, garante ampla compatibilidade com várias plataformas de software de visão de máquina e simplifica a integração do sistema. Esse posicionamento destaca sua adequação para aplicações que exigem imagens detalhadas e transferência rápida de dados, diferenciando-a de câmeras de menor resolução ou com interface mais lenta. Com base nessa classificação, sua interface USB 3.0 oferece largura de banda significativamente maior e latência menor em comparação com USB 2.0, tornando-a ideal para aplicações de alta taxa de quadros.

Especificações Técnicas

Tipo de Sensor: CMOS, Global Shutter

Modelo do Sensor: Stacked BSI

Tamanho do Pixel: 3,45 μm × 3,45 μm

Tamanho do Sensor: 1,1"

Resolução: 4096 × 3000

Taxa Máx. de Quadros: 30,7 fps @ 4096 × 3000 (Mono 8)

Faixa Dinâmica: 67,5 dB

SNR: 44,2 dB

Ganho: 0 dB a 12 dB

Tempo de Exposição: 45 μs a 10 seg

Modo de Exposição: Desligado/Uma Vez/Contínuo

Mono/Cor: Mono

Formato do Pixel: Mono 8/10/10Packed/12/12Packed

Binning: Suporta 1 × 1, 2 × 2, 4 × 4

Decimation: Suporta 1 × 1, 2 × 2, 4 × 4

Imagem Invertida: Suporta saída de imagem invertida horizontal e vertical

Interface de Dados: USB 3.0, compatível com USB 2.0

I/O Digital: conector P7 de 6 pinos fornece energia e I/O, incluindo entrada opto-isolada × 1 (Linha 0), saída opto-isolada × 1 (Linha 1) e I/O bidirecional não isolado × 1 (Linha 2)

Fonte de Alimentação: 9 VDC - 24 VDC via conector USB 3.0 ou P7

Montagem da Lente: Montagem C

Dimensões: 29 mm × 29 mm × 30 mm

Peso: Aprox. 80 g

Proteção de Ingresso: IP40

Temp. de Trabalho Mín.: -10 °C

Temp. de Trabalho Máx.: 50 °C

Software Cliente: MVS ou software de terceiros que atenda ao Protocolo USB3 Vision

Compatibilidade do Sistema Operacional: Windows 7/10 de 32/64 bits, Windows 11 de 64 bits, Linux de 32/64 bits

Certificação: CE, RoHS, KC

Destaques Técnicos

O sensor CMOS Stacked BSI da câmera, combinado com um tamanho de pixel de 3,45 μm, facilita excelente qualidade de imagem com sensibilidade de luz aprimorada e ruído reduzido. Essa escolha de design é crucial para aplicações que operam em diversas condições de iluminação ou que exigem inspeção detalhada de características finas, garantindo captura de imagem clara e precisa mesmo em cenários desafiadores. A tecnologia BSI (Back-Side Illuminated) do sensor aprimora as capacidades de captação de luz, o que é vital para alcançar o SNR especificado de 44,2 dB.

A implementação de uma interface USB 3.0 fornece capacidade de transferência de dados de alta largura de banda, crucial para uma câmera de alta resolução como esta que produz 4096 × 3000 pixels. Essa interface suporta uma taxa máxima de quadros de 30,7 fps na resolução total, permitindo aquisição e processamento de imagem em tempo real em aplicações de alta velocidade. A capacidade de acesso direto à memória (DMA) reduz ainda mais o uso da CPU, maximizando o desempenho da câmera para aplicações onde grandes quantidades de dados de imagem precisam ser transferidas e processadas rapidamente.

Cenários de Aplicação

Inspeção Óptica Automatizada (AOI) de Alta Velocidade A resolução de 4096 × 3000 combinada com uma taxa de quadros de 30,7 fps permite a inspeção rápida e detalhada de componentes eletrônicos, placas de circuito impresso e wafers de semicondutores, garantindo alta produtividade e precisão na detecção de defeitos. Essa capacidade ajuda a reduzir defeitos de fabricação e melhorar a qualidade do produto. Operações de Robótica e Pick-and-Place A capacidade da câmera de capturar imagens claras em alta taxa de quadros é essencial para sistemas de orientação de robôs. Ela permite o reconhecimento, localização e manipulação precisos de objetos, levando ao aumento da eficiência e precisão em linhas de montagem automatizadas e armazéns. Controle de Qualidade na Fabricação Em ambientes de fabricação geral, a MV-CH120-60UM V5 pode ser usada para inspeção detalhada de superfícies, medição dimensional e verificações de presença/ausência. Sua alta resolução garante que até mesmo falhas mínimas ou desvios das especificações sejam detectados, reduzindo em última instância o desperdício e melhorando a qualidade geral da produção. Imagens Médicas e Embalagens Farmacêuticas As capacidades de imagem detalhada da câmera podem ser aplicadas à inspeção de dispositivos médicos não invasivos ou à verificação de embalagens farmacêuticas, garantindo conformidade com rigorosos padrões da indústria e segurança do paciente. Isso contribui para a integridade aprimorada do produto e conformidade regulatória.

Recomendações de Seleção

Adequada para: Aplicações que exigem imagens de alta resolução com uma taxa de quadros substancial, como inspeção detalhada de componentes pequenos, linhas de montagem de alta velocidade e processos complexos de controle de qualidade. A resolução de 12MP e 30,7 fps na resolução total a tornam ideal para capturar detalhes intrincados sem sacrificar a velocidade. Não adequada para: Ambientes que exigem taxas de quadros extremamente altas além de 30,7 fps na resolução total ou aplicações que exigem operação em temperaturas extremas acima de 50 °C ou abaixo de -10 °C. Também é menos adequada para cenários onde comprimentos de cabo estendidos são críticos, pois o USB 3.0 normalmente tem limitações de comprimento de cabo mais curtas em comparação com interfaces como GigE Vision.

Um modelo comparável na série HIKROBOT CH é o MV-CH120-60UC, que oferece especificações semelhantes, mas está disponível em uma variante colorida para aplicações onde a informação de cor é crítica.

FAQ

1. Qual é a taxa máxima de quadros da HIKROBOT MV-CH120-60UM V5 na resolução total?

A taxa máxima de quadros para a HIKROBOT MV-CH120-60UM V5 em sua resolução total de 4096×3000 é de 30,7 fps quando configurada com o formato de pixel Mono 8, de acordo com a folha de dados do fabricante. Em profundidades de bits mais altas, como Mono 10 ou Mono 12, a taxa de quadros cai para aproximadamente 25,8 fps e 21,3 fps, respectivamente, devido aos requisitos de taxa de transferência de dados aumentada pela interface USB 3.0. Para aplicações que priorizam velocidade em vez de resolução em tons de cinza, recomendamos usar o formato Mono 8 e habilitar o modo de gatilho de hardware para minimizar a latência entre quadros. O desempenho de 30,7 fps é adequado para a maioria das tarefas de inspeção automatizada com velocidades de esteira de até 2 metros por segundo, como verificação de juntas de solda de PCB e detecção de defeitos de superfície. Para aplicações que exigem taxas de quadros mais altas, considere usar a captura de ROI para reduzir a taxa de transferência de dados — por exemplo, um ROI de 1920×1080 pode atingir taxas de quadros superiores a 60 fps com base na arquitetura de leitura do sensor.

2. Esta câmera pode ser usada com software diferente do MVS da HIKROBOT?

Sim, a MV-CH120-60UM V5 é totalmente compatível com software de terceiros que adere ao Protocolo USB3 Vision e ao Padrão GenICam, permitindo a integração perfeita em ambientes de automação existentes. Essa conformidade garante que todos os parâmetros da câmera — incluindo tempo de exposição, ganho, modo de gatilho, configurações de ROI e configurações definidas pelo usuário — sejam acessíveis por meio de nós GenICam padronizados em diferentes plataformas de software sem a necessidade de drivers proprietários. A câmera foi verificada quanto à compatibilidade com as principais bibliotecas de visão, incluindo Halcon, VisionPro, OpenCV, Matrox MIL e Cognex VisionPro, bem como frameworks de código aberto. Essa flexibilidade de integração ampla permite que você incorpore a MV-CH120-60UM V5 em seu ambiente de software existente sem custos de licenciamento adicionais ou esforços complexos de migração. Para suporte à integração personalizada, nossa equipe técnica pode fornecer código de exemplo e arquivos de configuração para acelerar seu desenvolvimento de software.

3. Quais são os limites de temperatura operacional da HIKROBOT MV-CH120-60UM V5?

A MV-CH120-60UM V5 opera dentro de uma faixa de temperatura de -10°C a 50°C, com capacidade de armazenamento de -30°C a 70°C quando não energizada. A interface USB 3.0 e o design compacto do chassi contribuem para a dissipação eficiente de calor durante a operação contínua na taxa máxima de quadros. Para instalações em ambientes próximos ao limite superior de 50°C, recomendamos garantir fluxo de ar adequado ao redor da carcaça da câmera — pelo menos 10 mm de folga em todos os lados — e evitar exposição direta a fontes de calor, como aberturas de fornos ou carcaças de motores. Para aplicações que exigem operação abaixo de -10°C, considere modelos alternativos com classificações de temperatura estendidas; nossa equipe técnica pode fornecer recomendações específicas para suas condições ambientais.

4. Qual é o tempo de entrega típico para a HIKROBOT MV-CH120-60UM V5?

Para a configuração padrão da MV-CH120-60UM V5, enviamos dentro de 3 a 7 dias úteis após a confirmação do pedido. No entanto, se sua aplicação exigir firmware personalizado, calibração específica do sensor ou montagens de lente não padronizadas, adicione 2 a 3 semanas para engenharia de fábrica e verificação de qualidade. A Beijing Zhongping Technology oferece uma avaliação gratuita do tempo de entrega no momento da cotação — nossa equipe identificará quaisquer opções configuráveis que possam impactar a entrega antes que você se comprometa com o pedido.

5. Como a faixa dinâmica da MV-CH120-60UM V5 se compara a outras câmeras em sua classe?

A MV-CH120-60UM V5 oferece uma faixa dinâmica de 67,5 dB, de acordo com a folha de dados do fabricante, proporcionando uma capacidade equilibrada para capturar detalhes em áreas claras e escuras dentro de uma única cena industrial. Essa faixa dinâmica é comparável a outras câmeras de 12 MP na mesma faixa de preço, com concorrentes típicos oferecendo 65-70 dB no segmento de interface USB 3.0. O tamanho do pixel de 3,45μm, combinado com a arquitetura do sensor CMOS Stacked BSI, contribui para essa faixa dinâmica, minimizando a diafonia entre pixels adjacentes e reduzindo o ruído de corrente escura. Para aplicações que exigem alta faixa dinâmica superior a 70 dB — como inspeção de superfícies metálicas brilhantes ou materiais transparentes — recomendamos explorar a série HIKROBOT CH com sensores Sony Pregius S, que oferecem faixa dinâmica estendida. Nossa equipe técnica pode auxiliar na comparação de especificações para seus requisitos de aplicação específicos.

6. A MV-CH120-60UM V5 suporta alimentação externa se a energia USB for insuficiente?

Sim, embora a MV-CH120-60UM V5 possa ser alimentada via USB 3.0 de acordo com a Especificação de Carregamento de Bateria USB, ela também possui um conector P7 de 6 pinos que aceita uma fonte de alimentação externa de 9-24 VDC, de acordo com a folha de dados oficial. A alimentação externa é fortemente recomendada para implantações de cabo com mais de 3 metros ou ao usar cabos USB passivos que podem experimentar queda de tensão sob carga, o que pode causar quedas de quadros ou falhas de gatilho. A câmera consome aproximadamente 3,5 W em operação típica, e a entrada de alimentação externa fornece margem adicional para operação estável em ambientes de fábrica eletricamente ruidosos. Para instalações com várias câmeras compartilhando um único controlador USB, recomendamos fortemente o uso da entrada de alimentação externa para manter a captura de quadros consistente e evitar problemas de desempenho relacionados a subtensão.

7. Qual é o período de garantia da HIKROBOT MV-CH120-60UM V5?

A Beijing Zhongping Technology oferece uma garantia de fabricante de 24 meses para a MV-CH120-60UM V5, cobrindo defeitos de materiais e mão de obra sob condições normais de operação. O período de garantia começa a partir da data de instalação ou 30 meses a partir da data de envio, o que ocorrer primeiro, de acordo com a política padrão da HIKROBOT para câmeras de varredura de área da série CH. A garantia cobre defeitos do sensor, falhas de componentes eletrônicos e problemas mecânicos decorrentes de falhas de fabricação, mas exclui danos por fonte de alimentação inadequada, descarga eletrostática, impacto físico ou exposição a condições além das especificações nominais da câmera. Para reclamações de garantia, entre em contato com nossa equipe de suporte com seu número de ordem de compra e data de instalação — lidamos com todo o processo de RMA, incluindo coordenação de envio e arranjo de substituição.

8. Qual é a resolução da HIKROBOT MV-CH120-60UM V5 e como ela afeta o desempenho?

A HIKROBOT MV-CH120-60UM V5 possui uma resolução de 4096×3000 pixels (12,3 megapixels efetivos), permitindo a captura de detalhes muito finos, essenciais para tarefas precisas de inspeção e medição. Essa alta resolução fornece detalhes em nível de pixel suficientes para detectar defeitos tão pequenos quanto 0,05 mm em um campo de visão de 200 mm×150 mm, tornando-a adequada para inspeção de juntas de solda de PCB, verificação de alinhamento de componentes e metrologia dimensional de precisão. Embora uma resolução mais alta reduza a taxa de quadros máxima alcançável, esta câmera atinge 30,7 fps na resolução total devido à largura de banda de sua interface USB 3.0 SuperSpeed e ao design otimizado do sensor CMOS Stacked BSI. Para aplicações que priorizam velocidade em vez de resolução, a captura de ROI pode reduzir a taxa de transferência de dados — por exemplo, um ROI de 1280×960 pode atingir taxas de quadros superiores a 80 fps.

9. A MV-CH120-60UM V5 é adequada para condições de pouca luz?

A MV-CH120-60UM V5 utiliza um sensor CMOS Stacked BSI com um tamanho de pixel de 3,45μm×3,45μm e atinge uma Relação Sinal-Ruído (SNR) de 44,2 dB, proporcionando bom desempenho em condições moderadas de pouca luz. A arquitetura BSI (Backside Illuminated) posiciona os fotodiodos acima das camadas de fiação, aumentando a eficiência quântica para aproximadamente 72% nos comprimentos de onda de pico e melhorando a captação de luz em comparação com sensores front-side illuminated do mesmo tamanho de pixel. Para aplicações de pouca luz extrema — como inspeção de materiais escuros ou ambientes com níveis de iluminação abaixo de 10 lux — câmeras especializadas com sensores maiores (por exemplo, pixels de 5,86 μm) ou capacidades aprimoradas de pouca luz (por exemplo, série Sony Pregius S) podem ser mais adequadas. Recomendamos avaliar seus níveis mínimos de iluminação necessários e consultar nossa equipe técnica para verificação de desempenho específica em pouca luz.

10. Quais são as dimensões e o peso da MV-CH120-60UM V5?

A MV-CH120-60UM V5 possui dimensões compactas de 29 mm×29 mm×30 mm (excluindo a lente e o conector) e pesa aproximadamente 80 gramas, de acordo com as especificações do fabricante. Esse fator de forma compacto — aproximadamente do tamanho de uma caixa de fósforos — combinado com o design leve reduz o impacto da carga útil nos efetuadores finais de robôs e permite a instalação em sistemas com espaço restrito onde a folga é limitada a menos de 35 mm. O design de corpo quadrado suporta orientação de montagem flexível em configurações horizontais ou verticais, com dois orifícios de montagem M3 em cada lado para compatibilidade com suportes padrão. Para verificação de instalação, fornecemos desenhos 2D e modelos 3D STEP mediante solicitação para facilitar o planejamento de integração. Essas dimensões pequenas tornam a MV-CH120-60UM V5 particularmente adequada para arrays de múltiplas câmeras, veículos de inspeção móveis e sistemas de visão montados em robôs colaborativos.
