SIEMENS 7MB2337-4AU86-6PT1-ZC11+D15 Analisador de gás O2 digital IR

Visão geral

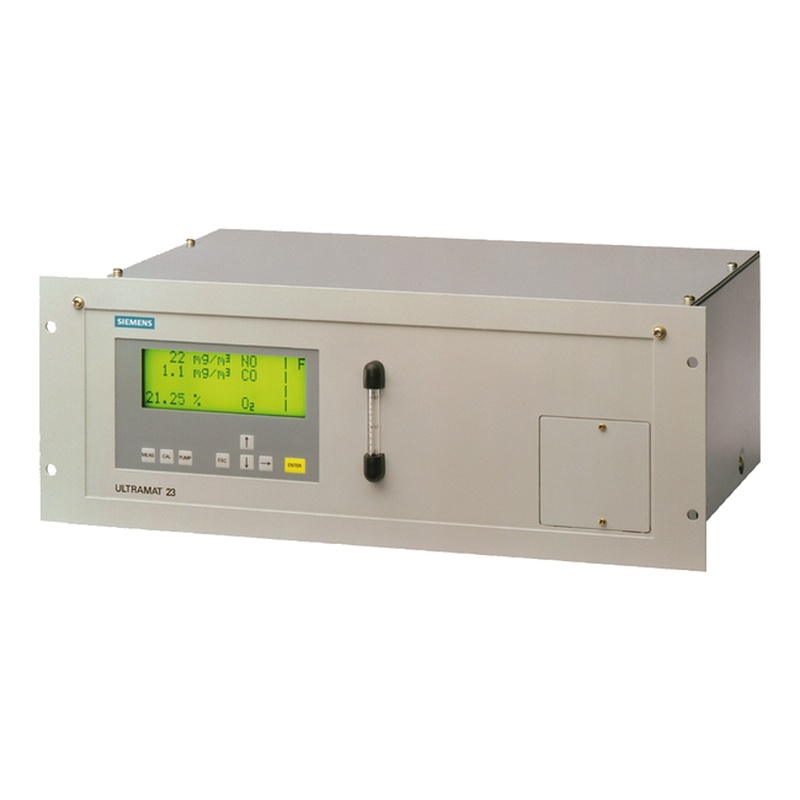

O Siemens Ultramat 23 (Modelo 7MB2337-4AU86-6PT1-ZC11+D15) é um analisador de configuração premium projetado para aplicações que exigem a máxima precisão na análise de vários gases. Esta sofisticada unidade plug-in de 19" mede simultaneamente três parâmetros chave: dois gases sensíveis ao infravermelho (CO e NO) e oxigênio (O). ₂)— com o ₂ detetado por meio de um método paramagnético de alta precisão.

Ao contrário dos modelos com vias de gás combinadas, ele apresenta vias de gás separadas para melhorar a integridade analítica. Este design torna-o ideal para relatórios rigorosos de conformidade ambiental e controle preciso de processos em ambientes industriais complexos onde a confiabilidade dos dados não é negociável.

1. Destaque tecnológico: Sensor de oxigênio paramagnético explicado

Uma característica definidora deste modelo é o seu paramagnético O ₂ sensor — uma atualização significativa das células eletroquímicas básicas. Seu princípio de funcionamento aproveita a propriedade paramagnética única do oxigênio (atração para campos magnéticos) e opera da seguinte forma:

O sensor usa um conjunto delicado de "halter" (cheio de nitrogênio) suspenso em um campo magnético.

Quando a amostra de gás contendo O ₂ entra no sensor, o ₂ As moléculas são atraídas para a parte mais forte do campo magnético, criando uma força mensurável que desvia o halter.

Esta deflexão é diretamente proporcional a O ₂ concentração.

Este método oferece precisão excepcional, estabilidade a longo prazo e deriva mínima, porque mede uma propriedade física fundamental, não uma reação química que se degrada ao longo do tempo.

2. Diferenciador chave: Caminhos de gás separados para medição sem compromissos

Ao contrário dos modelos anteriores com vias de gás combinadas, este analisador usa vias de gás separadas (2 canais). A amostra de gás é dividida em duas correntes independentes, cada uma dedicada a um componente IR (CO ou NO).

Este design avançado é crítico para aplicações onde:

Os dois gases IR podem interagir químicamente;

Um gás poderia interferir opticamente com a medição do outro em uma câmara compartilhada.

Caminhos separados garantem que a medição de cada componente permaneça totalmente isolada e pura, fornecendo a maior integridade de dados para a tomada de decisões críticas.

3. Especificações do produto e recursos avançados

Este modelo é otimizado para monitoramento de emissões de alta precisão, com intervalos especificados em mg/m³ (a unidade padrão para relatórios regulamentares) e conversão flexível integrada de unidades.

Tabela de especificações

Nome do produto Analisador de gás Siemens Ultramat 23

Número de modelo 7MB2337-4AU86-6PT1-ZC11+D15

Tecnologia NDIR (para 2 gases: CO & NO) + Paramagnético (para O ₂)

Faixas de medição (IR) CO: 0-150 a 0-750 mg/m³; NO: 0-100 a 0-750 mg/m³

O₂ Tecnologia Paramagnética ("Tipo Dumbbell")

Desenho de caminho de gás separado (caminhos dedicados para cada componente IR)

Fonte de alimentação AC 230 V, 60 Hz

Conversão de unidades Conversão selecionável: mg/m³ para ppm a 293K ou 273K

SO₂ Capacidade 100 mg/m³ disponível, mas não certificado

4. Aplicação crítica: O papel de O ₂ Normalização em Relatórios de Emissões

A combinação de medição de gás IR de alta precisão (em mg/m³) e um O paramagnético ₂ sensor faz deste analisador uma pedra angular do monitoramento de emissões legalmente obrigado.

As regulamentações ambientais muitas vezes exigem concentrações de poluentes (por exemplo, CO, NO). ₓ) para benormalizado a um padrão O ₂ nível (por exemplo, 3% ou 11%) - isso corrige a diluição pelo excesso de ar. O paramagnético O ₂ A precisão superior do sensor garante que este cálculo de normalização utilize dados confiáveis, o que é fundamental para gerar relatórios de conformidade legalmente defensíveis e evitar penalidades.

5. Resumo das vantagens

Superior O ₂ Precisão: a tecnologia paramagnética oferece precisão e estabilidade inigualáveis para O ₂ medição – essencial para a conformidade.

Integridade máxima da medição: vias de gás separadas eliminam a interferência cruzada entre componentes IR, garantindo leituras puras e independentes.

Preparação para regulamentação: saída direta de mg/m³ e conversão integrada de unidades simplificam o alinhamento com os padrões de relatório.

Adequação ao mercado global: a fonte de alimentação de 60 Hz torna-a compatível com regiões como a América do Norte (sem conversores de frequência externos necessários).

Perguntas frequentes (FAQs)

Qual é a vantagem de um O paramagnético ₂ Sensor sobre um eletrocímico?

Sensores paramagnéticos medir O ₂’ Propriedades magnéticas físicas - oferecendo melhor precisão e estabilidade a longo prazo sem degradação. As células eletroquímicas têm uma vida útil limitada, derivam ao longo do tempo e exigem substituição / calibração frequente.

2. Por que um analisador precisaria de caminhos de gás separados para diferentes componentes?

Caminhos separados impedem interação química ou interferência óptica entre gases em uma câmara compartilhada. Isso garante medições totalmente independentes, críticas para dados de alta integridade em conformidade ou controle de processo de precisão.

3. O que faz "SO ₂ 100 mg não certificado" significa?

O analisador pode ser configurado para medir SO ₂ a 100 mg/m³, mas essa medição não possui certificação formal (por exemplo, TÜV). É adequado para monitoramento de processos, mas não legalmente obrigado SO ₂ relatórios.

4. Por que a fonte de alimentação de 60 Hz é significativa?

60 Hz é a frequência elétrica padrão na América do Norte e outras regiões. Esta especificação garante a compatibilidade com redes locais, eliminando a necessidade de conversores de frequência externos.

5. Qual é o propósito da temperatura selecionável (293K/273K) para a conversão da unidade?

273K (0°C) e 293K (20°C) são temperaturas de referência comuns para conversão de unidades. Selecionar o correto garante a precisão ao converter mg/m³ em ppm, alinhando-se com os requisitos de relatório regionais/industriais.

6. Como funciona o sensor paramagnético "Dumbbell"?

Um "halter" cheio de nitrogênio é suspenso em um campo magnético. Quando a amostra de gás entra, O paramagnético ₂ As moléculas são atraídas para a área mais forte do campo magnético, desviando o halter. Esta deflexão é medida ópticamente e correlaciona-se diretamente com o ₂ concentração.
