Visão geral

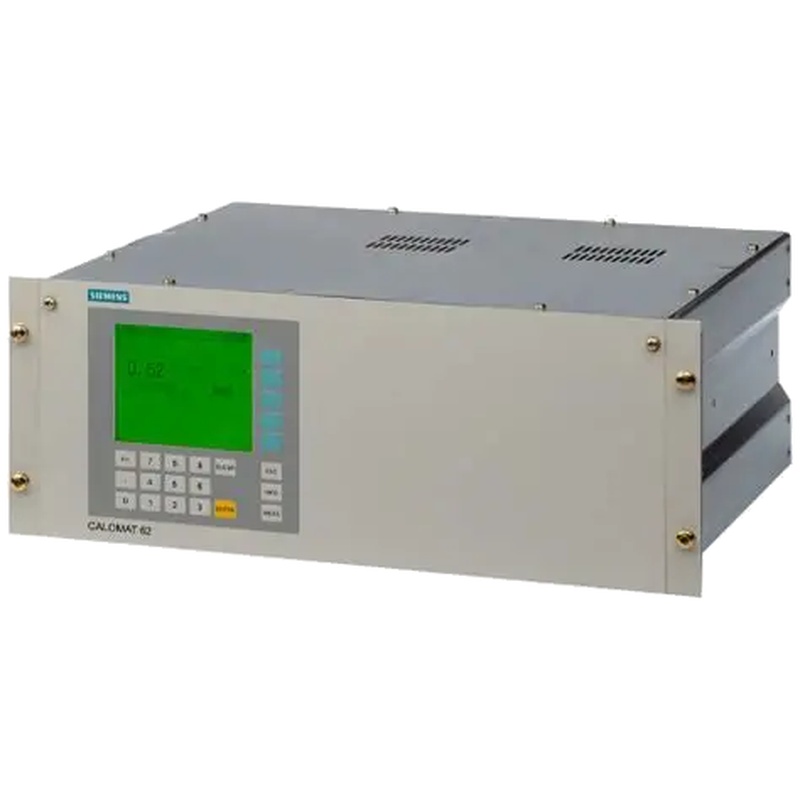

O Siemens CALOMAT 6 (Modelo 7MB2521-0AA00-1AA0) é um analisador de gás especializado projetado para uma tarefa de medição fundamentalmente diferente das unidades baseadas no infravermelho. Este dispositivo montado em rack de 19 "usa o princípio da condutividade térmica (TCD) para determinar com precisão a concentração de hidrogênio (H) ₂) em um nitrogênio (N ₂) fundo. Possui um intervalo de medição excepcionalmente amplo – de 0-1% a 0-100% H ₂— tornando-o crítico para cenários industriais em que o monitoramento e controle dos níveis de hidrogênio são essenciais para a segurança, qualidade e eficiência do processo. As principais aplicações incluem fornos de tratamento térmico e processos de síntese química.
1. Tecnologia principal: Detecção de condutividade térmica (TCD) desmistificada
Ao contrário dos métodos ópticos utilizados pelo Ultramat 23, o CALOMAT 6 opera com um princípio físico robusto: diferentes gases têm condutividade térmica distinta. O hidrogênio, por exemplo, tem uma condutividade térmica aproximadamente sete vezes maior do que o nitrogênio.
O analisador contém uma célula de medição com elementos aquecidos. Quando uma mistura de gás flui através desta célula, um maior teor de hidrogênio conduz o calor longe dos elementos de forma mais eficaz. Essa perda de calor faz com que a temperatura dos elementos (e, portanto, sua resistência elétrica) mude de forma precisa e mensurável - e essa mudança é diretamente proporcional à concentração de hidrogênio.
Este método TCD é altamente confiável, não requer consumíveis e é ideal para medir misturas de gases binários (como H ₂ in N₂).
2. Especificações do produto e características principais
Este modelo é definido pela sua simplicidade, ampla gama de medição e foco em H específicos. ₂/N₂ aplicações. As principais especificações incluem:
Nome do produto: Analisador de gás Siemens CALOMAT 6
Número de modelo: 7MB2521-0AA00-1AA0
Tecnologia principal: Detecção de condutividade térmica (TCD)
Medição alvo: Hidrogênio (H) ₂) concentração de nitrogênio (N ₂) fundo
Faixa de medição: 0-1% a 0-100% H ₂ (excepcionalmente amplo para uso versátil)
Fonte de alimentação: DC 24V (uma diferença notável dos analisadores de alimentação AC padrão)
Montagem: unidade plug-in de 19" (compatível com racks industriais padrão)
Conexões de gás: tubo de diâmetro externo (OD) de 6 mm (para integração perfeita com sistemas de gás de amostra)
3. A importância crítica da fonte de alimentação DC 24V
O uso de uma fonte de alimentação DC 24V é uma escolha deliberada de design que enfatiza o foco do analisador na segurança intrínseca e na robustez industrial.
Em muitas áreas onde o hidrogênio está presente - classificado como atmosferas explosivas (por zonas ATEX / IECEx) - o equipamento deve operar a baixa tensão e baixa energia para evitar a ignição. DC 24V é um padrão de segurança amplamente aceito para tais aplicações. Além disso, esta configuração de energia permite uma fácil integração com fontes de alimentação ininterruptas (UPS) para monitoramento contínuo durante flutuações de energia e alinha-se com arquiteturas comuns de E/S distribuídas e gabinetes de controle, melhorando a confiabilidade geral do sistema.
4. Aplicações primárias: Onde a medição de hidrogênio é fundamental
O CALOMAT 6 se destaca em cenários em que H ₂/N₂ atmosferas são fundamentais para o sucesso do processo:
Fornos de tratamento térmico industrial
É usado em processos de recozimento, sinterização e soldagem, onde H protetor ₂/N₂ As atmosferas impedem a oxidação de metais e garantem a qualidade consistente do produto. Precisão H ₂ O controle é vital para a obtenção das propriedades metalúrgicas corretas (por exemplo, dureza, ductilidade) nas peças acabadas.
Instalações Químicas e Petroquímicas
O analisador monitora H ₂ níveis em fluxos de processo, como durante a regeneração do catalisador ou como reagente em processos de hidrogenação (por exemplo, convertendo óleos em gorduras ou sintetizando produtos químicos). H exato ₂ a medição garante a eficiência da reação e evita desperdícios ou subprodutos inseguros.
Sistemas de refrigeração do gerador
Em usinas elétricas, o hidrogênio é usado como refrigerante para grandes geradores devido à sua alta condutividade térmica. O CALOMAT 6 monitora a entrada de ar (que cria ₂- misturas de ar) e verifica a pureza do H ₂ refrigerante - protegendo o equipamento de danos e garantindo uma operação segura.
5. Resumo das vantagens
Especializado em H ₂/N₂ Misturas: Otimizadas exclusivamente para este par binário, oferecendo alta precisão e estabilidade a longo prazo.
Excepcionalmente ampla gama: Medições a partir da traça H ₂ (0-1%, para a detecção de segurança/vazamento) para H puro ₂ (0-100%, para monitoramento de pureza), eliminando a necessidade de múltiplos analisadores.
Design intrinsecamente seguro: fonte de alimentação DC 24V permite o uso em atmosferas explosivas, alinhando-se com os padrões de segurança industrial.
Manutenção baixa: a tecnologia TCD não tem peças móveis ou células químicas consumíveis, reduzindo custos de manutenção e tempo de inatividade.
Perguntas frequentes (FAQs)
1. Como a TCD difere da NDIR?
O NDIR utiliza absorção de infravermelho específica do gás (ideal para traços de gás em misturas complexas). TCD mede a condutividade térmica, tornando-a perfeita para um componente principal (por exemplo, H ₂) em um fundo simples (por exemplo, N ₂)— robusto, mas menos específico para misturas complexas.
2. Por que apenas medir H ₂ in N₂?
A calibração depende da diferença fixa de condutividade térmica entre H ₂ and N₂. Um gás de fundo diferente (por exemplo, argão) mudaria esse contraste, causando erros significativos de medição. É calibrado para este par binário específico.
3. Quais são os benefícios do poder DC 24V?
DC 24V é um padrão de segurança para áreas explosivas, permite o backup de UPS para monitoramento contínuo e simplifica a integração com sistemas PLC/DCS que usam E/S DC.
4. Pode medir H ₂ em outros gases de fundo?
Não. Este modelo padrão é calibrado para N ₂ fundos. Medição H ₂ em outros gases (por exemplo, ar, CO) ₂) exigiria uma curva de calibração personalizada - não suportada aqui.
5. Por que uma faixa de medição tão ampla?
Versatilidade: o intervalo baixo (0-1%) lida com a detecção de segurança/vazamento, enquanto o intervalo alto (0-100%) monitora H ₂ pureza ou saída de produção - um analisador atende a múltiplas necessidades.
6. Que indústrias precisam de H ₂-in-N₂ monitoramento mais?
Metalurgia (tratamento térmico), química (hidrogenação / processos catalisadores) e geração de energia (pureza do refrigerante do gerador) dependem mais dessa medição.
