Visão geral

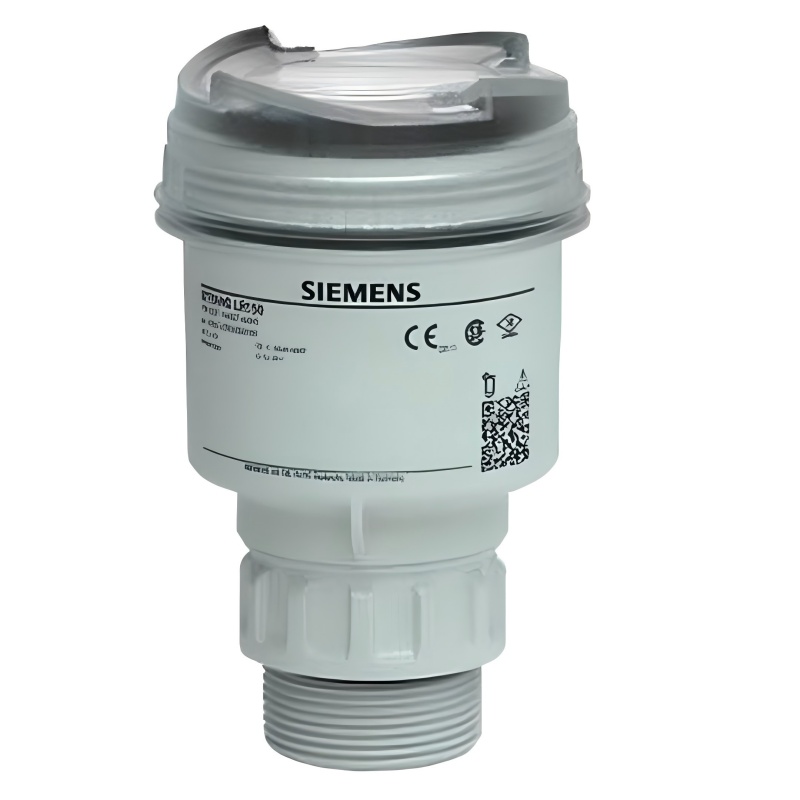

O Siemens SITRANS LR150 (Modelo 7ML5340-0AA07-4CF3) é um versátil transmissor de nível de radar de 2 fios de 24 GHz projetado para medição contínua e sem contato de líquidos, lodos e sólidos, com um alcance máximo de 15 metros. Como parte do portfólio de instrumentação de processo da Siemens, este dispositivo compacto e robusto se destaca em ambientes críticos de confiabilidade, aproveitando a tecnologia de radar de onda contínua modulada em frequência (FMCW) para fornecer medições altamente precisas e estáveis, mesmo em meio a condições de poeira, vapor ou processo flutuante.
Tecnologia principal: o princípio do radar FMCW explicado
Ao contrário das tecnologias mais antigas baseadas em contato ou ultra-sônicas, o SITRANS LR150 conta com tecnologia avançada de radar. Ele transmite um sinal de rádio de alta frequência contínuo de 24 GHz cuja frequência muda constantemente ao longo do tempo (modulação de frequência). Este sinal viaja para a superfície do material, reflete-se de volta para a antena do transmissor e o instrumento então compara a frequência do eco de retorno com a frequência sendo transmitida nesse momento exato.
A diferença entre essas duas frequências é diretamente proporcional à distância ao nível do material. Este princípio FMCW oferece uma excelente relação sinal-ruído, garantindo uma estabilidade e precisão de medição superiores, mesmo para materiais de baixa refletividade ou vasos com obstruções internas (por exemplo, agitadores).
Design do produto e principais características
O SITRANS LR150 é projetado para durabilidade industrial e facilidade de uso, com destaques de design, incluindo:
Factor de forma compacto e versátil: seu pequeno tamanho e construção leve simplificam a instalação em espaços apertados, como boços de tanques existentes ou fazendas de tanques lotadas, sem comprometer o desempenho.
Potência de laço de dois fios: Opera em um laço de dois fios padrão de 4-20 mA, usando o mesmo par de fios para energia e comunicação. Isso reduz os custos de instalação e simplifica a integração em sistemas de controle existentes.
Display integrado & amp; Interface do usuário: uma tela local incorporada (LDI) e botões intuitivos permitem configuração, comissionamento e diagnóstico no local - sem ferramentas adicionais necessárias, reduzindo o tempo de configuração.
Construção robusta: apresenta um gabinete durável com altas classificações de proteção contra a entrada (IP), garantindo resiliência em ambientes externos ou industriais severos (por exemplo, temperaturas extremas, umidade ou vibração).
Especificações técnicas
Os principais parâmetros técnicos do SITRANS LR150 sublinham sua precisão e adaptabilidade:
Nome do produto: Siemens SITRANS LR150 Transmissor de nível de radar
Número de modelo: 7ML5340-0AA07-4CF3
Tecnologia principal: Radar de onda contínua modulada com frequência de 24 GHz (FMCW)
Alcance de medição: Até 15 metros (49,2 pés)
Média medida: líquidos, lodos e sólidos a granel
Conexão do processo: Múltiplas opções de rosca ou flange (varia de acordo com o modelo específico, adaptado às necessidades da aplicação)
Fonte de alimentação: Dois fios, 4-20 mA HART® (alimentado por loop)
Saída de sinal: 4-20 mA HART® (para transmissão de dados sem problemas para sistemas de controle)
Precisão: Normalmente ±3 mm (garantindo alta precisão para o controle crítico do processo)
Aplicações primárias e casos de uso
A versatilidade do SITRANS LR150 torna-o um elemento básico em diversas indústrias, abordando desafios únicos de medição:
Água e Águas Residuales: Monitoramento de nível confiável em clarificadores, tanques de armazenamento e sumideiros – não afetados pela mudança da qualidade da água, bolhas ou sólidos suspensos que perturbam outras tecnologias.
Química e petroquímica: monitora com segurança líquidos agressivos e lodos corrosivos em tanques de armazenamento/processo. Seu design sem contato elimina riscos de corrosão da sonda ou acúmulo de material.
Manipulação de sólidos a granel: mede os níveis de pós, grãos e grânulos em silos, mesmo em condições de enchimento poeirento que cegam os sensores ultrassônicos. O radar FMCW corta poeira para leituras consistentes.
Alimentos e bebidas: Suporta o monitoramento do nível higiénico em tanques de armazenamento de ingredientes e recipientes de produtos acabados, com opções de materiais que atendem aos padrões de saneamento da indústria.
Resumo das vantagens
O SITRANS LR150 destaca-se pela sua capacidade de resolver pontos de dor comuns de medição de nível:
Operação sem contato: elimina problemas com acumulação de material, corrosão da sonda ou desgaste mecânico, prolongando a vida útil e reduzindo a manutenção.
Resiliência ao Caos do Processo: Desempenha de forma confiável apesar de poeira, vapor, espuma leve ou flutuações de temperatura/pressão – sem necessidade de recalibração frequente.
Instalação simplificada & amp; Configuração: a fácil montagem e um assistente guiado de "início rápido" (através da interface integrada) reduzem o tempo de comissionamento, mesmo para usuários não especializados.
Baixos custos do ciclo de vida: nenhuma peça móvel e um design robusto significam manutenção mínima ao longo de anos de operação, reduzindo os custos totais de propriedade.
Perguntas frequentes (FAQs)
1.Como a medição do nível do radar difere do ultra-sônico?
O radar usa ondas eletromagnéticas de alta frequência; ultra-sônico usa ondas sonoras. O radar não é afetado por mudanças na temperatura, pressão ou composição do espaço de vapor (que distorcem a velocidade do som, causando erros de ultra-som). É mais confiável em condições industriais difíceis.
2. O SITRANS LR150 é adequado para sólidos como gránulas de plástico?
Sim, sua frequência de 24 GHz e tecnologia FMCW fornecem sinais focados e reflexos fortes de superfícies sólidas, mesmo materiais de baixa dielétrica como pellets. Muito leve, pós finos podem precisar de avaliação, mas funciona excelente para a maioria dos gránulos.
3. O que significa a tecnologia de "dois fios" para a instalação?
A operação de dois fios usa o mesmo par de fios para energia e dados (sinal HART® de 4-20 mA). Isso elimina cabos de energia separados, reduzindo o tempo e os custos de instalação ao mesmo tempo que simplifica a integração em loops existentes.
4. Pode lidar com produtos químicos agressivos?
Sim, a resistência química depende da conexão do processo e do material da antena. A Siemens oferece opções como antenas revestidas de PVDF ou PTFE, que resistem a uma ampla gama de produtos químicos e lodos agressivos.
5. Como o dispositivo é calibrado/configurado?
Configure através da tela/botões integrados ou um comunicador HART. Um assistente de "início rápido" orienta a configuração básica, e o software avançado de processamento de eco muitas vezes funciona de forma eficaz sem calibração complexa no local.
6. Qual é a vantagem da frequência de 24 GHz?
24 GHz permite uma antena menor (para design compacto) e um ângulo de feixe mais estreito. O feixe estreito evita falsos ecos das paredes dos vasos, agitadores ou obstruções internas, aumentando a precisão da medição.
