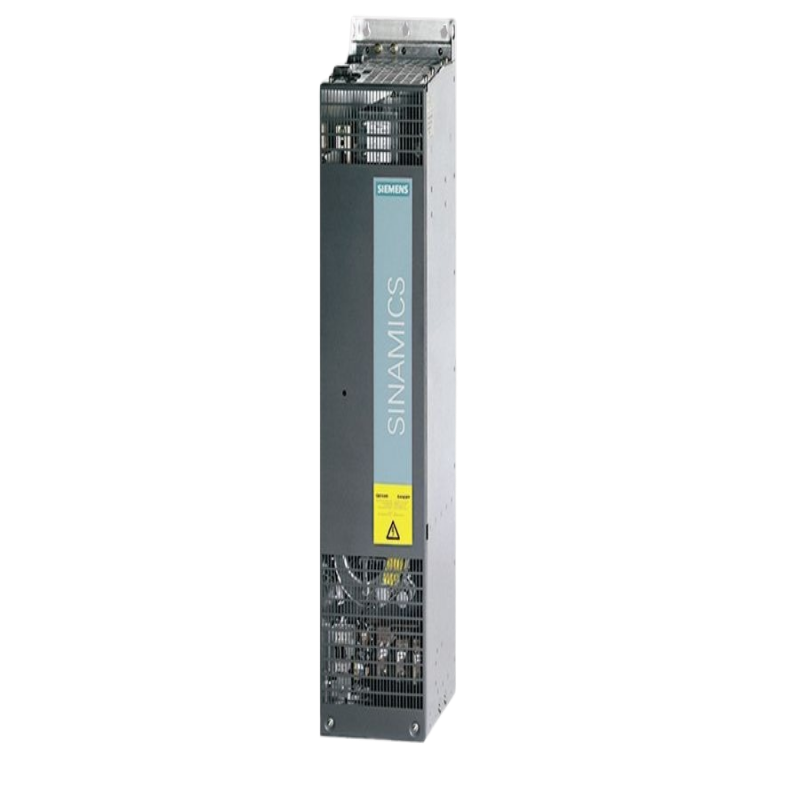

Siemens SINAMICS S120 Smart Line Module 6SL3330-6TE35-5AA3: Conversão regenerativa de alta potência para ambientes industriais exigentes
Visão geral
O Siemens 6SL3330-6TE35-5AA3 representa a escalabilidade da tecnologia comprovada de conversão de energia regenerativa nos escalões mais elevados das demandas de energia industrial. Como um módulo de linha inteligente (SLM) tipo chassis com uma capacidade formidável de 75 kW, esta unidade oferece os benefícios cruciais da regeneração de energia e alta qualidade de energia em um pacote robusto projetado para instalação de armários autônomos. Ele serve como o centro de potência fundamental para extensos sistemas de multi-acionamento, particularmente onde o perfil operacional envolve a desaceleração frequente de cargas de alta inércia. Ao recuperar energia de freiagem em vez de dissipá-la como calor residual, este SLM transforma um centro de custos em uma fonte de eficiência, tornando-o uma escolha economicamente e tecnicamente astuta para aplicações pesadas em manuseio de materiais, indústrias de processos e automação em grande escala.

1. Arquitetura do produto: Especificações técnicas e filosofia de design
Projetado para aplicações de alta potência, o 6SL3330-6TE35-5AA3 incorpora uma filosofia de desempenho robusto e design amigável ao serviço, diferindo significativamente de suas contrapartes compactas de tamanho de livro em sua abordagem ao calor
gestão e integridade estrutural.
1.1 Dados técnicos chave
Parâmetro
Especificação
Número do artigo 6SL3330-6TE35-5AA3
Tipo de produto SINAMICS S120 Módulo de Linha Inteligente (SLM)
Tipo de chassi de design
Tensão de entrada 3 AC 380 - 480 V ± 10%, 50/60 Hz
Potência de saída 75 kW
Corrente de saída nominal 140 A
Tensão de ligação DC não regulada
Capacidade regenerativa Sim
Método de resfriamento Resfriamento a ar forçado com ventilador integrado
Comunicação DRIVE-CLiQ
1.2 Atributos tecnológicos básicos
Front End Regenerativa IGBT de Alta Potência: Neste nível de potência, o uso da tecnologia IGBT é essencial para lidar com as correntes substanciais envolvidas. Esta arquitetura permite que o módulo funcione como um retificador durante a condução e uma transição perfeita para um inversor durante a freiagem, alimentando energia de volta à rede. Esta capacidade é crítica para aplicações como guindastes ou transportadores de descida, onde ignorar a regeneração levaria a custos de energia proibitivos e desafios de refrigeração complexos.
Sistema de arrefecimento a ar forçado dedicado: Ao contrário dos módulos booksize que dependem de um fluxo de ar a nível do sistema, este SLM tipo chassi incorpora seu próprio sistema de arrefecimento a ar forçado integrado. Este conjunto dedicado de ventilador e dissipador de calor é projetado para expulsar proativamente o calor significativo gerado a 75 kW de potência contínua, garantindo estabilidade operacional e evitando a deslocação térmica em condições ambientais exigentes.
Ligação DC não regulamentada & amp; Integração do sistema: Como todos os SLMs, ele fornece uma ligação CC não regulada, o que significa que a tensão flutua com a fonte de entrada. Embora isso o diferencie de um ALM, ele permanece perfeitamente adequado para a grande maioria das aplicações de alta potência. A integração total no ecossistema S120 é alcançada através do DRIVE-CLiQ, permitindo controle centralizado, diagnóstico abrangente e gerenciamento de parâmetros da Unidade de Controle supervisora.
2. Benefícios de desempenho e aplicação
A proposta de valor deste SLM de 75 kW é realizada através de eficiência energética aprimorada, simplificação do sistema e confiabilidade operacional em ambientes industriais de grande escala.
Redução substancial dos custos operacionais: a capacidade de regenerar 75 kW de potência de travagem se traduz diretamente em contas de eletricidade drasticamente menores. Em aplicações intensivas, como pás de mineração, grandes bancos de teste ou linhas de processamento de aço, o retorno sobre o investimento pode ser notavelmente rápido, justificando a despesa inicial de capital através de poupanças de energia contínuas.
Eliminação de resistores de freio de alta capacidade: para um sistema de 75 kW, o uso de um BLM não regenerativo exigiria um banco de resistores de freio grande, caro e que consome espaço. O SLM elimina completamente essa necessidade, liberando espaço no armário, reduzindo a complexidade da instalação e eliminando uma importante fonte de calor indesejado dentro da sala de controle, reduzindo assim a carga HVAC.
Construção robusta para longevidade industrial: O design tipo chassi é construído para suportar as tensões elétricas e mecânicas da indústria pesada. Sua construção robusta e resfriamento dedicado tornam-no mais resistente aos ambientes desafiadores frequentemente encontrados nas indústrias de mineração, metais e cimento, contribuindo para um maior tempo de atividade geral do sistema.
Perspectiva ampliada: o papel estratégico dos módulos regenerativos de alta potência
A escolha de um componente de potência deste calibre é uma decisão estratégica que impacta toda a arquitetura elétrica e de controle de uma grande máquina ou sistema.
1. Selecção do módulo de potência de navegação em níveis elevados de potência
A matriz de decisão entre BLM, SLM e ALM torna-se cada vez mais crítica à medida que os níveis de potência aumentam, com implicações para custo, complexidade e desempenho.
A limitação do BLM de alta potência: Embora um módulo de linha básica (BLM) seja uma opção teórica, sua praticidade diminui drasticamente acima de ~ 30 kW. As resistências de freiagem necessárias para dissipar dezenas de kilowatts de energia tornam-se fisicamente enormes, geram calor extremo e apresentam um desafio significativo de segurança e gerenciamento de instalações. O custo operacional de desperdiçar essa energia também se torna substancial.
O SLM como escolha inteligente padrão: Para a grande maioria das aplicações de alta potência que requerem regeneração, o SLM tipo chassis torna-se a escolha sensata padrão. Ele oferece o principal benefício da recuperação de energia e correção de fatores de alta potência sem o custo premium da ligação CC totalmente regulada oferecida por um ALM tipo chassi. É o cavalo de trabalho para a indústria pesada consciente da energia.
O ALM para o Desempenho Último: Um ALM tipo chassi seria selecionado quando a aplicação for excepcionalmente sensível às variações de tensão do barramento CC. Isso é tipicamente reservado para as aplicações mais exigentes de alta dinâmica, como os fusos principais de máquinas-ferramentas gigantes de tipo pórtico ou laminadores de alta precisão, onde a manutenção da capacidade total de binário durante um mergulho de tensão de rede é não negociável.
Insight da seleção:
A escolha neste nível de potência é menos sobre a funcionalidade básica e mais sobre a qualidade do controle de potência e as demandas específicas do processo. O SLM oferece um excelente equilíbrio, proporcionando regeneração inteligente e melhoria do fator de potência para aplicações que são robustas o suficiente para lidar com pequenas variações de ligação CC.
2. Imperativos de Projeto de Sistema para SLMs Tipo Chassis
A integração de um SLM de alta potência requer um planejamento cuidadoso além do próprio módulo.
Componentes do lado da linha obrigatórios: Um SLM desta classificação deve ser emparelhado com um filtro de linha ou reator de linha adequadamente classificado. Este componente não é opcional; é fundamental para limitar os harmônicos de corrente para atender às normas IEEE-519 ou semelhantes, protegendo o módulo de transientes do lado da linha e assegurando a comutação estável dos IGBTs.
Requisitos de unidade de controle poderosa: Um ônibus DC de alta potência muitas vezes fornece numerosos módulos de motor. Isso requer uma unidade de controle poderosa (como o CU320-2) com conectividade DRIVE-CLiQ suficiente e potência de processamento para gerenciar todo o sistema de acionamento de forma eficaz. A configuração, feita via SINAMICS Startdrive, envolve a configuração da topologia de potência e a definição do controle do fluxo de energia entre os módulos.
Refrigeração e Logística Espacial: O instalador deve garantir que o gabinete de controle forneça uma liberdade adequada para a entrada de ar e a saída do SLM, conforme especificado pela Siemens. A temperatura ambiente deve ser controlada e o ar de resfriamento deve estar livre de poeira e detritos excessivos para evitar a obstrução dos dissipadores de calor e prejudicar o desempenho de resfriamento ao longo do tempo.
Perguntas frequentes (FAQs)
Por que o design tipo chassi é necessário para um SLM de 75 kW?
O design tipo chassi é ditado pela gestão térmica. Um conversor de potência de 75 kW gera calor substancial que não pode ser efetivamente dissipado através dos métodos passivos / convetivos usados em módulos de tamanho de livro menor. O sistema integrado de resfriamento a ar forçado no SLM tipo chassi é projetado para rejeitar ativamente esse calor, garantindo que os IGBTs e outros componentes operem dentro de sua faixa de temperatura segura, garantindo assim confiabilidade e desempenho nominal.
2. Como a ligação DC "não regulada" afeta um motor de 75 kW?
Para a maioria dos motores de alta potência que impulsionam bombas, ventiladores, transportadores ou elevadores, o efeito é insignificante. Essas aplicações são normalmente robustas para pequenas variações de tensão de alimentação. O binário do motor é proporcional ao quadrado da tensão, de modo que um pequeno mergulho na tensão da rede (e, portanto, a ligação CC) resulta em um pequeno mergulho no binário disponível, que muitas vezes é inconsequente. Só se torna uma questão crítica em aplicações de alta precisão e alta dinâmica onde o binário deve ser inabalável, exigindo um ALM.
3. Este SLM pode ser usado como uma unidade autônoma para fornecer um ônibus CC com drives não Siemens?
Embora tecnicamente possível, é fortemente desencorajado e nega o valor central do produto. A operação, proteção e diagnóstico do SLM estão profundamente integrados com o sistema de controle SINAMICS S120 via DRIVE-CLiQ. Usar-o com unidades de terceiros exigiria um sistema de controle externo complexo e não confiável para o próprio SLM, anulando garantias e sacrificando as funções coordenadas de segurança e otimização de um sistema de unidade unificado.
4. Quais são os principais pontos de manutenção para este SLM de alta potência?
A manutenção primária é preventiva e se concentra na integridade do sistema de refrigeração. É fundamental inspecionar e limpar regularmente os filtros de admissão de ar (se equipados) e os dissipadores de calor para garantir o fluxo de ar sem obstáculos. O monitoramento da temperatura do módulo e do estado do ventilador através do diagnóstico do controlador permite a manutenção preditiva. Também é recomendado verificar periodicamente a estanqueidade das conexões de alta potência durante o tempo de inatividade programado para evitar pontos quentes e potenciais falhas.
5. A regeneração de energia deste SLM é compatível com qualquer rede de fábrica?
Geralmente, sim, mas com uma consideração importante. A energia regenerada é limpa, energia sinusoidal. No entanto, o transformador da fábrica e o sistema de distribuição elétrica devem ser capazes de "absorver" ou "afundar" essa energia. Isso geralmente não é um problema, pois a energia regenerada é consumida por outras cargas no mesmo transformador. No entanto, em um cenário com muito poucas outras cargas (por exemplo, uma fábrica quase ociosa), é aconselhável consultar um engenheiro elétrico para garantir a estabilidade do sistema.
