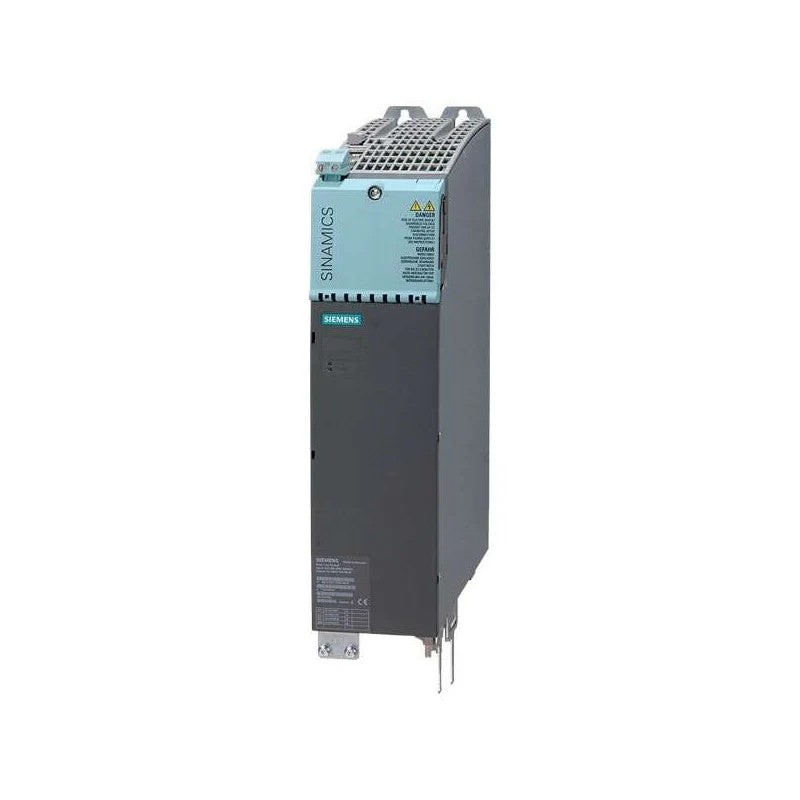

Siemens 6SL3130-1TE22-0AA0 módulo de linha básica 20kW 600VDC fonte de alimentação

Siemens SINAMICS S120 Módulo de Linha Básica 6SL3130-1TE22-0AA0: A fonte de alimentação econômica e robusta para aplicações de acionamento padrãoO Siemens 6SL3130-1TE22-0AA0 é um módulo de linha básica (BLM) dentro da família de acionamentos SINAMICS S120, e···

Siemens SINAMICS S120 Módulo de Linha Básica 6SL3130-1TE22-0AA0: A fonte de alimentação econômica e robusta para aplicações de acionamento padrão

O Siemens 6SL3130-1TE22-0AA0 é um módulo de linha básica (BLM) dentro da família de acionamentos SINAMICS S120, encarnando uma filosofia de design centrada na eficiência de custo e confiabilidade para aplicações industriais padrão. Este módulo de fonte de alimentação de 20kW, formatado em tamanho de livro, serve como um componente fundamental em sistemas de barramento CC, realizando a tarefa essencial de converter a potência AC trifásica de entrada em uma tensão CC que alimenta os módulos de motor a jusante.

Sua operação simples e não regenerativa torna-o uma escolha ideal para aplicações com frenagem infrequente ou onde a dinâmica do processo não justifica o investimento em módulos regenerativos mais avançados. Projetado para integração em armários de controle, este módulo de engenharia alemã fornece uma base de energia sólida e confiável para uma ampla gama de tarefas de automação, desde simples acionamentos de bombas e ventiladores até sistemas transportadores.


Núcleo do produto: Especificações técnicas e design funcional

O 6SL3130-1TE22-0AA0 opera com um princípio de retificação simples, utilizando diodos ou tiristores para alcançar sua conversão de potência. Esta escolha de design é a chave para sua robustez e acessibilidade.

Siemens 6SL3130-1TE22-0AA0 módulo de linha básica 20kW 600VDC fonte de alimentação

Dados técnicos chave:

Especificação do parâmetro


Análise funcional em profundidade:

Rectificação não regenerativa: Como um BLM, este módulo funciona como uma rua de direção única para energia elétrica. Ele só pode converter energia CA da rede em energia CC para o sistema de acionamento. Quando o motor atua como um gerador (por exemplo, durante a desaceleração), o BLM não pode inverter essa energia de volta para a rede. Esta energia de freiagem deve ser dissipada externamente, tipicamente através de uma resistência de freiagem e da unidade de freiagem associada.


Link DC não regulado: a tensão DC de saída não é estabilizada por componentes ativos. Flutua em proporção à tensão AC de entrada, geralmente cerca de 1,35 vezes seu valor. Para uma fonte de 400V, isso resulta em uma tensão de barramento DC de aproximadamente 540V. Embora isso seja suficiente para muitas aplicações, significa que o sistema é mais suscetível a variações de desempenho causadas por caídas na tensão da rede.


Circuito de pré-carregamento integrado: Como outros módulos de linha S120, o BLM incorpora um circuito de pré-carregamento para energizar com segurança os condensadores de ligação DC na inicialização, evitando corrente de entrada excessiva. Para este BLM de 20kW, este circuito inclui uma resistência de pré-carregamento e um contador de bypass interno.


Integração completa do sistema via DRIVE-CLiQ: Apesar de sua funcionalidade básica de potência, o módulo está totalmente integrado na arquitetura de controle S120. A interface DRIVE-CLiQ permite que a Unidade de Controle Central (por exemplo, CU320-2) identifique automaticamente o módulo, monitore seu estado (como temperatura e falhas) e gerencie a estrutura de potência global sem problemas.


Cenários de aplicação e valor operacional


Aplicações padrão orientadas ao custo: é perfeitamente adequado para conduzir bombas, ventiladores, compressores e transportadores onde a freiagem controlada e a recuperação de energia não são necessárias. Nestas aplicações de trabalho contínuo, a poupança inicial de custos sobre um SLM ou ALM pode ser significativa sem comprometer o desempenho operacional.


Sistemas com baixas cargas regenerativas: Em máquinas onde eventos de freiagem são infrequentes e de baixa energia, o custo de adicionar uma resistência de freiagem é muitas vezes menor do que a diferença de preço entre um BLM e um módulo regenerativo. Isso torna o BLM uma escolha economicamente saudável.


Arquitetura de sistema simplificada: para OEMs que constroem máquinas padrão, o BLM oferece uma solução de alimentação simples e confiável. Sua integração no ecossistema S120 através do DRIVE-CLiQ garante fácil comissionamento e diagnóstico, enquanto sua simplicidade elétrica reduz a complexidade do projeto.


Perspectiva Expandida: O Papel Estratégico dos Módulos de Linha Básica em um Portfólio Diverso


Compreender a posição da BLM no contexto mais amplo das tecnologias de conversão de energia é crucial para fazer uma seleção técnica e economicamente otimizada.


A hierarquia do módulo de potência: BLM vs. SLM vs. ALM


Módulo de Linha Básica (BLM - Este Modelo): A opção mais econômica de nível inicial. É não regenerativo, tem uma ligação CC não regulada e requer uma resistência de freiagem externa para desaceleração. É a escolha padrão para aplicações sensíveis ao custo sem frenagem frequente.


Módulo de Linha Inteligente (SLM): A solução de meio terreno. É regenerativo, o que significa que pode alimentar a energia de freio de volta à rede, economizando energia e eliminando a resistência de freio. No entanto, ele compartilha a característica do BLM de uma ligação DC não regulada. É ideal para aplicações com frenagem frequente onde uma tensão DC estável não é crítica.


Módulo de Linha Ativa (ALM): A opção de alto desempenho. É regenerativo e fornece uma tensão de ligação CC perfeitamente regulada (por exemplo, uma 600 V estável), garantindo um desempenho consistente do motor independentemente das flutuações da rede. Ele também oferece um fator de potência quase perfeito. Isso tem um custo inicial maior e é reservado para aplicações de alta dinâmica e precisão.

Quadro de Decisão:

Escolha um BLM quando a aplicação tiver frenagem infrequente, baixo potencial de recuperação de energia e o condutor primário é o custo inicial mais baixo.

Escolha um SLM quando a poupança de energia da regeneração é desejada e a tensão da ligação CC pode variar.

Escolha um ALM quando o processo requer uma tensão de ligação DC absolutamente estável para o máximo desempenho e qualidade de energia superior.

Notas de Desenho e Implementação de Sistemas Críticos


A unidade de freio obrigatória: uma unidade de freio (por exemplo, da série 6SL3000-0BE) e uma resistência de freio de tamanho adequado não são acessórios opcionais para um BLM; São componentes essenciais do sistema. Esta unidade muda a resistência para o circuito sempre que a tensão do barramento CC excede um limiar, dissipando a energia de freiagem como calor. A resistência deve ser instalada fora do armário de controle com ventilação adequada.


Pré-carregamento e Componentes Externos: Enquanto o BLM tem um circuito de pré-carregamento interno, um contator de linha externa ainda é necessário para a entrada de energia principal. A sequência de controle deve primeiro fechar este contador de linha para iniciar a pré-carga, e uma vez concluída, o contador de bypass interno do BLM fecha.


Refrigeração e Instalação Física: Como um módulo booksize, ele depende do fluxo de ar controlado dentro de uma pilha booksize. A adesão às diretrizes de instalação da Siemens em relação às margens, às especificações de binário para conexões de energia (por exemplo, parafusos M6 com binário de 6 Nm) e à capacidade de resfriamento global do gabinete é vital para a confiabilidade a longo prazo.


Perguntas frequentes (FAQs)

Qual é a limitação operacional mais significativa de um BLM em comparação com um SLM?

A limitação mais significativa é a sua incapacidade de regenerar a energia de freio. Um SLM pode alimentar essa energia de volta à rede, reduzindo o consumo global de energia. Em contraste, um BLM deve desperdiçar essa energia como calor em uma resistência de freiagem. Isso não só aumenta os custos de eletricidade, mas também gera calor indesejado dentro da instalação, o que pode exigir resfriamento adicional.


Como a tensão de ligação CC "não regulada" afeta o desempenho do meu motor?

Uma ligação CC não regulada significa que a tensão disponível para os módulos do motor está diretamente ligada à tensão da rede. Se a tensão da linha cair em 10%, o barramento CC e a tensão e o binário disponíveis do motor também cairão. Para aplicações robustas como bombas e ventiladores, isso geralmente é aceitável. Para fusos de alta precisão ou aplicações que devem manter o binário total durante as interrupções, a tensão estável de um ALM é necessária.


A interface DRIVE-CLiQ deste BLM é usada para controle?

Não, não para o controle ativo da conversão de potência. A interface DRIVE-CLiQ no BLM é usada principalmente para identificação, monitoramento e segurança. Ele permite que a Unidade de Controle do sistema detecte automaticamente o módulo, leia sua placa de tipo, monitore seu estado (temperatura, falhas) e implemente funções de segurança como Safe Torque Off (STO). O processo de retificação real é uma função passiva e não controlada.


Este BLM de 20kW pode fornecer vários módulos de motor em um ônibus DC comum?

Sim, com certeza. Este é um conceito central do sistema S120. Este BLM de 20 kW estabelece um barramento DC comum que pode fornecer qualquer combinação de módulos de motor S120 (por exemplo, um módulo de 10 kW e dois módulos de 5 kW). A potência contínua total extraída por todos os módulos do motor do barramento CC não deve exceder a potência nominal de 20 kW do BLM.


Quais são os principais pontos de manutenção para um BLM?

A manutenção é principalmente preventiva. O foco principal deve ser garantir que os caminhos de resfriamento sejam limpos e sem obstáculos. Verifique periodicamente a estanqueidade das conexões de alta potência durante o tempo de inatividade programado. O item de manutenção mais crítico é muitas vezes a resistência de freio externa; Certifique-se de estar limpo e ter fluxo de ar ilimitado para evitar o sobreaquecimento. O monitoramento da temperatura e do histórico de falhas do módulo através do controlador fornece dados valiosos para manutenção preditiva.
