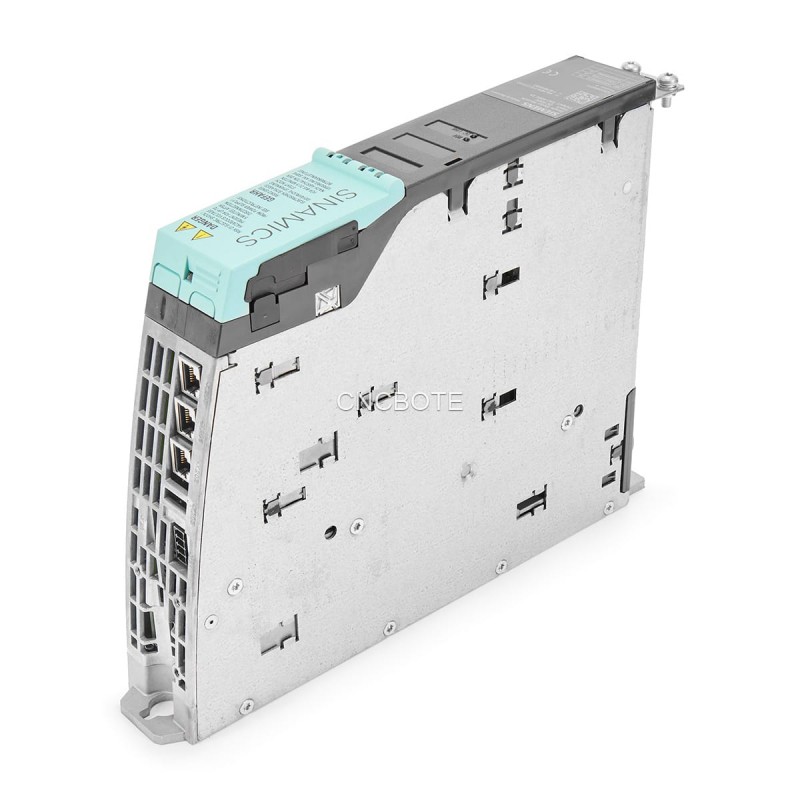

Siemens 6SL3420-1TE13-0AA0 Booksize Inversor de unidade de eixo único

Siemens 6SL3420-1TE13-0AA0: Módulo de accionamento de eixo único compacto para controle de movimento de precisão

O Siemens 6SL3420-1TE13-0AA0 é um módulo de acionamento de eixo único da família SINAMICS S120, projetado para precisão e eficiência em sistemas de automação multi-eixos. Este inversor de acionamento de tamanho livro fornece potência controlada de um ônibus CC comum diretamente para um motor, permitindo um controle preciso sobre a velocidade e o binário em uma unidade compacta e refrigerada por ar internamente. Projetado para integração perfeita em armários de controle, oferece uma solução confiável e escalável para uma vasta gama de aplicações industriais, desde embalagem e manuseio de materiais até robótica industrial. Seu design modular e capacidades avançadas de controle tornam-no um componente fundamental para arquiteturas modernas de controle de movimento.

1. Visão geral do produto e integração de sistemas

O Siemens 6SL3420-1TE13-0AA0 opera como um componente de potência chave dentro do sistema multi-acionamento SINAMICS S120. Funciona como um inversor, tirando energia de um ônibus central de 600V CC fornecido por um módulo de linha separado (como um módulo de linha básico, inteligente ou ativo) e convertindo-o em uma saída AC de três fases controlada para o motor.

Este módulo de acionamento de eixo único é projetado com foco na montagem de alta densidade. Seu fator de forma fino e de tamanho de livro permite que várias unidades sejam instaladas lado a lado em um trilho de montagem, otimizando dramaticamente o espaço dentro dos painéis de controle. Enquanto o próprio módulo contém a eletrônica de potência, ele conta com uma Unidade de Controle Siemens separada (por exemplo, CU320-2) para sua inteligência. A unidade de controle executa todas as tarefas de controle de movimento e comunica-se com o módulo de acionamento através da interface DRIVE-CLiQ integrada. Esta conexão digital permite a configuração automática, monitoramento em tempo real e diagnóstico abrangente, simplificando todo o ciclo de vida da comissionamento à manutenção.

2. Especificações técnicas detalhadas

O 6SL3420-1TE13-0AA0 é definido por robustos parâmetros técnicos que sublinham sua adequação para ambientes industriais exigentes. Ele aceita uma tensão de entrada de ligação DC variando de 510 a 720 V DC e fornece uma saída AC trifásica de até 400 V.

Em termos de desempenho de saída, o módulo tem uma corrente nominal de 3 Amps e uma corrente de carga básica de 2,6 Amps, suportando motores com uma potência nominal típica de 1,6 kW. Para a gestão térmica, usa um sistema de arrefecimento a ar interno eficiente – suficiente para o seu design compacto sem exigir condução externa.

O inversor de unidade booksize está equipado com uma ampla gama de interfaces para integração perfeita do sistema, incluindo duas interfaces de ligação DC via barras integradas, uma conexão de fonte de alimentação eletrônica DC de 24 V e três portas DRIVE-CLiQ para comunicação e controle. Características adicionais incluem uma conexão de motor através de um conector de plug, uma entrada de desconexião de torque seguro (STO) para segurança, uma saída de controle de freio e uma entrada de sensor de temperatura. Em termos de dimensões físicas, o módulo é compacto: 50 mm de largura, 270 mm de altura e 226 mm de profundidade, com um peso de aproximadamente 2,7 kg.

3. Características principais e vantagens de design

3.1 Arquitetura de controle dedicada de eixo único

Como um módulo de acionamento de eixo único dedicado, o 6SL3420-1TE13-0AA0 fornece controle focado para um motor. Isso simplifica a comissionamento e resolução de problemas, pois todos os parâmetros e diagnósticos para esse eixo específico estão contidos em um loop de controle claro e isolado gerenciado pela Unidade de Controle global.

3.2 Fator de forma de tamanho de livro otimizado pelo espaço

O design booksize é um facilitador chave para a construção de armários de controle compactos. Este formato padronizado e estreito permite a montagem de alta densidade, o que significa que os fabricantes de máquinas podem integrar mais eixos de acionamento em uma pegada menor - uma vantagem crítica na paisagem de fabricação de hoje, onde o espaço de painel muitas vezes é premium.

3.3 Controle avançado de vetores e padrões de pulso otimizados

O módulo executa sofisticados algoritmos de controle vetorial ditados pela Unidade de Controle, permitindo a regulação precisa de velocidade e binário para alta resposta dinâmica em aplicações exigentes. Além disso, utiliza padrões de pulso otimizados, que contribuem para uma operação mais suave do motor, redução das perdas de comutação e menor ruído acústico do motor.

3.4 Segurança integrada e diagnóstico abrangente

O módulo suporta as funções "Safety Integrated" da Siemens, incluindo uma entrada de desligamento de torque seguro (STO), permitindo que ele faça parte do sistema de segurança global de uma máquina e ajude a alcançar os níveis de integridade de segurança necessários. A interface DRIVE-CLiQ fornece acesso em tempo real a dados operacionais (por exemplo, corrente de saída, temperatura do módulo) e códigos de falha detalhados, permitindo manutenção preditiva e solução rápida de problemas para minimizar o potencial tempo de inatividade.

4. Benefícios de desempenho e aplicação

O design técnico do 6SL3420-1TE13-0AA0 traduz-se em benefícios diretos para construtores de máquinas e usuários finais:

Flexibilidade e escalabilidade do sistema aprimoradas: em máquinas complexas com múltiplos eixos móveis, o uso de módulos de acionamento individuais de eixo único cria uma arquitetura modular e escalável. Os designers de sistemas podem facilmente adicionar ou modificar eixos de acionamento sem redesenhar significativamente, oferecendo grande flexibilidade para máquinas personalizadas ou expansões futuras.

Alto desempenho dinâmico e precisão: a combinação de poderosos algoritmos de controle vetorial e tecnologia IGBT de comutação rápida oferece excelente desempenho dinâmico. Isso é crucial para aplicações que exigem aceleração/desaceleração rápida, posicionamento preciso e saída de binário consistente, contribuindo diretamente para a alta qualidade e rendimento do produto.

Manutenção simplificada e tempo de inatividade reduzido: o sistema DRIVE-CLiQ permite que a Unidade de Controle reconheça automaticamente o módulo. Esta funcionalidade "plug-and-play", combinada com diagnóstico centralizado e gerenciamento de parâmetros, reduz drasticamente o tempo de comissionamento e manutenção. Os engenheiros podem identificar e resolver rapidamente problemas, aumentando a disponibilidade geral do sistema.

5. Perspectiva ampliada: o papel das unidades de tamanho de livro na automação industrial

Compreender a arquitetura do sistema e a posição estratégica deste inversor de acionamento booksize é a chave para apreciar seu valor na automação industrial moderna.

5.1 O inversor Booksize Drive em um sistema multi-eixo

O sistema SINAMICS S120 apresenta uma arquitetura híbrida que aproveita inteligência centralizada e conversão de energia distribuída:

Inteligência Centralizada (Unidade de Controle): Uma única Unidade de Controle (UC) atua como o "cérebro" de todo o sistema de acionamento, alojando potência de processamento para todas as tarefas de controle de movimento - do controle básico de velocidade aos movimentos complexos de eixo interpolados. Esta centralização simplifica a programação e a gestão de dados.

Potência Distribuída (Módulos de Motor): O módulo de acionamento de eixo único (como o 6SL3420-1TE13-0AA0) serve como o "músculo". Fisicamente localizados perto dos motores que controlam, esses módulos reduzem o comprimento de cabos de alimentação do motor caros e minimizam a interferência eletromagnética (EMI). Alimentado a partir de um barramento CC comum, este estágio de energia distribuída cria uma rede de distribuição de energia limpa, eficiente e escalável.

Selection Insight: Esta arquitetura é ideal para construtores de máquinas que precisam controlar múltiplos eixos com alta coordenação, evitando o custo e a complexidade de cablagem do uso de unidades individuais para cada eixo.

5.2 Considerações críticas para a implementação

A integração bem sucedida de um sistema baseado neste módulo de acionamento compacto requer atenção aos detalhes chave:

Dimensionamento e coordenação do sistema: o módulo de acionamento de eixo único deve ser dimensionado para corresponder aos requisitos de corrente contínua e pico do motor. Além disso, o módulo de linha upstream booksize (ALM, SLM ou BLM) deve ser dimensionado para fornecer a potência combinada de todos os módulos de motor no barramento DC comum.

Enquanto o módulo é resfriado internamente, a gestão térmica geral do gabinete de controle deve lidar com a dissipação total de calor de todos os componentes. A adesão às diretrizes de instalação da Siemens para as distâncias mínimas entre os módulos é essencial para garantir um fluxo de ar adequado e evitar o sobreaquecimento.

Configuração e segurança: todo o sistema de acionamento é configurado através do software SINAMICS Startdrive da Siemens dentro do Portal TIA, um ambiente integrado que simplifica a comissionamento. As funções de segurança (por exemplo, Safe Torque Off/STO) são implementadas através da Unidade de Controle e encaminhadas para o módulo do motor através da rede DRIVE-CLiQ.

Perguntas frequentes (FAQs)

1. Qual é a diferença chave entre este módulo do motor e um servo drive autônomo?

Um módulo de acionamento de eixo único é um amplificador de potência que depende de uma Unidade de Controle central para capacidades de inteligência e controle de movimento. Um servo drive autônomo tradicional integra tanto o estágio de potência quanto o processador de controle em uma carcaça. A abordagem modular S120 com este inversor de acionamento booksize oferece maior flexibilidade, coordenação mais fácil em sistemas multi-eixos e uma pegada global mais compacta.

2. Este módulo 3A pode controlar qualquer tipo de motor?

Este módulo é projetado para controlar ambos os motores de indução AC e servomotores síncronos. O tipo de motor específico deve ser configurado com precisão na unidade central de controle, que aplica o algoritmo de controle apropriado (por exemplo, controle vetorial para motores de indução). Os dados da placa do motor são essenciais para um desempenho óptimo.

3. Por que a conexão DRIVE-CLiQ é tão importante?

O DRIVE-CLiQ permite a detecção automática de topologia. Quando o sistema é ligado, a unidade de controle identifica automaticamente todos os módulos de inversor de unidade booksize conectados e suas posições de rede. Isso elimina o endereçamento manual, reduz o tempo de comissionamento e fornece uma visão geral clara da estrutura do sistema para diagnóstico e manutenção.

4. O que significa "ônibus DC comum" e qual é a sua vantagem?

Um sistema de barramento DC comum usa um único e poderoso módulo de linha para criar um barramento DC central de 600V. Múltiplos módulos de acionamento de eixo único (como o 6SL3420-1TE13-0AA0) extraem energia deste ônibus para acionar motores individuais. A principal vantagem é a eficiência: a energia de travagem de um motor pode ser reutilizada por outros motores no mesmo ônibus, reduzindo o consumo global de energia e a geração de calor.

5. Quais são os requisitos de manutenção primários para este módulo?

A manutenção é principalmente preventiva. O foco principal é garantir que os caminhos de resfriamento sejam limpos e sem obstáculos. A ferramenta mais eficaz é o monitoramento: usando diagnóstico integrado DRIVE-CLiQ para acompanhar horas de funcionamento, temperaturas dos componentes e falhas registradas para manutenção preditiva. Também é recomendado verificar periodicamente a estanqueidade das conexões de energia durante o tempo de inatividade programado.
