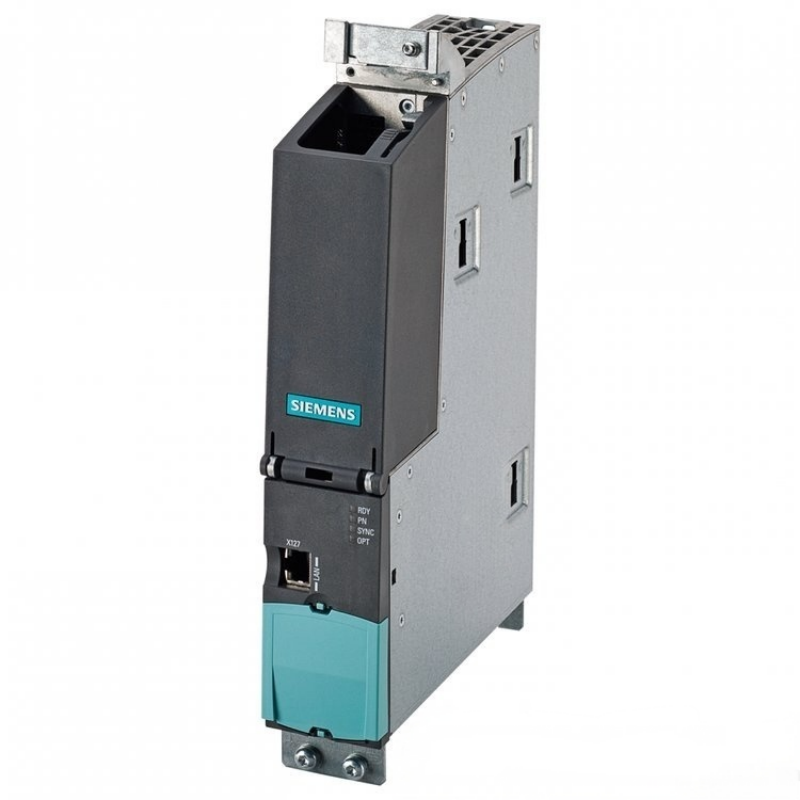

Siemens 6SL3320-1TE32-1AA3 Módulo de motor único de montagem do chassi

Siemens 6SL3320-1TE32-1AA3 Módulo de motor único montado no chassi: uma solução de acionamento de alta potência para aplicações industriais exigentes

O Siemens 6SL3320-1TE32-1AA3 é um robusto Módulo de Motor de Montagem no Chassis dentro do renomado sistema de acionamento SINAMICS S120. Este modelo específico é projetado como um módulo de motor único, projetado para fornecer controle preciso e poderoso para motores industriais de alta demanda. Com uma corrente de saída substancial de 210A e uma construção ao estilo do chassi, é construído para aplicações onde a confiabilidade, a densidade de potência e a integração perfeita em um sistema de barramento CC comum são primordiais. Ideal para tarefas pesadas em setores como manuseio de materiais, processamento de metais e automação em grande escala, este módulo exemplifica o compromisso da Siemens com o desempenho e a durabilidade no controle de movimento industrial.

1. Visão geral do produto & amp; Integração do sistema

O 6SL3320-1TE32-1AA3 funciona como um componente chave na arquitetura "barramento DC comum" do SINAMICS S120. Neste sistema, uma unidade de alimentação central (como um módulo de linha básica, inteligente ou ativa) fornece um barramento DC estável de 600V, do qual este módulo de motor único extrai energia para acionar um único motor.

Esta arquitetura é altamente eficiente para sistemas multi-acionamento, pois permite a gestão centralizada de energia e a regeneração de energia de freio de outros eixos. O módulo opera sob o comando de uma Unidade de Controle Siemens separada (por exemplo, CU320-2), que abriga a inteligência de controle de movimento. A comunicação entre a unidade de controle e o módulo do motor é facilitada através da interface integrada DRIVE-CLiQ, permitindo a configuração automática, diagnósticos em tempo real e controle coordenado de movimento em todo o sistema.

2. Especificações técnicas detalhadas

A tabela abaixo descreve os principais parâmetros técnicos do módulo 6SL3320-1TE32-1AA3, destacando suas capacidades como componente de acionamento de alta potência:

Número do artigo 6SL3320-1TE32-1AA3

Tipo de produto Módulo de motor único SINAMICS S120

Montagem do chassi de design, arrefecimento de ar interno

Tensão de entrada 600 V DC

Tensão de saída 3 AC 400 V

Corrente de saída nominal 210 A

Comunicação DRIVE-CLiQ

Funções de Segurança Suporte para segurança estendida Funções integradas

Peso líquido 88.000 Kg

País de origem Alemanha

3. Características principais & amp; Vantagens do projeto

O 6SL3320-1TE32-1AA3 integra características-chave que o tornam uma escolha robusta e inteligente para aplicações de alta potência:

Controle de eixo único de alta potência: Como um módulo de motor único dedicado, ele oferece desempenho focado para um motor de alta potência. Isso simplifica a lógica de controle e o diagnóstico para o eixo específico, tornando a comissionamento e a resolução de problemas mais simples do que os sistemas de acionamento compartilhados.

Construção robusta de montagem de chassis: projetada para durabilidade e dissipação de calor em ambientes industriais agressivos. Sua robusta carcaça metálica e sistema de arrefecimento a ar interno integrado lidam com o calor significativo gerado pela corrente contínua de 210A, garantindo estabilidade operacional e longevidade.

Segurança Integrada & amp; Diagnóstico: Suporta funções abrangentes da Siemens "Safety Integrated" (por exemplo, Safe Torque Off/STO). A interface DRIVE-CLiQ fornece acesso em tempo real aos dados operacionais (corrente de saída, temperatura do módulo, códigos de falha) para manutenção preditiva e resolução rápida de problemas.

Desempenho otimizado via DRIVE-CLiQ: A conexão digital DRIVE-CLiQ permite a identificação automática do módulo e o reconhecimento de parâmetros pela Unidade de Controle. Esta funcionalidade "plug-and-play" reduz o tempo de comissionamento e garante a configuração óptima do sistema.

4. Desempenho & amp; Benefícios da aplicação

O design montado no chassi deste módulo traduz-se em valor direto para construtores de máquinas e usuários finais nas indústrias pesadas:

Potência superior para cargas exigentes: com saída de 210A, ele acciona grandes motores para máquinas pesadas - ideal para grandes acionamentos de transportadores, trituradoras, extrusoras e eixos principais de máquinas-ferramentas grandes onde alto binário e potência são essenciais.

Confiabilidade do sistema melhorada: a construção do tipo chassis e o resfriamento interno suportam as tensões elétricas/mecânicas da operação contínua de alta potência, aumentando o tempo de atividade geral do sistema e reduzindo falhas críticas do processo.

Design de sistema multi-eixo simplificado: Dentro de um sistema de barramento DC comum, módulos de motor único individuais de alta potência permitem uma arquitetura limpa e escalável. Os projetistas podem combinar os componentes de acionamento com as necessidades de energia de cada eixo, otimizando o custo e o desempenho do sistema em geral.

5. Perspectiva Ampliada: Selecionar & amp; Aplicação de Módulos de Motor de Montagem de Chassis de Alta Potência

Compreender os cenários de aplicação e a lógica de seleção de módulos de motor de montagem de chassis de alta potência é fundamental para o design óptimo de sistemas de automação industrial.

5.1 Cenários de aplicação ideais

Este módulo se destaca em cenários industriais que exigem alta potência e robustez:

Manipulação de materiais pesados: Controla acionamentos em guindastes portuários, grandes elevadores, transportadores de mineração e sistemas automatizados de armazenamento/recuperação (AS/RS) - aplicações que exigem alto binário de partida e pico.

Indústrias de Processo: impulsiona os principais motores de processo no processamento de metais (por exemplo, laminadores), produção de cimento e fabricação de plásticos (por exemplo, extrusoras, máquinas de moldagem por injeção) que operam sob cargas pesadas constantes.

Grandes bancos de teste & amp; Simuladores: Combinado com módulos de linha regenerativos (ALM / SLM), ele fornece uma solução eficiente para dinâmetros e equipamentos de teste que precisam de motorização / regeneração de alta potência.

5.2 Booksize vs. Chassis Mount Motor Modules

A escolha entre os dois é uma decisão de projeto fundamental com base nos requisitos de energia e refrigeração:

Aspecto

Módulos de Motor Booksize

Módulos de motor montado no chassi (este modelo)

Gama de potência Potência baixa a média Potência alta (tipicamente acima de ~90kW)

Factor de forma Compacto, padronizado para montagem em armários de alta densidade Montagem maior e autónoma

Sistema de refrigeração Depende do fluxo de ar a nível do sistema Refrigeração interna dedicada (independente do fluxo de ar do armário)

Método de montagem lado a lado em trilhos de montagem dentro de armários de controle Montagem direta no chassi / placa traseira (layout mecânico flexível)

Maximizar a contagem de eixos em armários compactos para aplicações de baixa a média potência Aplicações de alta potência que exigem construção robusta e resfriamento dedicado

Os módulos de motor montados no chassi são a escolha padrão para cenários de alta potência (≥90kW) que precisam de resfriamento robusto e durabilidade. Os módulos de tamanho de livro são preferidos para maximizar a densidade do eixo em sistemas de baixa a média potência.

5.3 Considerações críticas de implementação

A integração bem sucedida do 6SL3320-1TE32-1AA3 requer atenção aos principais detalhes:

Dimensionamento do componente upstream: o módulo de linha (BLM / SLM / ALM) que fornece o barramento DC deve ser dimensionado para lidar com a corrente pico combinada de todos os módulos de motor conectados - assegure que o módulo de linha, interruptores e fusíveis atendam aos requisitos do módulo 210A.

Refrigeração & amp; Liberações: Instale o módulo em uma área bem ventilada e siga as diretrizes de instalação da Siemens para liberdades mínimas. Mantenha as aberturas de admissão de ar e os dissipadores de calor limpos para manter a eficiência de resfriamento e evitar a sobrecarga térmica.

Unidade de controle & amp; Configuração: Uma unidade de controle Siemens compatível (por exemplo, CU320-2) é obrigatória. Configure todo o sistema de acionamento através do software SINAMICS Startdrive da Siemens dentro do Portal TIA para uma engenharia perfeita.

6. Perguntas frequentes (FAQs)

1. Qual é a principal vantagem do projeto de montagem do chassis sobre os módulos Booksize?

A principal vantagem é o manuseio do impulsor e a gestão térmica. Os módulos de montagem do chassi são maiores para acomodar eletrônica de alta potência e sistemas de refrigeração dedicados (para 210A neste caso), garantindo uma operação confiável sob cargas pesadas. Os módulos de tamanho de livro são limitados pelo seu tamanho compacto e resfriamento compartilhado.

2. Este módulo único do motor pode trabalhar com qualquer unidade de controle da Siemens?

É compatível com unidades de controle S120 como o CU320-2, mas a compatibilidade e o desempenho devem ser verificados. A unidade de controle precisa de potência de processamento suficiente para suportar as funções de controle necessárias, especialmente para sistemas de alta potência multi-eixo.

3. Quais são os pontos de manutenção chave para este módulo de alta potência?

Foco na integridade do sistema de refrigeração: limpe regularmente as aberturas de admissão de ar e dissipadores de calor para garantir o fluxo de ar. Monitore a temperatura do módulo e o estado do ventilador através do diagnóstico do controlador para manutenção preditiva. Verifique a estanqueidade da conexão de alta potência durante o tempo de inatividade programado.

4. Como o DRIVE-CLiQ beneficia o diagnóstico do sistema?

O DRIVE-CLiQ permite a identificação automática do módulo e o monitoramento em tempo real de dados críticos (corrente de saída, temperatura, estado). O diagnóstico centralizado simplifica a resolução de problemas e suporta a manutenção baseada em condições, alertando os usuários sobre potenciais problemas antes de paradas não planejadas.

5. Que características de segurança o módulo suporta?

Ele suporta as funções integradas de segurança estendidas da Siemens, com o Safe Torque Off (STO) como principal recurso. A STO corta com segurança a potência produtora de binário para o motor, garantindo a segurança do pessoal e da máquina durante manutenção ou emergências.
