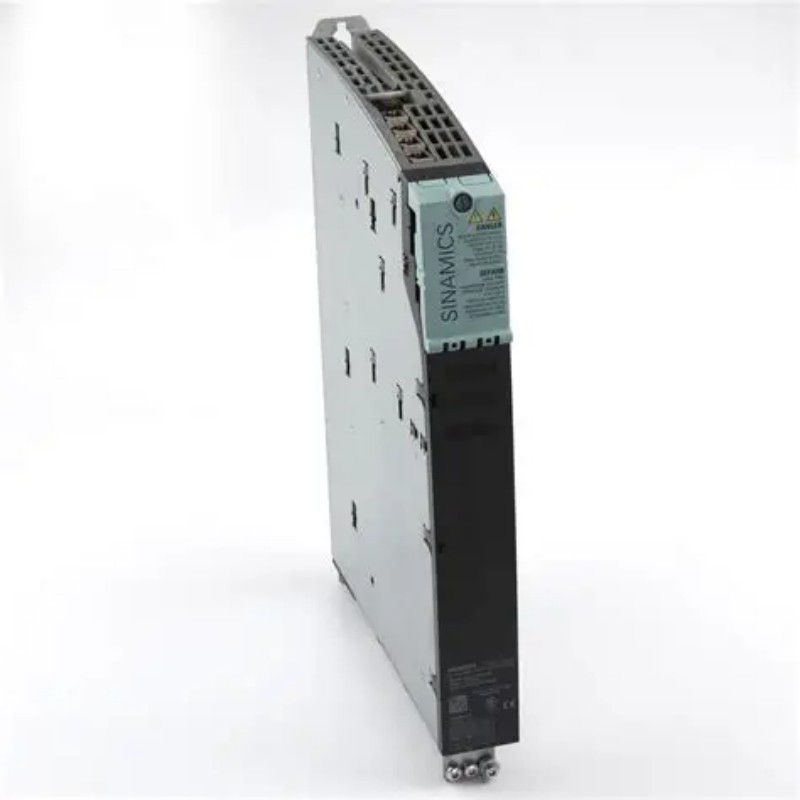

O Siemens 6SL3120-2TE13-0AA3 é um módulo de motor booksize da família de acionamentos SINAMICS S120, especificamente projetado como módulo de motor duplo para controlar dois motores independentes a partir de uma única unidade compacta. Este módulo toma uma entrada de 600V DC de um barramento DC comum e o inverte para fornecer saída AC trifásica (400V, 3A por eixo). Seu objetivo principal de projeto é maximizar a utilização do espaço do gabinete em aplicações de múltiplos eixos, oferecendo uma alternativa convincente ao uso de dois módulos de eixo único separados. Com funções de segurança integradas e conectividade DRIVE-CLiQ, oferece uma solução sofisticada e consciente do espaço para sistemas automatizados que requerem controle de movimento coordenado.
1. Visão geral do produto & amp; Integração do sistema
Este módulo de motor duplo é um componente de potência fundamental no sistema de acionamento SINAMICS S120. Ele opera em um princípio de "ônibus DC comum", onde um módulo de fonte de alimentação central (como um módulo de linha básica, inteligente ou ativa) fornece a 600V DC, e vários módulos de motor (incluindo este) tiram deste ônibus para acionar motores individuais. Esta arquitetura é altamente eficiente para máquinas com vários eixos.
O próprio módulo funciona como um poderoso inversor, mas conta com uma Unidade de Controle Siemens separada (por exemplo, CU320-2) para inteligência. A unidade de controle executa tarefas de controle de movimento e se comunica com o módulo do motor através da interface DRIVE-CLiQ integrada, permitindo configuração automática, controle preciso e diagnóstico abrangente.
Nota crítica: O 6SL3120-2TE13-0AA3 chegou ao fim da produção. A Siemens designa 6SL3120-2TE13-0AA4 como seu sucessor direto, e esta substituição deve ser especificada para todos os novos projetos.
2. Especificações técnicas detalhadas
A tabela abaixo descreve os parâmetros técnicos principais do módulo 6SL3120-2TE13-0AA3:
Parâmetro
Especificação
Número do artigo 6SL3120-2TE13-0AA3
Tipo de produto Módulo de motor duplo SINAMICS S120
Design Booksize, arrefecimento de ar interno
Tensão de entrada 600 V DC
Tensão de saída 3 AC 400 V
Corrente de saída nominal 3 A / 3 A (por eixo)
Status do módulo Produto descontinuado; sucessor é 6SL3120-2TE13-0AA4
Comunicação DRIVE-CLiQ
Funções de Segurança Suporte para segurança estendida Funções integradas
Padrão de pulso otimizado
3. Características principais & amp; Vantagens do projeto
O 6SL3120-2TE13-0AA3 integra recursos que o tornam uma escolha robusta e inteligente para aplicações de unidade:
Controle de Duais Eixos em Uma Unidade: Sua capacidade de controlar dois motores de forma independente é sua característica destacada. Este design reduz o espaço de montagem e o hardware necessários em ~50% em comparação com dois módulos de eixo único, permitindo armários de controle mais compactos e econômicos.
Fator de forma de tamanho de livro para montagem de alta densidade: O design padronizado de tamanho de livro permite a montagem lado a lado de várias unidades em um único trilho. Isso cria um layout de gabinete limpo, modular e escalável, otimizando o valioso espaço do painel.
Segurança Integrada & amp; Diagnóstico: suporta as funções "Safety Integrated" da Siemens (por exemplo, Safe Torque Off/STO), contribuindo para o sistema de segurança geral da máquina. A interface DRIVE-CLiQ fornece acesso em tempo real a dados operacionais e códigos de falhas, permitindo manutenção preditiva e solução rápida de problemas.
Padrão de pulso otimizado & amp; Refrigeração interna: o padrão de pulso otimizado garante uma operação mais suave do motor e menores perdas de comutação. Seu sistema de arrefecimento a ar interno gerencia eficientemente o calor dentro do conjunto compacto de tamanho de livro, eliminando a necessidade de componentes de arrefecimento externos.
4. Desempenho & amp; Benefícios da aplicação
O design técnico do módulo traduz-se em valor direto para construtores de máquinas e usuários finais:
Espaço do gabinete maximizado & amp; Complexidade reduzida: a integração de dois eixos em um módulo aumenta o número de eixos por tamanho de gabinete. Reduz a contagem de componentes, simplifica a cablagem e reduz o custo geral do sistema e a complexidade.
Alto desempenho dinâmico por eixo: Apesar de compartilhar uma carcaça, os dois estágios do inversor operam de forma independente, oferecendo alto desempenho dinâmico para ambos os eixos simultaneamente. Isso o torna ideal para aplicações que requerem movimento coordenado e rápido (por exemplo, sistemas de portais, cabeças multifunções).
Comissariamento racionalizado & amp; Manutenção: o DRIVE-CLiQ permite que a Unidade de Controle reconheça automaticamente o módulo, reduzindo o tempo de comissionamento. O diagnóstico centralizado e o gerenciamento de parâmetros através da Unidade de Controle também simplificam a manutenção contínua.
5. Perspectiva Ampliada: Selecionar & amp; Aplicando módulos de motor duplo
Compreender quando e por que usar um módulo de motor duplo é fundamental para o design óptimo do sistema.
5.1 Cenários de aplicação ideais
Este módulo se destaca em:
Máquinas Multi-Eixos: Máquinas de embalagem, impressoras, equipamentos têxteis e sistemas de manuseio de materiais (onde vários transportadores / atuadores precisam de controle, especialmente com contagens de eixos pares).
Aplicações com espaço limitado: Máquinas compactas ou adaptações para armários existentes lotados, onde a poupança de espaço é uma prioridade.
Projetos multi-eixos sensíveis ao custo: Quando ambos os eixos estão dentro do limite de 3A por eixo, um único módulo duplo é mais econômico do que duas unidades de eixo único.
5.2 Comparação de módulo de motor único vs. duplo
A escolha entre módulos simples e duplos é uma decisão de projeto fundamental:
Aspecto
Módulo de motor único (por exemplo, 6SL3120-1TE13-0AA3)
Módulo de motor duplo (este modelo)
Flexibilidade Alta - cada eixo é independente; adequado para eixos dispersos ou necessidades de potência mista Moderado — melhor para eixos co-localizados com requisitos de potência semelhantes
Eficiência de espaço Menor – requer mais espaço para múltiplos eixos Mais alto – corta espaço em ~50% para dois eixos
Custo Maior para dois eixos (duas unidades separadas) Baixo para dois eixos (uma unidade integrada)
Inventário Requer armazenamento de unidades de eixo único Simplifica o inventário (uma unidade para dois eixos)
Insight de seleção: Use o módulo de motor duplo para maximizar a densidade e a poupança de custos em sistemas multi-eixos com potência de eixo semelhante. Escolha módulos individuais para flexibilidade, eixos dispersos ou necessidades de energia mista.
5.3 Considerações críticas de implementação
A integração bem sucedida requer atenção para:
Compatibilidade da unidade de controle: Uma unidade de controle Siemens compatível (por exemplo, CU320-2) é obrigatória. Todo o sistema é configurado através do software SINAMICS Startdrive da Siemens no Portal TIA.
Dimensionamento do componente upstream: o módulo de linha (BLM/SLM/ALM) que fornece o barramento DC deve ser dimensionado para lidar com a corrente pico combinada de todos os módulos de motor conectados.
Refrigeração & amp; Limitações: Siga as diretrizes de instalação da Siemens para obter limites mínimos em torno do módulo. Certifique-se de que o sistema de gerenciamento térmico do gabinete possa dissipar o calor de todos os componentes.
6. Perguntas frequentes (FAQs)
1. Qual é a principal vantagem de um módulo de motor duplo sobre dois módulos únicos?
O principal benefício é a poupança de espaço - combina dois eixos em uma unidade, reduzindo o espaço do armário em ~50%. Isso também reduz os custos de hardware e simplifica a cablagem.
2. Os dois canais podem controlar diferentes tipos de motores?
- Sim. - Sim. Os dois canais do inversor podem ser configurados de forma independente para diferentes tipos de motores (por exemplo, indução vs. servomotores síncronos), desde que a demanda atual de cada motor permaneça dentro do limite de 3A por eixo. Os parâmetros do motor são definidos na unidade central de controle.
3. Este módulo ainda está disponível?
Este modelo está em stock na Beijing Zhongping Technology. Beijing Zhongping é um distribuidor autorizado da Siemens. Por favor entre em contato conosco se você precisar de algum.
4. Como o DRIVE-CLiQ melhora o diagnóstico?
O DRIVE-CLiQ permite a identificação automática do módulo e o monitoramento em tempo real de dados críticos (corrente de saída, temperatura, estado). Esta visibilidade centralizada simplifica a resolução de problemas e suporta a manutenção baseada em condições.
5. Quais recursos de segurança ele suporta?
Ele suporta as funções integradas de segurança estendidas da Siemens, com o Safe Torque Off (STO) sendo o mais comum. O STO impede com segurança que o módulo envie energia produtora de binário ao motor, um requisito fundamental para a segurança da máquina.
