Módulo de interface EnDat Siemens 6SL3055-0AA00-5KA3 para o sensor do codificador

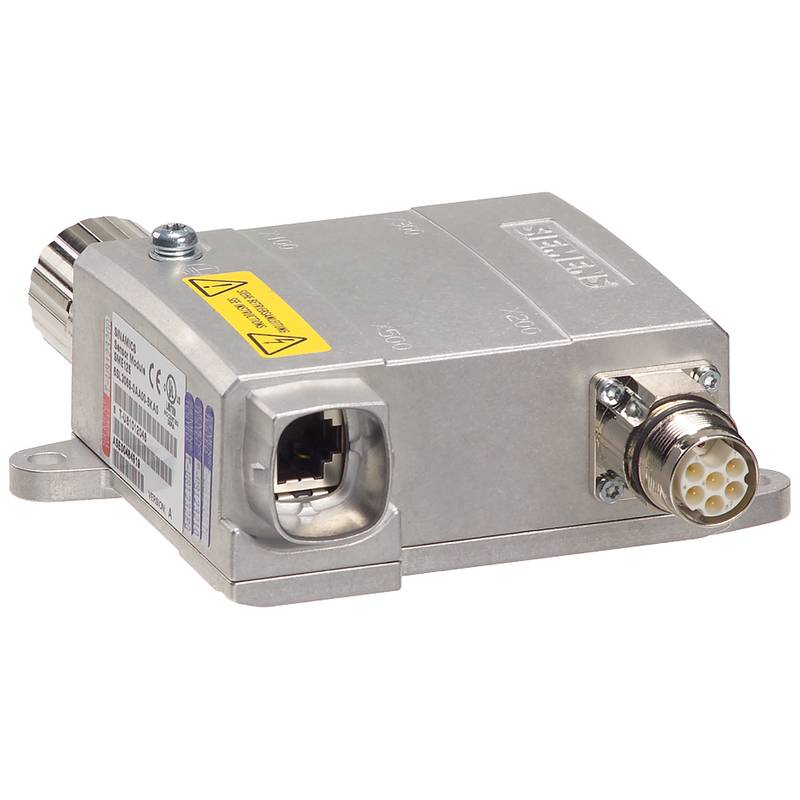

O Siemens 6SL3055-0AA00-5KA3 é um componente de interface crítico dentro dos ecossistemas de acionamento SINAMICS S120 e S210, formalmente designado como o módulo de sensor de codificador externo SINAMICS SME125. Longe de um adaptador passivo, este módulo robusto serve como um gateway inteligente e fortificado, especificamente projetado para integrar codificadores absolutos de alta fidelidade, particularmente aqueles que utilizam a interface EnDat, diretamente na arquitetura de unidade digital da Siemens. Ao transmitir de forma confiável dados de posição crítica durante a operação em ambientes exigentes.

1.Core função e arquitetura do sistema

Este módulo de sensor de codificador opera em um princípio fundamental: atua como um nó descentralizado e inteligente que condiciona e transmite dados. Sua função principal é conectar um único dispositivo de feedback de alta gama localizado na máquina ao controlador central de acionamento através da rede DRIVE-CLiQ.

1.1 Papel no ecossistema SINAMICS

Dentro de um sistema SINAMICS S120, o módulo SME125 ocupa uma posição única. Enquanto os módulos do motor convertem a potência do barramento DC em CA controlada para o motor, e os módulos de linha fornecem esse barramento DC, o SME125 lida com informações puras. Ele se conecta a um codificador de valor (tipicamente um codificador rotativo ou linear de alta resolução) montado diretamente no eixo do motor ou mecânico. O módulo então digitaliza, processa e empacota esses dados de posição em tempo real, transmitindo-os para a Unidade de Controle (por exemplo, CU320-2) por meio de um cabo padrão DRIVE-CLiQ. Isso desacopla o sinal do codificador sensível de longas e barulhentas corridas de cabo, melhorando dramaticamente a integridade do sinal e a confiabilidade do sistema.

1.2 A interface crítica EnDat

O design do módulo centra-se no seu suporte à interface EnDat (Encoder Data), um protocolo de comunicação digital bidirecional desenvolvido pela Heidenhain. Ao contrário das interfaces simples de contagem de pulsos, EnDat permite:

Transferência de posição absoluta: o codificador fornece um valor de posição único imediatamente após a alimentação, eliminando a necessidade de uma execução de referência.

Comunicação bidirecional: o controlador de unidade pode enviar comandos para ler e escrever parâmetros armazenados na memória do codificador (por exemplo, escala, modos de operação).

Diagnóstico integrado: o fluxo de dados inclui bits de alarme e informações de diagnóstico detalhadas, permitindo a manutenção preditiva.

O módulo 6SL3055-0AA00-5KA3 fornece a potência necessária de 5V e o condicionamento robusto do sinal especificamente para os codificadores EnDat 2.1, servindo como seu portal de comunicação dedicado ao mundo SINAMICS.

Especificações técnicas e características de design

O Siemens 6SL3055-0AA00-5KA3 é construído para desempenho e resiliência em ambientes industriais, com especificações que sublinham seu papel como dispositivo de interface de precisão.

2.1 Parâmetros chave de desempenho

Encodificadores suportados: Principalmente projetados para encodificadores absolutos EnDat 2.1 com alimentação de 5V. Ele também suporta codificadores absolutos SSI (Synchronous Serial Interface) e aqueles com sinais incrementais sin/cos de 1 Vpp.

Processamento de sinal: Capaz de interpolação de sinal de alta resolução (subdivisão) até 16.384 vezes (14 bits), extraindo a máxima precisão do sinal bruto do codificador.

Taxa de dados: suporta altas frequências de codificador até 500 kHz, garantindo a captura precisa de movimento de alta velocidade.

Isolamento Elétrico: Características de isolamento elétrico seguro para as entradas do sensor de temperatura, protegendo o sistema de acionamento de potenciais falhas de terra no motor.

2.2 Design físico e de proteção robusto

Classificação de proteção: Possui uma classe de proteção IP67, tornando-o à prova de poeira e capaz de suportar a imersão temporária em água. Isso permite a instalação direta na máquina, perto do motor e do codificador, mesmo em ambientes difíceis como máquinas-ferramentas ou áreas de lavagem.

Conexões: Utiliza um conector circular M23 robusto de 17 pinos para o codificador e um conector M17 de 6 pinos para sensores de temperatura do motor (tipos PTC ou KTY). A porta DRIVE-CLiQ é usada para dados, configuração e potência, pois o módulo recebe sua potência operacional de 24V diretamente do cabo DRIVE-CLiQ.

Fator de forma: Uma carcaça compacta e selada com dimensões que facilitam a montagem fácil perto do ponto de medição. Tem um peso líquido de aproximadamente 0,745 kg.

3. cenários de aplicação primária e vantagens

O módulo SME125 não é um componente universal, mas é estrategicamente implantado em aplicações que exigem os mais altos níveis de precisão, confiabilidade e robustez ambiental.

3.1 Aplicações alvo

Sistemas de accionamento direto: é excepcionalmente adequado para motores lineares e motores de binário, onde o codificador é uma parte integral da montagem mecânica e requer uma interface eletrônica robusta próxima.

Máquinas de alta precisão: críticas em máquinas-ferramentas, máquinas de moagem de precisão e sistemas de posicionamento óptico onde a precisão posicional absoluta e a repetibilidade são primordiais.

Ambientes industriais agressivos: sua classificação IP67 o torna ideal para aplicações expostas a refrigerantes, óleos, chips de metal ou limpeza frequente com fluidos de alta pressão.

3.2 Benefícios a nível de sistema

Precisão e confiabilidade aprimoradas: minimizando o caminho do sinal analógico e alavancando o protocolo EnDat totalmente digital, reduz a susceptibilidade ao ruído e erros de dados em comparação com longas corridas de cabo de codificador analógico.

Projeto de gabinete simplificado: Permite que o gabinete de controle central seja localizado mais longe do motor, pois é necessário apenas um cabo padrão e robusto DRIVE-CLiQ (até 100 m) em vez de cabos codificadores delicados e blindados. Isso reduz a desordem do armário e o calor.

Comissamento e diagnóstico simplificados: a comunicação bidirecional EnDat permite a identificação e parametrização automáticas do codificador através do software de engenharia Siemens (TIA Portal/Startdrive). Diagnósticos integrados fornecem localização clara de falhas.

Perspectiva ampliada: A importância estratégica dos módulos de interface do codificador

A integração de um módulo de sensor de codificador dedicado como o SME125 representa uma abordagem sofisticada para o design do sistema de controle de movimento, com implicações para o desempenho, a arquitetura e a manutenção.

Comparação com conexões diretas e alternativas

Muitos sistemas de acionamento oferecem portas de codificador integradas no próprio módulo do motor. O uso de um SME125 externo oferece vantagens distintas:

Integridade superior do sinal: para codificadores localizados a mais de alguns metros do armário de transmissão, o ruído elétrico e a degradação do sinal se tornam riscos significativos. O SME125, montado localmente, converte o sinal para um formato digital robusto perto da fonte.

Suporte para Protocolos Avançados: Embora as portas integradas possam suportar formatos básicos, um módulo dedicado garante total compatibilidade e desempenho com protocolos de alta gama como EnDat 2.1 e SSI de alta frequência.

Separação funcional: Ele desacopla o sistema de feedback da eletrônica de potência, simplificando atualizações e resolução de problemas. Uma falha em um domínio não requer necessariamente a substituição de hardware no outro.

2.O protocolo EnDat como um habilitador para controle avançado

A escolha do Módulo de Interface EnDat está intrinsecamente ligada às capacidades do próprio protocolo EnDat. Esta interface é mais do que apenas um cabo de dados; é uma rede periférica inteligente. Permite que o controlador:

Parâmetros do codificador de leitura e escrita: Configure resolução, deslocamento de ponto zero ou modos de operação remotamente sem acesso físico ao codificador.

Acesso a informações abrangentes do dispositivo: Recupere o número de série, modelo e versão do firmware do codificador para gerenciamento de ativos e rastreabilidade.

Execute diagnósticos avançados: Monitore a saúde do codificador interno, como o estado da tensão de alimentação ou a qualidade do sinal, permitindo a manutenção baseada em condições antes que uma falha cause tempo de inatividade.

Um engenheiro especificaria o módulo de sensor de codificador 6SL3055-0AA00-5KA3 quando a aplicação envolver um codificador EnDat de alto desempenho operando em um ambiente desafiador ou a uma distância significativa do gabinete de acionamento. É a solução para empurrar os limites da precisão e confiabilidade além do que as conexões integradas padrão podem oferecer.

Perguntas frequentes (FAQs)

Qual é o propósito principal do módulo SME125 em comparação com apenas conectar o codificador ao módulo do motor?

Os principais objetivos são a integridade do sinal, o suporte ao protocolo e a proteção ambiental. Para longas corridas de cabo ou ambientes ruidosos, os sinais analógicos se degradam. O SME125 digitaliza o sinal diretamente no codificador. Ele também suporta totalmente protocolos bidirecionais avançados como EnDat 2.1, e sua classificação IP67 permite a instalação diretamente em ambientes de máquina duros onde o módulo do motor (tipicamente IP20) não pode ir.

Este módulo pode ser usado com qualquer marca de codificador, ou apenas codificadores Siemens/Hiedenhein?

Pode ser usado com qualquer codificador absoluto que suporte os protocolos de comunicação EnDat 2.1 ou SSI, independentemente do fabricante. O módulo atua como uma interface padrão para esses protocolos digitais abertos. No entanto, o desempenho óptimo e a configuração automática são normalmente garantidos com codificadores testados e certificados para o sistema SINAMICS.

Como o recurso "bidirecional" da interface EnDat beneficia a configuração do sistema?

A bidirecionalidade transforma o processo de configuração. Em vez de configurar manualmente os interruptores DIP ou confiar em parâmetros fixos, a unidade de controle da Siemens pode ler automaticamente a identidade do codificador e a configuração armazenada (por exemplo, pulsos por revolução) através do módulo SME125. Ele também pode escrever novos parâmetros, como definir um novo ponto zero da máquina, tudo através do software, reduzindo drasticamente o tempo de comissionamento e os erros.

Quais sensores de temperatura são compatíveis com as entradas adicionais do módulo?

O módulo inclui entradas eletricamente isoladas dedicadas para monitorar a temperatura do motor. É compatível com termistores PTC (coeficiente de temperatura positivo) e sensores de temperatura de silício KTY84-130. Isso permite a integração direta da proteção do motor nas funções de segurança e monitoramento da unidade.

É necessária uma fonte de alimentação separada para este módulo de sensor?

Não, uma fonte de alimentação separada não é necessária. O módulo de sensor de codificador recebe sua potência de funcionamento de 24V diretamente do cabo DRIVE-CLiQ que o conecta à unidade de controle ou a outro módulo do sistema SINAMICS. Isso simplifica muito a cablagem e a instalação.
