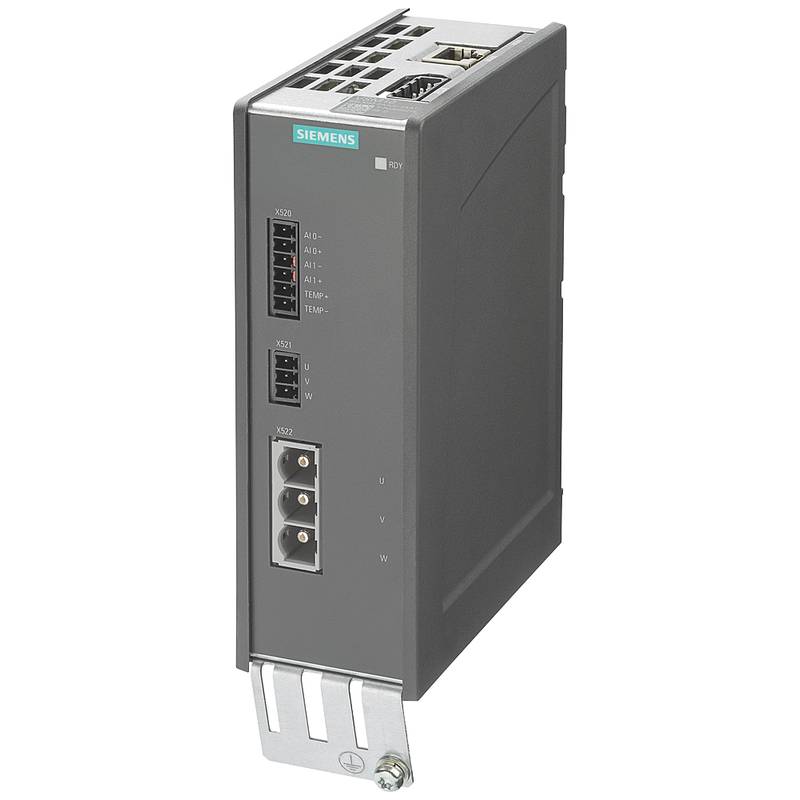

Siemens 6SL3053 Módulo para Sensor de Tensão do Motor SINAMICS Monitor de Tensão

O Siemens 6SL3053-0AA00-3AA1, conhecido como o módulo de detecção de tensão VSM10, cumpre este papel crítico. Este sofisticado dispositivo de monitoramento serve como os olhos sensoriais de um sistema de acionamento SINAMICS, especializado na detecção e medição precisas de tensões de motores trifásicos. Muito além de um simples medidor, este monitor de tensão do motor fornece dados vitais e galvanicamente isolados de tensão ao sistema de controle da unidade. Isso permite funções avançadas, como a identificação do motor, o controle óptimo orientado ao campo e, crucialmente, a implementação de funções de segurança confiáveis, como o controle seguro do freio (SBC). Sua presença é uma característica de sistemas de acionamento de alto desempenho, seguros e inteligentes, onde a integridade operacional e a transparência dos dados não são negociáveis.

1. Visão geral do produto e funcionalidade básica

O módulo de detecção de tensão SINAMICS VSM10 é um componente dedicado de medição e interface dentro da arquitetura de acionamento Siemens SINAMICS S120 mais ampla. Ele é especificamente projetado para aplicações onde o motor é fisicamente separado do módulo do motor por uma distância significativa, ou quando uma função de segurança como o controle de freio seguro (SBC) é necessária. Sua missão principal é medir a tensão trifásica real diretamente nos terminais do motor ou na saída de um filtro de onda sinusoidal.

Ao contrário dos componentes de conversão de potência discutidos anteriormente, o VSM10 é um dispositivo puramente analítico. Ele não fornece energia, mas em vez disso o relata. Ele opera amostrando os sinais de alta tensão e alta potência no motor e convertendo-os em sinais de medição precisos e de baixa tensão. Estes sinais são então transmitidos através de um cabo blindado para a Unidade de Controle do sistema de acionamento. Este feedback em tempo real da verdadeira tensão do motor é essencial para fechar o loop de controle com alta precisão, especialmente em aplicações exigentes que envolvem alta dinâmica, cabos de motor longos ou ao usar filtros de saída que podem alterar a forma de onda da tensão.

Especificações técnicas e características de design

O módulo Siemens 6SL3053-0AA00-3AA1 VSM10 é projetado para robustez e precisão em um ambiente industrial. É alojado em uma carcaça de metal compacta de tamanho livro projetada para montagem em um trilho DIN padrão dentro de um armário de controle. O módulo é projetado para conexão a sistemas trifásicos com uma tensão nominal de 400V AC, acomodando as faixas de tensão típicas encontradas em aplicações de motores industriais.

Uma característica chave do design é o seu isolamento galvânico. O módulo separa eletricamente o circuito do motor de alta tensão da eletrônica de controle e medição de baixa tensão. Este isolamento é fundamental para proteger equipamentos de controle sensíveis de transientes de alta tensão e garantir a segurança operacional. O módulo recebe sua potência operacional (24V CC) do sistema de acionamento e comunica seus valores medidos de volta à unidade de controle não através do DRIVE-CLiQ, mas através de cabos de medição analógicos dedicados, garantindo a transmissão de sinal dedicada e em tempo real para funções críticas à segurança.

Os terminais de conexão são projetados para cablagem segura e confiável, com marcações claras para as três fases do motor (U2, V2, W2), a conexão de aterramento e as conexões para os sinais de feedback para a unidade de controle. Este design prioriza uma instalação clara e segura contra falhas.

Vantagens funcionais 3.Detailed e benefícios do sistema

A integração de um módulo de detecção de tensão dedicado como o VSM10 fornece uma vantagem em várias camadas que eleva o desempenho, a segurança e a confiabilidade de todo o sistema de acionamento.

Precisão de controle melhorada e desempenho do motor: para acionamentos controlados por vetores, o conhecimento preciso da tensão realmente aplicada ao motor é essencial. O VSM10 fornece esse feedback, permitindo que a Unidade de Controle compense as quedas de tensão através de cabos longos ou através de filtros de saída. Isso resulta em controle de binário mais preciso, melhor regulação de velocidade e melhor desempenho geral do motor, particularmente em baixas velocidades onde a precisão de controle é mais desafiadora.

Habilitador obrigatório para controle seguro do freio (SBC): Este é um dos seus papéis mais críticos. O Safe Brake Control é uma função de segurança que monitora e controla de forma confiável um freio de retenção do motor. Para liberar com segurança um freio eletromecânico, o sistema deve primeiro verificar se a tensão de geração de binário suficiente está presente no motor. O VSM10 é o componente que fornece esta medição de tensão verificada e certificada por segurança. Sem esta medição direta no motor, a função SBC não pode ser implementada, tornando o VSM10 indispensável para aplicações seguras de elevação, eixo vertical e robô.

Melhor diagnóstico e manutenção preditiva: Ao monitorar continuamente a tensão do motor, o VSM10 contribui para o diagnóstico avançado do sistema. As discrepâncias entre a tensão comandada pelo módulo do motor e a tensão medida no motor podem indicar problemas como deterioração do isolamento do cabo, conexões soltas ou problemas de filtro. Esta capacidade de alerta precoce permite a manutenção preditiva, ajudando a evitar tempos de inatividade não planejados e falhas de motor caras.

Apoio para Identificação Avançada do Motor: Durante a fase de comissionamento, as unidades modernas executam rotinas automáticas de identificação do motor para otimizar os parâmetros de controle. A medição precisa da tensão do VSM10 durante esses testes leva a um cálculo mais preciso das características elétricas do motor, resultando em uma melhor sintonia da unidade e uma operação do motor mais suave e eficiente.

4.Cenários de aplicação e relevância da indústria

O Monitor de Tensão do Motor VSM10 da Siemens encontra seu lugar essencial em várias aplicações industriais específicas e exigentes onde a medição de tensão padrão na saída do inversor é inadequada ou insegura.

Aplicações de cabo de motor longo: Em instalações onde o motor está localizado a centenas de metros do armário de acionamento (comum na mineração, grandes sistemas transportadores ou plantas de tratamento de água), a impedância do cabo causa uma queda significativa de tensão. O VSM10, instalado na extremidade do motor, fornece o verdadeiro valor de tensão, permitindo que a unidade compense e assegure que o motor receba a tensão correta.

Sistemas com filtros de onda sinusoidal ou filtros dU/dt: os filtros de saída são usados para proteger o isolamento do motor e reduzir as correntes dos rolamentos. No entanto, eles alteram a forma de onda de tensão vista pelo motor. Medindo a tensão após o filtro, o VSM10 dá ao sistema de controle uma imagem precisa das condições reais de funcionamento do motor, garantindo um controle óptimo.

Aplicações de eixo vertical e elevação críticas para a segurança: Qualquer aplicação que envolva um freio que suporte uma carga vertical, como guindastes, elevadores, braços robóticos ou centros de usinagem verticais, requer controle seguro do freio. O VSM10 é um componente obrigatório nestas cadeias de segurança, fornecendo o feedback crítico que permite que o freio seja solto apenas quando é seguro fazê-lo.

Máquinas de alto desempenho e alta disponibilidade: em máquinas-ferramentas de precisão, máquinas têxteis ou impressoras onde o desempenho consistente é fundamental, a camada adicional de monitoramento fornecida pelo VSM10 contribui para uma maior qualidade do produto e estabilidade do processo, garantindo que o motor opere sempre sob condições elétricas ideais.

5.Notas de integração e configuração do sistema

A integração do VSM10 em um sistema SINAMICS S120 requer planejamento específico. É sempre associado a um módulo de motor específico e seu motor correspondente. O módulo é configurado inteiramente dentro da estrutura de engenharia da Siemens, SINAMICS Startdrive no Portal TIA.

Durante a configuração, o engenheiro especifica que um VSM10 está presente para o motor. O sistema então espera os sinais de feedback do módulo e os usa para cálculos de controle e segurança. A fiação é crucial: as conexões de energia da saída do módulo do motor (ou depois do filtro) devem funcionar para as entradas do VSM10 e as saídas de medição do VSM10 devem estar conectadas aos terminais especificados na unidade de controle (por exemplo, um CU320-2). O blindagem adequado e a ligação à terra de todos os cabos são essenciais para evitar que o ruído elétrico corrompa os sinais de medição sensíveis.

Perguntas frequentes (FAQs)

Qual é a principal diferença entre o VSM10 e a medição de tensão já feita dentro do Módulo do Motor?

O módulo de motor mede a tensão em seus próprios terminais de saída. O VSM10 mede a tensão diretamente nos terminais do motor. Qualquer perda de tensão, distorção ou alteração que ocorre ao longo dos cabos do motor ou através de componentes externos como filtros é invisível ao módulo do motor, mas é capturado pelo VSM10.

O VSM10 é necessário para todos os sistemas de acionamento SINAMICS S120?

Não, não é uma exigência universal. É especificamente implantado em aplicações com cabos longos de motor, filtros de saída ou onde a função de segurança de controle seguro de freio (SBC) é necessária. Para aplicações padrão com cortes curtos de cabo e sem freio de segurança, a medição interna do módulo do motor é normalmente suficiente.

Um módulo VSM10 pode monitorar vários motores?

Não, cada módulo VSM10 é dedicado ao monitoramento da tensão de um motor trifásico único e específico. Sua cablagem e configuração estão ligadas a um módulo de motor e par de motores dentro da topologia do sistema.

Como o VSM10 contribui para a segurança funcional?

Seu papel principal de segurança é como o sensor chave para a função de controle seguro do freio (SBC). SBC requer uma confirmação certificada de segurança de que a tensão está presente no motor antes de soltar um freio de retenção. O VSM10 fornece esta medição com classificação de segurança, formando uma parte crítica da cadeia de segurança que evita quedas de carga nos eixos verticais.

O VSM10 requer calibração ou manutenção periódica?

O módulo é projetado como um componente sem manutenção em condições de funcionamento normais. Não requer calibração de rotina. No entanto, como parte das verificações gerais do sistema, assegurar a integridade das conexões e a ausência de danos aos cabos é uma boa prática durante períodos de manutenção programados.
