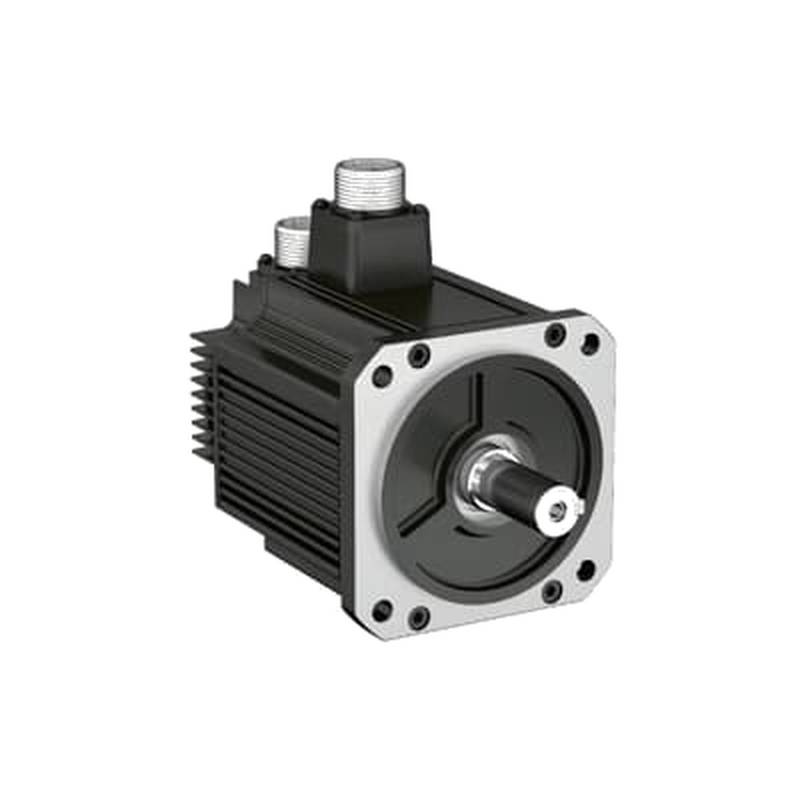

O ABB ESM13E-851-152-T1N0A00 é uma unidade de servomotor de 1 kW de alta precisão projetada para ambientes de automação industrial exigentes. Este componente funciona como um atuador crítico dentro de sistemas de controle de movimento, fornecendo a saída de alto torque e o posicionamento preciso necessários para processos de fabricação de ciclo rápido. Engenheiros de compras selecionam este servomotor de 1 kW ao equilibrar a eficiência energética com uma saída mecânica consistente em linhas de montagem automatizadas. Como um servomotor CA compacto de pequeno porte, ele se integra perfeitamente a arquiteturas de máquinas confinadas, mantendo a estabilidade térmica operacional sob cargas sustentadas. Profissionais de manutenção normalmente adquirem esta unidade específica para substituir acionamentos antigos que apresentam maior dissipação de calor ou redução na repetibilidade de posição.
Posicionamento de Categoria e Tipo de Produto
Este componente é classificado como um servomotor CA síncrono de ímã permanente, projetado especificamente para aplicações de controle de movimento em malha fechada. Ele opera convertendo energia elétrica em rotação mecânica precisa, controlada por meio de um servoacionamento externo que ajusta a frequência e a fase para atingir a velocidade ou o torque alvo. O produto ocupa a faixa de potência intermediária dentro da série ESM da ABB, preenchendo a lacuna entre microacionamentos de baixa potência e motores de alta inércia para serviços pesados.
Com base nesta classificação, o motor utiliza um design de rotor multipolar para minimizar a ondulação de torque e maximizar a dinâmica de aceleração. Diferentemente dos motores de indução, esta unidade mantém um torque constante em sua faixa de velocidade nominal, garantindo que o rendimento da máquina permaneça previsível, independentemente das variações de carga. Ele serve como um elemento fundamental em sistemas robóticos de múltiplos eixos e mesas indexadoras de alta velocidade, onde a sincronização entre os eixos é crítica para a qualidade da produção.
Especificações Técnicas
Fabricante: ABB
Modelo: ESM13E-851-152-T1N0A00
Potência Nominal: 1 kW
Tensão de Alimentação: 200-230 V CA
Corrente Nominal: 5,6 A
Velocidade Nominal: 3000 RPM
Torque de Pico: 14,3 Nm
Torque Nominal: 4,77 Nm
Resolução do Encoder: 20 bits absoluto
Grau de Proteção: IP65
Classe de Isolamento: F
Método de Resfriamento: Convecção natural
Tipo de Montagem: Montagem por flange
Peso: 4,8 kg
Destaques Técnicos
O ABB ESM13E-851-152-T1N0A00 incorpora uma configuração de enrolamento de alta densidade que reduz as perdas de cobre durante as fases de aceleração de pico. Este recurso de design minimiza o acúmulo de calor interno, permitindo que o motor opere no torque nominal contínuo sem a necessidade de sistemas externos de resfriamento por ar forçado.
Além disso, a unidade utiliza um encoder absoluto de 20 bits de alta resolução para feedback de posição em tempo real. Isso permite que o sistema de controle detecte desvios de posição no nível submilimétrico, eliminando efetivamente a necessidade de sequências de homing após ciclos de energia. A integração de ímãs de terras raras de alto grau aumenta ainda mais a densidade de fluxo, resultando em um formato compacto que otimiza o aproveitamento do espaço do gabinete em layouts de máquinas densos.
Cenários de Aplicação
Linhas de Embalagem Automatizadas: Este motor gerencia o movimento vertical de cabeçotes de selagem a uma taxa de 120 ciclos por minuto com uma tolerância de posição de ±0,01 mm. Ele atinge uma redução de 15% no consumo de energia em comparação com atuadores baseados em indução tradicionais. Trocadores de Ferramentas CNC de Precisão: A unidade fornece o torque de indexação rápido necessário para girar magazines de ferramentas em 0,5 segundos. Sua construção robusta resiste à fadiga vibratória, estendendo o tempo médio entre falhas (MTBF) para o mecanismo de troca de ferramentas em aproximadamente 20%. Inserção de Componentes Eletrônicos: Ao manter uma relação torque-inércia constante, o motor permite a colocação suave de componentes em PCBs de alta densidade. O loop de feedback preciso garante que a força de inserção permaneça constante, evitando microfraturas em juntas de solda delicadas durante o processo de montagem.
Recomendações de Seleção
Aplicação Adequada: Sistemas de posicionamento de pórtico de alta velocidade onde o ciclo de trabalho permanece abaixo de 80% e o ambiente é livre de produtos químicos cáusticos. Este modelo se destaca em aplicações que exigem alta resposta dinâmica e mudanças rápidas de direção (aceleração/desaceleração < 100 ms)
Perguntas Frequentes
1. Quais são as dimensões específicas e o peso total do ESM13E-851-152-T1N0A00?
A unidade apresenta um tamanho de flange de 130 mm por 130 mm e um comprimento total de aproximadamente 185 mm, excluindo a extensão do eixo. Pesa 4,8 kg, tornando-a adequada para suportes de montagem compactos em gabinetes elétricos padrão. Você pode solicitar um desenho CAD mecânico da nossa equipe de suporte para verificar a folga com a estrutura da sua máquina existente.
2. Qual é o prazo de entrega padrão para este motor e vocês mantêm estoque?
As unidades em estoque são enviadas dentro de 2 dias úteis após a confirmação do pedido, enquanto pedidos em massa superiores a 10 unidades exigem de 5 a 7 dias úteis para preparação e testes de qualidade. A Beijing Zhongping Technology coordena a logística de exportação para garantir um trânsito rápido para suas instalações, fornecendo detalhes de rastreamento após a partida.
3. O encoder absoluto de 20 bits é compatível com servoacionamentos de terceiros existentes?
O encoder absoluto de 20 bits usa um protocolo serial de alta velocidade otimizado para a série ABB ESM, exigindo compatibilidade de protocolo do lado do acionamento para integração total de posicionamento. Se você pretende usar um controlador de terceiros, deve garantir que seu cartão de opção de feedback suporte esta interface de encoder digital específica. Nossa equipe técnica pode verificar a compatibilidade do seu modelo de acionamento se você fornecer as especificações do mesmo.
4. Qual é o preço de mercado atual para esta unidade motora?
Os preços para o ESM13E-851-152-T1N0A00 geralmente variam de $1.800 a $3.200 USD, dependendo do volume do pedido e das condições atuais do comércio internacional. As taxas de mercado flutuam com base nos custos de matérias-primas, tarifas e taxas de câmbio. Para uma cotação formal vinculativa com descontos por volume, entre em contato diretamente com a Beijing Zhongping Technology.
5. Este motor vem com garantia e qual é a sua política de devolução?
Cada unidade nova inclui uma garantia do fabricante de 12 meses cobrindo defeitos de material e fabricação a partir da data de entrega. Se ocorrer uma falha operacional durante o período de garantia, o envio do número de série e de um código de erro de diagnóstico inicia uma reivindicação de substituição rápida. Devoluções de produtos não abertos e sem defeitos são aceitas dentro de 30 dias, sujeitas a autorização prévia e uma taxa de reabastecimento padrão.
6. O que o sufixo "N0" indica em relação à configuração do freio mecânico do motor?
O código N0 confirma que este modelo é fabricado sem um freio de retenção eletromecânico interno, tornando-o adequado para eixos de movimento horizontal. Para aplicações de carga vertical ou inclinada onde a queda por gravidade é uma preocupação, um modelo com a opção de freio de retenção B0 deve ser selecionado.
7. O flange de montagem é dimensionalmente compatível com servomotores métricos padrão de estrutura pequena?
O ESM13E-851-152-T1N0A00 possui um flange de montagem métrico padrão IEC com diâmetros piloto de precisão e furos roscados para substituição mecânica direta. Isso permite a substituição simples em maquinário de automação existente sem a necessidade de placas adaptadoras personalizadas.
8. Qual proteção de entrada (classificação IP) este motor de 1 kW oferece contra poeira industrial e névoa de óleo?
O motor possui uma classificação de proteção de entrada padrão IP65, protegendo os enrolamentos internos e a óptica do encoder contra poeira no ar, umidade ambiente e respingos de água. Para aplicações expostas a névoa contínua de fluido de corte ou spray de óleo, recomenda-se a instalação de uma vedação de óleo no eixo opcional.
9. Este motor de 1 kW requer um ventilador de resfriamento por ar forçado externo quando montado em espaços fechados?
Nenhum ventilador de ar forçado externo é necessário sob operação contínua S1 padrão, pois o calor operacional é dissipado via convecção natural e condução pelo flange. No entanto, a temperatura do ar ambiente ao redor da carcaça do motor deve ser mantida abaixo de 40°C para evitar a redução de potência térmica.
10. Qual é a Quantidade Mínima de Pedido (MOQ) e as condições de pagamento padrão para compras de unidade única?
A Quantidade Mínima de Pedido é de 1 unidade, com pagamento aceito via transferência bancária internacional (T/T), principais cartões de crédito ou carta de crédito (L/C). A confirmação do pagamento total é necessária antes do despacho para exportação para pedidos comerciais padrão.
