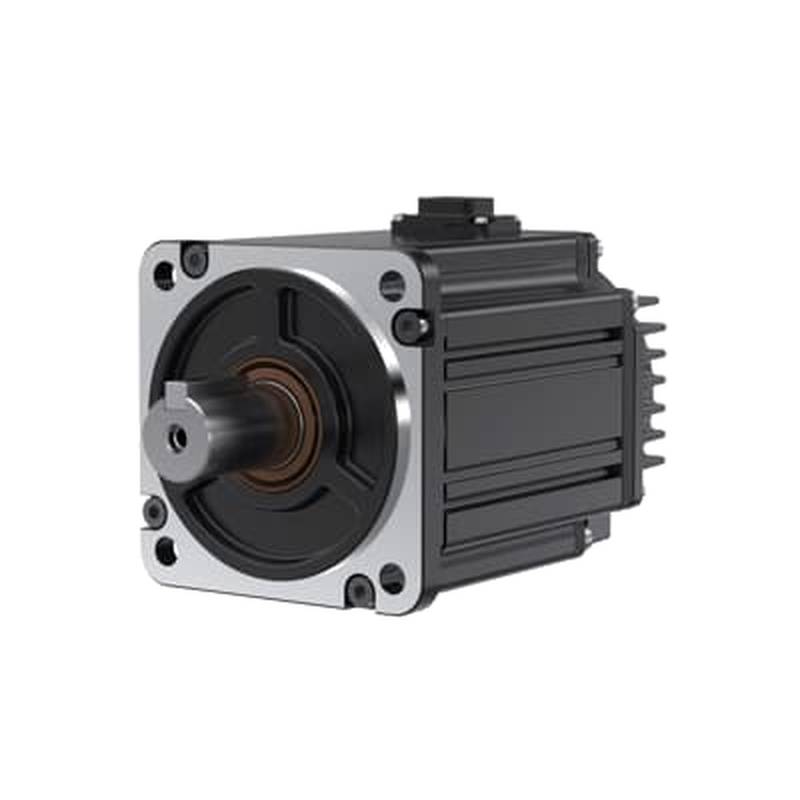

ABB ESM08X-75A-302-T4BTB00 Motor Servo AC Digital de Malha Fechada de 750W

O ABB ESM08X-75A-302-T4BTB00 é um motor de alto desempenho de 750W projetado para controle de malha fechada em aplicações de servomotor, servindo como um componente crítico em sistemas de acionamento servo CA digital. Esta unidade fornece gerenciamento de movimento preciso para linhas de fabricação automatizadas, máquinas CNC e conjuntos de posicionamento robótico. Com uma potência de saída nominal de 750W, o motor integra mecanismos de feedback avançados para manter a sincronização e a estabilidade durante operações de alta velocidade. Equipes de engenharia e manutenção frequentemente buscam este modelo específico para resolver a degradação em sistemas de posicionamento legados, garantindo a confiabilidade do equipamento. Sua construção robusta suporta a entrega consistente de torque, o que é essencial para manter o rendimento em ambientes industriais complexos.

Tipo de Produto & Categoria Posicionamento

Este produto é classificado como um servomotor CA de alta precisão projetado para integração em arquiteturas de controle de movimento. Dentro da automação industrial, ele funciona como um atuador que recebe sinais elétricos de um servoacionamento para executar movimentos mecânicos precisos. Ele pertence à classe mais ampla de hardware de controle de movimento em malha fechada, que depende de feedback contínuo para eliminar erros de estado estacionário. Este modelo específico é projetado para aplicações de inércia média, onde aceleração rápida e posicionamento preciso são fundamentais para o sucesso operacional.

Com base nesta classificação, o motor atua como o terminal físico para sistemas de controle, convertendo energia eletromagnética em torque mecânico controlado. Ele se distingue dos motores de indução padrão devido à sua capacidade de gerenciar cargas variáveis enquanto mantém alta precisão de rastreamento. A série ESM08X-75A-302-T4BTB00 é especificamente otimizada para acionamentos digitais, facilitando a comunicação de alta velocidade e o ajuste de resposta em tempo real em fluxos de trabalho de produção automatizados.

Especificações Técnicas

Potência Nominal: 0,75 kW

Torque Nominal: 2,39 NM

Velocidade Nominal: 3000 RPM

Torque de Pico: 7,17 NM

Corrente Nominal: 5,1 A

Classe de Tensão: 200-230 V

Resolução de Feedback: 20-BIT

Classe de Proteção: IP65

Classe de Isolamento: F

Temperatura de Operação: 0 a 40 °C

Destaques Técnicos

O design elétrico deste motor é otimizado para comunicação de alta largura de banda dentro de ambientes de controle digital. Com uma resolução de feedback de 20-BIT conforme a folha de dados do fabricante, o dispositivo garante precisão de posicionamento submimétrico ao fornecer dados granulares de volta ao acionamento. Este nível de resolução minimiza a oscilação mecânica durante ciclos de alta velocidade, o que contribui diretamente para a longevidade de caixas de engrenagens e fusos de esferas conectados.

Em relação ao desempenho, o motor demonstra estabilidade térmica robusta e densidade de torque durante ciclos de trabalho contínuos. A velocidade nominal de 3000 RPM conforme a folha de dados do fabricante permite que o sistema alcance tempos de ciclo curtos em tarefas de montagem de alto rendimento. Além disso, a classificação de proteção IP65 fornece uma barreira confiável contra poeira e jatos de água de baixa pressão, garantindo integridade operacional em ambientes onde contaminantes ambientais estão presentes.

Cenários de Aplicação

Usinagem CNC de Precisão: A resolução de feedback de 20-BIT do motor permite a execução precisa do caminho da ferramenta durante processos complexos de fresagem. Essa precisão reduz a necessidade de passes de acabamento secundários e estende a vida útil das ferramentas de corte. Linhas de Embalagem Automatizadas: Utilizando a potência de saída de 750W, o motor fornece torque consistente para indexação de transportadores de alta velocidade e triagem de produtos. Essa estabilidade evita o acúmulo de pacotes, reduzindo significativamente o tempo de inatividade do sistema. Robótica Pick-and-Place: A alta capacidade de aceleração fornecida pelo torque de pico de 7,17 NM permite um movimento rápido entre pontos de coordenadas. Essa eficiência aumenta o rendimento total da unidade enquanto mantém a confiabilidade do componente a longo prazo.

Recomendações de Seleção

Adequado para Montagem de Alta Precisão: A unidade é altamente adequada para tarefas que exigem alta repetibilidade, como montagem de componentes eletrônicos, devido à sua resolução de 20-BIT e velocidade nominal de 3000 RPM. Não Adequado para Fornos Industriais de Alta Temperatura: O motor é classificado para uma temperatura de operação de até 40 °C conforme as especificações técnicas, tornando-o inadequado para instalação em ambientes que excedam esse limite sem resfriamento ativo.

FAQ

1. A classificação de 750W fornece torque suficiente para manuseio de materiais pesados?

A potência de saída de 750W gera um torque nominal de 2,39 NM, que é projetado para aplicações de carga média em vez de manuseio pesado. Se o seu processo exigir torque sustentado acima de 7,17 NM, este motor pode sofrer limitação térmica ou falha prematura. A Beijing Zhongping Technology recomenda avaliar seus requisitos de carga de pico em relação à curva torque-velocidade do motor antes de finalizar sua seleção.

2. Qual é a temperatura ambiente máxima de operação para este motor?

O motor é classificado para uma faixa de temperatura de operação de 0 a 40 °C conforme as especificações do fabricante. Operar esta unidade acima de 40 °C degrada significativamente a integridade do isolamento e diminui a vida útil operacional esperada. Nossa equipe sugere garantir sistemas de ventilação ou resfriamento adequados se a temperatura ambiente da sua instalação exceder 35 °C.

3. Este motor pode ser usado em ambientes de limpeza (washdown)?

O motor possui uma classe de proteção IP65, o que significa que é à prova de poeira e resistente a jatos de água de baixa pressão. No entanto, não foi projetado para submersão total ou limpeza com vapor de alta pressão, que são comuns em aplicações de limpeza sanitária. Por favor, verifique seu protocolo de limpeza; se envolver spray de alta pressão, compartimentos de proteção adicionais serão necessários.

4. Existe um acionamento digital específico necessário para esta resolução de feedback de 20-BIT?

Sim, este motor requer um servoacionamento capaz de processar dados de feedback serial de 20-BIT para atingir seu desempenho nominal. O uso de um acionamento incompatível impedirá que o sistema feche o ciclo efetivamente, resultando em erros de posicionamento ou falhas de comunicação. Nossa equipe pode ajudar a verificar a compatibilidade do seu hardware de acionamento atual.

5. Qual é o prazo de entrega esperado para esta unidade?

A entrega padrão para este servomotor da série ABB ESM de 0,75 kW é normalmente de 2 a 4 semanas após a confirmação do pedido, dependendo dos cronogramas de produção da fábrica e dos requisitos de configuração. Recomendamos entrar em contato conosco para obter o status do estoque em tempo real e os prazos atuais com base na sua localização de entrega específica e volume do pedido.

6. Como a corrente nominal de 5,1 A afeta o planejamento da distribuição de energia?

A corrente nominal de 5,1 A é o valor principal usado para calcular a capacidade necessária do estágio de saída e do cabeamento de energia do seu acionamento. A Beijing Zhongping Technology sugere garantir que sua fonte de alimentação e disjuntores estejam dimensionados para lidar com as demandas de corrente de pico para evitar desligamentos indesejados. Você deve consultar seus esquemas elétricos para verificar se os limites de corrente estão dentro das margens de segurança.

7. Quais tarefas de manutenção são necessárias para prolongar a vida útil deste motor?

A manutenção regular inclui verificar o retentor do eixo quanto a desgaste e garantir que os caminhos de ventilação permaneçam livres de poeira ou detritos. Dada a classificação IP65, a inspeção periódica dos conectores de cabo quanto à corrosão também é recomendada para manter a integridade do sinal. Deixar de limpar os detritos pode levar ao superaquecimento, portanto, implemente um cronograma de inspeção visual trimestral.

8. Este modelo é compatível com suportes de montagem de motor legados?

As dimensões mecânicas devem ser verificadas em relação à sua estrutura existente para garantir que o alinhamento dos orifícios dos parafusos e a altura do eixo correspondam. Se as especificações físicas não coincidirem, uma placa adaptadora ou modificação no suporte será necessária para fixar o motor corretamente. Recomendamos revisar os desenhos CAD mecânicos para garantir o encaixe mecânico antes da instalação.

9. Qual caminho de atualização está disponível se este modelo não atender totalmente aos meus requisitos?

Se a sua aplicação exigir maior potência ou protocolos de feedback alternativos, podemos recomendar unidades dentro da mesma série que ofereçam maior torque ou recursos de interface diferentes. Forneça seus requisitos específicos de torque e velocidade à nossa equipe para uma revisão técnica abrangente. Identificaremos uma configuração alternativa que se integre à sua arquitetura de controle existente.

10. Existem peças de reposição disponíveis para este motor?

Peças de reposição, como retentores de óleo e conectores de feedback, estão disponíveis, embora o motor em si seja frequentemente substituído como uma unidade modular para requisitos críticos de tempo de atividade. Se você encontrar falha no rolamento ou no enrolamento, substituir a unidade costuma ser mais econômico do que um reparo em campo. Nossa equipe pode fornecer um orçamento para uma unidade de substituição completa para minimizar o tempo de inatividade da sua instalação.
