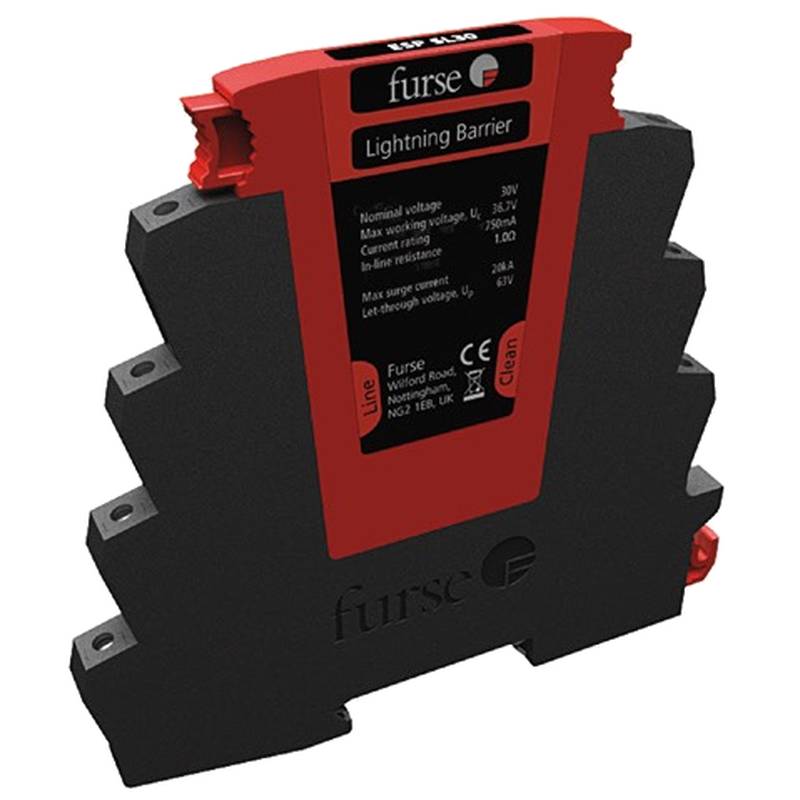

Os dispositivos de proteção contra surtos Furse ESP SL15X e ESP SL30X fornecem proteção intrinsecamente segura contra sobretensão para loops de dados, sinais e comunicação que operam em áreas perigosas. Certificadas de acordo com as normas ATEX e IEC, essas unidades protegem circuitos de instrumentação sensíveis contra pulsos eletromagnéticos de raios sem comprometer a segurança contra explosões.
Instrumentos de campo implantados em atmosferas explosivas enfrentam riscos contínuos de pulsos eletromagnéticos de raios e transitórios de comutação induzidos em linhas de sinal longas. Quando surtos de alta energia se propagam em locais da Zona 1 ou Zona 2, eles podem gerar altas tensões ou arcos térmicos que ameaçam a integridade da área perigosa. Os dispositivos de proteção contra surtos Furse ESP SL15X e ESP SL30X foram projetados especificamente para mitigar essas ameaças, desviando com segurança correntes transitórias para a terra, mantendo rigoroso isolamento elétrico. Aprovados para uso sob rigorosas estruturas ATEX e IEC, esses protetores integram circuitos de proteção híbridos de vários estágios, combinando componentes semicondutores de ação rápida com tubos de descarga de gás de alta resistência. Este projeto garante que as tensões passantes permaneçam excepcionalmente baixas, protegendo as extremidades eletrônicas delicadas em transmissores industriais, medidores de vazão e interfaces de comunicação serial contra falhas catastróficas.
Especificações Técnicas
Tensão Nominal: 15 V @ ESP SL15X
Tensão Nominal: 30 V @ ESP SL30X
Tensão Máxima de Trabalho Uc: 16.7 VDC @ ESP SL15X
Tensão Máxima de Trabalho Uc: 36.7 VDC @ ESP SL30X
Classificação de Corrente: 750 mA @ Loop de Sinal
Resistência em Linha: 1.0 Ω @ Por Linha ± 10%
Largura de Banda: 45 MHz @ -3 dB Sistema 50 Ω
Corrente Máxima de Descarga: 20 kA @ Forma de Onda 8 / 20 μs
Tensão Passante Up: 63 V @ Teste 1 kV / μs
Faixa de Temperatura Ambiente: -40°C - +80°C @ Operacional
Tipo de Montagem: Trilho DIN Top Hat @ 35 mm
Código de Pedido ABB (ABB): 7TCA085400R0065 @ ESP SL15X
Código de Pedido ABB (ABB): 7TCA085400R0071 @ ESP SL30X
Integração de Sistema e Configuração de Hardware
A instalação adequada das unidades ESP SL15X e ESP SL30X requer atenção cuidadosa ao layout do gabinete e à continuidade do aterramento na infraestrutura de áreas perigosas. Os instaladores devem montar o protetor em trilhos DIN top hat padrão de 35 mm o mais próximo possível do equipamento protegido ou no limite onde os cabos de sinal entram no invólucro de controle. O pé de trilho DIN integrado fornece um bloqueio mecânico seguro e estabelece conectividade de aterramento de baixa impedância. Os terminais de fiação acomodam condutores de até 4 mm², permitindo a terminação segura de fios trançados com ponteiras (terminais tubulares) ou configurações de fio duplo. Os cabos de pares trançados blindados devem ter suas malhas externas devidamente conectadas a terminais de terra designados ou bases de blindagem isoladas (como as opções da variante /I) para evitar loops de terra e rejeitar efetivamente a interferência eletromagnética.
Confiabilidade e Durabilidade Ambiental
Projetados para ambientes industriais severos, esses módulos de proteção contra surtos oferecem alta confiabilidade operacional e longos intervalos de serviço sob condições extremas. O invólucro compacto Slim Line otimiza o espaço do trilho DIN dentro de painéis de controle à prova de explosão congestionados, sem sacrificar a capacidade de dissipação térmica. A arquitetura modular plug-in separa o módulo eletrônico da base, permitindo que o pessoal de manutenção substitua os elementos plug-in com segurança. Blocos de terminais resistentes à corrosão e componentes internos robustos garantem desempenho estável em amplas flutuações de temperatura e altos níveis de umidade típicos de instalações petroquímicas externas e plataformas offshore.
Orientações de Seleção e Opções Alternativas
A seleção do modelo correto depende da tensão operacional do loop e dos requisitos específicos de classificação de áreas perigosas. O ESP SL15X (7TCA085400R0065) é adequado para circuitos de 15 V, enquanto o ESP SL30X (7TCA085400R0071) corresponde a loops de instrumentação de 30 V, como loops de corrente padrão de 4-20 mA com comunicação HART. Para aplicações que exigem indicação visual de status, variantes integradas com LED, como o ESP SL15XL e o ESP SL30XL, fornecem feedback operacional imediato. Ao adquirir esses componentes especializados, a 北京众平科技股份有限公司 (Beijing Zhongping Technology) mantém canais regionais confiáveis para auxiliar os engenheiros com a seleção de referência cruzada, documentação técnica e fornecimento original de fábrica autêntico.
Perguntas Frequentes (FAQ)
1. Qual é a principal diferença entre os modelos ESP SL15X e ESP SL30X?
O ESP SL15X é classificado para sistemas nominais de 15 V com uma tensão máxima de trabalho de 16,7 VDC, enquanto o ESP SL30X é classificado para sistemas nominais de 30 V com uma tensão máxima de trabalho de 36,7 VDC.
2. Estas unidades são certificadas para uso em atmosferas explosivas?
Sim, ambos os modelos são intrinsecamente seguros e aprovados para áreas perigosas em conformidade com as normas ATEX e IEC.
3. Os técnicos de manutenção podem substituir o módulo de proteção sem refazer a fiação?
Sim, o design plug-in permite que o módulo de proteção superior seja substituído a partir da base sem desconectar a fiação de campo ou perturbar as conexões de terra.
4. Qual é a classificação máxima de corrente contínua para estes protetores de sinal?
Ambas as unidades suportam uma classificação máxima de corrente de sinal de 750 mA.
5. Como a resistência em linha afeta a precisão da medição do loop?
A baixa resistência em linha de 1,0 Ω por linha introduz queda de tensão mínima, garantindo que a integridade da medição permaneça inalterada em loops analógicos e digitais.
6. Qual é a capacidade de largura de banda destes dispositivos de proteção contra surtos?
As unidades oferecem uma largura de banda de -3 dB de 45 MHz em um sistema de 50 Ω, tornando-as adequadas para aplicações de transmissão de dados de alta velocidade.
7. Como os dispositivos são aterrados durante a instalação?
O aterramento é obtido convenientemente através do mecanismo de fixação do pé de trilho DIN integrado ou por meio de terminais de terra dedicados vinculados ao ponto de referência do sistema.
8. Qual tamanho de fio é suportado pelos blocos de terminais?
Os terminais aceitam seções transversais de condutores de até 4 mm², acomodando fios sólidos ou trançados com ponteiras.
9. Qual é o prazo de entrega e a cobertura de garantia ao fazer o pedido através da 北京众平科技股份有限公司 (Beijing Zhongping Technology)?
A 北京众平科技股份有限公司 (Beijing Zhongping Technology) fornece unidades originais de fábrica autênticas, apoiadas por uma garantia de qualidade padrão de 12 meses e suporte técnico local responsivo.
10. Existem bases de substituição disponíveis caso a base de montagem do terminal sofra danos?
Sim, bases de substituição como o ESP SLX/B e variantes de tela isolada estão disponíveis para substituição de manutenção.
