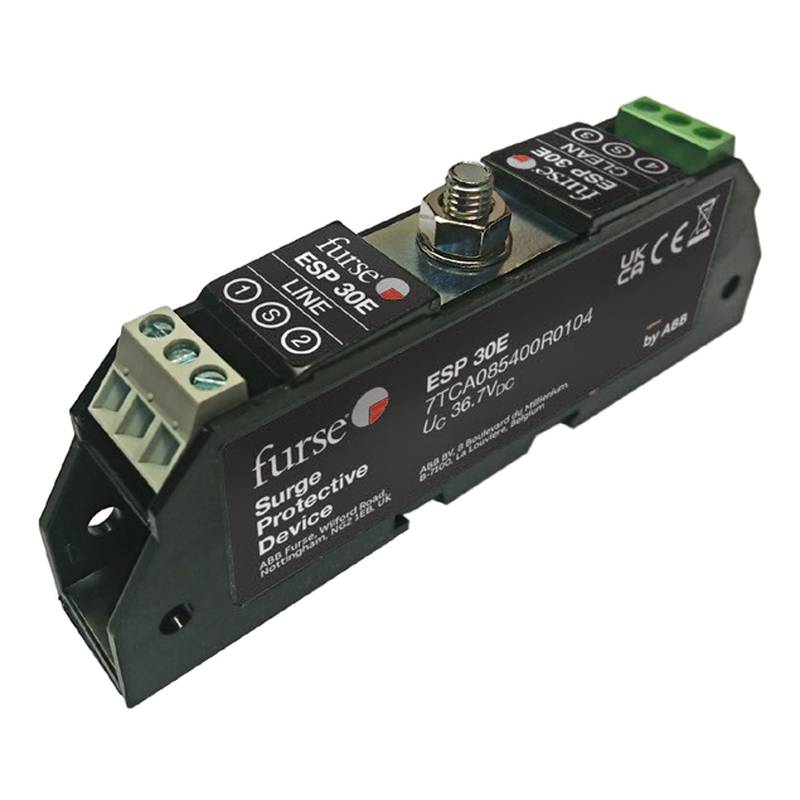

Protetor de sinal Furse ESP 30E, loop de linha de dados de 30V trilho DIN

O protetor de sinal Furse ESP 30E e suas variantes associadas oferecem mitigação robusta de sobretensão transitória para laços de instrumentação e controle de 30V. Projetados em um formato fino de trilho DIN de 7 mm, esses dispositivos protegem a infraestrutura de automação sensível contra surtos induzidos por raios, sem atrapalhar o layout de alta densidade dos gabinetes de controle.

Redes de medição e controle industrial implantadas em unidades de produção ao ar livre, plantas petroquímicas e instalações de geração de energia enfrentam graves perigos elétricos ambientais. Longos trechos de cabos de sinal sem blindagem ou com aterramento deficiente frequentemente atuam como antenas, captando pulsos eletromagnéticos de alta energia e picos de sobretensão transitória gerados por descargas atmosféricas próximas ou comutação indutiva pesada. Quando esses surtos de alta tensão se propagam diretamente para a sala de controle, eles facilmente excedem a tensão suportável dielétrica de placas de entrada analógica sensíveis, controladores lógicos programáveis e interfaces de sistemas de controle distribuído. Tais falhas levam à destruição catastrófica de placas, tempo de inatividade prolongado do sistema e reparos de emergência caros. Para evitar essas vulnerabilidades, os dispositivos de proteção contra surtos devem ser projetados para grampear a energia transitória com segurança em direção ao terra, mantendo baixa resistência interna para preservar a integridade do sinal. O Furse ESP 30E e os modelos de proteção de laço relacionados abordam esses desafios combinando circuitos de supressão transitória de múltiplos estágios com a conformidade com os padrões internacionais de proteção elétrica.

Especificações Técnicas

Tensão Nominal de Operação: 30 VDC @ 25°C

Tensão Máxima de Operação Contínua Uc: 34 VDC @ 25°C

Corrente Máxima de Carga: 0,5 A @ 45°C

Resistência de Laço por Linha: 2,2 Ω @ 20°C

Largura de Banda: 1,0 MHz @ sistema de 50 Ω

Resistência em Linha: 4,4 Ω de laço total @ 20°C

Corrente Máxima de Descarga In (8/20 µs): 10 kA @ forma de onda de 8/20 µs

Corrente de Teste de Raio Iimp (10/350 µs): 2,5 kA @ forma de onda de 10/350 µs

Nível de Proteção de Tensão Up (Linha para Linha): 45 V @ taxa de subida de 1 kV/µs

Nível de Proteção de Tensão Up (Linha para Terra): 650 V @ taxa de subida de 1 kV/µs

Capacitância Linha para Linha: 1,0 nF @ 1 kHz

Capacitância Linha para Terra: 60 pF @ 1 kHz

Faixa de Temperatura: -40°C - +80°C operacional

Tipo de Montagem: Trilho DIN TS35 @ trilho padrão de 35 mm

Largura do Módulo: 7,0 mm @ invólucro de perfil fino

Classificação do Invólucro: IP20 @ IEC 60529

Conformidade com o Padrão de Teste: IEC/BS EN 61643-21 @ testado para Classe D+C+B

Integração de Sistema e Configuração de Hardware

A integração de protetores de sinal em laços de controle existentes requer atenção cuidadosa à montagem física, topologia de fiação e continuidade do aterramento. A largura de 7 mm dos módulos ESP 30E e SL30 permite que os engenheiros maximize a utilização de trilhos dentro de gabinetes de distribuição lotados e caixas de junção de instrumentação. A montagem em trilho DIN garante uma fixação mecânica segura enquanto estabelece um caminho elétrico direto de baixa impedância para o trilho de montagem, que deve ser conectado à barra de referência de terra central usando um condutor de cobre de bitola grossa. A fiação de campo de transmissores de dois fios, como laços de 4-20mA ou sensores RTD, conecta-se diretamente aos terminais de entrada, enquanto as linhas de saída protegidas seguem para as placas de entrada analógica DCS ou PLC. Cabos de par trançado blindados devem ser utilizados para toda a transmissão de sinal analógico para minimizar a captação de interferência eletromagnética. A blindagem do cabo deve ser terminada adequadamente no terminal de terra designado da base do protetor, garantindo que o ruído capacitivo seja desviado do circuito de medição sem criar laços de terra indesejados que possam introduzir desvio de sinal ou erros de deslocamento de medição.

Confiabilidade e Durabilidade Ambiental

Ambientes industriais severos exigem hardware que mantenha estabilidade funcional sob condições extremas de estresse térmico, mecânico e elétrico. Os materiais de invólucro utilizados na série Furse ESP são construídos a partir de polímeros de engenharia autoextinguíveis de alta qualidade, classificados em rigorosos padrões de inflamabilidade, protegendo os componentes internos contra calor localizado e impactos físicos. A tecnologia de diodo de avalanche de estado sólido e tubos de descarga de gás de alta durabilidade operam em conjunto para absorver surtos de energia transitória repetitivos sem sofrer degradação prematura ou fuga térmica. O layout da placa de circuito interno minimiza a indutância e a capacitância parasitárias, garantindo que os elementos de supressão sejam acionados rapidamente dentro de nanossegundos de um evento de sobretensão. Além disso, os pontos de conexão mecânica robustos resistem ao afrouxamento causado por vibração contínua da planta proveniente de máquinas rotativas próximas, bombas e compressores. Esse alto nível de resiliência física e elétrica estende a vida útil operacional dos módulos de proteção, reduzindo a frequência de substituições de componentes durante paradas programadas da planta.

Orientação de Seleção e Opções Alternativas

A seleção da variante correta de proteção de laço depende estritamente das características elétricas da instrumentação de campo. Os modelos padrão ESP 30E e SL30 acomodam laços de controle gerais de dois fios de 30V, enquanto o dedicado ESP SL30L/4-20 é otimizado especificamente para laços de corrente alimentados de 4-20mA para minimizar a queda de tensão de inserção. Para circuitos de medição de temperatura que utilizam detectores de temperatura de resistência de três fios, as variantes ESP RTD e ESP SL RTD fornecem proteção equilibrada em todas as três pernas para evitar erros de medição causados por alterações desiguais na resistência da linha. A Beijing Zhongping Technology oferece suporte de engenharia abrangente para ajudar clientes industriais locais a revisar diagramas de tubulação e instrumentação, avaliar os requisitos de impedância de laço e selecionar números de peça de referência cruzada apropriados para atualizações de sistemas de controle existentes. A equipe técnica pode auxiliar na determinação da disponibilidade exata de estoque para requisitos urgentes de manutenção da planta e expansões rotineiras de instalações.

Perguntas Frequentes (FAQ)

1. Qual é o prazo de entrega típico para pedidos de estoque padrão?

Os itens de estoque padrão são normalmente processados e despachados dentro de um a dois dias úteis a partir dos armazéns de distribuição local.

2. Qual cobertura de garantia se aplica a estes dispositivos de proteção de sinal?

Todas as unidades fornecidas incluem uma garantia abrangente do fabricante de 12 meses cobrindo defeitos de material e mão de obra de fábrica.

3. Como a largura de 7 mm afeta o projeto do painel de controle?

O perfil ultrassino de 7 mm permite montagem de alta densidade em trilhos DIN padrão, reduzindo significativamente o espaço linear de painel necessário para proteção de laço multicanal.

4. Estes protetores podem ser instalados em laços de corrente de 4-20mA energizados?

Sim, variantes plug-in permitem que módulos de proteção individuais sejam extraídos e substituídos da base sem interromper o fluxo de corrente ou desconectar a fiação de campo.

5. Estes dispositivos introduzem resistência mensurável em circuitos RTD?

A resistência de série interna é estritamente minimizada, mas os engenheiros devem considerar a resistência de laço especificada ao calcular tolerâncias de circuito totais para medições de temperatura de alta precisão.

6. Qual padrão rege os protocolos de teste para estes protetores contra surtos?

Todos os dispositivos são rigorosamente testados de acordo com os padrões IEC/BS EN 61643-21 que cobrem parâmetros de desempenho operacional das Classes D, C e B.

7. Como o aterramento adequado é alcançado para as unidades montadas em trilho DIN?

O aterramento é estabelecido automaticamente através do pé de montagem condutivo em um trilho DIN TS35 devidamente conectado à barra de terra principal do sistema.

8. Os módulos de substituição estão disponíveis separadamente sem alterar o bloco de terminais da base?

Sim, a arquitetura plug-in permite que o pessoal de manutenção troque módulos de proteção degradados, deixando a base de fiação permanente intacta no trilho.
