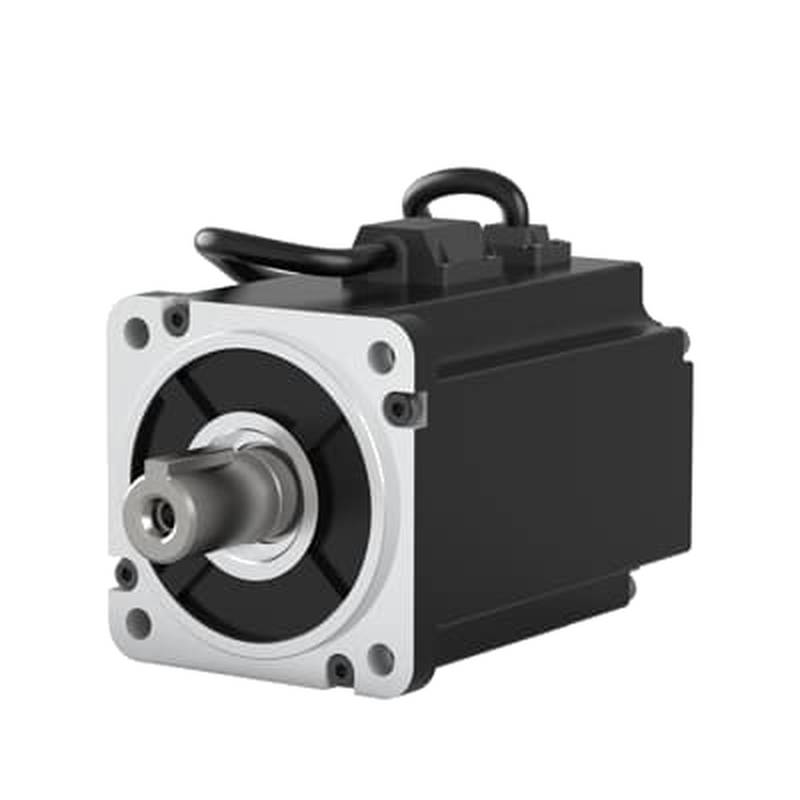

ABB DSM08L-0KW8-302-S1NA0 Servomotor CC sem escovas (BLDC) de 750 Watt

Este servomotor CC sem escovas de 750 watts elimina o desfoque de movimento em alta velocidade e a latência de posicionamento dinâmico em maquinário de automação de alta precisão. A Beijing Zhongping Technology garante suporte de aquisição contínuo para componentes originais de automação de fábrica, minimizando paradas inesperadas em linhas de fabricação essenciais.

A integração de hardware de controle de movimento de alto desempenho em linhas de montagem automatizadas avançadas geralmente introduz ressonância mecânica severa e gargalos de dissipação térmica durante ciclos de aceleração de alta frequência. O servomotor CC sem escovas ABB DSM08L-0KW8-302-S1NA0 de 750 Watts resolve diretamente esses desafios de engenharia utilizando otimização eletromagnética avançada e construção de rotor de baixa inércia. Operando na camada de acionamento e atuação de arquiteturas de controle industrial, este atuador recebe comandos precisos de trem de pulsos ou barramento de campo de controladores de movimento multieixos para executar saída rotacional de alto torque. Quando os engenheiros de fábrica enfrentam tolerâncias de posicionamento rigorosas e altos ciclos de trabalho onde os motores de passo padrão perdem passos ou superaquecem, este projeto sem escovas de ímã permanente mantém a estabilidade de torque contínuo. Ele elimina a faísca de comutação e reduz os intervalos de manutenção, substituindo as arquiteturas tradicionais com escovas por comutação eletrônica acionada por dispositivos de feedback de alta resolução. A unidade preenche a lacuna entre a resposta dinâmica rápida e a sincronização absoluta multieixos, garantindo que perfis de trajetória complexos sejam executados sem erros de rastreamento.

Especificações Técnicas

Número do Modelo: DSM08L-0KW8-302-S1NA0 @ Ambiente Padrão

Potência de Saída Nominal: 0,75 kW @ Barramento de 400 VCC

Torque Nominal: 2,4 Nm @ 3.000 RPM

Torque de Pico Máximo: 7,2 Nm @ Sobrecarga Instantânea

Velocidade Nominal: 3.000 RPM @ Operação Contínua

Velocidade Máxima de Operação: 4.500 RPM @ Transitório de Pico

Torque de Parada: 2,5 Nm @ 20°C Ambiente

Inércia do Rotor: 0,00032 kg·m² @ Sem Carga

Tensão do Inversor: Classe de 400 VCC @ Entrada Trifásica

Tipo de Dispositivo de Feedback: Codificador Absoluto @ Alta Resolução

Classe de Proteção: IP65 @ Retentor de Eixo einvólucro

Temperatura Operacional Ambiente: 0°C - 40°C @ Saída Máxima

Classe de Isolação: Classe F @ Limite Térmico de 155°C

Peso Total da Unidade: 3,2 kg @ Configuração Padrão

Integração de Sistema e Configuração de Hardware

A integração mecânica e elétrica adequada é vital para alcançar o desempenho dinâmico ideal e evitar interferência eletromagnética em ambientes industriais. Monte o flange do motor firmemente em uma placa dissipadora de calor de alumínio usinada e rígida usando parafusos de cabeça cilíndrica de alta resistência para facilitar a dissipação térmica condutiva durante ciclos de reversão pesados. Conecte os cabos de alimentação usando cabos blindados de bitola grossa, garantindo que a estrutura do motor esteja conectada a um terra de baixa impedância usando uma fita de cobre trançada para eliminar a capacitância parasita de alta frequência e os loops de terra. Passe o cabo de feedback do encoder através de um conduíte separado, longe de linhas de energia CA de alta tensão, para proteger os sinais digitais sensíveis de posição contra indução eletromagnética. Termine a blindagem trançada do cabo de feedback em 360 graus na carcaça traseira metálica do conector do acionamento para manter a integridade contínua da blindagem eletromagnética em todo o loop de controle de movimento. Verifique a sequência correta de fases antes da autossintonização inicial do controlador para evitar inversão inesperada da direção de rotação ou erros de incompatibilidade de fases.

Confiabilidade e Durabilidade Ambiental

Projetado para implantação industrial contínua, este servomotor sem escovas apresenta um invólucro com classificação IP65 que sela eficazmente os enrolamentos internos contra poeira suspensa no ar, névoa de óleo e jatos de água de baixa pressão encontrados em plantas de fabricação severas. O conjunto do estator utiliza isolação avançada de impregnação sob pressão a vácuo, protegendo o fio magnético de cobre contra a entrada de umidade e vapores químicos agressivos ao longo de vidas operacionais estendidas. O gerenciamento térmico baseia-se na geometria otimizada da carcaça de alumínio aletada que maximiza o resfriamento por convecção natural, complementado por ventilação forçada opcional para aplicações de alta temperatura ambiente. Os rolamentos de esfera pré-carregados de precisão vêm lubrificados de fábrica com graxa sintética de alta temperatura projetada para suportar rotação contínua em alta velocidade sem degradação ou travamento mecânico. A unidade atinge uma alta classificação de MTBF (Tempo Médio entre Falhas), minimizando paradas de produção não planejadas e reduzindo as despesas de manutenção de ciclo de vida de longo prazo em ambientes industriais automatizados.

Orientações de Seleção e Opções Alternativas

A seleção do servomotor correto requer uma avaliação cuidadosa do torque de carga contínua, requisitos de aceleração de pico, taxas de incompatibilidade do momento de inércia e limitações térmicas ambientes dentro do maquinário de destino. Ao adaptar linhas de automação legadas ou projetar novos sistemas multieixos, os engenheiros podem aproveitar modelos alternativos dentro da família de servos ABB, como as séries DSM08M ou DSM08H, se perfis diferentes de torque por inércia forem necessários. A Beijing Zhongping Technology mantém um inventário abrangente de componentes originais de automação de fábrica e fornece consultoria técnica especializada para ajudar as equipes de engenharia na seleção de referência cruzada, cálculos de dimensionamento e substituição perfeita de modelos. Nossos especialistas em aplicações regionais trabalham em estreita colaboração com os técnicos da fábrica para verificar a compatibilidade elétrica, chicotes de cabos e parâmetros de correspondência de acionamento, garantindo a implantação rápida do sistema e risco mínimo de integração.

Perguntas Frequentes (FAQ)

1. Qual é o status atual do estoque local e o prazo típico de envio para este modelo de motor?

A Beijing Zhongping Technology mantém um estoque local robusto deste componente, permitindo o despacho no mesmo dia útil ou no dia útil seguinte para eliminar atrasos prolongados de remessa ultramarina para reparos urgentes em instalações.

2. Quais são a cobertura de garantia padrão e os procedimentos de retorno de RMA aplicáveis a esta unidade?

Este produto é respaldado por uma garantia abrangente do fabricante de 12 meses, apoiada por inspeções rigorosas de qualidade antes do envio e um processo simplificado de substituição de RMA local gerenciado pela Beijing Zhongping Technology.

3. Quais são os requisitos de entrada elétrica e as medidas de proteção recomendadas para este servomotor?

O motor opera em uma classe de tensão de barramento nominal de 400 VCC, exigindo um servoacionamento inteligente trifásico compatível, and deve ser protegido contra picos de tensão usando supressão de surto externa e práticas adequadas de aterramento.

4. Quais protocolos de feedback e interfaces de comunicação são compatíveis com o encoder do motor?

O encoder absoluto integrado suporta protocolos de comunicação serial de alta resolução projetados para interface direta com controladores modernos de movimento multieixos e acionamentos industriais.

5. Qual é a classificação de proteção ambiental e os limites de temperatura que regem a operação segura?

A unidade possui uma classificação de proteção ambiental IP65 e foi projetada para operação contínua dentro de uma faixa de temperatura ambiente de 0°C - 40°C.

6. Quais são as dimensões específicas de montagem mecânica e as tolerâncias de alinhamento durante a instalação?

O motor utiliza um flange quadrado métrico padronizado com diâmetros piloto usinados com precisão, exigindo alinhamento de eixo angular e radial dentro de 0,05 mm quando acoplado a cargas mecânicas.

7. Quais verificações de manutenção de rotina são recomendadas para garantir a confiabilidade operacional de longo prazo?

Os operadores devem inspecionar periodicamente os retentores de eixo quanto a desgaste, verificar o aperto dos conectores elétricos, verificar a integridade do aterramento e monitorar os níveis acústicos dos rolamentos durante os ciclos de manutenção preventiva programada.

8. Como os parâmetros de configuração devem ser correspondidos ao integrar o motor com acionamentos de terceiros?

Os integradores de sistema devem inserir com precisão os pares de polos do motor, limites máximos de corrente, resistência de enrolamento, valores de indutância e resolução do encoder no utilitário de configuração de software do acionamento antes de executar as rotinas de autossintonização.
