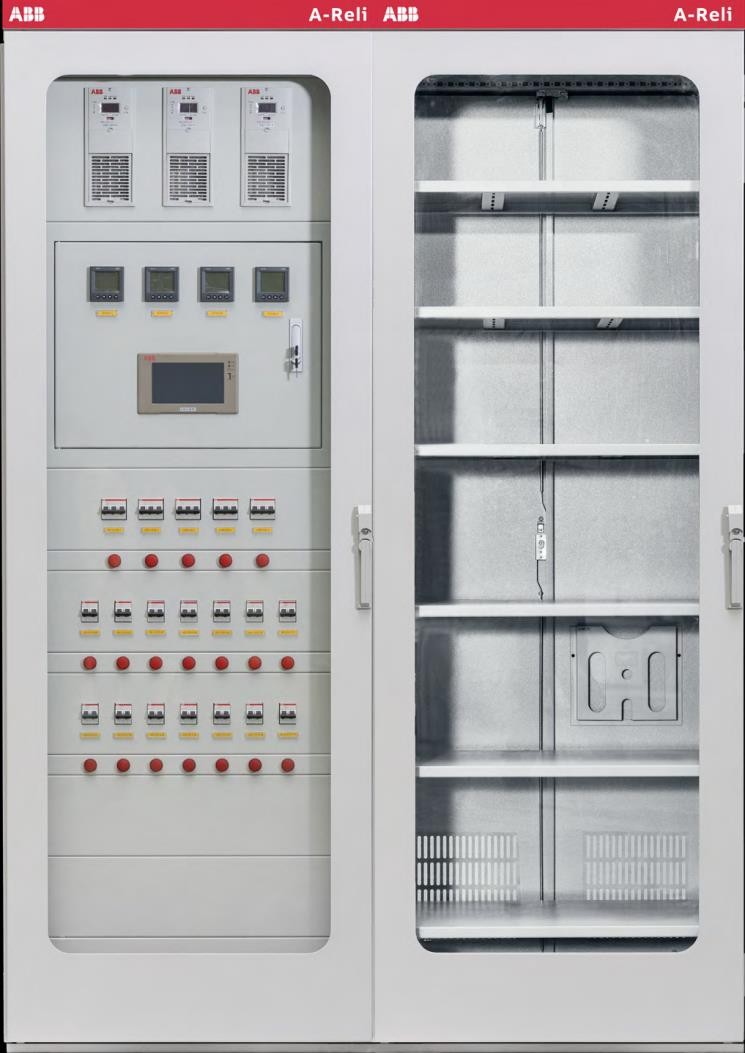

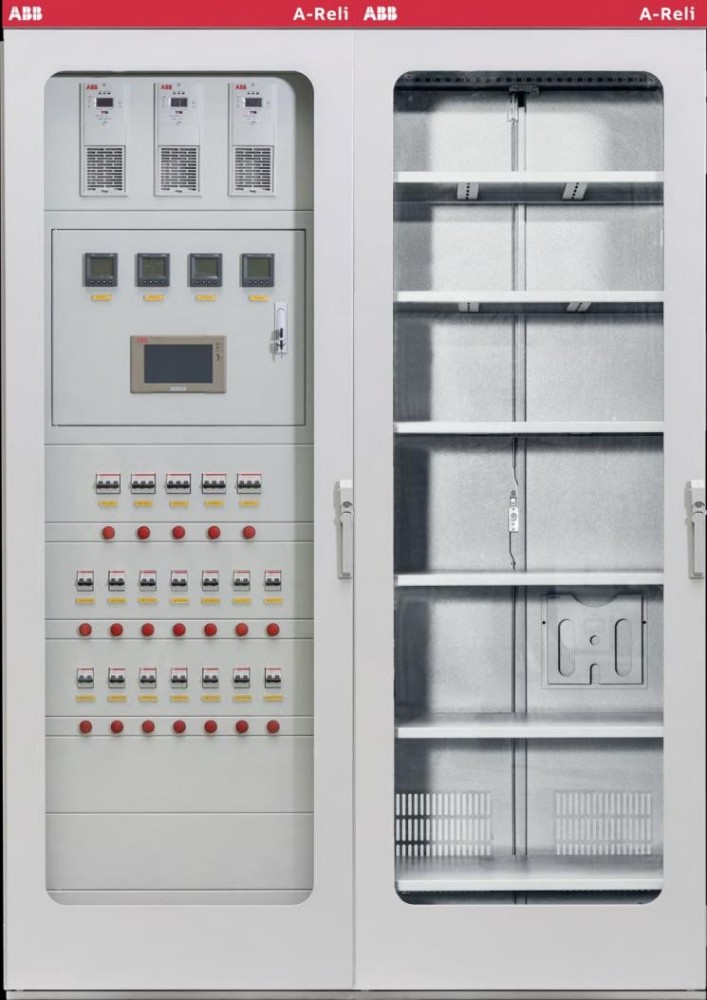

O sistema de energia CC microcomputadorizado ABB A-Reli série 220V 100Ah fornece energia operacional e de controle confiável para painéis de alta tensão e proteção por relé em subestações elétricas e instalações industriais. Esta unidade modular integra retificação de alta frequência, inspeção inteligente de baterias e monitoramento por tela sensível ao toque colorida para garantir o fornecimento contínuo de energia auxiliar sob condições industriais complexas.
As subestações elétricas modernas, usinas de energia e ferrovias eletrificadas dependem fortemente de corrente contínua auxiliar ininterrupta para acionar disjuntores de alta tensão e governar esquemas de relés de proteção. Um dos principais desafios de engenharia nessas instalações é mitigar a queda de tensão, o ruído elétrico e a degradação da bateria durante distúrbios na rede. O sistema de energia ABB A-Reli 100AH/220V aborda essas vulnerabilidades por meio de uma arquitetura avançada de comutação de alta frequência e monitoramento de bateria em tempo real. Os módulos retificadores utilizam tecnologia de comutação suave ressonante LLC de ponte completa com correção passiva do fator de potência para otimizar a eficiência de conversão e suprimir a interferência eletromagnética. Enquanto isso, um processador ARM9 de 32 bits executando uma interface gráfica LINUX governa o núcleo do sistema, permitindo interação local e comunicação remota por meio de computadores superiores para executar funções de medição, sinalização, regulação e controle remotos de forma eficiente.
Especificações Técnicas
Tensão Nominal de Entrada CA: 380 VAC ± 15% @ 50 Hz
Tensão Nominal de Saída CC: 220 VDC @ Operação Contínua
Capacidade Nominal: 100 Ah @ Taxa de Descarga de 10 Horas
Topologia do Módulo Retificador: Comutação Suave Ressonante LLC de Ponte Completa @ Alta Frequência
Fator de Potência: >= 0,92 @ Carga Nominal
Interface de Comunicação: RS485 / Ethernet @ Protocolo Modbus
Faixa de Temperatura Operacional: -10°C - 50°C @ Ambiente Interno
Resistência de Isolamento: >= 10 MOhms @ Tensão de Teste de 500 VDC
Integração do Sistema e Configuração de Hardware
A implementação do sistema ABB A-Reli 100AH/220V requer atenção meticulosa ao layout físico, cabeamento e aterramento dentro do gabinete de controle. Cabos blindados de pares trançados devem ser utilizados para todas as linhas de comunicação RS485 que conectam a unidade de monitoramento ao sistema superior de controle supervisor e aquisição de dados para evitar a corrupção de dados proveniente de surtos transitórios de comutação de alta tensão. Os cabos de distribuição de energia que conectam a saída do retificador ao barramento de controle (KM) e ao barramento de fechamento (HM) devem ser dimensionados de acordo com o consumo máximo de corrente contínua e as limitações permitidas de queda de tensão. O aterramento adequado da estrutura do gabinete usando uma barra de cobre de baixa impedância é essencial para estabelecer um plano de referência confiável, suprimir ruído elétrico de modo comum e proteger componentes sutilmente semicondutores contra descargas eletrostáticas.
Confiabilidade e Durabilidade Ambiental
Os ambientes de subestações industriais expõem a eletrônica de potência ao estresse térmico, partículas suspensas no ar e flutuações de umidade. O sistema ABB A-Reli incorpora estratégias robustas de gerenciamento térmico, combinando resfriamento por ar forçado em módulos retificadores de alta carga com caminhos de convecção natural para subconjuntos passivos para manter as temperaturas operacionais dentro de margens de projeto seguras. O hardware interno de monitoramento de isolamento avalia continuamente as correntes de fuga à terra em todo o barramento CC, emitindo avisos antecipados antes que a degradação menor do isolamento escale para uma falha de terra em todo o sistema. Além disso, o layout modular permite que os técnicos substituam a quente unidades retificadoras individuais durante janelas de manutenção planejada, minimizando o tempo médio de reparo e mantendo a disponibilidade operacional contínua.
Orientações de Seleção e Opções Alternativas
A seleção da capacidade apropriada do sistema de energia CC envolve o cálculo da carga contínua cumulativa de todos os instrumentos supervisores, lâmpadas indicadoras e iluminação de emergência, juntamente com os requisitos instantâneos de corrente de disparo e fechamento de disjuntores pesados. Os engenheiros devem avaliar se a configuração de 220V 100Ah se alinha com os cálculos de tempo de reserva da bateria da instalação. Para instalações que exigem níveis de tensão operacional mais baixos, uma variante de série de 110V alternativa está disponível para corresponder às classificações específicas de bobinas de comutação. A Beijing Zhongping Technology fornece suporte técnico especializado, ajudando as equipes de engenharia a realizar seleções de referência cruzada, cálculos de perfil de carga e correspondência de peças de reposição localizadas para otimizar o processo de integração do sistema.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e a política de garantia para este equipamento?
O cronograma de entrega padrão depende das especificações de configuração e da logística regional, e o equipamento é respaldado por uma garantia abrangente do fabricante de 12 meses que cobre defeitos estruturais e operacionais.
2. A Beijing Zhongping Technology fornece serviços de inspeção pré-envio?
Sim, a verificação técnica e as verificações de qualidade pré-envio são realizadas para garantir que os parâmetros do sistema estejam em conformidade com os pedidos de engenharia antes do despacho.
3. Quais protocolos de comunicação são suportados pelo painel de monitoramento?
O sistema utiliza interfaces industriais padrão RS485 operando em protocolos Modbus para integração perfeita com plataformas SCADA ou DCS em nível de planta.
4. Os módulos retificadores podem operar em uma configuração de redundância paralela?
Sim, vários módulos retificadores de alta frequência suportam configurações ativas de compartilhamento de corrente para fornecer redundância N+1 para cargas críticas de subestações.
5. Como o módulo de inspeção de bateria monitora as células individuais?
O módulo mede a tensão individual da célula, a resistência interna e os parâmetros de temperatura ambiente continuamente para detectar sinais precoces de sulfatação de placas ou ressecamento.
6. Qual é a finalidade do módulo redutor no painel CC?
O módulo redutor regula a tensão fornecida ao barramento de controle, compensando tensões elevadas do barramento durante os ciclos de carregamento de equalização da bateria.
7. O sistema é adequado para operações de subestação completamente autônomas?
Sim, as funções integradas de "quatro remotas" (medição remota, sinalização, regulação e controle) permitem supervisão remota abrangente sem exigir pessoal contínuo no local.
8. Quais procedimentos de manutenção são necessários para os retificadores de comutação suave?
A manutenção de rotina é limitada à remoção periódica de poeira dos ventiladores de resfriamento, verificação do torque dos terminais e verificação dos arquivos de log para quaisquer anomalias térmicas ou de tensão registradas.
