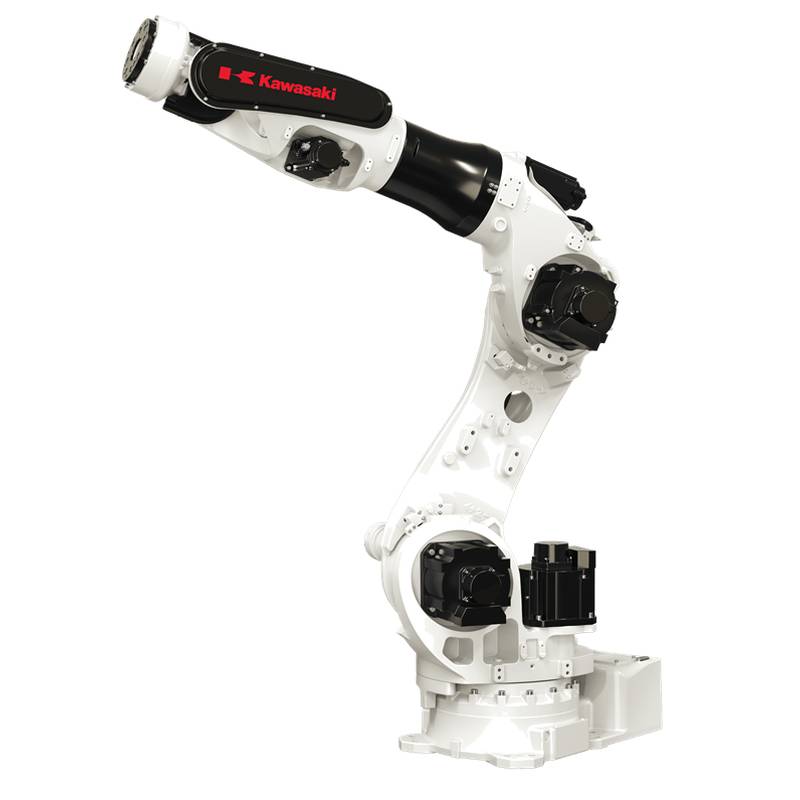

Robô Industrial Kawasaki BX250L para Soldagem a Ponto Automotiva

O Kawasaki BX250L é um robô industrial articulado de 6 eixos projetado para soldagem a ponto automotiva de alto desempenho, apresentando uma capacidade de carga útil de 250 kg e um alcance máximo de 2.812 mm. Como modelo carro-chefe da série B da Kawasaki, este robô industrial integra um design de pulso oco para acomodar cabos e mangueiras internos, reduzindo significativamente o tempo de inatividade para manutenção causado por interferência de cabos. Seu controle de movimento avançado e motores de alta potência facilitam movimentos rápidos e de curto alcance, essenciais para linhas de montagem automotiva de alta densidade. Recomenda-se a manutenção frequente do chicote de cabos interno e a lubrificação periódica das unidades de acionamento de alta velocidade para garantir precisão operacional a longo prazo e produtividade da fábrica.

Tipo de Produto e Posicionamento de Categoria

O Kawasaki BX250L pertence à categoria de robôs articulados de 6 eixos e alta capacidade de carga, especificamente otimizados para aplicações de soldagem a ponto pesadas no setor automotivo. Este modelo é definido por sua capacidade de gerenciar grandes pistolas de soldagem, mantendo uma estrutura de braço fina e de alta rigidez que permite a operação em ambientes de produção confinados e de alta densidade.

Com base nesta classificação, o BX250L está posicionado entre a série BX100, mais leve, e o modelo BX300L de capacidade máxima dentro da linha série B da Kawasaki. Ele serve como uma ferramenta especializada para fabricantes que exigem um equilíbrio entre capacidade de carga substancial e alcance cinemático estendido, distinguindo-o de robôs de manuseio de uso geral que não possuem o roteamento dedicado de pulso oco necessário para a integração avançada de soldagem.

Especificações Técnicas

Grau de liberdade: 6 eixos

Capacidade de carga: 250 kg

Alcance máximo: 2.812 mm

Repetibilidade de posição: ±0,07 mm

Montagem: Piso

Temperatura ambiente: 0 ~ 45 °C

Umidade relativa: 35 ~ 85 %

Grau de proteção do pulso: IP67

Grau de proteção dos eixos da base: IP54

Controladores suportados: F02, E02

Requisitos de energia: 7,5 kVA

Massa do robô: 1.460 kg

Destaques Técnicos

O design de pulso oco é um recurso fundamental que melhora a longevidade dos cabos e reduz a interferência mecânica. Ao alojar mangueiras e cabos internamente, o sistema minimiza o risco de emaranhamento de cabos durante manobras de soldagem complexas e de alta velocidade.

Motores de alta potência e uma construção de braço leve contribuem para o status do robô como um equipamento de alta velocidade. Esses componentes permitem aceleração e desaceleração rápidas, que são críticas para atender a tempos de ciclo apertados em oficinas de carroceria automotiva.

Além disso, a tecnologia avançada de controle de movimento incorporada no BX250L suporta a execução de trajetórias altamente precisas. Esta precisão garante uma qualidade de solda consistente em diversas configurações de chassi de veículos, mesmo nos limites da área de trabalho de 2.812 mm.

Cenários de Aplicação: Soldagem a Ponto de Carrocerias Automotivas: Executa ciclos de soldagem multiponto precisos em quadros de veículos com alta confiabilidade, tipicamente reduzindo os tempos de ciclo através da otimização de caminhos de movimento de curto alcance. Manuseio de Materiais Pesados: Gerencia grandes componentes pesando até 250 kg durante os processos de montagem, fornecendo posicionamento estável e reduzindo a necessidade de equipamentos de elevação manual em linhas de alto volume. Atendimento de Máquinas para Grandes Conjuntos: Opera dentro de células automatizadas para carregar e descarregar peças volumosas de máquinas secundárias, garantindo um fluxo de produção constante e minimizando tempos de espera no ciclo de fabricação.

Recomendações de Seleção: Aplicação Adequada: Linhas de soldagem a ponto automotiva de alta densidade onde o requisito de carga útil está entre 200 kg e 250 kg e a área de trabalho requer um alcance de pelo menos 2.500 mm. Aplicação Não Adequada: Ambientes de sala limpa ou embalagens farmacêuticas (o BX250L não foi projetado para conformidade estéril; seus eixos de base possuem classificação IP54, que não protege contra processos rigorosos de lavagem ou padrões de partículas exigidos nesses setores). Comparação de Modelos: Para aplicações que exigem um alcance maior que 2.812 mm, considere o Kawasaki BX200X, que oferece um alcance de 3.412 mm, mas com uma capacidade de carga menor de 200 kg.

FAQ

1. Por que escolher o BX250L com capacidade de 250 kg em vez do BX200L de 200 kg se a velocidade for a prioridade?

O BX250L deve ser selecionado se sua pistola de soldagem e pacote de cabos excederem o limite de 200 kg, pois operar um robô em sua capacidade máxima de carga reduz a aceleração e pode acionar a proteção térmica; o BX250L oferece a margem necessária para tempos de ciclo mais rápidos com ferramental mais pesado.

2. Qual é o tamanho mínimo da célula necessária para este modelo com alcance de 2.812 mm?

Embora o alcance máximo seja de 2.812 mm, o design de pulso oco e braço fino permite uma área de ocupação compacta; no entanto, você deve levar em conta o raio de giro da base (aprox. 1.460 kg de peso) e garantir uma folga de segurança de pelo menos 3.000 mm da base do robô até a obstrução mais próxima para evitar colisões durante movimentos de extensão total.

3. Este modelo de base com classificação IP54 pode operar em um ambiente com muita poeira metálica?

Não, a classificação de base IP54 implica proteção contra respingos de água e entrada limitada de poeira, mas não é suficiente para ambientes com alta densidade de poeira metálica ou pó metálico, o que pode levar à degradação do motor e dos rolamentos; blindagem externa ou gabinetes com pressão positiva são necessários para tais condições.

4. Como a repetibilidade de ±0,07 mm afeta diretamente o rendimento da produção na soldagem a ponto?

A repetibilidade consistente de ±0,07 mm garante que cada ponto de solda seja colocado com precisão submilimétrica, o que reduz diretamente as taxas de retrabalho causadas por pontos de solda desalinhados e melhora a integridade estrutural da montagem da carroceria do carro.

5. Quais são os prazos de entrega típicos para peças de reposição, como o chicote de cabos interno?

Os prazos de entrega para componentes padrão da série B variam por região, mas itens de desgaste crítico como o chicote de cabos interno geralmente são mantidos em estoque em nossos centros regionais nos EUA, Europa e China, com envio padrão disponível dentro de 5-10 dias úteis.

6. O controlador F02 é compatível com sistemas Kawasaki legados?

O controlador F02 faz parte da geração moderna de controladores Kawasaki e suporta retrocompatibilidade com muitos programas legados através da linguagem AS; no entanto, uma auditoria formal de compatibilidade por um integrador de sistemas é recomendada para linhas de produção existentes.

7. Qual é o intervalo de manutenção esperado para o acionamento do eixo JT3?

O eixo JT3, que lida com a carga vertical, deve ser inspecionado a cada 3.000 horas operacionais ou uma vez por ano, o que ocorrer primeiro, para garantir a integridade da graxa e a funcionalidade do freio do motor.

8. O preço inclui instalação e calibração no local?

O preço padrão do produto cobre o hardware e o controlador; instalação no local, integração de efetuador final e otimização de caminho são pacotes de serviço distintos que podem ser cotados separadamente com base no layout da sua instalação e na complexidade da aplicação.

9. O BX250L pode ser montado em uma configuração invertida ou na parede?

Não, o BX250L é estritamente projetado para montagem no piso; para requisitos de montagem invertida ou na parede, a série BT, como o BT200L, é a alternativa apropriada projetada para montagem em prateleira ou geometrias de montagem não convencionais.

10. Qual é o período de garantia padrão para esta unidade?

A garantia industrial padrão para o BX250L é de 12 meses a partir da data de comissionamento ou 18 meses a partir do envio, o que ocorrer primeiro, cobrindo defeitos de material e mão de obra sob condições normais de operação.
