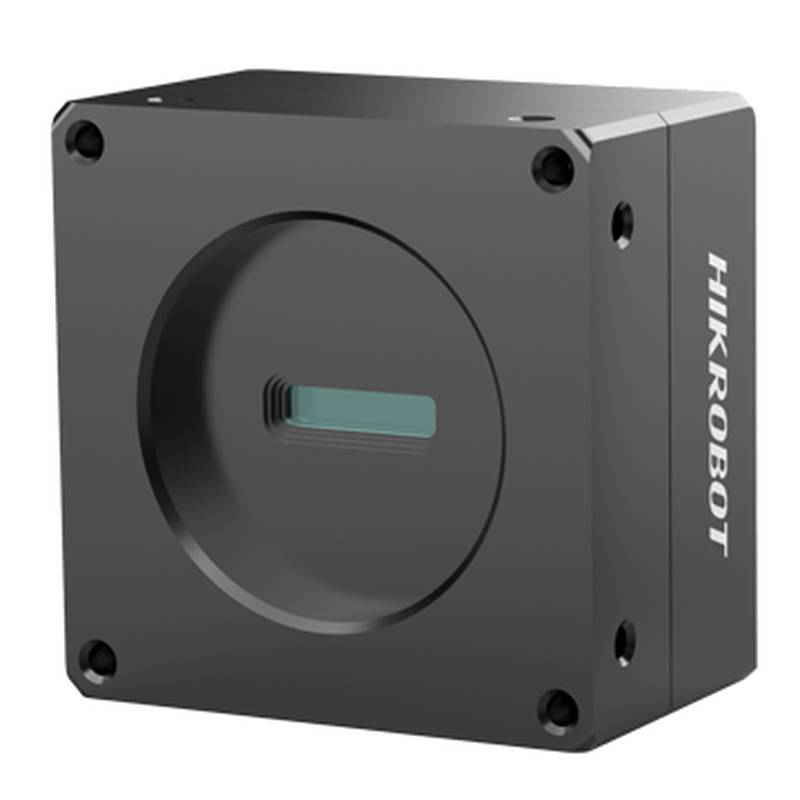

A HIKROBOT MV-CL022-40GC é uma câmera de varredura de linha industrial colorida GigE 2k de ponta, projetada para aplicações de imagem de alta velocidade e precisão. Alavancando a tecnologia avançada de sensor CMOS e o robusto protocolo GigE Vision, esta câmera oferece qualidade de imagem excepcional e transferência de dados confiável, tornando-a uma ferramenta indispensável para tarefas exigentes de automação industrial. Sua designação como câmera de varredura de linha gige e câmera de varredura de linha colorida destaca suas principais capacidades na captura de imagens coloridas detalhadas e de alta fidelidade em cenários de movimento contínuo. A arquitetura da câmera é otimizada para velocidade e precisão, permitindo que ela se destaque em aplicações onde a detecção rápida de defeitos, controle de qualidade e medição precisa são primordiais.
Especificações do Produto
Modelo: MV-CL022-40GC Tipo de Sensor: CMOS Tamanho do Pixel: 7 μm Resolução: 2048 × 2 Frequência Máxima de Linha: 32 kHz (Bayer 8/Bayer 10p/Bayer 12p/Mono), 828 kHz (Bayer 10/Bayer 12/YUV/Mono), 18 kHz (RGB 8/BGR 8) Faixa Dinâmica: 60 dB Razão Sinal-Ruído (SNR): 40 dB Ganho: 0 dB a 7.9 dB Tempo de Exposição: 2 μs a 10 ms Modo de Obturador: Suporta obturador automático, manual, de uma tecla e de controle de largura de pulso. Saída de Cor: Cor Formato de Pixel: Mono 8/10/12, Bayer RG 8/10/10Packed/12/12Packed, YUV 422 Packed, YUV 422 (YUYV) Packed, RGB 8, BGR 8 Binning: Não Suportado Espelhamento de Imagem: Suporta espelhamento horizontal. Modo de Gatilho: Gatilho externo, gatilho interno. Modo de Gatilho Externo: Gatilho de linha, gatilho de quadro, gatilho de linha + quadro. Interface de Dados: Gigabit Ethernet (1000Mbit/s), compatível com Fast Ethernet (100Mbit/s). I/O Digital: Conector P10 de 12 pinos fornece alimentação e I/O: 2 entradas diferenciais (Line0, Line3), 2 saídas diferenciais (Line1, Line4), 1 I/O configurável bidirecional (Line2). Fonte de Alimentação: 12 VDC, suporta PoE (exceto para versões com aquecimento). Consumo Típico de Energia: 4 W @ 12 VDC Montagem da Lente: M42*1.0, distância focal traseira da flange 12 mm; adaptável a F-mount, C-mount e outras montagens de rosca via anéis adaptadores. Dimensões: 62 mm × 62 mm × 37.5 mm Peso: Aprox. 170 g Classificação IP: IP40 (quando instalado corretamente com lente e cabos). Temperatura de Operação: 0°C a 50°C Temperatura de Armazenamento: -30°C a 70°C Umidade: 20% a 80% UR sem condensação. Software: MVS ou software de terceiros que suporta o protocolo GigE Vision. Sistema Operacional: Windows XP/7/10/11 (32/64 bits), Linux (32/64 bits), macOS (64 bits). Protocolo/Padrão: GigE Vision V2.0, GenICam. Certificações: CE, RoHS, KC.
Capacidades Avançadas de Imagem e Aplicações Industriais
A HIKROBOT MV-CL022-40GC é projetada com capacidades avançadas de processamento de imagem para garantir qualidade de imagem superior, mesmo em condições desafiadoras. Seu sensor CMOS captura imagens detalhadas com uma faixa dinâmica de 60 dB e um SNR de 40 dB, fornecendo clara diferenciação entre sutis variações de cor e textura. A câmera suporta uma ampla gama de formatos de pixel, incluindo Bayer RG 8/10/12 para representação de cores verdadeiras e vários formatos monocromáticos para aplicações que exigem alto contraste. Os modos flexíveis de obturador, incluindo obturador automático, manual e controle de largura de pulso, permitem controle preciso sobre a captura de imagem, minimizando o borrão de movimento em cenários de alta velocidade.
A integração de funções de processamento de imagem como Correção de Campo Plano (FFC), correção Gamma e Tabelas de Consulta (LUT) aprimora ainda mais a uniformidade e o contraste da imagem, compensando variações em iluminação e características da lente. Esses recursos são críticos para aplicações em setores como processamento de alimentos e bebidas, produtos farmacêuticos, fabricação de eletrônicos e impressão, onde a inspeção visual consistente e precisa é crucial para garantia de qualidade.
Modo de Alta Largura de Banda e Transferência de Dados
Um recurso chave da MV-CL022-40GC é o suporte ao GigE Vision V2.0 e ao inovador Modo de Alta Largura de Banda. Este modo aumenta significativamente a transmissão de frequência de linha, superando as limitações convencionais do gigabit Ethernet e alcançando uma taxa de transferência 1.5 a 2 vezes maior. Essa capacidade aprimorada de transferência de dados garante que dados de varredura de linha colorida de alta resolução e alta velocidade possam ser transmitidos sem gargalos, permitindo análise e controle em tempo real em ambientes industriais exigentes. A interface Gigabit Ethernet, com retrocompatibilidade com Fast Ethernet, fornece conectividade robusta e flexível.
Versatilidade e Integração Industrial
O design compacto da MV-CL022-40GC (62 mm × 62 mm × 37.5 mm) e a classificação IP40 a tornam adequada para integração em diversos ambientes industriais, incluindo aqueles com restrições de espaço ou exposição ambiental moderada. A montagem de lente M42, com uma distância focal traseira da flange de 12 mm, oferece ampla compatibilidade com uma vasta gama de lentes, que pode ser expandida através de anéis adaptadores para F-mount, C-mount e outros tipos de rosca. Essa versatilidade permite uma configuração óptica ideal adaptada a requisitos específicos da aplicação.
As capacidades de I/O digital da câmera, fornecidas através de um conector P10 de 12 pinos, permitem integração perfeita com outros equipamentos de automação, permitindo gatilho e controle sincronizados de dispositivos externos. O suporte para gatilhos externos e internos, incluindo gatilhos de linha, quadro e combinados, oferece opções de sincronização flexíveis para diversas necessidades operacionais.
Modelos Comparáveis e Visão Geral da Série
A HIKROBOT oferece uma linha abrangente de câmeras de varredura de linha dentro da série CL, atendendo a vários requisitos de resolução e interface. Embora a MV-CL022-40GC seja um modelo proeminente, outras câmeras notáveis na série incluem:
MV-CL022-91GC: Uma câmera de varredura de linha colorida GigE 2K semelhante. MV-CL024-91GC: Uma câmera de varredura de linha 2K com recursos aprimorados para inspeção de alta velocidade. MV-CL042-91GC: Uma câmera de varredura de linha colorida GigE 4K oferecendo maior resolução. MV-CL042-91GC-PL: Uma variante da câmera 4K, potencialmente com diferentes opções de interface. MV-CL042-91GC-V2: Uma versão atualizada da câmera de varredura de linha colorida 4K. MV-CL042-91FC: Uma câmera de varredura de linha colorida 4K, provavelmente com interface ou recursos específicos diferentes. MV-CL044-91NC: Uma câmera de varredura de linha colorida 4K com um sensor de 3 linhas, oferecendo maior capacidade de captura de dados. MV-CL083-92CC: Uma câmera de varredura de linha colorida Camera Link 8K para aplicações que exigem resolução extremamente alta. MV-CL084-B1NC: Uma câmera de varredura de linha colorida GigE 8K. MV-CL166-91F2C: Uma câmera de varredura de linha colorida 16K, representando a maior resolução desta série para imagens ultra detalhadas.
Esses modelos demonstram coletivamente o compromisso da HIKROBOT em fornecer uma solução escalável para necessidades de visão industrial, desde tarefas de inspeção básicas até aplicações altamente especializadas e de alta resolução.
Cenários Industriais Adequados
A HIKROBOT MV-CL022-40GC é excepcionalmente adequada para uma variedade de cenários de automação industrial onde a inspeção contínua de objetos em alta velocidade é necessária. Suas capacidades de imagem colorida e alta frequência de linha a tornam ideal para:
Inspeção de Impressão: Garantindo a qualidade e precisão da impressão em embalagens, rótulos e têxteis, detectando desvios de cor, borrões ou erros de registro. Embalagens de Alimentos e Bebidas: Verificando a integridade das embalagens, verificando níveis de enchimento, detectando objetos estranhos e inspecionando a qualidade de impressão e posicionamento de rótulos. Fabricação de Eletrônicos: Inspecionando Placas de Circuito Impresso (PCBs) quanto a defeitos, posicionamento de componentes e qualidade das juntas de solda. Inspeção Têxtil: Identificando falhas, padrões e consistência de cor em tecidos durante a produção. Inspeção de Bobinas: Monitorando bobinas contínuas de material, como papel, filmes plásticos ou chapas metálicas, quanto a defeitos. Detecção de Defeitos de Superfície: Identificando imperfeições superficiais em bens manufaturados, como arranhões, amassados ou manchas.
Nessas aplicações, a capacidade da câmera de capturar imagens coloridas de alta resolução em alta velocidade contribui diretamente para o aumento da produtividade, redução de desperdício e melhoria da qualidade do produto. A interface GigE confiável garante integração perfeita em sistemas de automação fabril existentes, facilitando loops de feedback e controle em tempo real.
Confiabilidade e Valor a Longo Prazo
Os produtos HIKROBOT são conhecidos por sua robustez e confiabilidade, projetados para suportar os rigores dos ambientes industriais. A MV-CL022-40GC, com sua construção sólida e adesão a padrões da indústria como GigE Vision e GenICam, oferece uma solução estável e confiável para implantação a longo prazo. A disponibilidade de suporte de software através do software MVS (Machine Vision System) da HIKROBOT e a compatibilidade com software GigE Vision de terceiros garantem ainda mais facilidade de uso e integração em diversos sistemas de visão. Este compromisso com a qualidade e suporte de software ressalta o valor a longo prazo e a eficiência operacional que a MV-CL022-40GC traz para projetos de automação industrial.
Perguntas Frequentes (FAQ)
P: Qual é o prazo de entrega típico para a HIKROBOT MV-CL022-40GC?
R: Os prazos de entrega podem variar com base nos níveis atuais de estoque e nas quantidades específicas do pedido. A Zhongping Technology mantém dados de estoque em tempo real e pode fornecer as informações de prazo de entrega mais precisas mediante solicitação. Entre em contato conosco para obter o Relatório de Estoque Mais Recente.
P: Como posso obter preços de projeto para a HIKROBOT MV-CL022-40GC para uma implementação em larga escala?
R: Os preços de projeto são adaptados aos requisitos específicos da sua aplicação. A equipe de vendas da Zhongping Technology está equipada para fornecer cotações detalhadas com base no escopo do seu projeto e nas suas necessidades de volume. Por favor, envie uma Solicitação de Cotação para preços personalizados.
P: Quais são os termos de garantia para câmeras industriais HIKROBOT como a MV-CL022-40GC?
R: As câmeras HIKROBOT geralmente vêm com uma garantia abrangente. A Zhongping Technology, como distribuidor autorizado, pode fornecer detalhes completos sobre a cobertura da garantia e os termos específicos para sua região e compra.
P: A Zhongping Technology pode auxiliar com verificações de compatibilidade para a MV-CL022-40GC com meu sistema de visão existente?
R: Com certeza. Nossa equipe de suporte técnico é especializada em integração de sistemas e pode realizar verificações detalhadas de compatibilidade para garantir a integração perfeita da MV-CL022-40GC em sua configuração atual.
P: Que documentação é tipicamente fornecida para liberação alfandegária ao importar câmeras HIKROBOT?
R: A Zhongping Technology garante que toda a documentação necessária para uma liberação alfandegária tranquila seja fornecida com seu pedido, aderindo aos regulamentos de comércio internacional. Podemos fornecer certificados de origem, conformidade e outros documentos exigidos.
P: Existem alternativas descontinuadas para a MV-CL022-40GC que eu deva estar ciente?
R: A HIKROBOT inova continuamente sua linha de produtos. Embora a MV-CL022-40GC seja um modelo atual, podemos aconselhar sobre seu lugar no ciclo de vida do produto e quaisquer futuras atualizações ou modelos alternativos que possam ser relevantes para seu planejamento de longo prazo.
P: Como a Zhongping Technology lida com atualizações de firmware para a MV-CL022-40GC?
R: Fornecemos acesso às versões de firmware mais recentes e podemos oferecer orientação sobre o processo de atualização para garantir que sua câmera opere com desempenho ideal e recursos de segurança.
P: Qual é o status do estoque em tempo real para a MV-CL022-40GC?
R: Para obter o status de estoque em tempo real mais preciso e atualizado, entre em contato diretamente com a Zhongping Technology. Estamos comprometidos em fornecer informações rápidas para apoiar suas decisões de aquisição.
P: Posso solicitar uma demonstração das capacidades da MV-CL022-40GC para minha aplicação específica?
R: Demonstrações podem ser agendadas, dependendo da complexidade da sua aplicação e da logística regional. Consulte nossa equipe de vendas sobre a possibilidade de uma demonstração do produto.
P: O que diferencia a Zhongping Technology como um parceiro de canal confiável para produtos HIKROBOT?
R: A Zhongping Technology é um parceiro autorizado e experiente, dedicado a fornecer suporte técnico especializado, gerenciamento confiável da cadeia de suprimentos e preços competitivos para soluções de visão de máquina HIKROBOT, garantindo uma experiência de aquisição segura e eficiente.
