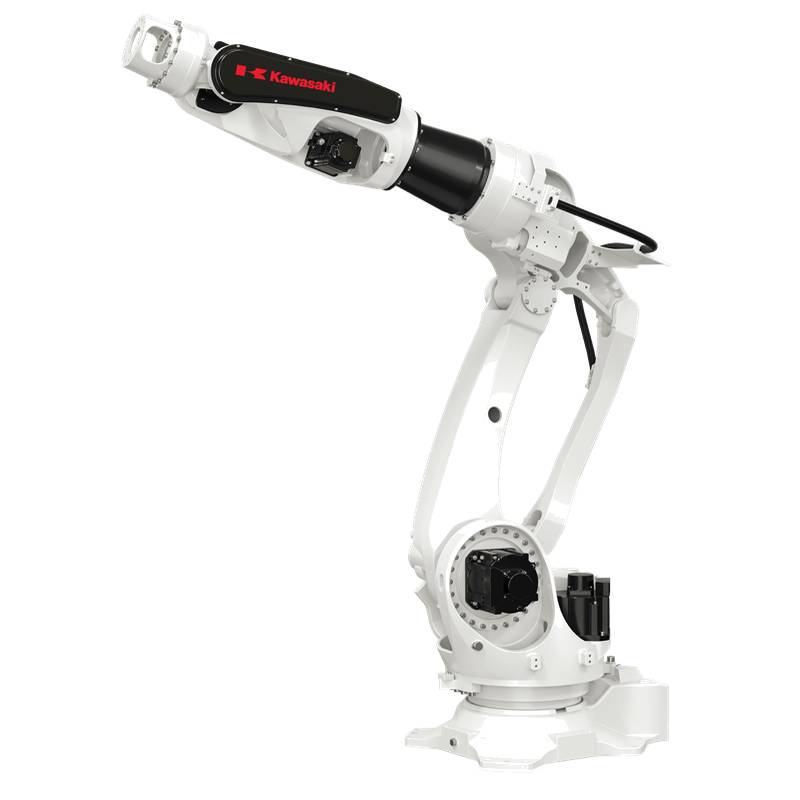

O Kawasaki BTP16L destaca-se como um braço robótico de alto desempenho e serviço pesado, projetado especificamente para aplicações exigentes de sistemas robóticos de separação e colocação (pick and place) em ambientes industriais de grande escala. Apresentando um design robusto, capaz de gerenciar cargas significativas com alta repetibilidade, este modelo otimiza o rendimento nos setores automotivo, logístico e de manufatura pesada. A confiabilidade continua sendo a principal preocupação dos integradores de sistemas, uma vez que o BTP16L foi construído para minimizar o tempo de inatividade não planejado por meio de sua integridade estrutural reforçada e alta classificação de ciclo de trabalho. Como parte de uma infraestrutura de automação de missão crítica, esta unidade preenche a lacuna entre a montagem de alta velocidade e os requisitos de movimentação de materiais pesados, mantendo uma consistência rigorosa do processo.
Posicionamento de Tipo de Produto e Categoria
O Kawasaki BTP16L é classificado como um braço robótico articulado multi-eixo de serviço pesado, especificamente otimizado para manipulação de carga de alta inércia e ambientes de tempo de ciclo rápido. Na hierarquia da automação industrial, ele se enquadra na categoria de robôs de manuseio de alta carga e longo alcance, o que o distingue de unidades compactas de mesa ou colaborativas. Sua função principal envolve o movimento sincronizado de objetos dentro de um espaço de trabalho tridimensional definido, servindo como o atuador central em arquiteturas complexas de sistemas robóticos de separação e colocação (pick and place).
Com base nesta classificação, o BTP16L ocupa um nicho especializado para aplicações que exigem um equilíbrio entre alcance e rigidez estrutural. Diferente de robôs de uso geral, este modelo integra caminhos de cabeamento interno especializados para evitar interferências durante a operação contínua. Por design, ele facilita a integração perfeita em linhas de produção existentes controladas por CLP (Controlador Lógico Programável), aderindo aos protocolos de comunicação industrial padrão.
Especificações Técnicas
Capacidade de carga: 16 kg.
Raio máximo de alcance: 1600 mm.
Repetibilidade: ±0,06 mm.
Faixa da junta (Eixo 1): ±180°.
Faixa da junta (Eixo 2): +150° a -60°.
Faixa da junta (Eixo 3): +150° a -170°.
Faixa da junta (Eixo 4): ±200°.
Faixa da junta (Eixo 5): ±140°.
Faixa da junta (Eixo 6): ±360°.
Sistema de acionamento: Servomotor CA.
Classificação de proteção: IP65 (pulso), IP54 (base).
Temperatura ambiente de operação: 0°C a 45°C.
Peso: 220 kg.
Destaques Técnicos
A arquitetura estrutural do BTP16L prioriza a supressão de vibração, garantindo uma operação consistente mesmo quando o robô executa padrões rápidos de parada e partida. Ao utilizar cinemática avançada, o braço mantém uma trajetória estável, o que reduz significativamente o estresse mecânico na caixa de engrenagens durante tarefas pesadas de separação e colocação (pick and place).
Além disso, o design de cabeamento integrado minimiza o risco de emaranhamento ou cisalhamento dos fios durante movimentos complexos e multi-eixos. Esse recurso traduz-se diretamente em uma vida útil estendida para o conjunto de chicotes e reduz a frequência de inspeções de manutenção. A construção do braço de alta rigidez garante que a repetibilidade de ±0,06 mm seja alcançada mesmo na extensão máxima, o que é vital para processos de manufatura de alta precisão.
Cenários de Aplicação
Manuseio de Subconjuntos Automotivos: Automatiza a transferência de componentes pesados de motores ou subconjuntos de chassis com uma melhoria de 15% no tempo de ciclo em comparação com o trabalho manual, garantindo precisão de colocação consistente. Paletização Logística: Executa tarefas de paletização de alta densidade utilizando seu alcance de 1600 mm, reduzindo efetivamente a fadiga do operador e aumentando o rendimento em uma média de 20% em turnos contínuos. Montagem de Componentes Eletrônicos de Grande Escala: Mantém uma precisão de ±0,06 mm durante a colocação de componentes volumosos e pesados, o que estabiliza a qualidade da produção e reduz as taxas de sucata causadas por erros de posicionamento. Descarregamento de Fundição e Peças Fundidas: Opera dentro da faixa de temperatura de 0°C a 45°C, manuseando efetivamente peças metálicas quentes enquanto garante que a classificação IP54 da base resista a partículas comuns do chão de fábrica.
Recomendações de Seleção
O BTP16L é adequado para ambientes de sistemas robóticos de separação e colocação (pick and place) de alta precisão onde o total de ferramentas de fim de braço e a carga útil não excedam 16 kg. É altamente recomendado para linhas de montagem que exigem capacidades de longo alcance onde o espaço de trabalho é limitado, mas requer um raio amplo de 1600 mm.
Por outro lado, este modelo não é adequado para aplicações de remoção de metal de serviço extremo ou fresagem pesada, pois os requisitos de força axial durante a usinagem frequentemente excedem as limitações estruturais dos rolamentos do pulso e das juntas. Para tarefas que exigem uma carga útil significativamente maior, superior a 25 kg, como o transporte de matéria-prima pesada, a série Kawasaki ZX ou a série Kawasaki BTP25, de maior porte, são alternativas superiores. Ao comparar modelos, o BTP16L oferece uma relação alcance-carga mais equilibrada do que o Kawasaki BTP10L de menor alcance, tornando-o mais adequado para layouts eficientes em termos de espaço no chão.
Perguntas Frequentes
1. Este robô classificado para 16 kg pode manusear um efetor final de 15 kg com cabeamento adicional?
Sim, a capacidade de carga útil nominal de 16 kg inclui o peso combinado da garra e da peça de trabalho, permitindo uma margem de 1 kg. No entanto, você deve contabilizar o peso do cabeamento e das mangueiras internos dentro desse limite para manter o desempenho ideal. Manter a carga total abaixo de 16 kg é essencial para evitar o esforço do motor e garantir a longevidade do sistema de acionamento. Se sua carga total se aproximar de 16 kg, recomendamos realizar um cálculo detalhado de momento de inércia para evitar exceder as classificações de torque do pulso. Aconselhamos entrar em contato com nossa equipe de engenharia para uma simulação de carga se o seu centro de gravidade da ferramenta estiver significativamente deslocado.
2. Qual é o espaço mínimo necessário para um robô com alcance de 1600 mm?
É necessária uma folga mínima de aproximadamente 1,8 metros de diâmetro para a base do robô e sua rotação de alcance total de 1600 mm. Este espaço garante que o braço possa articular-se em toda a sua faixa de ±180° no Eixo 1 sem colidir com cercas perimetrais ou scanners de segurança. Observe que o peso de 220 kg da unidade requer uma fundação de concreto armado de pelo menos 150 mm de espessura para amortecimento de vibração. Recomendamos realizar uma verificação do layout para garantir que todos os equipamentos periféricos permaneçam fora do raio de alcance durante todo o curso do robô.
3. Como a repetibilidade de ±0,06 mm se traduz em tolerâncias de produção do mundo real?
A repetibilidade de ±0,06 mm garante consistência de colocação de alta precisão para tarefas de montagem onde as tolerâncias são rígidas e o retrabalho deve ser minimizado. Em um ambiente de produção, isso significa que cada ciclo cairá dentro de uma janela de 0,12 mm, o que é fundamental para um rendimento consistente na montagem de eletrônicos ou componentes automotivos. Exceder a capacidade de carga útil de 16 kg, no entanto, degradará essa repetibilidade, pois a inércia adicionada causa deflexão no pulso. Para manter esse nível de precisão, certifique-se de que os parâmetros de aceleração do robô estejam ajustados para corresponder à massa e ao centro de gravidade específicos do seu efetor final.
4. A classificação IP54 da base e IP65 do pulso fornece proteção adequada para um ambiente de montagem em sala limpa?
As classificações IP54 e IP65 são geralmente suficientes para pisos de fábrica padrão, mas podem não atender aos requisitos rigorosos de partículas de uma sala limpa de alto grau (ISO 5 ou superior). Embora o pulso com classificação IP65 ofereça excelente proteção contra poeira e jatos de água de baixa pressão, a base IP54 permite a entrada de partículas finas de poeira por longos períodos. Se sua aplicação envolve um ambiente de sala limpa controlado, sugerimos implementar vedação de pressão positiva adicional ou escolher um modelo dedicado com certificação para sala limpa. Verifique os padrões específicos de qualidade do ar exigidos por suas instalações para determinar se este modelo atende à sua conformidade interna.
5. Este modelo pode ser montado no teto, ou a montagem no chão é a única opção?
O BTP16L foi projetado principalmente para montagem no chão para garantir a máxima estabilidade para sua capacidade de carga útil de 16 kg e alcance de 1600 mm. Embora alguns robôs articulados permitam a montagem invertida, a base e os reforços estruturais do BTP16L são otimizados para distribuição de torque ao nível do chão e gerenciamento de carga ancorada ao solo. Montar esta unidade no teto exigiria reforço estrutural personalizado e pode anular a garantia de fábrica devido ao estresse gravitacional alterado nas juntas. Recomendamos fortemente manter a orientação de montagem no chão conforme especificado no manual de instalação para garantir a segurança e a confiabilidade do sistema.
6. Qual é o prazo de entrega padrão e vocês têm unidades em estoque?
Nosso prazo de entrega típico para o BTP16L é atualmente de 8 a 12 semanas, dependendo da configuração específica e do destino do envio. Embora mantenhamos um estoque limitado de unidades em nosso armazém regional, a alta demanda frequentemente resulta em uma fila para remessas imediatas. Para projetos urgentes, recomendamos enviar uma consulta de compra o quanto antes para que possamos reservar uma alocação para seu cronograma de produção. Entre em contato com a Beijing Zhongping Technology para obter o status de disponibilidade mais atual e discutir possíveis opções de envio expresso para seu pedido específico.
7. Com que frequência este robô requer manutenção para manter o desempenho de 16 kg?
Recomenda-se manutenção regular a cada 5.000 horas de operação ou anualmente, o que ocorrer primeiro, para garantir que a capacidade de carga útil de 16 kg permaneça segura e precisa. Isso inclui lubrificação das juntas, inspeção das caixas de engrenagens quanto a desgaste e verificação da integridade do cabeamento que alimenta a unidade de 220 kg. Ao aderir a este cronograma de manutenção, você evita paradas inesperadas e mantém a repetibilidade de ±0,06 mm que é padrão para este modelo. A falha em realizar essas verificações de rotina pode levar à falha prematura da junta, especialmente ao operar no alcance máximo de 1600 mm sob condições de alta carga.
8. O preço inclui o controlador, ou é vendido separadamente?
O preço da unidade BTP16L geralmente inclui o braço robótico e o controlador padrão necessário para a operação básica, geralmente variando na faixa de US$ 25.000 a US$ 45.000, dependendo dos pacotes de software integrados. Como as configurações variam significativamente com base nos requisitos específicos do seu sistema robótico de separação e colocação (pick and place), como integração de visão ou rastreamento de esteira, o custo final dependerá dos periféricos solicitados. Entre em contato com a Beijing Zhongping Technology para uma cotação formal adaptada às necessidades específicas da sua aplicação. O preço é indicativo. Confirme conosco o custo exato.
9. Existem peças de reposição prontamente disponíveis para o modelo BTP16L?
Sim, mantemos um inventário abrangente de peças de reposição essenciais, incluindo servomotores, componentes da caixa de engrenagens e kits de cabeamento para o BTP16L. Como este modelo faz parte de uma série industrial padrão, os componentes de reposição são projetados para fácil integração com o hardware existente. Recomendamos manter um kit básico de peças críticas, como vedações de junta e cabos internos, no local para minimizar qualquer possível parada de produção. Se você encontrar um problema, nossa equipe técnica fornece suporte remoto para identificar o número de peça correto com base na placa de série do seu robô.
10. Vocês podem fornecer suporte técnico para integrar este robô em uma linha existente?
Nossa equipe de engenharia oferece suporte técnico total para integrar o BTP16L à sua linha de produção, incluindo orientação sobre comunicação com CLP (Controlador Lógico Programável) e configuração de sistemas de segurança. Dado o peso de 220 kg do robô e a dinâmica de alta velocidade que ele atinge, a integração adequada é vital para garantir tanto a segurança de seus operadores quanto a eficiência do seu sistema robótico de separação e colocação (pick and place). Podemos fornecer consultoria na otimização dos tempos de ciclo do robô e na solução de dificuldades de integração para garantir que o rendimento total do seu sistema atinja suas metas operacionais. Entre em contato com nossa equipe de aplicação para discutir os requisitos técnicos do seu projeto de integração específico.
