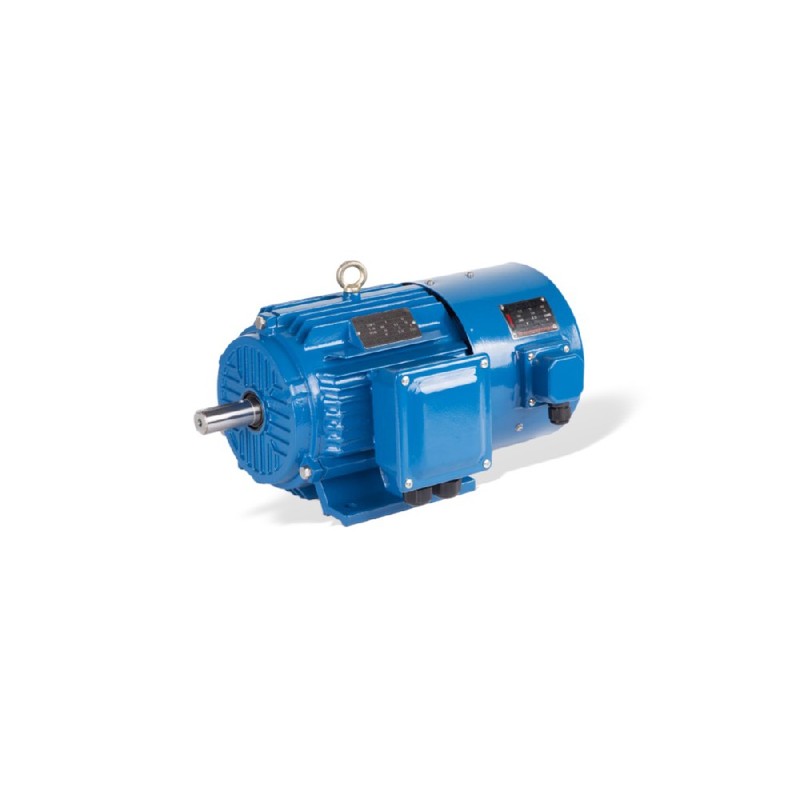

O motor para inversor GESHI YVF2 é uma máquina de corrente alternada assíncrona trifásica projetada especificamente para operações de acionamento por frequência variável em maquinário industrial. Concebido para lidar com velocidades variáveis sem superaquecimento, ele fornece saída rotacional estável para cargas de torque variável. Quando os engenheiros exigem regulação contínua de velocidade sob ciclos de trabalho rigorosos, mantendo o equilíbrio térmico, este motor entrega uma conversão eletromecânica confiável. Posicionado estritamente dentro da camada de acionamento e atuação de arquiteturas de controle industrial, ele faz a ponte entre a saída de sinal dos conversores de frequência e o movimento mecânico físico.
Os engenheiros de automação industrial frequentemente encontram desafios em que motores de indução padrão de velocidade fixa sofrem colapso térmico, vibração severa ou falha de isolamento ao operar abaixo das frequências nominais. Como os conversores de frequência por largura de pulso injetam correntes harmônicas nos enrolamentos do estator, os motores convencionais sofrem de envelhecimento acelerado e ondulação de torque. Este motor compatível com acionamento de frequência variável resolve essas limitações elétricas e térmicas integrando designs eletromagnéticos especializados e estruturas de ventilação forçada. Ele permite controle de movimento preciso em linhas de produção automatizadas onde os acionamentos tradicionais falham em sustentar os requisitos de torque em baixa velocidade.
Especificações Técnicas
Potência Nominal: 0.55 kW - 315 kW @ 50 Hz
Tamanho da Carcaça: H80 - H355 @ IEC Padrão
Faixa de Frequência: 5 Hz - 50 Hz @ Torque Constante
Faixa de Frequência: 50 Hz - 100 Hz @ Potência Constante
Tipo de Montagem: B3 / B5 / B35 @ Padrões IEC
Classe de Isolamento: Classe F @ 155 °C
Grau de Proteção: IP54 @ Condições Padrão
Proteção Opcional: IP55 / IP56 / IP66 @ Solicitação Personalizada
Método de Resfriamento: IC416 @ Ventilador Axial Independente
Tensão do Enrolamento: 380 V @ 50 Hz
Integração de Sistema e Configuração de Hardware
A instalação elétrica adequada requer a conexão dos cabos de alimentação do motor diretamente aos terminais de saída do conversor de frequência por largura de pulso usando cabos de potência blindados e construídos simetricamente. A blindagem metálica ou blindagem geral do cabo deve ser terminada com segurança na placa traseira condutora ou no terminal de aterramentos usando um prensa-cabo EMC de 360 graus para suprimir a interferência eletromagnética de alta frequência. O terminal de aterramento da carcaça no invólucro do motor deve ser conectado ao barramento de terra do painel de controle principal usando um condutor de cobre de baixa impedância para eliminar loops de terra e proteger contra correntes capacitivas parasitas. Para os loops de controle e feedback, posicione os cabos de sinal a uma distância de separação física dos condutores de energia de alta tensão. Os ventiladores de resfriamento axial independentes exigem uma fonte de alimentação auxiliar monofásica ou trifásica separada, roteada através de disjuntores de proteção de motor dedicados para garantir a dissipação térmica contínua, independentemente da velocidade do rotor principal.
Confiabilidade e Durabilidade Ambiental
Os enrolamentos internos do estator são tratados com impregnação sob pressão a vácuo usando resinas sem solvente de alta grau para suportar picos de tensão severos gerados por inversores de transistores bipolares de porta isolada de comutação rápida. Os componentes estruturais mecânicos utilizam carcaças de ferro fundido projetadas para amortecer vibrações harmônicas e minimizar o ruído acústico durante os ciclos de aceleração e desaceleração. A proteção padrão contra entrada IP54 protege os componentes elétricos internos contra o acúmulo de poeira e respingos de água, com configurações opcionais IP55, IP56 ou IP66 disponíveis para ambientes de lavagem ou corrosivos. Sensores térmicos embutidos nas ranhuras do estator monitoram as temperaturas dos enrolamentos continuamente, transmitindo sinais de resistência de volta para o CLP ou circuito de disparo do acionamento para evitar sobrecarga térmica. Esta construção robusta atinge um tempo médio estendido entre falhas ao operar dentro de plantas de processamento industrial.
Orientação de Seleção e Opções Alternativas
A seleção do motor de acionamento apropriado requer a avaliação de perfis de torque de carga, taxas de regulação de velocidade e temperaturas operacionais ambientes. Para aplicações que exigem maior proteção básica, variantes de carcaça com classificações IP55 ou IP66 podem ser especificadas. Quando os requisitos do projeto exigem dimensões físicas alternativas ou classificações de potência distintas dentro da mesma família, os engenheiros podem avaliar modelos adjacentes, como as carcaças compactas H80 ou as variantes pesadas H355. A Beijing Zhongping Technology mantém canais de suporte técnico local e reservas de estoque para auxiliar os engenheiros de automação com a seleção precisa de referência cruzada e planejamento de substituição direta.
Perguntas Frequentes (FAQ)
1. Qual é a disponibilidade atual de estoque local e o prazo de entrega estimado para pedidos urgentes?
A Beijing Zhongping Technology mantém inventário regional para tamanhos de carcaça padrão, permitindo o envio rápido dentro de dias úteis padrão para minimizar o tempo de inatividade do equipamento.
2. Quais são os termos da garantia do produto e o procedimento de devolução RMA?
Todas as unidades são respaldadas por uma garantia do fabricante de 12 meses cobrindo defeitos de material, apoiadas pela Beijing zhongpingtech.com verificação de qualidade pré-envio e processamento de devolução simplificado.
3. Quais são as especificações de fornecimento elétrico e os requisitos de aterramento para este motor?
O motor opera em suprimentos de corrente alternada industrial trifásica padrão a 380 V, exigindo aterramento dedicado através do terminal da carcaça para dissipar correntes de fuga de alta frequência.
4. Quais protocolos de comunicação e interfaces de controle são compatíveis com esta configuração de acionamento?
O motor faz interface direta com conversores de frequência por largura de pulso padrão que utilizam algoritmos de controle vetorial ou escalar padrão sem barramentos de comunicação proprietários.
5. Quais classificações de proteção ambiental e limites térmicos se aplicam durante a operação contínua?
A unidade possui uma classificação IP54 como padrão, isolamento Classe F classificado até 155 °C e um ventilador de resfriamento axial independente para manter temperaturas operacionais seguras.
6. Quais são as configurações de montagem mecânica e as tolerâncias dimensionais disponíveis?
O motor suporta montagem com pés B3, montagem com flange B5 e configurações combinadas B35 em conformidade com as dimensões de carcaça da comissão eletrotécnica internacional padrão.
7. Quais verificações de manutenção de rotina são recomendadas para garantir a vida útil operacional ideal?
Os técnicos de manutenção devem inspecionar periodicamente as conexões da caixa de terminais, medir a resistência de isolamento do enrolamento e verificar o fluxo de ar desobstruído através do conjunto do ventilador de resfriamento independente.
8. Como os engenheiros devem selecionar o tamanho de carcaça correto e a faixa de frequência para cargas específicas?
Combine o torque contínuo necessário dentro da faixa de torque constante de 5 Hz a 50 Hz e verifique a disponibilidade de potência até 100 Hz com base no perfil de carga mecânica acionada.
