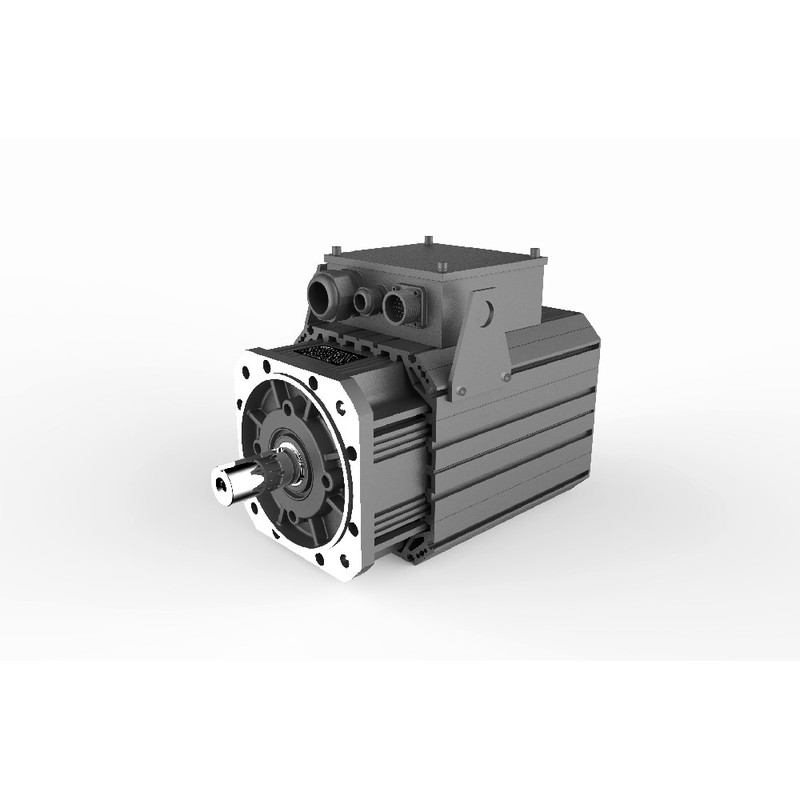

Centros de usinagem CNC multi-eixos modernos exigem acionamentos de eixo principal robustos, capazes de fornecer torque estável em amplas faixas de velocidade sem induzir ressonância mecânica. O servomotor de eixo principal da série GSZ projetado pela Geshi atende a esses requisitos dinâmicos por meio de design eletromagnético de precisão e integração de encoder em malha fechada.
Aplicações de corte pesado frequentemente sofrem com torque de cogging em baixa velocidade, desvio térmico e vibração mecânica durante operações agressivas de remoção de material. A série GSZ aborda esses desafios combinando topologia de rotor otimizada com dispositivos de feedback de alta resolução para manter o controle preciso da velocidade angular. Esta arquitetura garante baixos níveis de vibração durante operações contínuas em diversas plataformas industriais de fresamento e torneamento.
Especificações Técnicas
Potência Nominal: 5.5-30 kW @ 380 VAC
Velocidade Nominal: 750/1000/1500 rpm @ 380 VAC
Designação do Modelo Principal: GSZ18-035-15-4-F @ 380 VAC
Potência Nominal do Modelo Principal: 15 kW @ 1500 rpm
Tensão Nominal: 380 VAC @ 50/60 Hz
Grau de Proteção do Invólucro: IP54/IP55 @ Condições Operacionais Padrão
Classe de Isolação: Classe F/H @ Carga Térmica Nominal
Regime de Trabalho: Operação Contínua S1 @ Saída Nominal
Interface de Feedback: Encoder de Alta Resolução em Malha Fechada @ Temperatura Ambiente
Material doinvólucro: Liga de Alumínio com Ventilador Axial Independente @ Resfriamento por Ar Forçado
Integração de Sistema e Configuração de Hardware
A integração de motores de eixo principal de alta potência em arquiteturas avançadas de máquinas-ferramenta exige atenção rigorosa à blindagem elétrica e à integridade do sinal. As linhas de feedback do resolver ou do encoder de alta resolução devem utilizar cabos de pares trançados com dupla blindagem para evitar interferências eletromagnéticas geradas por inversores de largura de pulso modulada (PWM) adjacentes. Os drenos de blindagem do sinal devem ser terminados solidamente no casco traseiro do invólucro do motor e na placa de aterramento do chassi do inversor/drive para eliminar loops de terra. O cabeamento de potência deve seguir distâncias rigorosas de separação da fiação de controle dentro das eletrocalhas da máquina para minimizar o acoplamento capacitivo e a distorção harmônica.
A conexão correta da sequência de fases entre os terminais de saída do inversor e os cabos de potência do motor é obrigatória para a direção de rotação correta e a execução estável do controle orientado por campo. O ventilador de refrigeração axial independente requer uma alimentação de energia auxiliar dedicada monofásica ou trifásica, dependendo do tamanho específico da carcaça, garantindo que o fluxo de ar forçado esteja ativo antes do acionamento sob carga pesada. Os engenheiros de comissionamento devem realizar a auto-sintonização completa dos parâmetros através da interface do servoconversor para alinhar a resistência do rotor, a indutância do estator e as constantes de força eletromotriz reversa (back-EMF) antes de liberar o eixo para os ciclos de produção.
Confiabilidade e Durabilidade Ambiental
Ambientes de usinagem contínua expõem os componentes do acionamento a fluidos de corte, particulado metálico e temperaturas ambiente elevadas que ameaçam a vida útil operacional. A série GSZ apresenta uma configuração de invólucro de alumínio projetada com aletas externas de dissipação térmica, acoplada a uma unidade de ventilador axial independente que mantém o equilíbrio térmico ideal sob ciclos de trabalho contínuo S1. Este arranjo de ventilação forçada evita pontos quentes localizados nas extremidades dos enrolamentos do estator, protejendo o sistema de isolamento Classe F ou Classe H contra degradação térmica prematura.
Os graus de proteção de invólucro IP54 ou IP55 fornecem proteção robusta contra entrada de névoa de fluido de corte no ar e poeira fina de ferro fundido comum em células de fabricação pesada. As vedações labirínticas do eixo evitam a migração de fluidos ao longo do eixo rotativo para os conjuntos de rolamentos internos, reduzindo o risco de falha mecânica prematura. Essas características estruturais combinam-se para estender os intervalos de manutenção de rotina e reduzir o tempo de inatividade inesperado em cronogramas de produção industrial exigentes.
Orientação de Seleção e Opções Alternativas
A seleção do acionamento de eixo principal adequado requer uma avaliação cuidadosa dos perfis de torque de corte, taxas máximas de aceleração e demandas de regime de trabalho da arquitetura específica da máquina-ferramenta. Enquanto o modelo principal GSZ18-035-15-4-F fornece 15 kW a 1500 rpm para centros de fresamento gerais, os engenheiros podem escolher entre a faixa de potência mais ampla de 5.5 kW a 30 kW e as faixas de velocidade de 750 rpm a 1500 rpm para corresponder a projetos específicos de cartuchos de eixo principal. A 北京众平科技股份有限公司 (Beijing Zhongping Technology) oferece suporte de engenharia abrangente e disponibilidade de estoque local para auxiliar as equipes técnicas com a seleção precisa de referência cruzada e substituição contínua de modelos.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega típico e a disponibilidade de envio para o motor de eixo principal GSZ18-035-15-4-F a partir do estoque de distribuição regional?
O estoque de distribuição regional através da 北京众平科技股份有限公司 (Beijing Zhongping Technology) garante a disponibilidade do modelo padrão para despacho imediato, enquanto as configurações customizadas exigem cronogramas padrão de processamento de fábrica.
2. Qual cobertura de garantia padrão se aplica a estes servomotores industriais após a compra?
Todas as unidades são respaldadas por uma garantia operacional padrão de 12 meses cobrindo defeitos de fabricação e não conformidade de material a partir da data de envio.
3. Como a configuração do encoder em malha fechada melhora o desempenho de usinagem em baixa velocidade?
O encoder de alta resolução fornece feedback preciso da posição do rotor para o controlador de acionamento, permitindo algoritmos de correção em tempo real que suprimem a ondulação de velocidade em baixa velocidade e melhoram a qualidade do acabamento superficial.
4. A série GSZ pode operar sob ciclos de trabalho contínuo S1 sem sobrecarga térmica?
Sim, a combinação de isolamento Classe F/H, invólucro de alumínio com aletas de dissipação de calor otimizadas e um ventilador axial independente suporta operação contínua S1 dentro dos limites térmicos nominais.
5. Quais requisitos de refrigeração são necessários para a unidade de ventilador axial independente?
O ventilador axial integrado requer uma fonte de alimentação auxiliar estável que corresponda às especificações do motor para garantir o fluxo de ar forçado contínuo através das nervuras externas do invólucro durante a operação.
6. Existem classificações de potência alternativas disponíveis dentro da mesma série de carcaça mecânica?
A gama de produtos abrange de 5.5 kW a 30 kW com classificações de velocidade de 750 rpm, 1000 rpm e 1500 rpm a 380 VAC para acomodar diversos perfis de carga mecânica.
7. Qual nível de proteção contra entrada de líquidos e poeira esses motores oferecem?
As unidades são classificadas nos níveis de proteção IP54 ou IP55, salvaguardando os componentes elétricos internos contra a entrada de névoa de óleo, umidade e particulado metálico fino.
8. Como os cabos de feedback do encoder devem ser roteados para evitar interferência de ruído elétrico?
As linhas de feedback devem utilizar cabos de pares trançados com dupla blindagem roteados separadamente dos cabos de potência do motor de alta tensão, com as blindagens devidamente aterradas em ambas as extremidades de acordo com as práticas padrão de EMC.
