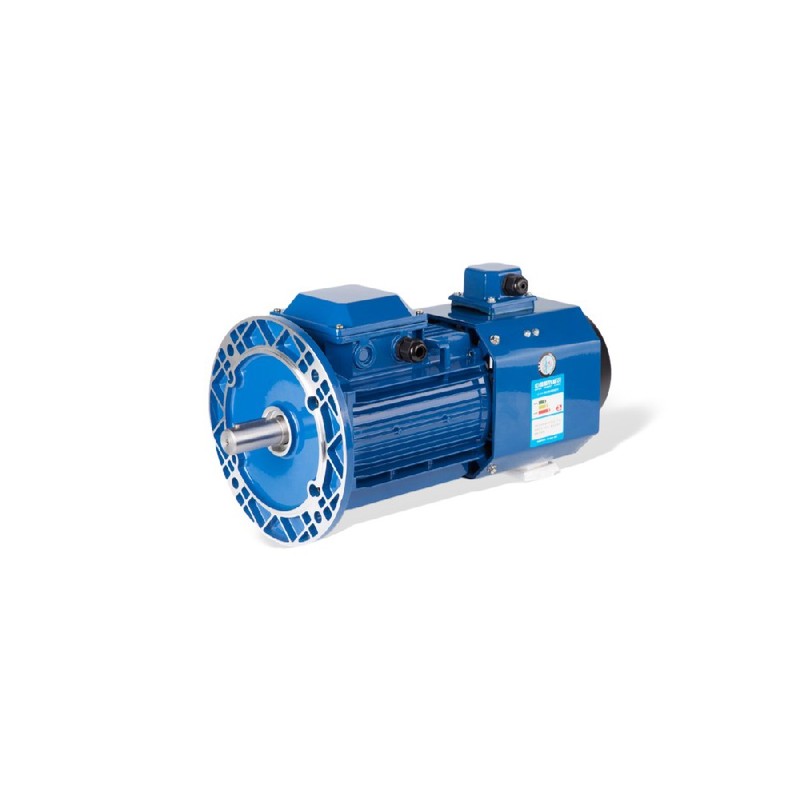

O motor de indução trifásico de frequência variável com carcaça de alumínio e estrutura quadrada GESHI YVF2 opera em uma faixa de potência de 0,12 kW a 7,5 kW nos tamanhos de carcaça H63 a H132. Projetado para fornecer torque constante de 5 Hz a 50 Hz e potência constante de 50 Hz a 100 Hz, este motor integra-se diretamente com inversores de frequência de modulação por largura de pulso sinusoidal padrão. Ele fornece uma solução mecânica e elétrica confiável para maquinário industrial que requer controle de velocidade variável sem perder a saída de torque na extremidade inferior.
Quando construtores de máquinas e engenheiros de fábrica configuram trens de acionamento de velocidade ajustável, encontrar um motor elétrico que equilibre estabilidade térmica, baixo peso da carcaça e intercambiabilidade dimensional continua sendo um desafio crítico. Os motores de indução padrão frequentemente sofrem com o aumento excessivo da temperatura do estator quando operados continuamente em baixas frequências sob cargas pesadas devido à velocidade reduzida do ventilador de refrigeração interno. Para combater isso, as aplicações modernas de inversores de frequência exigem máquinas dedicadas para uso com inversor, apresentando projetos eletromagnéticos otimizados e perfis de dissipação térmica independentes ou aprimorados. Esta série de motores de alumínio aborda essas restrições combinando um invólucro quadrado leve com um circuito magnético otimizado, garantindo a geração de fluxo estável em uma ampla faixa de regulação de velocidade. Operando principalmente na camada de acionamento das arquiteturas de automação industrial, ele traduz as frequências de saída do inversor em rotação mecânica controlada, mantendo a sincronização precisa com controladores Lógicos Programáveis (PLC) e conversores de frequência a montante.
Especificações Técnicas
Potência Nominal: 0,12 kW - 7,5 kW @ 50 Hz
Tamanho da Carcaça: H63 - H132 @ Ambiente 20,0 °C
Faixa de Regulação de Velocidade: 5,0 Hz - 100,0 Hz @ Torque e Potência Constantes
Faixa de Torque Constante: 5,0 Hz - 50,0 Hz @ Corrente Nominal
Faixa de Potência Constante: 50,0 Hz - 100,0 Hz @ Tensão Nominal
Configurações de Montagem: B3, B5, B14, B35, B34 @ Dimensões IEC Padrão
Classe de Isolação: Classe F @ Limite Térmico de 155,0 °C
Proteção do Invólucro: IP54 / IP55 @ IEC 60034-5
Nível de Eficiência Energética: IE1 @ 400,0 V / 50 Hz
Compatibilidade com Inversor: Inversor de Frequência Variável SPWM @ 380,0 V
Integração de Sistema e Configuração de Hardware
A integração do motor em um sistema automatizado requer terminação elétrica correta e alinhamento mecânico para evitar o desgaste prematuro dos mancais ou interferência harmônica. Os cabos de alimentação devem utilizar condutores de cobre blindados para minimizar a emissão de radiação eletromagnética em direção às linhas de instrumentação sensíveis dentro do gabinete de controle. A carcaça do motor deve apresentar uma conexão de aterramento segura de baixa impedância unida à barra de terra principal do sistema para eliminar correntes de fuga de alta frequência induzidas pela portadora de comutação de modulação por largura de pulso. Ao conectar aos terminais de saída do inversor, mantenha o alinhamento adequado da sequência de fases para estabelecer a direção de rotação desejada antes de executar as rotinas de identificação do sistema. A instalação mecânica em placas de montagem por meio de configurações B3 ou B5 exige uma verificação precisa da colinearidade do eixo usando indicadores de mostrador para evitar o estresse de carga radial nos mancais do rotor interno.
Confiabilidade e Durabilidade Ambiental
A carcaça de alumínio fundido fornece alta condutividade térmica, transferindo o calor interno do estator rapidamente para o ar ambiente circundante, enquanto resiste à corrosão atmosférica em ambientes fabris úmidos. Os enrolamentos internos recebem tratamento de impregnação sob pressão a vácuo com verniz isolante Classe F, protegendo contra a entrada de umidade, exposição a vapores químicos e degradação por descarga parcial durante transientes de comutação de alta tensão. Os retentores de eixo padrão e as caixas de terminais com juntas atingem classificações de proteção IP54 ou IP55, evitando a intrusão de partículas aerotransportadas e respingos de água durante os procedimentos de lavagem de rotina. Projetado para ciclos de trabalho contínuos S1, o ventilador de refrigeração integrado mantém um fluxo de ar consistente em todo o perfil exterior com nervuras quadradas, mesmo quando opera em velocidades reduzidas, garantindo um tempo médio entre falhas estendido em ciclos operacionais industriais exigentes.
Orientação de Seleção e Opções Alternativas
A escolha do tamanho de motor apropriado envolve a avaliação do perfil de torque de carga, taxas de aceleração do ciclo de trabalho e frequência operacional máxima exigida pelo equipamento mecânico acionado. Quando sua aplicação requer uma pegada compacta com alta eficiência de dissipação térmica, esta série de carcaças de alumínio fornece uma correspondência ideal para interfaces de montagem IEC padrão. Para retrofits especializados ou layouts dimensionais personalizados, a Pequim Zhongping Technology (Beijing Zhongping Technology) mantém suporte de engenharia de aplicação local para auxiliar na seleção de referência cruzada e na correspondência de substituição direta de estoque. Os engenheiros podem comparar parâmetros operacionais existentes, como corrente nominal, diâmetro do eixo e dimensões do flange, com tamanhos de carcaça alternativos para garantir a intercambiabilidade mecânica perfeita sem redesenhar as estruturas de chassi de máquinas existentes.
Perguntas Frequentes (FAQ)
1. Qual é a disponibilidade atual do inventário local e o prazo de entrega para estes motores?
A Pequim Zhongping Technology (Beijing Zhongping Technology) mantém estoque em armazém regional para tamanhos de carcaça padrão de H63 a H132, apoiando o despacho no mesmo dia para requisitos urgentes de manutenção de plantas.
2. Quais procedimentos de cobertura de garantia e retorno RMA se aplicam a esta linha de produtos?
Todas as unidades incluem uma garantia de defeito de fabricação de 12 meses apoiada por testes elétricos pré-embarque, com processamento rápido de substituição local gerenciado através dos canais de serviço da Pequim Zhongping Technology (Beijing Zhongping Technology).
3. Qual é o envelope operacional preciso de tensão e frequência para estes motores?
Os motores operam em fontes trifásicas padrão a 380 V, 50 Hz, projetados para lidar com frequências variáveis de 5 Hz até 100 Hz quando emparelhados com um inversor SPWM apropriado.
4. Existem requisitos especiais de compatibilidade eletromagnética ou blindagem para o cabeamento de energia?
As linhas de alimentação que vão do inversor de frequência variável aos terminais do motor devem empregar cabos simétricos blindados ou armados para suprimir a interferência eletromagnética de alta frequência.
5. Quais classificações de proteção ambiental e temperaturas operacionais ambientes máximas são suportadas?
O conjunto atende aos padrões de proteção contra entrada IP54 ou IP55 e opera de forma confiável dentro de temperaturas ambientes que variam de -15 °C a 40 °C em condições normais.
6. Quais configurações de montagem estão disponíveis para retrofit mecânico direto?
A série suporta montagem com pés B3, montagem com flange B5, montagem com face B14 e configurações combinadas B35 ou B34 para corresponder aos padrões de furos de montagem legados.
7. Quais etapas de manutenção de rotina são recomendadas para garantir uma longa vida útil operacional?
As inspeções regulares devem verificar o aperto da caixa de terminais, a integridade do fio terra, a limpeza das aletas de refrigeração e o desempenho acústico dos mancais durante as janelas de manutenção preventiva programada.
8. Esses motores podem ser integrados diretamente com inversores de controle vetorial padrão sem ajuste de parâmetro personalizado?
As unidades operam efetivamente com inversores de frequência variável padrão, embora a execução de uma rotina de autoajuste de motor dinâmica ou estática no inversor garanta a precisão ideal do controle vetorial de fluxo.
