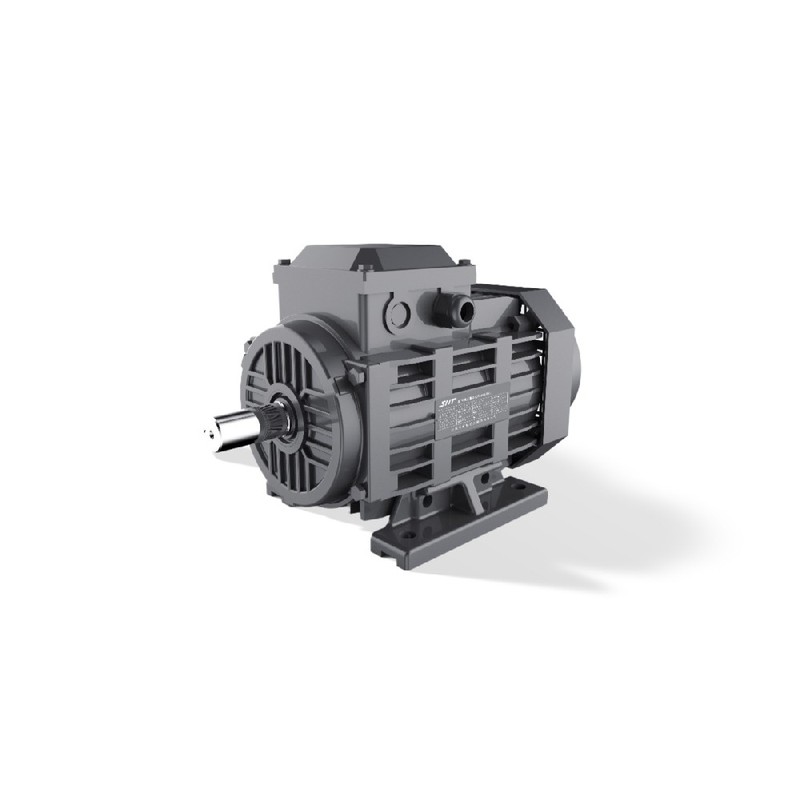

Modernas operações de manuseio automatizado de materiais e de maquinário industrial leve frequentemente encontram desafios térmicos severos quando motores de indução padrão operam em velocidades reduzidas sob inversores de frequência. Operações contínuas em baixa frequência, de 5 Hz a 20 Hz, reduzem drasticamente a saída de fluxo de ar dos tradicionais ventiladores de resfriamento montados no eixo, resultando em rápida escalada da temperatura dos enrolamentos e degradação térmica prematura. O motor síncrono de imã permanente com partida direta da série Geshi FTYP aborda esses gargalos de eficiência industrial, combinando a capacidade de partida direta com arquitetura de rotor de imã permanente de alta densidade nas carcaças H80 a H160.
Motores de indução tradicionais acionados por inversores apresentam ondulação de torque significativa e perdas elevadas de ferro devido a harmônicas, o que complica o controle preciso de velocidade em linhas de embalagem e equipamentos de transporte automatizados. A série Geshi FTYP utiliza otimização avançada de projeto eletromagnético para entregar classes de eficiência IE4 e IE5, mantendo características de partida direta comparáveis a motores assíncronos padrão. Esta arquitetura elimina as perdas de excitação do rotor, proporcionando um ganho de eficiência de 5% a 10% em relação a carcaças de indução equivalentes, mantendo a saída de torque estável em incrementos de velocidade de 1500 rpm, 1000 rpm, 750 rpm e 500 rpm.
Especificações Técnicas
Potência Nominal: 0.55 kW @ 50 Hz
Designação do Modelo: FTYP-80M1-4 @ Carcaça H80
Número de Polos: 4-Pole @ 1500 rpm
Classe de Eficiência: IE4 @ Carga Nominal
Proteção do Invólucro: IP55 @ IEC 60034-5
Método de Resfriamento: IC410 / IC416 @ Velocidade Variável
Tensão Nominal: 380 V @ 3 Fases
Frequência Nominal: 50 Hz @ Alimentação da Rede
Fator de Potência: 0.92 @ Carga Plena
Temperatura Ambiente: -15°C - 40°C @ Altitude <= 1.000 m
Classe de Isolação: Classe F @ Limite de Elevação de Temperatura de 155°C
Configuração de Montagem: B3 / B5 / B14 @ Opções de Flange e Pés
Faixa de Velocidade de Saída: 500 rpm - 1500 rpm @ Configurações Multipolares
Faixa de Tamanho da Carcaça: H80 - H160 @ Carcaça de Alumínio Fundido ou Ferro
Integração de Sistema e Configuração de Hardware
A instalação mecânica dos motores com carcaça H80 a H160 requer alinhamento preciso do eixo e controle de tolerância do acoplamento para evitar estresse de carga radial nos rolamentos internos. Os técnicos devem fixar as configurações B3 com pés ou as variantes B5 e B14 com flange em fundações estruturais rígidas para minimizar a transmissão de vibração durante operações de alta dinâmica. A terminação elétrica exige cabos blindados multipolares roteados através de prensa-cabos compatíveis com EMC para suprimir a interferência eletromagnética gerada pelos pulsos de comutação do inversor de alta frequência.
A caixa de terminais principal acomoda terminais de cabo do tipo compressão, garantindo conexões de baixa resistência para os enrolamentos do estator trifásico. O aterramento deve aderir aos padrões de segurança industrial, utilizando um condutor de proteção de terra dedicado fixado diretamente ao terminal de aterramento da carcaça designado para eliminar potenciais loops de terra. Ao emparelhar a série FTYP com inversores de frequência, a configuração dos parâmetros deve corresponder às características do motor síncrono de imã permanente, definindo pares de polos corretos, corrente nominal e limites de tensão para evitar instabilidade no controle vetorial.
Confiabilidade e Durabilidade Ambiental
Ambientes operacionais em automação industrial leve frequentemente expõem os componentes do acionamento a partículas particuladas suspensas no ar, umidade e resíduos químicos. A série FTYP possui classificação de proteção contra entrada IP55, utilizando vedações de eixo especializadas e superfícies de contato usinadas com precisão para evitar a penetração de poeira e jatos de água na cavidade do estator. O gerenciamento térmico baseia-se em geometrias de carcaça aletada otimizadas que facilitam a dissipação eficaz de calor, mantendo as temperaturas dos enrolamentos bem dentro dos limites térmicos da Classe F durante ciclos de trabalho contínuo.
Para suportar os tempos de subida de tensão acentuados e os altos picos de dv/dt produzidos pelos modernos inversores de largura de pulso modulada (PWM), os enrolamentos do estator incorporam fio magnético especializado e isolamento por impregnação a vácuo multicamada. Esta barreira dielétrica robusta evita a ruptura entre espiras e fenômenos de descarga parcial, estendendo a longevidade operacional. Os procedimentos de manutenção de rotina envolvem a inspeção do aperto dos terminais, verificação da integridade das vedações e monitoramento das assinaturas de vibração dos mancais para garantir um alto tempo médio entre falhas em cronogramas industriais pesados.
Orientação de Seleção e Opções Alternativas
A seleção da variante de motor apropriada requer avaliação cuidadosa da potência mecânica necessária, perfis de velocidade operacional e espaço de instalação disponível dentro do maquinário acionado. A unidade básica FTYP-80M1-4 entrega 0,55 kW a 1500 rpm dentro de uma carcaça H80, tornando-a ideal para tarefas de transporte compacto e posicionamento leve. Engenheiros que escalam aplicações podem escolher tamanhos de carcaça maiores até H160, cobrindo saídas de potência de até 15 kW com opções multipolares de até 500 rpm.
Ao atualizar linhas legadas de velocidade fixa ou acionadas por inversor padrão, as equipes técnicas devem cruzar as demandas de torque e ciclos térmicos com as curvas de desempenho síncrono de imã permanente. A Beijing Zhongping Technology fornece suporte técnico dedicado para ajudar os engenheiros com a seleção de referências cruzadas, cálculos de dimensionamento e disponibilidade de estoque local para otimizar a integração perfeita do sistema e minimizar o tempo de inatividade do equipamento.
Perguntas Frequentes (FAQ)
1. Qual é a principal diferença operacional entre a série FTYP e os motores de indução padrão?
A série FTYP utiliza imãs permanentes na estrutura do rotor, permitindo a partida direta como um motor de indução enquanto opera em velocidade síncrona com zero perdas de excitação no rotor e maior eficiência geral.
2. O modelo FTYP-80M1-4 pode ser operado diretamente a partir de uma rede elétrica padrão de frequência fixa?
Sim, a unidade foi projetada para partida direta em linhas de concessionária, alcançando níveis de eficiência IE4 durante a operação em regime permanente.
3. Quais políticas de manutenção e cobertura de garantia se aplicam a estas unidades?
Os produtos são respaldados por garantias padrão do fabricante e protocolos de verificação de qualidade pré-envio administrados por canais de distribuição autorizados.
4. Como a classificação do invólucro IP55 protege o motor em ambientes em poeirentos?
A classificação IP55 restringe o acúmulo prejudicial de poeira e resiste a jatos de água de baixa pressão de qualquer direção, protegendo os enrolamentos internos e os mancais.
5. Qual classe de isolamento é utilizada para lidar com picos de tensão induzidos por inversores?
O motor emprega sistemas de isolamento Classe F com fio magnético especializado para suportar alto estresse de dv/dt e cargas térmicas.
6. Várias configurações de montagem estão disponíveis para os tamanhos de carcaça H80 a H160?
Sim, as configurações incluem montagem com pés B3, montagem com flange B5 e montagem frontal B14 para se adequar a diversos layouts mecânicos.
7. Qual é o ganho típico de eficiência desses motores de imã permanente em comparação com unidades IE3 padrão?
Eles normalmente geram uma redução de 5% a 10% nas perdas de energia, dependendo do perfil de carga e da velocidade operacional.
8. Como os parâmetros do inversor devem ser configurados ao usar esses motores com um inversor?
Os inversores devem ser definidos para o modo de motor síncrono de imã permanente, inserindo a corrente nominal exata do motor, tensão, frequência e pares de polos para controle vetorial em malha fechada ou aberta.
