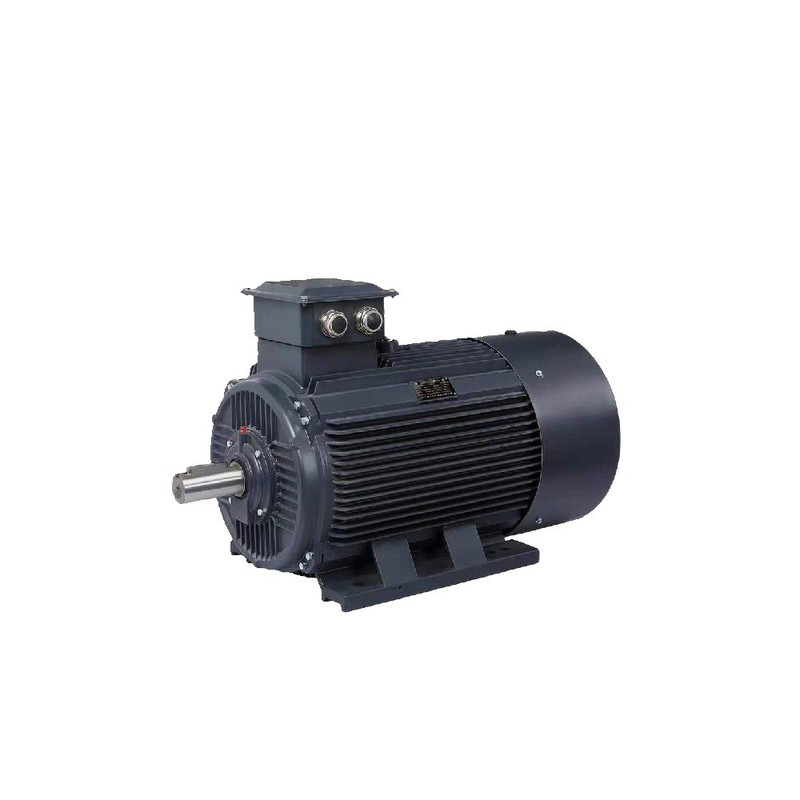

Os motores de indução tradicionais utilizados em aplicações industriais pesadas sofrem com perdas elétricas inerentes ao rotor e quedas acentuadas de eficiência sob cargas parciais. A série GESHI CZM5 de motores síncronos de ímã permanente ultraeficientes, abrangendo tamanhos de carcaça de H132 a H355, aborda esses gargalos de eficiência eliminando completamente as perdas de cobre no rotor. A Beijing Zhongping Technology (北京众平科技股份有限公司) fornece esta unidade a partir de estoque local 100% original, apoiada por rigorosas verificações de qualidade antes do envio e uma garantia abrangente de 12 meses para garantir uma integração confiável em acionamentos industriais exigentes.
As instalações industriais enfrentam pressões operacionais contínuas decorrentes do acúmulo térmico do motor, distorções harmônicas da rede e regulamentações rígidas de eficiência energética. As máquinas assíncronas tradicionais dependem de correntes de indução do rotor, que geram dissipação térmica substancial e degradam o desempenho do fator de potência durante ciclos de carga parcial. A série GESHI CZM5 utiliza tecnologia de ímã permanente de terras raras para estabelecer a excitação síncrona do rotor, eliminando perdas de escorregamento secundário e alcançando a conformidade com a eficiência energética IE5. Operando em conjunto com inversores de frequência variável de malha fechada usando algoritmos de controle vetorial, esses motores oferecem respostas precisas de torque em uma ampla faixa de velocidade, ao mesmo tempo em que suprimem as temperaturas de operação.
Especificações Técnicas
Potência Nominal: 5,5 - 355 kW a 400 VAC
Tamanho da Carcaça: H132 - H355 a 50 Hz
Nível de Eficiência Energética: IE5 a Carga Nominal
Velocidade Síncrona: 1000 rpm a 6 Polos
Classe de Proteção: IP55 em Operação Padrão
Classe de Isolamento: Classe F / H a Limites de Elevação de Temperatura
Regime de Trabalho: S1 Contínuo a Ambiente de 40°C
Fator de Potência: 0,95 cosφ a Plena Carga
Método de Resfriamento: IC411 IC416 a Fechado Ventilado
Configuração de Montagem: B3 / B5 / B35 com Design de Pés com Flange
Integração de Sistema e Configuração de Hardware
A integração elétrica e mecânica adequada garante a operação estável a longo prazo de sistemas de relutância síncrona e de ímã permanente. As conexões da caixa de terminais exigem cabos blindados multipolares com compressão adequada de prensa-cabos para manter a integridade ambiental IP55. A fiação de sinal de controle deve manter separação espacial das fases de saída do inversor de alta frequência para evitar o acoplamento de interferência eletromagnética. O aterramento do sistema requer conexão de baixa impedância entre a carcaça do motor, o chassi do inversor e a malha de terra da instalação para eliminar loops de terra e proteger os circuitos de feedback do encoder ou resolver.
Confiabilidade e Durabilidade Ambiental
Ambientes industriais severos exigem construção mecânica robusta e gerenciamento avançado de dissipação térmica. A estrutura de carcaça de ferro fundido oferece rigidez estrutural contra altos choques mecânicos e cargas de vibração contínuas típicas de máquinas pesadas. Os sistemas de isolamento classificados para limites térmicos F ou H resistem a picos de tensão gerados por inversores modernos demodulação por largura de pulso. Os ventiladores de refrigeração externos fornecem fluxo de ar consistente através de superfícies de refrigeração com nervuras, evitando pontos quentes localizado e preservando a estabilidade magnética do ímã permanente ao longo de ciclos operacionais prolongados.
Orientação de Seleção e Opções Alternativas
A seleção da configuração correta do motor requer a análise de perfis de torque de carga, faixas de temperatura ambiente e capacidades de frequência da portadora do inversor. A Beijing Zhongping Technology (北京众平科技股份有限公司) mantém um inventário de engenharia abrangente que abrange tamanhos de carcaça de H132 a H355, incluindo variantes especializadas como o CZM5-132S-3-1000-T4. As equipes de suporte técnico auxiliam os integradores de sistemas com seleção de referência cruzada, cálculos de redução de potência térmica (derating) e substituições dimensionais diretas para configurações de indução legadas.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega e a disponibilidade em estoque para a série CZM5?
Tamanhos de carcaça padrão e configurações populares como o CZM5-132S-3-1000-T4 são mantidos em estoque local para despacho rápido, com remessas típicas processadas dentro de 24 a 48 horas.
2. Qual cobertura de garantia se aplica a esses motores síncronos de ímã permanente?
Cada unidade é apoiada por uma garantia abrangente do fabricante e distribuidor de 12 meses, cobrindo defeitos de material e confiabilidade operacional sob as condições de operação especificadas.
3. A série CZM5 pode operar diretamente na rede elétrica de alimentação (across-the-line)?
Não, esses motores síncronos de ímã permanente exigem um inversor de frequência variável dedicado capaz de controle vetorial para gerenciar a sincronização de partida e a modulação de frequência.
4. Como a classificação de eficiência IE5 impacta as operações industriais contínuas?
A classificação de eficiência IE5 reduz significativamente as perdas de energia elétrica, diminuindo o consumo total de eletricidade e reduzindo a geração de calor operacional ao longo de ciclos de trabalho S1 contínuos.
5. Qual manutenção é necessária para o conjunto do rotor sem ímã ou de ímã permanente?
O projeto do rotor elimina enrolamentos mecânicos e escovas, exigindo apenas inspeções de lubrificação de rolamentos de rotina e verificações de limpeza do ventilador de refrigeração durante as janelas de manutenção programada da instalação.
6. Existem configurações de montagem alternativas disponíveis além da montagem com pés B3 padrão?
Sim, a série suporta múltiplos arranjos mecânicos, incluindo montagem com flange B5 e configurações combinadas de pé-flange B35 para corresponder às pegadas mecânicas existentes.
7. Como o alto fator de potência afeta a infraestrutura elétrica da instalação?
Manter um fator de potência próximo à unidade reduz o consumo de energia reativa, aliviando o estresse térmico em transformadores, cabos e painéis elétricos, evitando penalidades de fator de potência da concessionária.
8. Qual proteção térmica específica está embutida nos enrolamentos do motor?
As construções padrão incorporam termistores PTC ou detectores de temperatura de resistência PT100 embutidos diretamente nos enrolamentos do estator para monitoramento térmico contínuo através do controlador do inversor.
