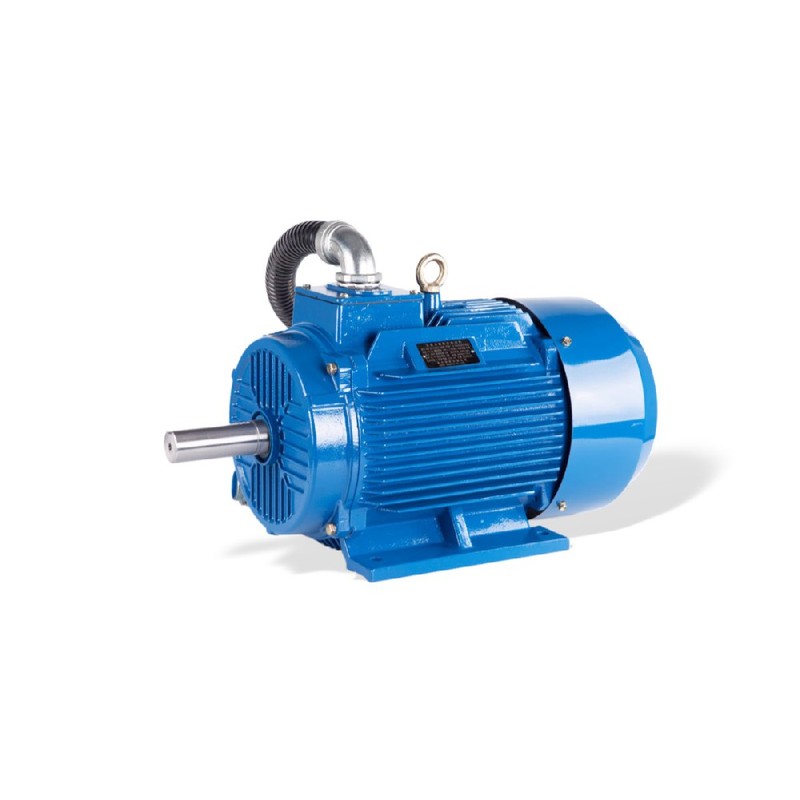

A operação contínua de maquinário industrial pesado de fluidos e sistemas de compressores representa uma parcela massiva do consumo total de energia da planta, onde as perdas tradicionais de cobre e ferro em motores de indução drenam severamente os orçamentos operacionais. A série de motores síncronos de ímã permanente GYK mitiga diretamente essas ineficiências inerentes por meio de distribuições otimizadas do campo magnético do entreferro e topologias eletromagnéticas avançadas. Operando em faixas de potência de 5,5 kW a 250 kW, essas unidades de acionamento de alta eficiência aproveitam materiais de ímã permanente de terras raras premium para alcançar densidade de potência superior e desempenho de fator de potência próximo à unidade.
Os operadores de plantas industriais lidam frequentemente com acúmulo térmico excessivo, altos surtos de corrente de partida e degradação prematura do isolamento sob ciclos de trabalho contínuos S1. Motores de indução padrão frequentemente sofrem com perdas elevadas por escorregamento e dimensões de carcaça volumosas que complicam a adaptação em gabinetes de compressores restritos. O motor síncrono de ímã permanente GYK resolve esses gargalos elétricos e mecânicos eliminando completamente as perdas de cobre no rotor por meio de rotação síncrona direta. Ao empregar estatores enrolados com precisão alojados dentro de carcaças robustas que variam de H112 a H315, a série entrega perfis de torque constante excepcionais em amplas faixas de regulação de velocidade sem sacrificar a resposta dinâmica.
Especificações Técnicas
Potência Nominal: 5.5 kW - 250 kW @ 380 V
Tamanho da Carcaça: H112 - H315 @ 50 Hz / 60 Hz
Tensão Nominal: 380 V @ AC Trifásico
Tipo de Montagem: B3 / B35 @ Configuração com Pés e Flange
Proteção de Entrada: IP54 @ Invólucro Padrão
Classe de Isolamento: Classe F @ Limites de Elevação de Temperatura
Eficiência Energética: Desempenho Equivalente a IE4 @ Carga Total
Método de Resfriamento: IC411 @ Resfriamento de Superfície Autoventilado
Classificação de Velocidade: 1500 rpm @ 5.5 kW (Variante de Carcaça Quadrada GYK112)
Regime de Operação: Trabalho Contínuo S1 @ Carga Total
Gargalos de Energia do Sistema de Potência Industrial e Otimização Eletromagnética do Entreferro
Compressores industriais de grande escala, bombas centrífugas e ventiladores de ventilação de serviço pesado operam continuamente, expondo as instalações a pesadas penalidades financeiras se a eficiência de conversão do motor cair. Motores de indução assíncronos convencionais dependem de correntes induzidas no rotor, que inerentemente geram perdas secundárias substanciais de cobre e levam a fatores de potência atrasados que sobrecarregam os transformadores de distribuição locais. A série GYK aborda este gargalo central de eficiência incorporando ímãs permanentes de alta energia diretamente na estrutura do rotor, garantindo que a velocidade do rotor corresponda precisamente à velocidade síncrona do campo magnético giratório sob cargas mecânicas variáveis.
Para alcançar classificações de eficiência superiores que excedem os benchmarks padrão IE3, o projeto de engenharia incorpora laminações de aço silício laminado a frio de alta qualidade que suprimem drasticamente a histerese do núcleo e as perdas por correntes de Foucault. As ranhuras do estator apresentam configurações geométricas otimizadas projetadas para maximizar o fator de preenchimento de cobre enquanto minimizam a distorção harmônica na densidade do fluxo magnético do entreferro. Esse refinamento eletromagnético rigoroso garante que a relutância do entreferro seja minimizada, produzindo um perfil de saída de torque excepcionalmente suave e reduzindo as perdas por carga parasita por uma margem significativa durante a operação contínua.
Características de Torque de Partida e Margens de Capacidade Térmica para Cargas Cíclicas de Serviço Pesado
Aplicações industriais de serviço pesado, como compressores de ar de parafuso, britadores e agitadores de múltiplos estágios, exigem capacidades rigorosas de torque de partida e margens estáveis de dissipação térmica durante transições frequentes de carga. Um torque de partida inadequado pode induzir durações prolongadas de escorregamento, que acionam picos severos de corrente e aceleram a quebra do isolamento do enrolamento. A série GYK foi projetada para entregar múltiplos de torque de partida elevados e características robustas de torque de engate, garantindo desempenho de descolagem confiável mesmo ao dar partida contra alta resistência inicial à compressão de fluidos.
A resistência térmica é adicionalmente salvaguardada pela implementação de sistemas de isolamento Classe F emparelhados com limiares de elevação de temperatura rigidamente controlados, bem abaixo dos limites de projeto térmico. Os conjuntos de ímãs do rotor utilizam formulações especializadas de alta coercividade que resistem aos riscos de desmagnetização térmica durante condições transitórias de sobrecarga ou quedas temporárias de tensão. Essa capacidade térmica robusta garante operação estável e contínua sob ciclos de trabalho S1, protegendo o sistema de acionamento contra desarmes térmicos inesperados e estendendo a vida útil operacional de todo o trem de força mecânico.
Invólucros Mecânicos Robustos e Gestão Térmica Otimizada para Ambientes Severos
Salas de compressores industriais e pisos de fábricas expõem frequentemente os componentes de acionamento a particulados no ar, umidade ambiente e vapores químicos corrosivos que ameaçam os enrolamentos internos do estator e os conjuntos do rotor. A série GYK emprega carcaças estruturais de serviço pesado, utilizando liga de alumínio de alta resistência para variantes compactas como a carcaça quadrada GYK112 e ferro fundido robusto para tamanhos de carcaça maiores até H315. Essa rigidez mecânica atenua vibrações operacionais e mantém a concentricidade precisa do entreferro sob cargas radiais pesadas.
A dissipação térmica eficaz é alcançada através de uma arquitetura de carcaça com aletas externas combinada com um ventilador de refrigeração montado no eixo, em conformidade com as classificações padrão de refrigeração IC411. As aletas de refrigeração são usinadas com precisão para maximizar o contato da área de superfície com o ar ambiente, facilitando a rápida rejeição de calor do núcleo do estator. Combinado com uma classificação de proteção de entrada IP54, esta matriz abrangente de vedação e resfriamento evita a entrada de poeira e respingos de água, garantindo desempenho confiável a longo prazo em ambientes industriais exigentes.
Compatibilidade com VFD e Integração de Retrofit de Energia em Toda a Planta
As estratégias modernas de automação industrial dependem cada vez mais de acionamentos de frequência variável para otimizar as taxas de fluxo de fluidos e alcançar controle dinâmico de velocidade em vários processos de fabricação. Motores padrão adaptados com inversores frequentemente encontram picos severos de sobretensão de tensão, correntes de modo comum de alta frequência e estrias em mancais causadas por tensões no eixo. A série GYK foi projetada como uma solução pronta para VFD, apresentando isolamento espira a espira reforçado e compatibilidade eletromagnética otimizada para suportar frentes de onda íngremes dv/dt elevadas geradas por inversores modernos de modulação por largura de pulso.
A integração desses motores síncronos de ímã permanente na infraestrutura existente da planta produz reduções imediatas no custo total de propriedade, diminuindo o consumo de energia ativa e melhorando as métricas de fator de potência em toda a instalação. Equipes de engenharia locais, incluindo especialistas técnicos da Beijing Zhongping Technology (北京众平科技股份有限公司), auxiliam frequentemente plantas de manufatura regionais na execução de retrofits contínuos, fornecendo análises detalhadas de dimensionamento de referência cruzada e correspondendo perfis de parâmetros de inversores apropriados para garantir a operação estável de controle vetorial em malha fechada.
Perguntas Frequentes (FAQ)
1. Qual é a classificação padrão de tensão e frequência para a série de motores de ímã permanente GYK?
A configuração padrão opera a 380 V em redes CA trifásicas com compatibilidade de frequência padrão para sistemas de rede de 50 Hz e 60 Hz.
2. Como a eficiência da série GYK se compara aos motores de indução assíncronos tradicionais?
A série GYK alcança desempenho de ultra-alta eficiência de nível IE4, eliminando as perdas de cobre no rotor e otimizando a distribuição da densidade do fluxo magnético do entreferro.
3. As dimensões de montagem são compatíveis com as pegadas existentes de motores de indução padrão?
Sim, a série GYK é fabricada com dimensões de montagem padrão B3 e B35, permitindo a substituição direta por encaixe para motores de indução padrão sem redesign mecânico.
4. Qual é o foco principal de aplicação para o modelo compacto de carcaça quadrada GYK112?
O modelo GYK112 foi especificamente projetado como uma variante compacta de carcaça quadrada de 5,5 kW e 1500 rpm, otimizada para requisitos de alta densidade de potência em pacotes de compressores de ar de parafuso.
5. Qual classe de isolamento e quais parâmetros de elevação de temperatura são utilizados nesses motores?
A série utiliza sistemas de isolamento Classe F projetados com margens conservadoras de elevação de temperatura para garantir resistência térmica a longo prazo sob ciclos de trabalho contínuo S1.
6. Qual nível de proteção de entrada é fornecido pelo invólucro do motor?
O invólucro mecânico padrão fornece uma classificação de proteção IP54, salvaguardando os componentes internos contra o acúmulo de poeira e jatos de água provenientes de direções industriais padrão.
7. Esses motores de ímã permanente podem ser operados diretamente na linha sem um VFD?
A série GYK é explicitamente projetada para operação alimentada por inversor e requer um acionamento de frequência variável compatível para gerenciar com segurança a sincronização de partida e a regulação de velocidade.
8. Qual suporte técnico está disponível para selecionar motores de substituição ou planejar retrofits de energia?
A Beijing Zhongping Technology (北京众平科技股份有限公司) fornece suporte técnico especializado, oferecendo assistência profissional de dimensionamento de referência cruzada, documentação de engenharia e coordenação de estoque local para atualizações de plantas.
