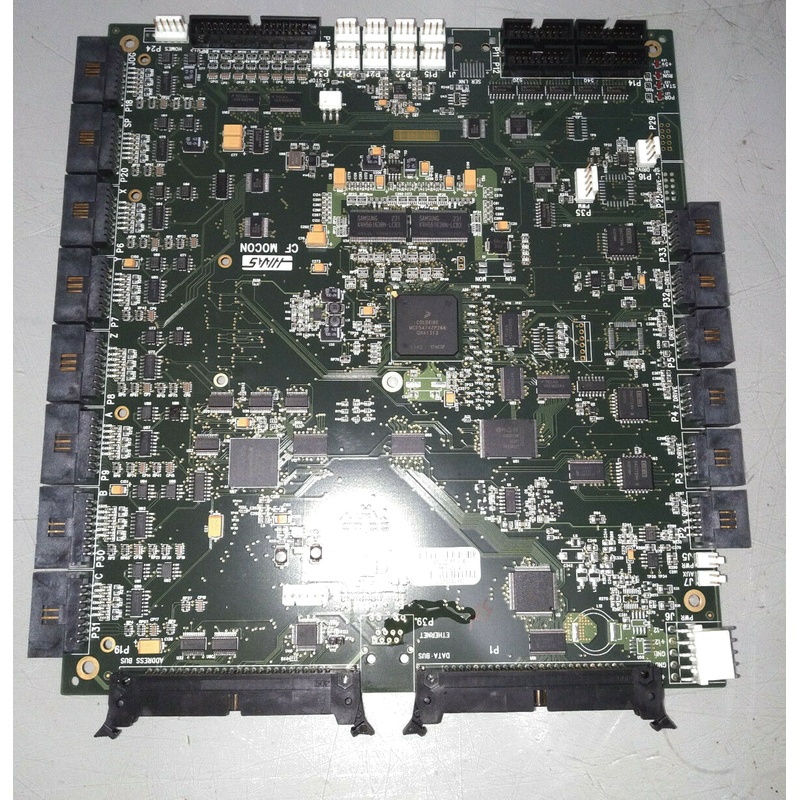

O HAAS 93-32-4123D representa um componente crítico dentro do ecossistema da Haas Automation, especificamente projetado como um PCB de Servo Control de alto desempenho. Este PCB de controle industrial especializado é o centro nervoso para gerenciar servomotores em máquinas CNC exigentes, traduzindo comandos digitais em movimento físico preciso. Projetado para confiabilidade em ambientes de fabricação agressivos, esta placa garante que as máquinas-ferramentas Haas mantenham a sua renomada precisão e repetibilidade durante operações de usinagem de alta velocidade. Seu papel é fundamental em sistemas de controle de movimento de circuito fechado, onde processa continuamente o feedback dos codificadores para ajustar dinamicamente o binário e a velocidade do motor, tornando-o um elemento indispensável para aplicações avançadas de fabricação e engenharia de precisão.
1.Visão geral do produto e integração do sistema
O 93-32-4123D é um PCB de controle industrial essencial projetado para operar dentro da arquitetura de controle proprietária da Haas. Funciona como um controlador de movimento dedicado, muitas vezes interfaçando diretamente com a placa principal do microprocessador e o sistema de acionamento vetorial. Em um sistema CNC típico da Haas, este PCB de controle de servo recebe comandos de movimento de alto nível e os traduz em sinais precisos de baixo nível que acionam os amplificadores de servo e, consequentemente, os próprios servomotores.
Um aspecto fundamental de sua integração é o seu papel no sistema de controle de circuito fechado. Ao contrário dos sistemas de loop aberto, esta placa monitora ativamente o estado e a posição do motor através de dispositivos de feedback como codificadores. Este loop de feedback contínuo permite a correção em tempo real de qualquer discrepância entre a posição comandada e a posição real do motor, garantindo uma precisão excepcional e a manipulação de cargas dinâmicas encontradas durante as operações de corte. Esta placa é uma razão fundamental pela qual as máquinas Haas podem alcançar altos níveis de precisão e confiabilidade em ambientes de produção.
Especificações técnicas e características de design
O HAAS 93-32-4123D é construído com especificações que atendem às rigorosas demandas da automação industrial.
Processamento e memória: Embora detalhes específicos para este modelo não sejam divulgados publicamente, placas de controle servo Haas semelhantes muitas vezes apresentam microprocessadores incorporados poderosos e memória incorporada suficiente para lidar com perfis de movimento complexos e cálculos algoritmicos.
Configuração de entrada / saída: a placa está equipada com uma gama de interfaces de E / S para se conectar com codificadores, resolvedores e a unidade de controle principal. Essas conexões são cruciais para ler feedback posicional e transmitir sinais de controle.
Requisitos de energia: geralmente funciona em energia CC de baixa tensão, como + 12V, -12V e + 5V, que é fornecido a partir do robusto sistema de alimentação de baixa tensão da máquina.
Robustão ambiental: Como um verdadeiro PCB de controle industrial, é projetado para suportar as condições desafiadoras de uma oficina de máquinas, incluindo flutuações moderadas de temperatura, vibração e exposição potencial a refrigerantes ou partículas.
Vantagens e tecnologias de design 3.Core
Esta PCB de Servo Control incorpora várias tecnologias avançadas que contribuem para o seu desempenho superior.
Controle vetorial de laço fechado: no coração de sua operação está a tecnologia avançada de controle vetorial. Isso permite o controle independente do binário e do fluxo magnético do motor, resultando em alta saída de binário mesmo em baixas velocidades, operação suave em toda a faixa de velocidades e resposta dinâmica melhorada.
Monitoramento e diagnóstico de falhas em tempo real: a placa é integrada no sistema de diagnóstico abrangente da máquina. Pode desencadear códigos de alarme específicos relacionados ao desempenho do servo, como falhas de acionamento do eixo, condições de sobrecarga ou erros de feedback. Esta capacidade é inestimável para solução rápida de problemas e minimização do tempo de inatividade da máquina.
Construção robusta de grau industrial: Aderindo aos mais altos padrões para PCBs de controle industrial, o 93-32-4123D provavelmente utiliza um material FR-4 de alta Tg para que o substrato resista ao estresse térmico. Além disso, ele emprega características como traços de cobre espessados para maior capacidade de transporte de corrente, revestimentos conformais protetores para proteger contra umidade e contaminação e conectores de grau industrial para garantir confiabilidade a longo prazo.
Integridade de sinal otimizada: o layout da placa é projetado para uma integridade de sinal excepcional. A separação cuidadosa de terrenos analógicos e digitais, juntamente com blindagem estratégica e filtragem, minimiza a interferência eletromagnética (EMI), que é crítica para manter a precisão dos sinais de feedback sensíveis.
Benefícios do desempenho e da aplicação
O design sofisticado do 93-32-4123D traduz-se em benefícios diretos e tangíveis para os usuários finais.
Precisão de usinagem melhorada e acabamento de superfície: fornecendo controle servo estável e preciso, esta placa contribui diretamente para a qualidade superior da peça. Permite caminhos de ferramenta precisos, resultando em excelentes acabamentos de superfície e tolerâncias apertadas, o que é primordial na fabricação aeroespacial, automotiva e médica.
Eficiência de produção melhorada: a alta resposta dinâmica do sistema de servo permite uma aceleração e desaceleração mais rápidas do eixo. Isso reduz o tempo de não corte, levando a tempos de ciclo mais curtos e aumento da eficácia geral do equipamento (OEE) para instalações de fabricação.
Excepcional confiabilidade do sistema e tempo de atividade: construído para os rigorosos requisitos de um PCB de controle industrial, este componente é projetado para operação 24/7 em um ambiente de produção. Seu design robusto e diagnóstico integrado contribuem para um alto tempo médio entre falhas (MTBF), maximizando a disponibilidade da máquina.
Integração e diagnóstico sem problemas: Como um componente genuíno da Haas, o 93-32-4123D garante plena compatibilidade com o software de controle da máquina e a interface do usuário. Esta integração perfeita simplifica a resolução de problemas, pois as falhas são claramente exibidas na tela de controle, orientando o pessoal de manutenção diretamente ao problema.
Perspectiva Ampliada: O Papel Crítico dos PCBs de Servo Control na Automação Industrial
Compreender o contexto mais amplo de onde e por que PCBs de controle industrial especializados são usados é a chave para apreciar a engenharia por trás do HAAS 93-32-4123D.
1.O nicho de PCBs de controle industrial vs.Consumer PCBs
É um equívoco comum que qualquer placa de circuito possa servir em um ambiente industrial. Na realidade, os PCBs de controle industrial como o HAAS 93-32-4123D são fundamentalmente diferentes dos PCBs de grau consumidor.
Tolerância ambiental: as placas do consumidor são projetadas para ambientes benignos e climatizados. As placas industriais devem suportar grandes oscilações de temperatura, alta umidade, poeira condutora e vibração constante de máquinas próximas.
Longevidade e abastecimento de componentes: Espera-se que os equipamentos de automação industrial tenham um ciclo de vida de décadas. Portanto, os PCBs de controle industrial são projetados com uma visão de longo prazo, muitas vezes usando componentes que estão garantidos para estar disponíveis por muitos anos, ao contrário do mercado de eletrônicos de consumo em rápida mudança.
Segurança e confiabilidade: a falha de uma placa de controle servo em uma máquina CNC pode levar a um acidente catastrófico, causando milhares de dólares em danos e representando um risco de segurança. Estas placas são projetadas com verificações de segurança redundantes e margens de segurança mais elevadas para evitar tais ocorrências, um nível de confiabilidade não exigido em produtos de consumo.
Espectro 2.Application: além das máquinas-ferramentas
Enquanto o HAAS 93-32-4123D é específico para máquinas CNC, a tecnologia subjacente de PCBs de Servo Control é fundamental para a automação moderna.
Robótica e veículos guiados automatizados (AGVs): Estes sistemas contam com o controle servo para o movimento preciso das juntas e a navegação precisa.
Embalagem e manipulação de materiais: robôs de alta velocidade, sistemas transportadores e máquinas de classificação usam o controle servo para velocidade e precisão.
Máquinas de impressão e conversão: o controle do registro, que garante que os padrões estejam alinhados perfeitamente em uma teia móvel de material, é alcançado através de sistemas avançados de controle servo.
Conhecimento da seleção: Ao selecionar ou especificar um PCB de controle de servo, a chave é combinar suas características de desempenho - como velocidade de processamento, resolução de feedback e capacidade de corrente de saída - com as demandas específicas da aplicação, seja um roteador de alta velocidade ou uma fresadora pesada.
3.Implementação e Manutenção Melhores Práticas
Para garantir a longevidade e a confiabilidade de um componente sofisticado como o 93-32-4123D, o manuseio e a manutenção adequados são primordiais.
Integridade de alimentação e terra: uma fonte de alimentação limpa e estável é a base de qualquer placa eletrônica sensível. A ligação à terra adequada é igualmente crítica para desviar o ruído elétrico dos circuitos de controle e evitar danos causados por picos de tensão ou descarga eletrostática (ESD).
Gestão ambiental e de refrigeração: garantir que o armário de controle permaneça limpo, fresco e dentro da faixa de umidade especificada é uma das maneiras mais eficazes de prolongar a vida útil de todos os PCBs de controle industrial, incluindo servocontroladores.
Firmware e gerenciamento de software: Manter o firmware da placa atualizado, como recomendado pelo fabricante (Haas, neste caso), pode fornecer melhorias de desempenho, novos recursos e correções de bugs críticos que melhoram a estabilidade.
Perguntas frequentes (FAQs)
1.Qual é a função primária de um PCB de controle de servo como o HAAS 93-32-4123D?
Sua função principal é agir como intermediário inteligente em um sistema de controle de movimento. Ele toma comandos de posicionamento de alto nível do controlador CNC principal e executa-os gerando os sinais precisos de baixo nível necessários para acionar servoamplificadores ou unidades. Simultaneamente, monitora constantemente o feedback dos codificadores do motor para garantir que o motor esteja seguindo o comando com precisão, criando um sistema de circuito fechado para a maior precisão.
2.Como um PCB de controle industrial difere de um PCB padrão?
Um PCB de controle industrial é construído para um padrão muito mais alto de robustez e confiabilidade. Ele usa componentes de grau industrial classificados para faixas de temperatura mais amplas, emprega cobre mais grosso para cargas de corrente mais altas e muitas vezes inclui um revestimento conformal protetor para resistir à umidade, poeira e produtos químicos. Seu design prioriza a estabilidade a longo prazo e a resistência ao ruído elétrico, vibração e ciclo térmico comumente encontrados em ambientes de fábrica, ao contrário de PCBs de grau consumidor.
3. Quais são os sintomas comuns de um PCB de controle de servo falhado?
Os sintomas comuns podem incluir movimento errático do eixo, falha de um eixo para se mover, deriva de servo onde o eixo se arrasta lentamente, alarmes de sobrecarga de servo súbitos sem uma causa mecânica e códigos de falha específicos relacionados com erros de condução ou feedback. É crucial realizar diagnósticos minuciosos para confirmar que o PCB é a causa raiz, pois esses sintomas às vezes podem estar relacionados a motores, cabos ou codificadores.
4.Can este PCB ser reparado, ou ele requer substituição?
Enquanto os serviços especializados de reparação de eletrônica podem às vezes reparar um PCB de controle servo defeituoso, geralmente é recomendado passar pelo fabricante ou um distribuidor autorizado para uma substituição ou reparação oficial. Isso garante que a placa atenda às especificações originais, mantém a integridade do sistema e não anula a garantia da máquina. Reparar placas complexas e de várias camadas sem documentação e equipamento adequados pode ser desafiador e pode levar a outros problemas.
5. Por que o design de circuito fechado é tão crítico em sistemas servo modernos?
O design de circuito fechado é fundamental porque permite a correção de erros em tempo real. O sistema não é apenas"esperando"o motor mudou para a posição certa; é "assistindo" através do codificador e fazendo ajustes instantâneos. Isso compensa variáveis como mudança de forças de carga (por exemplo, durante um corte pesado), expansão induzida pela temperatura e desgaste mecânico, garantindo que o caminho da ferramenta seja seguido com precisão excepcional.
