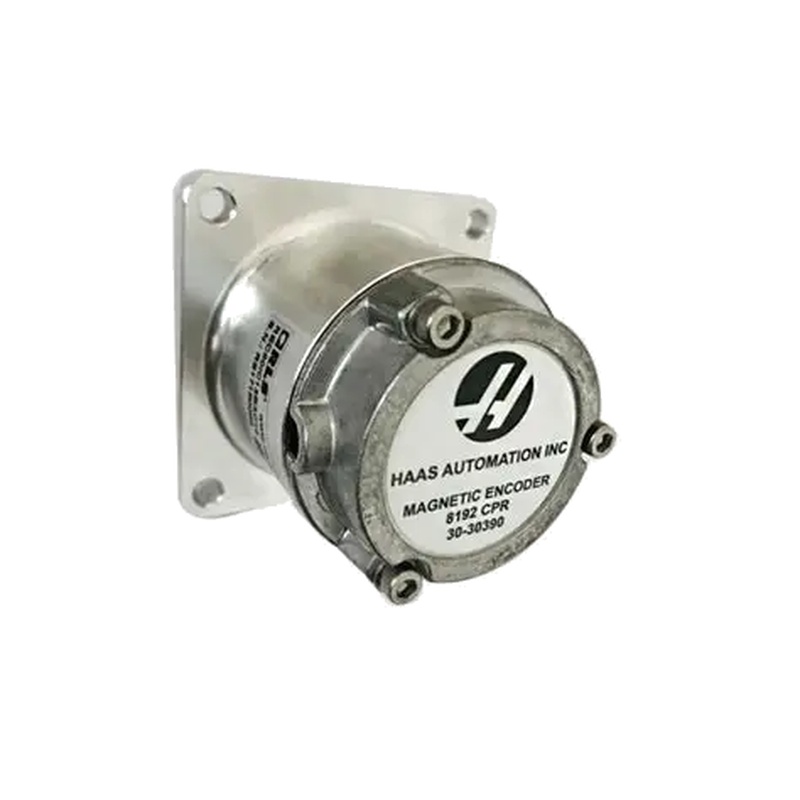

O HAAS 93-0447A/8192CPR/30-30390 é um codificador de fuso CNC de alto desempenho projetado para oferecer precisão e confiabilidade excepcionais em ambientes de usinagem exigentes de controle numérico por computador (CNC). Este modelo específico, com sua notável resolução de 8192 ciclos por revolução (RCP), fornece o feedback preciso necessário para processos de fabricação avançados. Ele serve como o componente sensorial crítico nos fusos da máquina-ferramenta CNC, convertendo a rotação física em sinais elétricos que o sistema de controle usa para monitorar e manter a velocidade, posição e direção precisas do fuso. Seu design é orientado para garantir acabamentos de superfície de alta qualidade, roscação precisa e operações rígidas de torneio, tornando-o um componente indispensável para centros de usinagem modernos.
1. Visão geral do produto e funcionalidade básica
O papel principal do codificador HAAS 93-0447A é fornecer feedback de circuito fechado ao sistema CNC. Em uma configuração típica da máquina Haas, o codificador é montado diretamente no motor do fuso ou no eixo. À medida que o fuso gira, o codificador gera uma série de pulsos de alta frequência correspondentes à posição angular e velocidade do eixo. Esses dados em tempo real são continuamente alimentados de volta ao controlador, que compara o desempenho real do fuso com os valores comandados. Isso permite ações corretivas imediatas, garantindo que o fuso mantenha a velocidade programada sob condições de carga variadas, o que é crucial para operações como fresamento pesado ou acabamento de alta velocidade.
Este codificador de alta resolução é particularmente crítico para funções que exigem posicionamento angular preciso, como a orientação do fuso para mudanças de ferramentas. Em trocadores automáticos de ferramentas, o fuso deve parar em uma posição angular exata para permitir que o suporte da ferramenta seja solto ou agarrado com precisão. A resolução de RCP 8192 deste modelo permite esta parada precisa, protegendo assim o mecanismo de troca de ferramentas de danos e minimizando o tempo de não corte.
Especificações técnicas e características principais
O HAAS 93-0447A é caracterizado pela sua saída de alta resolução e construção robusta. A especificação destacada é o seu 8192 CPR, que significa o número de posições discretas que ele pode detectar dentro de uma única revolução do fuso. Esta alta contagem de pulsos traduz-se em granularidade extremamente fina no feedback de posição, permitindo um controle superior sobre o processo de usinagem.
Os principais atributos e características técnicas incluem:
Alta resolução: a capacidade de RCP 8192 permite a regulação extremamente precisa da velocidade e do controle da posição, o que é essencial para a usinagem de alta tolerância e contornos complexos.
Construção durável: construído para suportar as condições duras de uma oficina de máquinas, incluindo a exposição ao refrigerante, chips de metal e vibração constante. Muitos codificadores de fuso modernos da Haas apresentam um design sem contato, que elimina o desgaste físico, melhorando a longevidade e reduzindo as necessidades de manutenção.
Saída de sinal diferencial: geralmente emite sinais diferenciais (como A, / A, B, / B). Esta configuração é altamente resistente ao ruído elétrico, que é comum em ambientes industriais com motores e acionamentos poderosos, garantindo a integridade dos dados durante longas corridas de cabo.
Sistema de montagem integrado: o codificador é projetado para a integração perfeita com os conjuntos do fuso da Haas, garantindo o alinhamento adequado e o acoplamento mecânico, o que é vital para a precisão do sinal.
3.Principio operacional e tecnologia interna
O codificador HAAS 93-0447A opera sobre um princípio óptico para alcançar sua alta resolução. Dentro do codificador, um diodo emissor de luz (LED) projeta luz através de um disco de vidro, conhecido como um retículo, que tem um padrão radial de linhas muito finas. No outro lado do disco, uma matriz de fotosensores detecta o padrão alternado de luz e escuridão à medida que o disco gira com o fuso.
Esta detecção gera os sinais de onda sinusoidal primários. Estes sinais analógicos são então processados internamente pela eletrônica do codificador para serem convertidos nas saídas de onda quadrada digital (canais A e B) que o controle CNC entende. A relação de fase entre os canais A e B - qual canal conduz o outro - determina a direção de rotação do fuso (no sentido horário ou contrário ao dos horários). A alta densidade de linhas no disco de vidro é o que permite que este codificador alcance sua resolução CPR 8192, proporcionando ao sistema CNC uma imagem muito detalhada do movimento do fuso.
Vantagens 4.Performance em aplicações CNC
Utilizar um codificador de alta resolução como o HAAS 93-0447A traz vários benefícios tangíveis para as operações de usinagem CNC.
Acabamento de superfície melhorado e precisão dimensional: Ao garantir que o fuso gire à velocidade exata comandada sem flutuação, o codificador ajuda a prevenir defeitos, como marcas de chatter ou texturas de superfície inconsistentes. Isso leva a uma qualidade superior das peças e reduz a necessidade de operações de acabamento secundárias.
Torneamento rígido e roscagem confiáveis: para torneamento rígido, a posição de rotação do fuso deve ser perfeitamente sincronizada com a alimentação linear do eixo Z. O feedback preciso deste codificador torna esta sincronização possível, resultando em linhas precisas e limpas.
Melhoria da confiabilidade do processo e do tempo de funcionamento: o controle preciso do fuso minimiza a tensão e a quebra da ferramenta. Além disso, o papel do codificador na mudança de ferramentas confiável evita acidentes caros e tempo de inatividade da máquina, aumentando assim a eficácia geral do equipamento (OEE).
Perspectiva ampliada: o papel crítico dos codificadores em sistemas CNC modernos
Compreender o contexto mais amplo da tecnologia de codificador e sua implementação ajuda a apreciar o valor de um componente como o HAAS 93-0447A.
1.A espinha dorsal do controle de loop fechado
Em máquinas CNC, o sistema de controle de movimento é fundamentalmente um sistema de circuito fechado. O codificador do fuso CNC é um componente chave neste loop, agindo como os "olhos" para o controlador. Sem esse feedback, o sistema funcionaria em loop aberto, assumindo cegamente que o motor seguiu seu comando, o que é insuficiente para usinagem de precisão. O feedback do codificador permite a compensação em tempo real para variações de carga, expansão térmica e deslizamento mecânico, garantindo que a parte mecanizada final coincida com a intenção de projeto digital.
2. Melhores práticas de instalação, calibração e manutenção
O alto desempenho de um codificador depende da sua instalação e manutenção corretas. Alinhamento adequado é primordial; mesmo menor escoamento radial ou distância axial incorreta entre a cabeça de leitura e a balança podem levar a erros de sinalização e disparar alarmes. Técnicas como o uso de um indicador de discagem para verificar o esgotamento são frequentemente recomendadas durante a instalação.
A manutenção é geralmente mínima para codificadores sem contato, mas o foco deve ser na prevenção de danos físicos e contaminação. O cabo codificador e suas conexões são pontos de falha comuns. É fundamental garantir que os cabos sejam seguramente fixados longe de peças móveis como cintos de fuso para evitar desgaste. Além disso, verificar se a cabeça de leitura do codificador está adequadamente ligada à fundição da máquina é uma etapa de resolução de problemas padrão para resolver problemas de sinal intermitente. Para máquinas em ambientes particularmente exigentes, garantir que os filtros de ferrita corretos sejam instalados em cabos de encoder e acionamento vetorial também é uma prática conhecida para manter a integridade do sinal.
Perguntas frequentes (FAQs)
1.O que significa "8192 CPR" para um codificador de fuso?
CPR significa "ciclos por revolução". Uma classificação de CPR 8192 significa que o codificador gera 8192 pulsos digitais distintos para cada volta do fuso. Esta alta resolução fornece ao controle CNC dados extremamente finos sobre a posição e velocidade do fuso, que está diretamente ligado à precisão das operações de usinagem, especialmente aqueles que exigem movimento sincronizado como tocar rígido.
2.Can um codificador do fuso defeituoso causar problemas do trocador de ferramentas?
Com certeza. Um codificador defeituoso ou mal alinhado pode não fornecer o feedback posicional correto para a orientação do fuso. Se o fuso não parar no ângulo preciso exigido pelo trocador de ferramentas, o processo de troca de ferramentas pode falhar, levando potencialmente a uma queda de ferramenta ou uma colisão entre a ferramenta e o mecanismo do trocador, resultando em danos à máquina e tempo de inatividade significativo.
3. Quais são os sintomas comuns de um codificador de fuso falhado?
Os sintomas comuns incluem a incapacidade de orientar o fuso para uma mudança de ferramenta, velocidades inconsistentes do fuso sob carga, a aparência de alarmes específicos relacionados ao fuso (por exemplo, erros de comunicação ou erro de servo excessivo) e o motor do fuso não girando enquanto o medidor de carga mostra um valor máximo. Problemas intermitentes podem muitas vezes ser rastreados de volta a conexões de cabos ou ligação a terra.
4.Como um codificador sem contato difere dos codificadores de estilo mais antigo?
Os codificadores tradicionais podem usar contatos físicos como escovas, que são propensas ao desgaste. Um codificador sem contato, como muitos codificadores de fuso modernos da Haas, usa princípios ópticos ou magnéticos para ler a posição sem contato físico. Este projeto elimina o desgaste mecânico, oferece maior confiabilidade, velocidades operacionais mais rápidas e maior resistência à contaminação, levando a uma vida útil mais longa.
5.Why é a ligação à terra adequada para o codificador tão importante?
A ligação adequada da cabeça de leitura do codificador à máquina de fundição é crucial para a imunidade ao ruído elétrico. Um codificador não aterrizado ou mal aterrizado pode agir como uma antena, captando ruído elétrico de motores e unidades. Este ruído pode corromper os sinais de feedback delicados, levando ao comportamento errático do fuso, erros de dados e alarmes persistentes.
