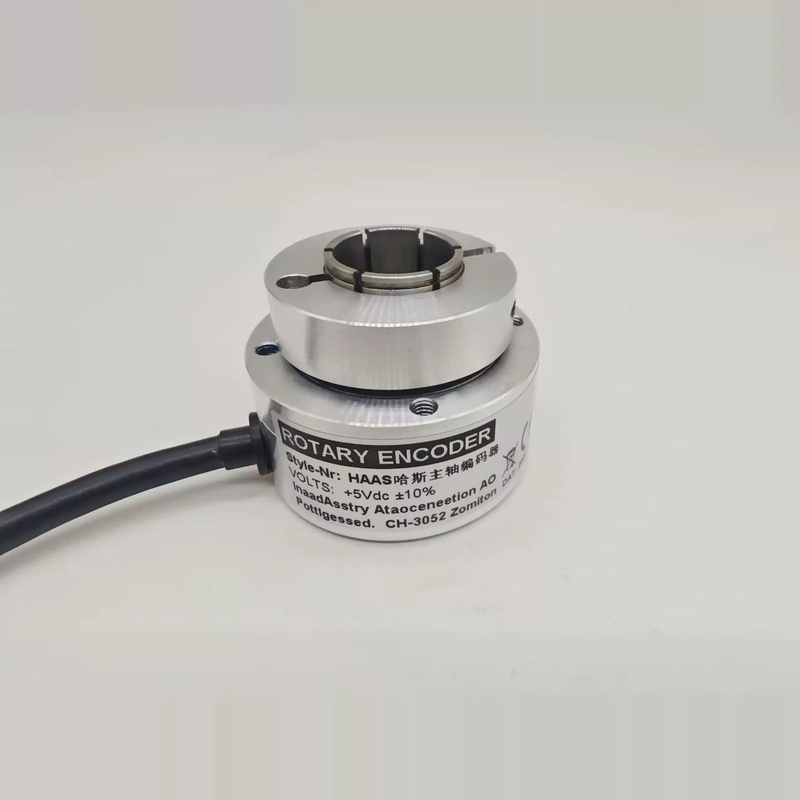

HAAS 93-1902/4096CPR/30-5840 codificador de fuso CNC de alta resolução

O HAAS 93-1902/4096CPR/30-5840 representa um componente crítico dentro do ecossistema CNC HAAS, especificamente projetado como um codificador de fuso de alto desempenho. Este dispositivo é fundamental para o controle em circuito fechado do fuso da máquina-ferramenta, garantindo que a velocidade de rotação e a posição angular sejam monitoradas e mantidas com precisão. Com uma resolução de 4096 pulsos por revolução (CPR), este codificador CNC fornece o feedback de grãos finos necessário para operações avançadas de usinagem, tais como tapping rígido, orientação do fuso para mudanças de ferramentas e contorno sincronizado do eixo C. Seu design robusto é adaptado para suportar os ambientes duros das oficinas de máquinas, lidando com contaminantes como refrigerante, névoa de óleo e partículas metálicas, ao mesmo tempo em que oferece confiabilidade inabalável.

1.Visão geral do produto e integração do sistema

Um codificador de fuso é fundamentalmente um dispositivo sensorial que converte o movimento mecânico de um eixo rotativo em um sinal elétrico. O modelo HAAS 93-1902 realiza esta tarefa com alta fidelidade, agindo como os "olhos" do fuso para o sistema de controle da máquina. Ao contrário dos codificadores lineares que medem o movimento em linha reta, este codificador rotativo é dedicado ao monitoramento da rotação pivotal do fuso. Em um sistema CNC HAAS, o feedback deste codificador é continuamente alimentado para a unidade de controle principal. Isso cria um sistema de circuito fechado onde a velocidade do fuso comandada (por exemplo, 5000 RPM) é constantemente comparada à velocidade real medida. Se ocorrer qualquer desvio devido à variação da carga, o sistema de controle compensa instantaneamente ajustando o binário do motor, mantendo assim a velocidade ajustada sob condições de corte variadas. Esta integração é vital para processos como tapping rígido, onde a rotação do fuso deve ser perfeitamente sincronizada com a alimentação do eixo Z para cortar roscas com precisão.

Especificações técnicas e características de desempenho

A identidade e capacidade deste codificador são definidas pelo seu código modelo específico. O 93-1902 é o número de peça do núcleo HAAS, identificando-o como um componente OEM genuíno projetado para compatibilidade perfeita. A especificação 4096 CPR é um indicador de desempenho chave, denotando a resolução do codificador. Esta alta contagem de pulsos significa que o sistema de controle recebe 4096 sinais digitais distintos para cada revolução do fuso. Isso se traduz em uma resolução angular inferior a 0,1 graus, permitindo um controle posicional excepcionalmente preciso. Esta alta resolução é o que permite a orientação precisa do fuso, onde o fuso deve parar em uma posição angular exata e repetida para mudança automática de ferramenta. O segmento 30-5840 do número de modelo muitas vezes se refere a detalhes de configuração específicos, que podem incluir o tipo de sinal de saída e o comprimento e a interface do cabo físico. Este modelo específico é projetado para interfaçar diretamente com sistemas de controle HAAS, garantindo compatibilidade plug-and-play e integridade de sinal confiável sem a necessidade de conversores de sinal externos.

Características de design e construção 3.Core

A durabilidade do codificador HAAS 93-1902 é o resultado de sua construção específica para um ambiente industrial exigente. A carcaça é tipicamente feita de materiais robustos como alumínio usinado ou polímero endurecido, oferecendo uma mistura de peso leve e resistência ao impacto físico e à corrosão. Critical para sua operação é o eixo e o conjunto de rolamentos. Estes componentes são projetados para operação de alta velocidade e são selados para evitar a entrada de refrigerante, óleo e poeira abrasiva fina, que são contaminantes comuns em um centro de usinagem. Esta vedação robusta é essencial para alcançar uma longa vida útil e prevenir falhas prematuras. A tecnologia de detecção dentro é muitas vezes baseada em um sistema óptico, com um disco de vidro ou metal com grelhas extremamente finas. Uma fonte de luz (LED) e um fotodetector em ambos os lados deste disco trabalham juntos para gerar os pulsos elétricos à medida que o disco gira com o fuso. Este design óptico é favorecido por sua alta precisão, baixo atrito e excelente resposta a altas velocidades.

Áreas de aplicação e benefícios operacionais

A aplicação principal deste codificador CNC é permitir funções avançadas do fuso que são essenciais para a usinagem moderna e eficiente. Para a torneira rígida, o codificador garante que a rotação do fuso e a descida linear da torneira na parte são perfeitamente sincronizadas, impedindo que a torneira quebre ou despache as roscas. Na orientação do fuso, ele fornece o feedback preciso necessário para parar o fuso em uma localização angular específica, o que é crucial para que os trocadores automáticos de ferramentas agarrem e soltem as ferramentas corretamente. Além disso, quando um controle HAAS está equipado com capacidade de eixo C, este codificador de alta resolução permite que o fuso funcione como uma mesa rotativa de precisão, permitindo operações de contorno complexas como fresamento de hexágonos ou furos de perfuração em um círculo de parafuso sem precisar de um eixo rotativo separado. Os benefícios operacionais são substanciais. Ele melhora diretamente a precisão e a repetibilidade da usinagem, reduz as taxas de sucata, garantindo que processos como a exploração sejam executados corretamente e aumenta o tempo de atividade geral do equipamento, fornecendo um desempenho confiável e livre de manutenção. O uso de um codificador HAAS genuíno como o 93-1902 garante uma comunicação óptima com o controle da máquina, eliminando problemas de compatibilidade e garantindo que todas as funções avançadas funcionem como pretendido pelo fabricante.

Perspectiva ampliada: O papel crítico dos codificadores na usinagem CNC

Compreender o contexto mais amplo dos dispositivos de feedback esclarece por que um componente como o HAAS 93-1902 é indispensável na fabricação automatizada.

1.The feedback loop: sistemas abertos vs. fechados

No controle de movimento, um sistema de loop aberto funciona sem feedback; um comando é enviado a um motor (como um motor passo a passo) com a suposição de que foi executado. Isso é simples e econômico, mas propenso a erros se o motor perder passos devido à sobrecarga. Em contraste, praticamente todas as máquinas-ferramentas CNC modernas, incluindo moinhos e tornos HAAS, operam em um princípio de ciclo fechado para eixos críticos e fuso. O codificador do fuso é uma parte fundamental deste loop fechado. Ele fornece verificação em tempo real de que o fuso está seguindo comandos. Se o controle detectar uma discrepância entre o estado comandado e o feedback do codificador, ele pode gerar um alarme, parar o programa ou corrigir ativamente o erro, protegendo assim a máquina, a ferramenta e a peça de danos.

Análise 2.Comparative: codificador do fuso vs. codificador do motor do servo

Enquanto ambos são codificadores rotativos, um codificador de fuso e um codificador de servomotor muitas vezes têm prioridades de projeto diferentes. Um servocodificador, tipicamente ligado aos servomotores que conduzem os eixos X, Y e Z, requer uma resolução extremamente alta (muitas vezes na faixa de milhões de contagens por revolução) para alcançar posicionamento preciso e movimento suave a velocidades muito baixas. Um codificador de fuso, no entanto, é otimizado para operação de alta velocidade. Sua resolução, embora ainda alta (por exemplo, 4096 RPM), é equilibrada contra a necessidade de gerar e processar sinais de forma confiável em RPM muito altas (por exemplo, 10.000 RPM ou mais). Suas principais funções são a regulação da velocidade e o posicionamento angular em vez de micro-posicionamento ultrafino. Além disso, os codificadores de fuso são muitas vezes construídos com vedação mais robusta para lidar com a exposição direta ao ambiente de usinagem, que é tipicamente mais duro no fuso em comparação com os acionamentos de parafuso de esfera dos eixos lineares.

3.Installation, solução de problemas e manutenção

A instalação adequada é a chave para a longevidade e a precisão de um codificador de fuso. Ele deve ser montado com alinhamento preciso ao eixo do fuso para evitar o desgaste do rolamento e o esgotamento do sinal. A montagem também deve ser segura para resistir às vibrações. De uma perspectiva de resolução de problemas, os sintomas de um codificador falhado podem incluir flutuações de velocidade do fuso, alarmes relacionados à "perda de sincronização do fuso" ou "falha de orientação" e roscagem imprecisa. A manutenção é geralmente mínima, mas deve envolver manter a área circundante limpa e inspecionar periodicamente a unidade para danos físicos ou detritos acumulados que possam comprometer as vedações. O cabo e o conector também são pontos comuns de falha e devem ser verificados para a integridade.

Perguntas frequentes (FAQs)

O que a resolução de RCP 4096 significa para minhas operações de usinagem?

Uma resolução de 4096 RCP significa que o sistema de controle recebe 4096 peças discretas de informação posicional para cada revolução do fuso. Este alto nível de detalhe é crucial para tarefas de precisão. Para orientação do fuso, permite que o controle pare o fuso dentro de uma fração de um grau para mudanças de ferramenta confiáveis. Na torneira rígida, garante que a posição de rotação do fuso seja perfeitamente bloqueada à posição do eixo Z, evitando a quebra da torneira e garantindo roscas de alta qualidade. Para controle de velocidade simples, ele fornece um sinal de feedback de velocidade muito estável e preciso.

Este codificador pode ser usado como uma substituição em máquinas não HAAS?

Embora tecnicamente seja um codificador rotativo que emite sinais de onda quadrada padrão (provavelmente com canais diferenciais A, B e Índice), é especificamente calibrado e configurado como uma peça OEM genuína HAAS. Usando-o em uma marca diferente de máquina CNC exigiria verificar a compatibilidade elétrica (tensão, tipo de sinal), compatibilidade de montagem física e garantir que a resolução corresponda aos requisitos do sistema de controle estrangeiro. Para um desempenho óptimo e garantido em uma máquina HAAS, a peça genuína HAAS 93-1902 é altamente recomendada.

Quais são os sinais mais comuns de falha de um codificador de fuso?

Os sintomas mais comuns são alarmes relacionados ao fuso na tela de controle, como "Perda de sincronização do fuso" ou "Falha de orientação do fuso". Você também pode observar o fuso em funcionamento a uma velocidade incorreta, flutuando na velocidade sob uma carga constante ou falhando em parar na posição correta para uma mudança de ferramenta. Em processos como torneiras rígidas, um codificador falhado geralmente causará torneiras quebradas ou roscas mal formadas devido a uma perda de sincronização.

Como o ambiente dentro de uma máquina CNC afeta a vida útil do codificador?

O ambiente da oficina de máquinas é um dos mais duros para componentes eletrônicos. O codificador é constantemente exposto à vibração do fuso e forças de corte, flutuações de temperatura e contaminantes pervasivos como névoa de refrigerante, óleo lubrificante e chips de metal fino. O HAAS 93-1902 é construído para resistir a esses fatores com carcaças e rolamentos selados, mas a exposição extrema ou a entrada direta de fluidos ainda podem levar a falhas prematuras. A manutenção adequada da máquina, incluindo o controle da contaminação do refrigerante e a manutenção da área do fuso limpa, contribui diretamente para uma vida útil do codificador mais longa.

É necessária calibração profissional após a substituição deste codificador?

Na maioria dos casos em uma máquina HAAS, uma simples substituição do codificador por uma peça genuína não requer calibração manual no sentido tradicional. No entanto, após a instalação, muitas vezes é necessário realizar um procedimento de configuração de "Orientação do fuso" através do software de controle da máquina. Esta rotina ensina ao controle a relação exata entre o pulso de índice do codificador (que indica uma revolução completa) e a posição física do fuso. Esta etapa é crítica para garantir que as mudanças de ferramenta ocorram de forma confiável e precisa.
