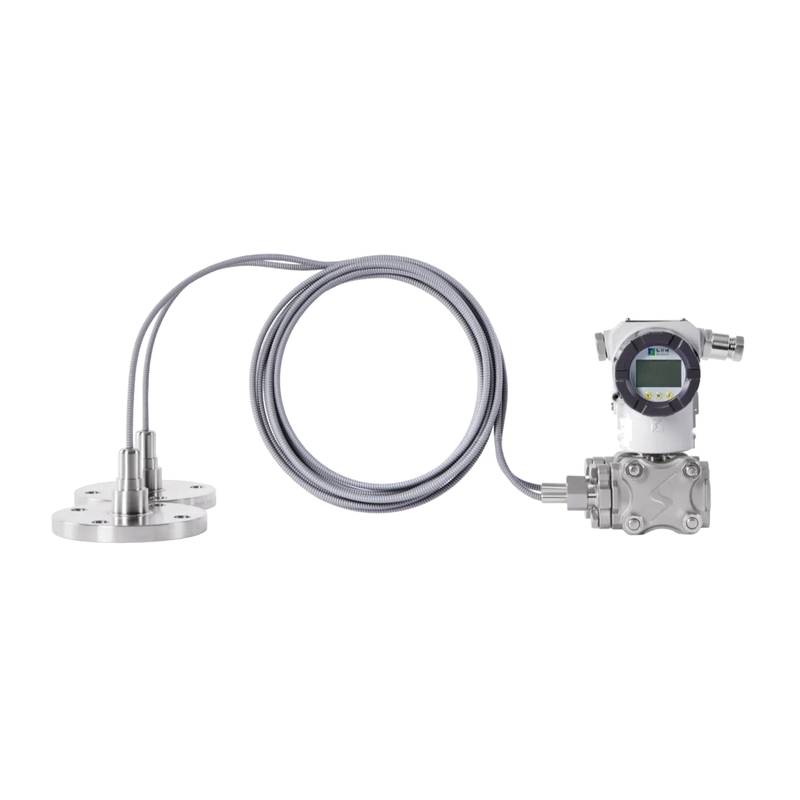

O transmissor de pressão diferencial e medidor de nível HollySys AT4500 oferece medição de precisão para ambientes de processos voláteis. Projetado com tecnologia de sensor de silício monocristalino, ele mantém leituras estáveis apesar de severo estresse mecânico.
A implantação de instrumentação de alta pressão em vastas plantas industriais frequentemente expõe os loops de medição a vibrações, choque térmico e exposição química agressiva. Sensores tradicionais sofrem com a deriva de sinal e a fadiga do diafragma quando submetidos a flutuações contínuas de pressão. O transmissor de pressão diferencial AT4500 resolve esse desafio aproveitando a tecnologia avançada de silício monocristalino e uma configuração de empacotamento patentiada. O elemento sensor fica fisicamente isolado na seção superior da caixa metálica, longe da interface direta com o meio, garantindo tanto o desacoplamento mecânico quanto o isolamento térmico. Cabos integrados sinterizados a vidro fornecem isolamento elétrico de alta resistência contra o corpo metálico, aumentando a resistência a surtos de tensão transitória e interferência eletromagnética. Esse projeto evita falhas operacionais em sistemas pesados de processamento químico e gerenciamento de fluidos.
Especificações Técnicas
Faixa: 0-200Pa～40MPa
Sinal de Saída: 4-20mA+HART @ 24 VDC
Precisão de Referência: ±0,075% do Limite Superior da Faixa
Materiais do Diafragma: 316L, Hastelloy C, Tântalo, Revestimento de PFA, Banhado a Ouro
Conexão de Processo: Fêmea 1/2-14NPT @ Interface de Processo
Fonte de Alimentação: 12-45 VDC @ Bloco de Terminais
Temperatura Ambiente: -40°C - 85°C @ Estado Operacional
Tempo de Resposta: 90 ms @ Mudança de Entrada em Degrau
Integração de Sistema e Configuração de Hardware
A instalação mecânica adequada requer a montagem segura do transmissor de pressão diferencial em um suporte de instrumento rígido ou rede de tubulação de impulso usando parafusos de aço carbono ou aço inoxidável classificados. Conecte a tubulação de processo às câmaras de alta e baixa pressão, garantindo a orientação correta para evitar bolsas de gás presas em serviços com líquidos ou acúmulo de condensado em serviços com gás. Use cabos de par trançado blindados para a transmissão de sinal para minimizar a interferência eletromagnética de inversores de frequência próximos ou linhas de energia de alta tensão. Termine o loop de corrente de 4-20mA e os fios de comunicação HART nos terminais de parafuso internos, tomando cuidado para manter a polaridade. Aterre a blindagem do cabo exclusivamente na extremidade do painel de controle para eliminar loops de terra e proteger contra surtos transitórios induzidos.
Confiabilidade e Durabilidade Ambiental
O invólucro possui classificação IP67, protegendo a eletrônica interna contra a entrada de poeira e imersão temporária em água durante ciclos de lavagem. Sua caixa robusta de liga de alumínio ou aço inoxidável resiste a agentes atmosféricos corrosivos típicos de plantas químicas e plataformas offshore. Circuitos integrados de compensação térmica ajustam-se às oscilações de temperatura ambiente, preservando a linearidade da medição sem recalibração manual. O isolamento mecânico do sensor de silício monocristalino mitiga o estresse de cargas elevadas de tubulações, estendendo os intervalos de serviço e reduzindo o custo geral de manutenção em operações contínuas da planta.
Diretrizes de Seleção e Opções Alternativas
A seleção da variante apropriada depende do meio operacional, dos limites de pressão estática e dos requisitos de compatibilidade química do loop específico. Beijing Zhongping Technology fornece suporte abrangente de seleção por referência cruzada e opções imediatas de substituição por estoque local para garantir o mínimo tempo de inatividade para expansões de plantas ou eventos de manutenção de emergência. Os engenheiros devem verificar os materiais molhados, como selecionar Tântalo ou Hastelloy C para ácidos altamente corrosivos, e confirmar se as classificações dos flanges correspondem às conexões de processo existentes.
Perguntas Frequentes (FAQ)
1. Qual é o status atual do estoque local e o prazo de entrega para substituições urgentes?
Beijing Zhongping Technology mantém inventário regional ativo de configurações padrão do AT4500, permitindo o despacho no mesmo dia para requisitos críticos de manutenção.
2. Qual é a cobertura da garantia e o procedimento de RMA para unidades com mau funcionamento?
Todas as unidades incluem uma garantia do fabricante de 12 meses apoiada por verificação de qualidade pré-envio, com processamento de RMA local gerenciado através da Beijing Zhongping Technology.
3. Quais são os limites de tensão de alimentação elétrica e as características de consumo de energia?
O transmissor opera com uma fonte de alimentação de loop variando de 12 VDC a 45 VDC, com consumo de energia típico otimizado para configurações padrão de loop de 4-20mA.
4. Quais protocolos de comunicação são suportados além da saída analógica padrão?
A unidade suporta 4-20mA combinado com o protocolo HART, bem como Modbus-RTU sobre RS485 para arquiteturas de redes digitais multiponto (multi-drop).
5. Qual classificação de proteção ambiental o invólucro alcança contra poeira e umidade?
O conjunto atende aos padrões IP67, protegendo os circuitos internos contra a entrada de poeira e exposição intensa à umidade.
6. Como a vibração mecânica é tratada durante aplicações industriais de alto estresse?
O sensor de silício monocristalino reside em um invólucro superior mecanicamente isolado, absorvendo vibrações de tubulações sem comprometer a estabilidade da saída.
7. Quais verificações de manutenção de rotina são recomendadas para a saúde operacional de longo prazo?
Inspecione as linhas de impulso periodicamente quanto a bloqueios, verifique o aperto dos parafusos dos terminais e verifique a calibração do ponto zero usando um comunicador portátil HART calibrado.
8. Como o dispositivo se integra com sistemas de controle e pacotes de software existentes?
A integração utiliza arquivos de descrição de dispositivos HART padrão e mapas de registradores Modbus, garantindo compatibilidade perfeita com os principais sistemas de controle distribuído e controladores lógicos programáveis.
