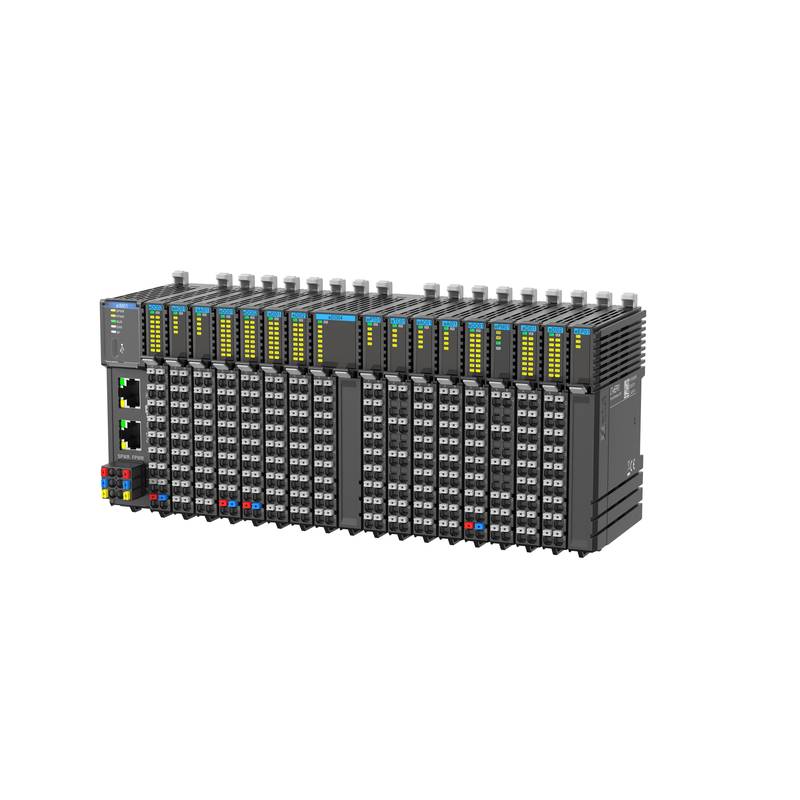

Módulo de E/S Remota LTe da HollySys com Opção de Gateway Modbus

O módulo de E/S remota da série HollySys LT-e fornece resposta de alta velocidade em nível de microssegundo para arquiteturas de controle distribuído. Projetado com um perfil fino de 12 mm, ele minimiza a ocupação de espaço no painel de controle, ao mesmo tempo em que suporta os principais barramentos de campo industriais, incluindo PROFINET, EtherCAT e integração de gateway modbus.

As linhas de automação industrial modernas enfrentam severos limites de largura de banda, restrições densas de roteamento de sinais e o risco de tempo de inatividade inesperado devido ao jitter de comunicação. A série LT-e resolve esses desafios combinando a implantação de canais de alta densidade com uma arquitetura de comunicação de barramento traseiro rápida. Os engenheiros podem configurar módulos de acoplamento como o LT-eIM01 para EtherCAT ou o LT-eIM02 para PROFINET, estendendo-se até 64 módulos por meio de relés de potência. A integridade do sinal é mantida através de isolamento canal-sistema de até 1.000 VAC e registro de diagnóstico abrangente para até 100 eventos por módulo, garantindo controle em tempo real previsível em maquinários complexos.

Especificações Técnicas

Módulo Acoplador PROFINET: LT-eIM02 @ 24 VDC

Módulo Acoplador EtherCAT: LT-eIM01 @ 24 VDC

Módulo Acoplador EtherNet/IP: LT-eIM03 @ 24 VDC

Entrada Digital de 16 Canais NPN: LT-eDI01 @ 2,7 mA/CH @ 24 VDC

Entrada Digital de 16 Canais PNP: LT-eDI02 @ 2,7 mA/CH @ 24 VDC

Entrada Digital de 32 Canais NPN: LT-eDI11 @ 2,7 mA/CH @ 24 VDC

Entrada Digital de 32 Canais PNP: LT-eDI12 @ 2,7 mA/CH @ 24 VDC

Saída a Relé de 8 Canais: LT-eDO04 @ 230 VAC / 30 VDC

Saída Digital de 16 Canais NPN: LT-eDO01 @ 0,5 A/CH @ 24 VDC

Saída Digital de 16 Canais PNP: LT-eDO02 @ 0,5 A/CH @ 24 VDC

Saída Digital de 32 Canais NPN: LT-eDO11 @ 0,5 A/CH @ 24 VDC

Saída Digital de 32 Canais PNP: LT-eDO12 @ 0,5 A/CH @ 24 VDC

Entrada Analógica de Tensão/Corrente de 4 Canais: LT-eAI01 @ ±10 V @ 16-bit

Entrada Analógica de Tensão de 8 Canais: LT-eAI02 @ 0-10 V @ 20-30°C

Entrada Analógica de Corrente de 8 Canais: LT-eAI03 @ 4-20 mA @ 20-30°C

Saída Analógica de Tensão/Corrente de 4 Canais: LT-eAO01 @ ±10 V @ 140 us/CH

Saída Analógica de Tensão de 8 Canais: LT-eAO02 @ 0-10 V @ 16-bit

Saída Analógica de Corrente de 8 Canais: LT-eAO03 @ 4-20 mA @ 16-bit

Entrada RTD de 4 Canais: LT-ePT01 @ Pt100/Pt1000 @ 200 ms/4CH

Entrada de Termopar de 4 Canais: LT-eTC01 @ B/C/E/J/K/N/R/S/T @ 200 ms/4CH

Módulo de Comunicação Serial: LT-eCM01 @ 2 Canais RS485 @ Modbus RTU

Módulo de Relé de Potência 24V: LT-ePM01 @ 24 VDC @ Proteção contra Sobrecorrente

Integração de Sistema e Configuração de Hardware

A implantação da série LT-e dentro de um gabinete de controle requer atenção cuidadosa ao layout físico e à extensão do barramento traseiro. Cada módulo acoplador suporta até 32 fatias de expansão diretamente em seu lado direito, dimensionando-se para até 64 módulos ao incorporar o módulo de relé de potência LT-ePM01. Blocos de terminais com mola simplificam a fiação de campo sem a necessidade de chaves de fenda especializadas, reduzindo significativamente o tempo de montagem durante a construção do painel.

Cabos trançados blindados devem ser usados para todos os canais analógicos, como os módulos LT-eAI01 ou LT-eAI03, para evitar interferência eletromagnética de inversores de frequência próximos. As barras de aterramento devem ser conectadas diretamente ao trilho de montagem do barramento traseiro para manter caminhos de baixa impedância para a dissipação de ruído de alta frequência. Para configurações de comunicação serial utilizando o módulo RS485 LT-eCM01, chaves DIP integradas permitem que os engenheiros alternem instantaneamente os resistores de terminação sem componentes externos.

Confiabilidade e Durabilidade Ambiental

As implantações de automação industrial exigem hardware robusto capaz de suportar estresse térmico e cargas elétricas contínuas. A série LT-e opera de forma confiável dentro das faixas padrão de temperatura industrial, mantendo alta precisão de medição de 0,1% F.S. a 20°C a 30°C. Os módulos de relé de potência possuem proteção contra inversão de polaridade integrada, detecção de subtensão e relatório de tensão em tempo real para proteger sensores e atuadores conectados contra flutuações repentinas na rede.

O esforço de manutenção é reduzido através de designs modulares plugáveis, permitindo que os técnicos troquem fatias defeituosas sem desconectar os chicotes de fiação de campo. LEDs de diagnóstico integrados em cada módulo exibem status ativo, falhas de canal e estados de comunicação instantaneamente. Além disso, os mecanismos internos de registro capturam até 100 eventos de diagnóstico, ajudando o pessoal de manutenção a rastrear rapidamente curtos-circuitos intermitentes, rupturas de fios ou condições de fora de faixa.

Orientações de Seleção e Opções Alternativas

A escolha da configuração correta de E/S remota depende fortemente da arquitetura de rede do controlador principal e da contagem total de pontos exigida pela máquina. Para ambientes de controladores baseados em PROFINET, parear um controlador principal com o acoplador LT-eIM02 e misturar cartões de alta densidade como o LT-eDI12 e o LT-eDO12 otimiza o espaço do gabinete. Ao integrar instrumentos seriais legados ou de múltiplos fornecedores, o módulo LT-eCM01 serve como uma interface de gateway modbus confiável, suportando os modos de transmissão RTU e ASCII.

北京众平科技股份有限公司 oferece suporte de engenharia abrangente, fornecendo referência cruzada completa de lista de materiais e disponibilidade de estoque localmente para garantir o desenvolvimento de protótipos sem costura e rápida implantação em produção em massa. Os engenheiros podem consultar as folhas de dados técnicos para combinações específicas de módulos, cálculos de fonte de alimentação e parâmetros de ajuste do tempo de ciclo do barramento.

Perguntas Frequentes (FAQ)

1. Qual é o número máximo de fatias de expansão que um único acoplador pode suportar?

Um único módulo acoplador suporta até 32 módulos de expansão diretamente em seu lado direito, e até 64 módulos no total ao utilizar um módulo de relé de potência.

2. A série LT-e suporta troca a quente (hot-swapping) de módulos de expansão?

Sim, o design mecânico permite manutenção plugável, embora as considerações de energia em nível de sistema devam ser verificadas dependendo do tipo de E/S ativa.

3. Como os arquivos de configuração são carregados nos módulos de acoplamento?

O software de engenharia importa arquivos padrão de descrição de dispositivo GSD ou XML correspondentes ao respectivo acoplador de protocolo, como EtherCAT ou PROFINET.

4. Quais protocolos de comunicação são suportados nativamente pelas variantes de acopladores?

A série suporta comunicação de rede PROFINET, EtherCAT, EtherNet/IP e Modbus TCP através de números de peça de acopladores dedicados.

5. O módulo de comunicação serial pode lidar com dispositivos Modbus de terceiros?

Sim, o LT-eCM01 possui 2 canais de RS485 que suportam os protocolos mestre/escravo Modbus RTU e ASCII, bem como comunicação em formato livre.

6. Qual é a resolução dos módulos de entrada analógica como o LT-eAI02?

Os módulos de entrada analógica oferecem alta resolução de 16 bits em várias faixas de medição de tensão e corrente.

7. Como o sistema lida com a distribuição de energia em múltiplos módulos?

O módulo de relé de potência 24V LT-ePM01 injeta energia suplementar, monitora os níveis de tensão em tempo real e lida com a proteção contra subtensão ou sobrecorrente.

8. Os logs de diagnóstico são salvos durante interrupções de energia inesperadas?

Módulos digitais e analógicos individuais suportam registro de diagnóstico interno para até 100 eventos para auxiliar na solução de problemas de falhas transitórias no local.
