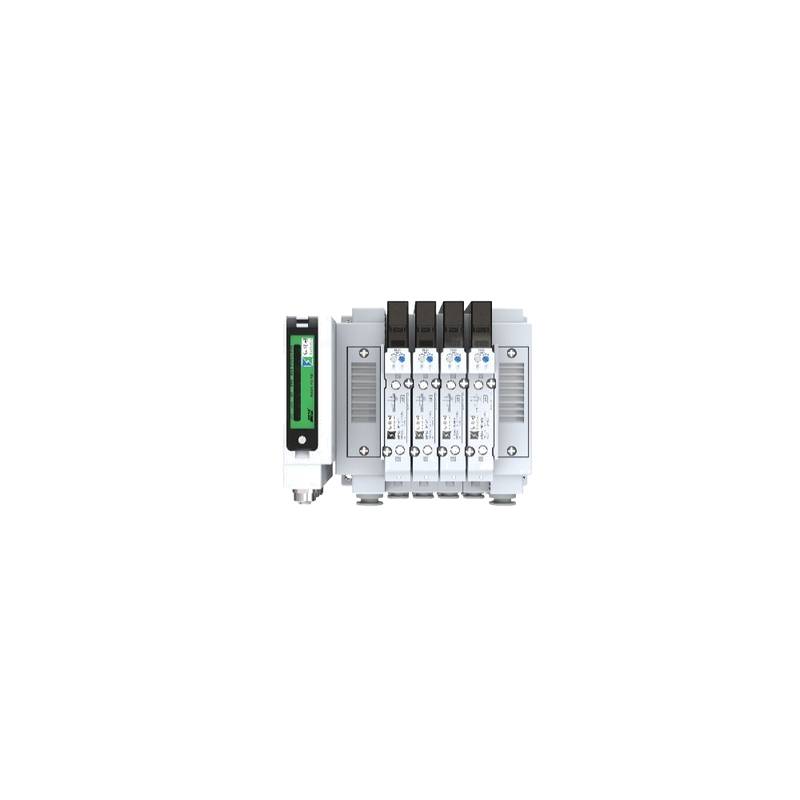

A ilha de válvulas pneumáticas HollySys HSSV com módulos de E/S remotos Profinet fornece controle pneumático modular para maquinário automatizado. Este sistema minimiza a complexidade da fiação, garantindo comunicações de campo estáveis.
A automação industrial moderna exige alta integração e troca de dados confiável em maquinários complexos. As configurações tradicionais de fiação pneumática discreta geralmente resultam em altos custos de manutenção e atrasos na solução de problemas em matrizes pneumáticas de múltiplos eixos. A série HSSV aborda esses gargalos combinando a comunicação de barramento descentralizada com a integração de válvulas de alta densidade. Os engenheiros podem implantar essa arquitetura para otimizar o design do painel e reduzir o espaço de instalação. O sistema processa sinais de comando rapidamente por meio de acopladores de barramento de campo, minimizando a latência de comando para acionamento em nós pneumáticos distribuídos.
Especificações Técnicas
Distância de Comunicação: 100 m @ Profinet
Fonte de Alimentação do Adaptador: 24 VDC @ 2,2 A
Fonte de Alimentação da Válvula Solenóide: 24 VDC @ 2 A
Variação de Tensão Admissível: ± 10% @ Tensão Nominal
Grau de Proteção contra Ingressos: IP67 @ Operação Padrão
Estado de Saída em Erro de Comunicação: HOLD/OFF/SUB @ Perda de Sinal
Máximo de Bytes de Entrada/Saída: 5/4 @ Protocolo Profinet
Pontos de Saída Integrados do Adaptador: 32 @ Forma NPN
Proteção de Energia: Curto-circuito e polaridade reversa @ 24 VDC
Meio de Trabalho: Ar comprimido filtrado de 5 μm @ Ambiente Limpo
Tipo de Conexão Pneumática: Montagem em base secundária de 5 portas @ Conjunto de Manifold
Tipo de Conexão Elétrica: Plugue macho de 4 pinos @ Conexão Rápida
Tipo de Piloto: Piloto interno @ Pressão do Sistema
Valor Cv P para A/B: 0,42 @ Cálculo de Taxa de Fluxo
Valor Cv A para R/B para S: 0,48 @ Cálculo de Exaustão
Tensão Nominal da Bobina: 24 VDC @ Operação Nominal
Tensão Operacional Admissível: ± 10% @ 24 VDC
Consumo de Energia: 0,6 W @ Bobina Única
Faixa de Pressão Operacional: 0,15 - 0,7 MPa @ Fornecimento de Ar Comprimido
Substituição Manual: Tipo de chave de fenda com travamento por pressão e rotação @ Manutenção
Frequência Máxima de Operação: 5 HZ @ Ciclo Contínuo
Lubrificação: Não Necessária @ Operação Isenta de Óleo
Método de Montagem: Conexão por parafuso M3 @ Corpo do Manifold Principal
Temperatura Operacional: -10 - +60 °C @ Ambiente Industrial
Integração de Sistema e Configuração de Hardware
A implantação do sistema HSSV envolve a conexão da alimentação pneumática principal e das linhas de barramento aos adaptadores de terminal. O módulo conta com plugues machos padrão de 4 pinos para conexões elétricas e utiliza uma configuração simplificada de 1 linha de energia e 2 linhas de comunicação. Esse layout reduz a desordem física dentro do painel de controle. Cabos blindados de par trançado devem ser usados para a comunicação Profinet para manter a integridade do sinal em ambientes com alta interferência eletromagnética (EMI). O aterramento adequado do trilho DIN e do invólucro elimina loops de terra e protege os circuitos lógicos internos contra picos de tensão transitórios.
Confiabilidade e Durabilidade Ambiental
O hardware apresenta classificação IP67, protegendo os componentes internos contra a entrada de poeira e imersão temporária em água. Os silenciadores integrados e os conectores de tubagem de encaixe rápido simplificam a montagem pneumática, evitando vazamentos durante operações de alto ciclo. Diagnósticos internos avançados monitoram curtos-circuitos em bobinas, circuitos abertos, subtensão e condições de sobretensão. As bobinas solenóides de baixa potência consomem apenas 0,6 W, reduzindo o acúmulo térmico em espaços fechados. Essas medidas de engenharia estendem a vida operacional das válvulas em até 80.000.000 de ciclos sob condições nominais.
Orientação de Seleção e Opções Alternativas
A seleção da configuração correta da ilha de válvulas exige a avaliação da taxa de fluxo necessária, contagem de pontos de E/S e protocolo de comunicação. A北京众平科技股份有限公司 (Beijing Zhongping Technology) mantém estoque local da série HSSV e oferece suporte técnico para seleção de referência cruzada e configuração de sistema. Os engenheiros podem dimensionar o manifold adicionando ou removendo válvulas individuais por meio de um design de inserção inferior, sem modificar a fiação externa. Para aplicações que exigem diferentes topologias de rede, módulos alternativos, como a variante EtherCAT, podem ser integrados perfeitamente à infraestrutura pneumática existente.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega típico para pedidos da北京众平科技股份有限公司 (Beijing Zhongping Technology)?
As configurações padrão estão disponíveis no inventário local para despacho imediato, enquanto os conjuntos de manifolds personalizados geralmente são enviados dentro de 3 a 5 dias úteis.
2. Qual cobertura de garantia se aplica a esses módulos de ilha de válvulas?
O produto é respaldado por uma garantia abrangente de 12 meses do fabricante, cobrindo defeitos de material e anomalias de fabricação na fábrica.
3. As válvulas individuais podem ser substituídas sem desmontar todo o manifold?
Sim. O design da válvula de inserção inferior permite que os técnicos adicionem, removam ou substituam válvulas solenóides individuais sem alterar a fiação primária ou as linhas pneumáticas principais.
4. Quais recursos de diagnóstico estão embutidos no módulo?
O sistema suporta oito funções de diagnóstico, incluindo detecção de curto-circuito em bobinas, monitoramento de quebra de fios, alertas de erro de comunicação e estatísticas de vida útil do ciclo.
5. Como o baixo consumo de energia beneficia o projeto do sistema?
Cada bobina opera a 0,6 W, o que reduz a saída térmica e permite que as fontes de alimentação funcionem em capacidades mais baixas, sem correr o risco de problemas de queda de tensão em longas extensões de cabos.
6. Qual é o nível de filtração necessário para o suprimento de ar comprimido?
O sistema requer ar comprimido filtrado para 5 μm para evitar a contaminação por partículas e garantir um movimento suave do carretel dentro das válvulas pneumáticas.
7. A lubrificação externa é necessária para as válvulas pneumáticas?
Não. Os componentes internos são pré-lubrificados e projetados para operar sem manutenção com ar comprimido seco ou não lubrificado.
8. Quais protocolos de comunicação são suportados pela série HSSV?
A série de adaptadores suporta vários protocolos industriais, incluindo PROFINET e EtherCAT, atendendo a diversos ambientes de rede de automação.
9. Como o manifold é protegido contra erros de fiação elétrica?
O sistema integra proteção contra curto-circuito embutida e proteção contra polaridade reversa em interfaces de energia e sinal para evitar danos ao hardware durante erros de instalação.
10. Qual é a frequência máxima de operação das válvulas solenóides?
As válvulas suportam uma frequência máxima de operação de 5 Hz, tornando-as adequadas para tarefas de triagem de alta velocidade e acionamento repetitivo.
