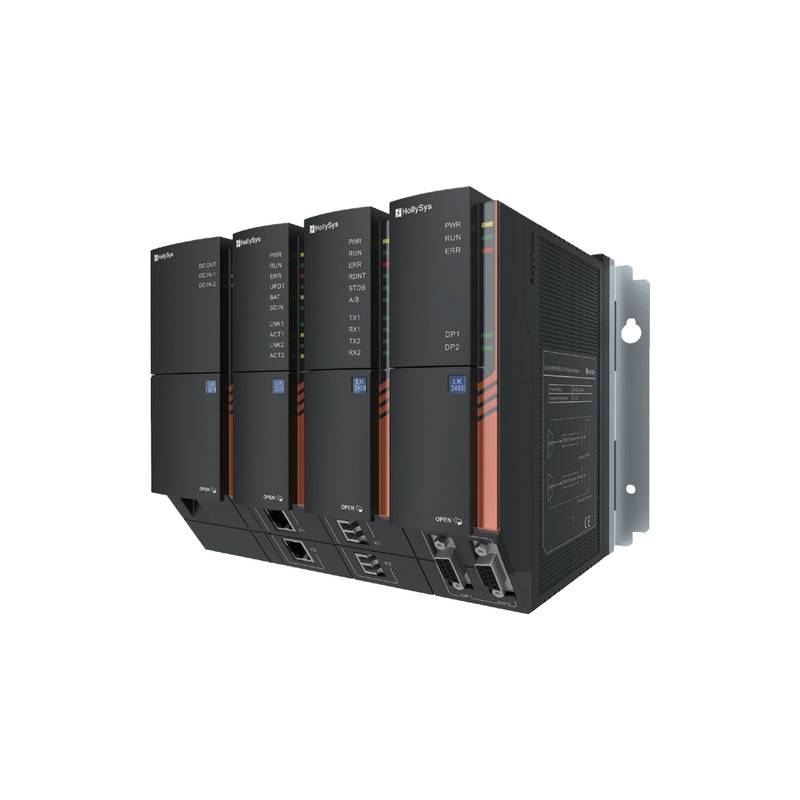

Os controladores lógicos programáveis HollySys LK220S oferecem segurança funcional SIL2 certificada e redundância de chassis duplo para processos críticos de automação industrial. Apresentando tolerância a falhas robusta e conformidade nativa com as normas IEC61508, esta solução de gabinete CLP garante máxima disponibilidade em ambientes operacionais perigosos.
A plataforma de controladores lógicos programáveis de segurança LKS aborda o grave desafio industrial de falhas de sistema de ponto único em processos contínuos de alto risco, como refino petroquímico, geração de energia e distribuição de gás. Operando em uma arquitetura de processamento de núcleo duplo de 667 MHz, o módulo de controle principal LK220S executa lógica de segurança complexa, mantendo ciclos de varredura determinísticos. Os barramentos de comunicação e os loops de fonte de alimentação utilizam topologias totalmente redundantes para evitar perda de pacotes, latência de dados e paradas inesperadas do controlador. A configuração do sistema baseia-se no ambiente de software Safety FA-AutoThink, cumprindo rigorosamente as normas IEC61131-3 para dar suporte à programação em Diagrama de Blocos de Funções e Diagrama Ladder com verificação avançada de descompilação.
Especificações Técnicas
Frequência Dominante da CPU: Núcleo duplo, 667 MHz @ 24 VDC
Taxa de Execução de Instruções (Operações de Bits): 20 ns @ Carga Padrão
Taxa de Execução de Instruções (Ponto Fixo): 20 ns @ Carga Padrão
Taxa de Execução de Instruções (Ponto Flutuante): 28 ns @ Carga Padrão
Capacidade de Armazenamento de Programa: 32 MB (16 MB para o sistema, 16 MB para a lógica do usuário) @ 25°C
Memória Retentiva de Queda de Energia MRAM: 512 KB @ 24 VDC
Portas de Comunicação Ethernet: 2 portas 10/100M @ Protocolo Modbus TCP
Classificação de Proteção do Módulo: IP20 @ Instalação em Gabinete Padrão
Capacidade de E/S de Sistema Único: 1.000 pontos @ Configuração Máxima
Área de Variáveis de Entrada Zona I: 128 KB @ Memória do Sistema
Área de Variáveis de Saída Zona Q: 128 KB @ Memória do Sistema
Área de Variáveis Gerais Zona G: 1 MB @ Memória do Sistema
Área de Variáveis de Parâmetro do Usuário Zona M: 1 MB @ Memória do Sistema
Área Retentiva Zona R: 64 KB @ Alocação MRAM
Suporte a Redundância: Redundância hot-standby de placa traseira dupla @ Nível de Rack
Dimensões Físicas do Módulo: 44,7 mm x 166 mm x 152 mm @ L x A x P
Integração de Sistema e Configuração de Hardware
A implantação do controlador de segurança LK220S em um gabinete CLP industrial requer adesão rigorosa aos protocolos de aterramento e blindagem EMC. Todas as linhas de comunicação devem utilizar cabos de par trançado blindados terminados em uma barra de aterramento de baixa impedância para eliminar a interferência eletromagnética de modo comum de inversores de frequência próximos. As interfaces Ethernet duplas de 10/100M suportam topologias em anel e estrela, exigindo cabos de remendo industriais de alta qualidade com mecanismos robustos de travamento de conectores. A instalação da placa traseira envolve alinhamento baseado em slots, onde os módulos de E/S de segurança e não segurança podem ser integrados adjacentes sem degradação do sinal. As operações de troca a quente (hot-swapping) devem ser executadas sequencialmente, mantendo a integridade adequada da comunicação do barramento da placa traseira para evitar disparos em estado de falha durante a manutenção em tempo de execução.
Confiabilidade e Durabilidade Ambiental
Projetado para operação contínua em plantas industriais severas, o módulo LK220S incorpora revestimento de proteção conformal em placas de circuito impresso internas para resistir a gases corrosivos e altos níveis de umidade. O projeto de hardware apresenta caminhos de dissipação térmica de alta eficiência, permitindo uma operação confiável em amplas faixas de temperatura ambiente sem ventilação mecânica forçada. A redundância de chassis duplo combinada com mais de 90% de cobertura de diagnóstico fornece uma métrica de tempo médio entre falhas de 100.000 horas. A arquitetura MRAM não volátil mantém a integridade dos dados retentivos sem depender de baterias de backup internas que exigem muita manutenção, diminuindo os riscos de tempo de inatividade operacional de longo prazo em instalações remotas.
Orientação de Seleção e Opções Alternativas
Ao especificar arquiteturas de segurança para loops industriais de alta consequência, os engenheiros devem avaliar a densidade de entrada-saída, o desempenho do tempo de varredura e os níveis de redundância entre os controladores de segurança LK220S e controladores de processo de grande escala padrão, como a série LK500. Para operações que exigem referência cruzada integrada, migração de legados ou aquisição imediata de componentes, a Beijing Zhongping Technology fornece consultoria de engenharia abrangente, correspondência de peças de referência cruzada e estoque de hardware apoiado pela fábrica original para dar suporte a cronogramas de implantação urgente.
Perguntas Frequentes (FAQ)
1. Qual é a principal certificação de segurança associada ao controlador LK220S?
A unidade é certificada pela TÜV SÜD para conformidade SIL2 sob as normas IEC61508, IEC61511, EN50126, EN50129 e EN 54-2.
2. A Beijing Zhongping Technology fornece estoque local e testes de pré-envio para este modelo?
Sim, a Beijing Zhongping Technology mantém estoque original de fábrica regional e realiza rigorosas inspeções de qualidade antes do despacho.
3. Quais linguagens de programação o software Safety FA-AutoThink suporta?
Ele suporta programação em Diagrama de Blocos de Funções e Diagrama Ladder, em conformidade estrita com a norma IEC61131-3.
4. Como o módulo lida com o armazenamento de programas e alocação de memória?
Ele possui 32 MB de armazenamento total de programa, divididos igualmente com 16 MB alocados para operações do sistema e 16 MB dedicados à lógica de aplicação do usuário.
5. A troca a quente (hot-swapping) é suportada para módulos de entrada e saída no rack?
Sim, a arquitetura do sistema suporta totalmente a troca a quente de módulos para garantir a continuidade ininterrupta da manutenção.
6. Quais protocolos de comunicação são suportados nas portas Ethernet integradas?
As portas Ethernet duplas de 10/100M suportam nativamente o protocolo Modbus TCP para troca robusta de dados.
7. Qual é a velocidade de execução de instruções de ponto flutuante nesta CPU?
A velocidade de execução de instruções de ponto flutuante é classificada em 28 ns sob condições operacionais padrão.
8. Qual classificação de gabinete físico esses módulos controladores possuem?
Os módulos individuais possuem uma classificação de proteção IP20 e são projetados para instalação dentro de gabinetes de controle industrial selados.
