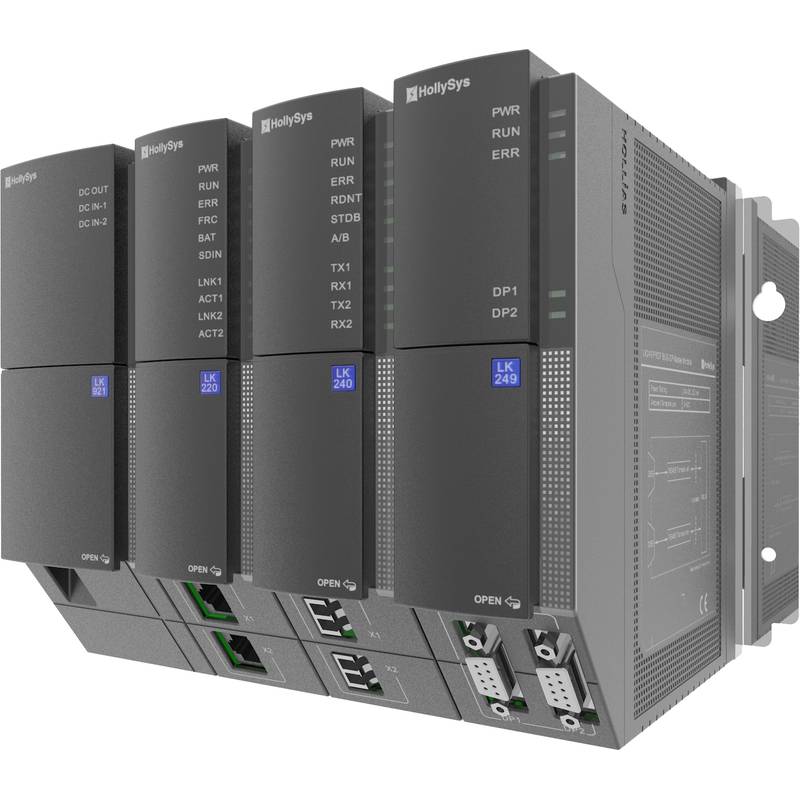

O sistema de controlador lógico programável PLC modular HollySys LK220 representa uma plataforma de automação robusta projetada para controle de processos de alta disponibilidade e fabricação discreta. A Beijing Zhongping Technology oferece distribuição local confiável e suporte técnico para otimizar a integração de sistemas para empresas industriais.
A automação industrial moderna exige tempo de inatividade zero, ciclos de varredura rápidos e alta integridade de dados em nós distribuídos. A arquitetura de CLP modular do HollySys LK220 mescla a abertura padrão de um controlador lógico programável com a redundância avançada de um sistema de controle distribuído. Alimentado por processadores de núcleo duplo e mecanismos de diagnóstico abrangentes, este sistema lida com tarefas de controle determinístico, mantendo a comunicação determinística em redes Profibus-DP, Profinet e Modbus.
Especificações Técnicas
Frequência do Núcleo do Processador: 667 MHz @ Núcleo Duplo
Tempo de Execução de Instrução de Bit: 10 ns @ Carga Padrão
Tempo de Execução de Instrução de Número Inteiro: 10 ns @ Carga Padrão
Tempo de Execução de Instrução de Ponto Flutuante: 18 ns @ Carga Padrão
Memória Integrada de Programa e Dados: 32 MB @ Linha de Base do Sistema
Zona R de Memória de Dados Retentiva contra Falha de Energia: 96 KB @ 24 VDC
Zona M de Memória de Dados Retentiva contra Falha de Energia: 16 KB @ 24 VDC
Interface Ethernet Integrada: Redundância de Porta Dupla @ 10M/100M/1000M
Conexões Máximas Modbus TCP: 32 Mestres e 32 Escravos @ Operação Simultânea
Capacidade de Mestre Profibus-DP: 124 Escravos @ Configuração Máxima
Conexões de Protocolo Livre Ethernet: 16 Conexões @ Buffer de 8 KB por Transação
Módulo de Comunicação Ethernet LK246: 2 Módulos @ Racks
Área de Variáveis de Entrada Zona I: 64 KB @ Configuração Máxima
Área de Variáveis de Saída Zona Q: 64 KB @ Configuração Máxima
Área de Variáveis Globais Zona N: 4 MB @ Configuração Máxima
Área de Variáveis Livres Zona M: 2 MB @ Configuração Máxima
Faixa de Temperatura Operacional: -20°C - 70°C @ Carga Total
Faixa de Temperatura de Armazenamento: -40°C - 80°C @ Sem Condensação
Integração de Sistemas e Configuração de Hardware
A implantação do PLC modular LK220 em ambientes industriais pesados requer a instalação adequada do backplane e práticas de cabeamento blindado. Os racks do controlador suportam módulos de E/S substituíveis a quente (hot-swappable), fontes de alimentação e processadores de comunicação, permitindo que as equipes de manutenção substituam componentes sem desligar o sistema principal. Os engenheiros devem montar a arquitetura de rack duplo dentro de gabinetes de aço aterrados, separando as linhas de energia de alta tensão dos cabos de sinal analógico e digital de baixa tensão para eliminar a interferência eletromagnética.
Os cabos de par trançado blindados devem terminar em barras de aterramento dedicadas usando caminhos de conexão de baixa impedância. Portas Ethernet duplas e linhas Profibus-DP exigem topologias em anel ou estrela redundante para manter a entrega de pacotes determinística durante falhas de cabo de ponto único. Resistores de terminação adequados em linhas de fieldbus evitam reflexões de sinal e corrupção de pacotes em redes industriais de longa distância.
Confiabilidade e Durabilidade Ambiental
Instalações industriais expõem o hardware de automação a variações térmicas extremas, particulados no ar e agentes químicos corrosivos. A série LK220 aborda esses desafios por meio de revestimento conformal (conformal coating) aplicado a todas as placas de circuito impresso, protegendo os circuitos contra umidade, névoa salina e crescimento de mofo.
O gerenciamento térmico depende do resfriamento por convecção natural, operando de forma confiável dentro de um espectro de temperatura ambiente de -20°C a 70°C. Componentes semicondutores industriais de alta qualidade garantem um alto tempo médio entre falhas, enquanto módulos de entrada de energia redundantes protegem a unidade central de processamento contra flutuações repentinas na rede e perdas de fase.
Orientação de Seleção e Opções Alternativas
A seleção do modelo de controlador apropriado depende da escala do sistema, da densidade de pontos de E/S e dos requisitos de protocolo de comunicação. A Beijing Zhongping Technology oferece assistência de engenharia especializada para dimensionamento de referência cruzada e estratégias de migração de sistemas.
Ao avaliar alternativas dentro da mesma família de produtos, os integradores podem considerar o LK216 para instalações compactas que exigem 24 MB de memória, ou passar para o LK224 para grandes plantas que precisam de 64 MB de memória e canais de comunicação expandidos. Combinar a capacidade do processador com as demandas da aplicação garante a alocação ideal de memória e o desempenho do ciclo de varredura.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão para os componentes do CLP modular HollySys LK220?
Os itens de estoque padrão são despachados dentro de 3 a 5 dias úteis, enquanto os pacotes de configuração personalizada exigem um agendamento específico com base no estoque da fábrica.
2. Qual cobertura de garantia se aplica a este sistema de controlador lógico programável?
Todas as unidades fornecidas pela Beijing Zhongping Technology incluem uma garantia técnica abrangente de 12 meses cobrindo defeitos de fabricação e falhas de hardware.
3. O controlador LK220 suporta a substituição a quente (hot-swapping) de módulos de E/S?
Sim, a arquitetura modular permite a substituição em tempo de execução de fontes de alimentação, placas de comunicação e módulos de E/S padrão sem interromper os loops de controle ativos.
4. Qual software de programação é necessário para configurar o sistema LK220?
O controlador utiliza o ambiente de software de engenharia proprietário da HollySys, que está em conformidade com as normas IEC 61131-3 para programação em lógica ladder, texto estruturado e blocos de função.
5. Como o mecanismo de redundância de rack duplo funciona durante uma falha de CPU?
A CPU de espera secundária sincroniza continuamente os dados operacionais com a unidade primária, executando uma comutação perfeita em milissegundos ao detectar uma falha de hardware.
6. Qual é o limite máximo de temperatura operacional para instalações padrão?
O sistema opera de forma confiável até 70°C, desde que sejam mantidos a ventilação adequada do gabinete e o espaçamento de folga ao redor de cada rack de módulos.
7. As portas de comunicação são isoladas contra surtos elétricos?
Sim, as portas de comunicação Ethernet e serial integradas possuem isolamento galvânico para proteger os componentes de processamento interno contra transientes de tensão de campo.
8. O LK220 pode se integrar com sistemas supervisórios de aquisição de dados e controle de terceiros?
Sim, o suporte nativo a protocolos industriais padrão, como Modbus TCP e OPC UA, permite a troca contínua de dados com plataformas de software supervisório.
9. Como as variáveis de dados retentivos são preservadas durante quedas de energia inesperadas?
A memória flash interna e as áreas de RAM com bateria de backup protegem variáveis de processo críticas e registradores do sistema sem a necessidade de fontes de alimentação ininterrupta externas.
10. Quais ferramentas de diagnóstico estão disponíveis para solucionar erros de comunicação de rede?
Os diagnósticos do software de engenharia exibem estatísticas de pacotes em tempo real, status de conexão e logs de erro para os canais de comunicação Profibus-DP e Ethernet em tempo real.
