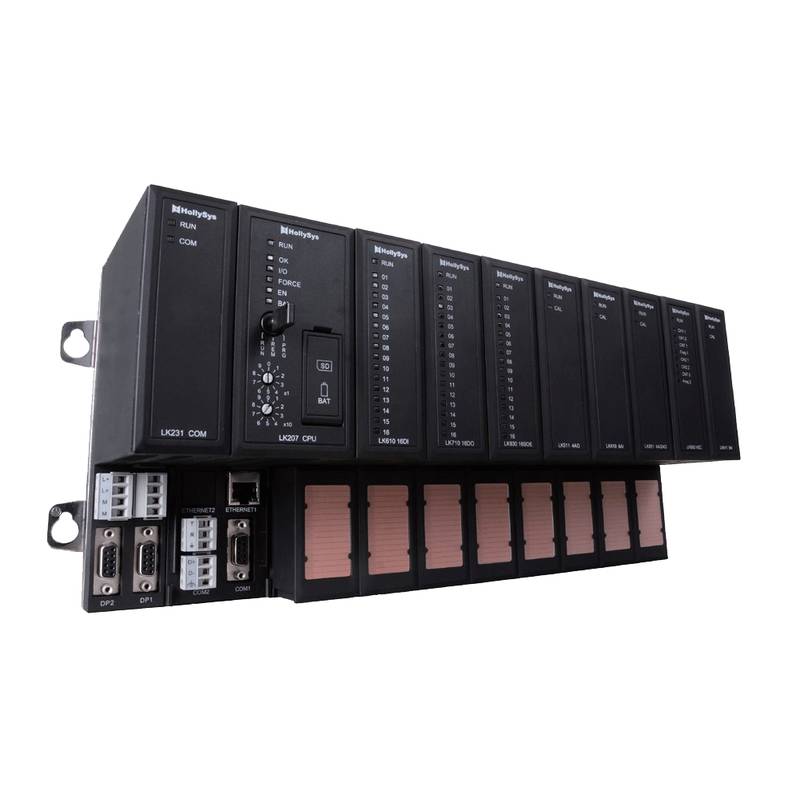

O sistema de controle CLP (PLC) HollySys LK210 apresenta uma arquitetura robusta de espera a quente (hot standby) Profibus DP, oferecendo confiabilidade excepcional para processos críticos de automação industrial. A Beijing Zhongping Technology oferece distribuição local confiável e suporte técnico para esta plataforma de controle avançada.
A engenharia de arquiteturas de controle de alta disponibilidade geralmente apresenta desafios severos em relação ao tempo de inatividade do sistema, gargalos de comunicação de barramento e latência de comutação redundante durante o processamento industrial contínuo. O controlador LK210 resolve essas vulnerabilidades operacionais utilizando uma estrutura de espera a quente (hot standby) de controlador duplo instalada em um painel traseiro local compartilhado, sincronizada por meio de interfaces de protocolo Profibus DP de alto desempenho. Esta configuração do sistema garante a troca de dados determinística com backplanes de E/S locais e estendidos, mantendo a continuidade de controle perfeita sem interrupção do processo.
Especificações Técnicas
Frequência do Processador: 533 MHz @ Carga Padrão
Tempo de Execução de Instrução de Bit: 13 ns @ Operação de Linha de Base
Execução de Aritmética de Ponto Fixo: 13 ns @ Operação de Linha de Base
Execução de Aritmética de Ponto Flutuante: 200 ns @ Operação de Linha de Base
Capacidade de Memória Integrada: 80 MB @ Operação do Sistema
Memória Retentiva de Desligamento: 1 MB @ Armazenamento Não Volátil
Interface Ethernet: 1 Porta 10/100M @ Protocolo Mestre/Escravo Modbus TCP
Interface Profibus DP: 2 Portas @ Protocolo Mestre PROFIBUS-DP Redundante
Interface Serial COM1: 1 Porta RS232 @ Conexão D-Sub de 9 Pinos
Interface Serial COM2: 1 Porta RS232/RS485 @ Conexão de Bloco de Terminais
Recursos de Comunicação Modbus TCP: Máximo de 32 Conexões Ativas @ Nó de Rede
Capacidade de Escravo Profibus DP: Máximo de 124 Escravos @ Rede de Barramento
Integração de Sistema e Configuração de Hardware
A integração física do controlador LK210 requer adesão estrita aos padrões de EMC industrial e técnicas de aterramento adequadas para eliminar loops de terra em ambientes eletricamente ruidosos. Cabos de par trançado blindados devem ser utilizados para todos os links de comunicação Profibus DP, com as folhas de blindagem terminadas com segurança no terra do chassi em ambos os pontos de entrada usando buchas de cabo de fixação de metal. Os módulos de distribuição de energia exigem linhas de suprimento dedicadas de 24 VDC separadas dos circuitos de carga indutiva para evitar que picos de tensão perturbem a comunicação do backplane do processador. Ao montar backplanes locais e estendidos, o alinhamento mecânico e os mecanismos seguros de travamento de pinos garantem a continuidade confiável do barramento em pisos de plantas de alta vibração.
Confiabilidade e Durabilidade Ambiental
O sistema LK210 incorpora um design industrial robusto que suporta estresses térmicos, elétricos e mecânicos rigorosos típicos de indústrias de processos pesados. O revestimento conformal nas placas de circuito impresso internas protege contra a exposição a gases corrosivos e condições de alta umidade. O layout de dissipação térmica passiva elimina a necessidade de ventiladores de refrigeração mecânica propensos a falhas, melhorando significativamente a métrica de Tempo Médio Entre Falhas. A ampla tolerância à temperatura operacional e a resistência à interferência eletromagnética garantem a execução contínua em aplicações de geração de energia, processamento químico e infraestrutura municipal.
Orientação de Seleção e Opções Alternativas
As equipes de engenharia que selecionam hardware de automação devem avaliar a velocidade de processamento, os requisitos de memória e os níveis de redundância específicos para a escala de sua aplicação. O LK210 representa uma solução ideal para tarefas de controle de médio a grande porte que exigem configurações de espera a quente (hot standby) de sistema duplo. Para projetos com demandas de desempenho variadas, a Beijing Zhongping Technology oferece suporte especializado de seleção de referência cruzada e acesso imediato ao inventário local original, ajudando os engenheiros a combinar a variante de processador correta, como o LK202, LK205 ou LK207, aos seus requisitos exatos de contagem de pontos de entrada e saída e topologia de rede.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega padrão e a cobertura de garantia fornecida pela Beijing Zhongping Technology para o sistema LK210?
Itens de estoque padrão são enviados dentro de 3 a 5 dias úteis, apoiados por uma garantia operacional abrangente de 12 meses cobrindo defeitos de fábrica.
2. A Beijing Zhongping Technology mantém inventário pronto para requisitos urgentes de substituição na planta?
Sim, o armazenamento regional dedicado mantém estoque ativo de módulos de controle LK210 principais para minimizar o tempo de inatividade de emergência da planta.
3. Como o LK210 alcança a comutação redundante entre os controladores duplos?
Os controladores duplos operam simultaneamente em um painel traseiro local compartilhado através de um mecanismo de espera a quente (hot standby) dedicado, executando a sincronização mestre através de canais duplos Profibus DP para permitir failover rápido sem interrupção de controle.
4. Quais protocolos de comunicação são suportados nativamente pela porta Ethernet do LK210?
A porta Ethernet 10/100M integrada suporta nativamente protocolos de comunicação mestre e escravo Modbus TCP para integração perfeita de SCADA de camada superior.
5. O LK210 pode se comunicar com nós de E/S remotos de terceiros?
Sim, através de suas interfaces mestre Profibus DP duplas, o sistema pode conectar até 124 dispositivos escravos Profibus DP padrão em topologias de rede distribuída.
6. Qual ambiente de software de programação é utilizado para configurar o CLP (PLC) LK210?
O sistema utiliza o pacote de software de engenharia proprietário da HollySys, que suporta linguagens de programação industrial padrão e ferramentas de configuração de hardware.
7. Como o programa de aplicativo do usuário e os dados são preservados durante uma perda de energia inesperada?
O controlador possui uma área de memória retentiva de desligamento integrada de 1 MB, garantindo que as variáveis de processo críticas e os registradores de dados retentivos sejam armazenados com segurança sem a necessidade de manutenção de bateria.
8. Qual é a velocidade máxima de processamento para cálculos de ponto flutuante no LK210?
O processador executa instruções de ponto flutuante em 200 ns, impulsionado por sua frequência de núcleo de 533 MHz para lidar com algoritmos complexos de controle de malha fechada de forma eficiente.
