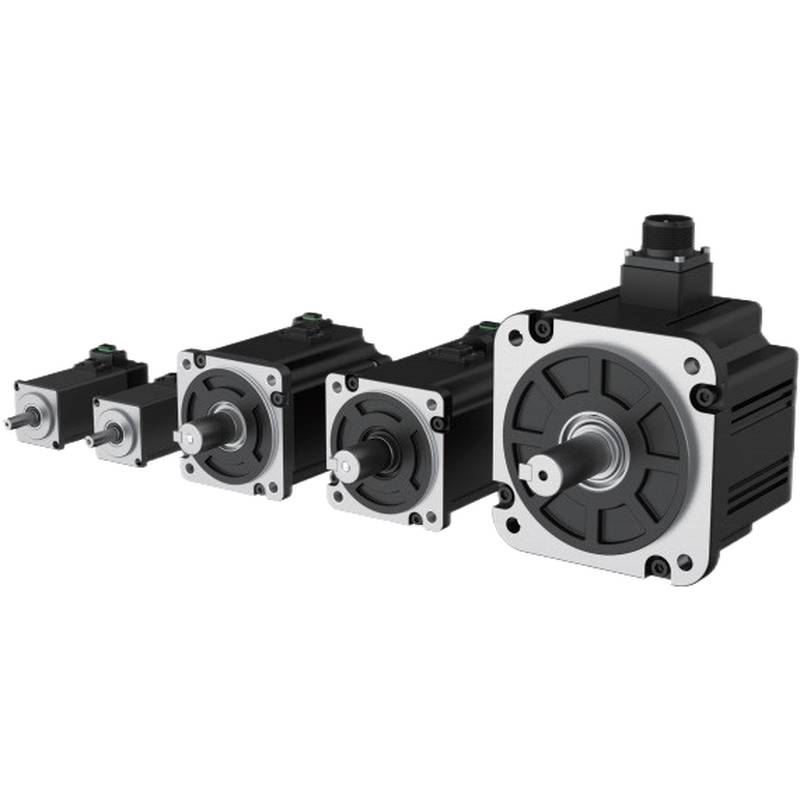

O servomotor e os acionamentos de correia da série HSM da HollySys integram um codificador absoluto multivuelta padrão de 23 bits, oferecendo precisão excepcional de controle de movimento para ambientes exigentes de automação industrial. Projetados com uma estrutura eletromagnética de 10 polos e 12 ranhuras e proteção ambiental IP67 otimizada, esses acionamentos de correia avançados garantem desempenho confiável e acúmulo térmico mínimo.
Os sistemas modernos de automação industrial exigem extrema precisão, resposta dinâmica rápida e confiabilidade ininterrupta em linhas de embalagem de alta velocidade, manuseio de materiais e fabricação multieixos complexa. A série HSM atende a esses requisitos críticos combinando designs de circuitos magnéticos de última geração com processos abrangentes de fabricação por encapsulamento a vácuo (vacuum potting). Essa abordagem de engenharia reduz significativamente o torque de cogging, melhora a rigidez estrutural e mantém níveis de ruído excepcionalmente baixos durante operações contínuas de alta carga. Os engenheiros que configuram linhas de produção automatizadas modernas se beneficiam de pegadas físicas reduzidas, dissipação de calor otimizada e configurações versáteis de codificadores que variam de variantes de feedback absoluto de volta única de 17 bits a multivuelta de 23 bits.
Especificações Técnicas
Designação da Série: Servomotor e Acionamentos de Correia HSM
Resolução do Codificador: Absoluto Multivuelta de 23 Bits / Absoluto de Volta Única de 17 Bits
Arquitetura do Estator: Configuração de 10 Polos e 12 Ranhuras
Proteção de Entrada: Classificação Otimizada IP67
Processo de Fabricação: Isolamento de Resina por Encapsulamento a Vácuo (Vacuum Potting)
Método de Resfriamento: Convecção Natural / Radiação de Superfície
Tensão Nominal: 220 V / 380 V CA
Faixa de Potência: 0,10 kW - 7,50 kW @ Condições Nominais
Torque Nominal: 0,32 N.m - 47,75 N.m @ Velocidade Nominal
Velocidade Nominal: 1500 rpm - 3000 rpm @ Carga Operacional
Velocidade Máxima: 1800 rpm - 6000 rpm @ Capacidade de Pico
Corrente Nominal: 1,0 A - 17,0 A @ 220V/380V CA
Corrente Máxima: 3,0 A - 42,5 A @ Fase de Aceleração
Inércia do Rotor: 0,051 kg.cm² - 163,09 kg.cm² @ Configuração Padrão
Classe de Isolamento: Limite Térmico Classe F (155°C)
Temperatura Ambiente de Operação: 0°C - 40°C @ Fluxo Desobstruído
Umidade Ambiente de Operação: Menos de 85% RH (Sem Condensação)
Resistência à Vibração: Aceleração Máxima de 49 m/s² (5,0 G)
Resistência a Choques: Limite de Impacto de Pico de 98 m/s² (10,0 G)
Ampla Cobertura: Desde Microprecisão até Matriz Servo Industrial para Trabalhos Pesados
A série HSM apresenta um espectro de potência abrangente que varia de 0,10 kW a 7,50 kW, correspondendo a tamanhos de carcaça de 40 mm a 180 mm. Esta ampla gama oferece flexibilidade para construtores de máquinas que configuram diversas arquiteturas de automação multieixos.
Ao oferecer opções de inércia variadas, perfis de velocidade flexíveis e feedback avançado de codificador absoluto, o sistema acomoda diversas cargas mecânicas. Os integradores de sistemas podem dimensionar perfeitamente as configurações de acionamento entre tarefas simples de transporte de material e operações robóticas síncronas complexas.
Decodificação de Desempenho Principal: Lógica de Correspondência de Inércia e Capacidade de Sobrecarga
As classificações de corrente de pico da série HSM fornecem alta multiplicação de torque transitório, permitindo perfis rápidos de aceleração e desaceleração. Essa característica permite que os acionamentos absorvam choques mecânicos durante ciclos de indexação de alta frequência sem disparar as proteções térmicas.
A seleção da inércia é crítica para a estabilidade do sistema. Modelos de baixa inércia, como as variantes de 40 mm e 60 mm, destacam-se em aplicações de alta dinâmica que exigem tempos de acomodação rápidos. Por outro lado, variantes de inércia média e grande nas armações de 130 mm e 180 mm entregam saída de torque suave sob cargas pesadas.
As velocidades de operação abrangem níveis nominais padrão de 1500 rpm, 2000 rpm e 3000 rpm, com extensões máximas de velocidade atingindo até 6000 rpm. Essa faixa de velocidade permite que os engenheiros otimizem as relações de engrenagem mecânica e atendam efetivamente aos requisitos de rosca de esferas ou correia transportadora.
Sistemas de Tensão e Adaptação de Fonte de Alimentação: Limites de Seleção para 220V e 380V
As variantes de fonte de alimentação de 220V são adaptadas para arquiteturas compactas monofásicas ou trifásicas de baixa tensão, tornando-as adequadas para maquinário leve, bancadas de montagem de eletrônicos e gabinetes com restrição de espaço. Essas unidades minimizam a pegada dos componentes enquanto mantêm alta resposta dinâmica.
Os sistemas de energia de 380V visam redes industriais pesadas, fornecendo energia estável para atuadores de alta potência e centros de processamento multieixos. Avaliar os parâmetros de consumo de corrente em saídas de energia idênticas — como comparar classificações de 1 kW em diferentes tensões — permite que os engenheiros elétricos otimizem os calibres dos cabos e reduzam as perdas de distribuição.
Cenários de Aplicação Típicos e Diretrizes de Correspondência Mecânica
Para tamanhos de carcaça de 40 mm a 80 mm que abrangem 0,10 kW a 1 kW, as aplicações concentram-se em montagem de eletrônicos de alta velocidade, estágios de inspeção óptica automatizada e linhas de embalagem em miniatura. Esses sistemas exigem tempos de acomodação rápidos e desvio térmico mínimo durante a operação contínua.
Os tamanhos de carcaça de 100 mm a 130 mm cobrindo 1 kW a 3 kW visam mesas de gravação CNC, módulos de fabricação de baterias de lítio e maquinário têxtil. Esses ambientes exigem entrega de torque consistente e regulação de velocidade estável sob cargas de atrito variadas.
Os modelos com carcaça de 180 mm que abrangem 2,9 kW a 7,5 kW atendem a centros de usinagem CNC de serviço pesado, alimentadores de estampagem de metais e grandes pórticos de manuseio de materiais. Esses ambientes de alta carga exigem alta rigidez torcional e capacidades robustas de sobrecarga.
Armadilhas de Seleção e Recomendações de Integração de Sistemas
Os integradores de sistemas devem verificar a proporção de inércia entre o rotor e a carga juntamente com as classificações de potência nominal para evitar oscilações ressonantes e instabilidade de controle. Exceder os limites recomendados de incompatibilidade de inércia pode levar a comportamento de caça (hunting) e tempos de posicionamento excessivos durante as tarefas de posicionamento.
A blindagem adequada dos cabos de feedback do codificador e dos cabos de potência do motor é essencial para evitar interferência eletromagnética em painéis de controle industrial densos. Manter separação física adequada entre conduítes de energia e linhas de sinal de baixa tensão garante a integridade do sinal a longo prazo.
Perguntas Frequentes (FAQ)
1. Quais são os prazos de entrega e a disponibilidade de estoque para substituições industriais urgentes?
As configurações padrão são mantidas em estoque em armazéns regionais para apoiar o despacho expedito para manutenção de emergência e recuperação de tempo de inatividade crítico da planta.
2. Qual cobertura de garantia se aplica a esses servomotores e acionamentos de correia?
Todas as unidades são respaldadas por uma garantia comercial e técnica abrangente de 12 meses que cobre defeitos de fabricação e anomalias operacionais.
3. Como o codificador absoluto multivuelta de 23 bits funciona sem uma bateria de backup externa?
A arquitetura absoluta multivuelta registra os dados de rotação mecânica continuamente, eliminando rotinas de referência (homing) na inicialização do sistema.
4. Esses motores podem operar em ambientes com alta umidade ou exposição a fluidos de corte (coolant)?
A classificação IP67 otimizada protege os componentes internos contra jatos de água, névoa de óleo e acúmulo de poeira fina durante o uso industrial pesado.
5. Qual é o comprimento máximo permitido de cabo entre o servoacionamento e o motor?
Os cabos padrão de potência e codificador funcionam de maneira confiável até 50 metros ao usar configurações de par trançado de grau industrial devidamente blindadas.
6. Como o processo de fabricação por encapsulamento a vácuo melhora a longevidade do motor?
O encapsulamento a vácuo elimina bolsas de ar microscópicas dentro do conjunto do enrolamento do estator, melhorando a condutividade térmica e a resistência à vibração.
7. As variantes de codificador de volta única de 17 bits são intercambiáveis com os modelos multivuelta de 23 bits?
As dimensões físicas de montagem coincidem, mas os parâmetros do software de controle e as configurações de feedback devem ser ajustados adequadamente dentro do controlador do inversor/acionamento.
8. Quais precauções de segurança são necessárias ao comissionar eixos servo de alta potência de 380V?
Garanta o aterramento de proteção adequado da carcaça do motor e do chassi do acionamento para mitigar os riscos de perigo elétrico durante a operação em alta tensão.
