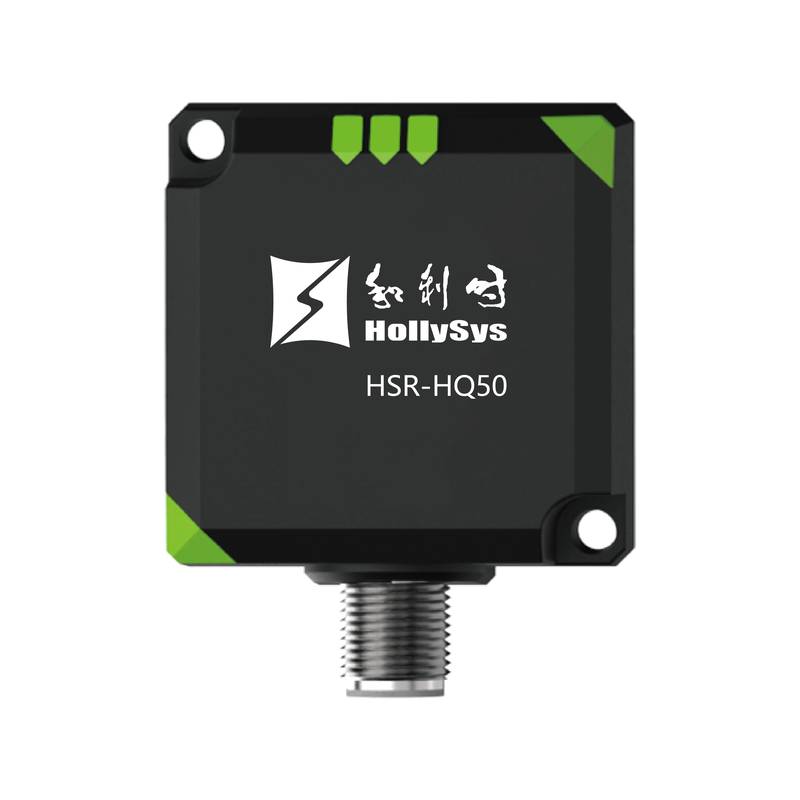

As linhas de automação industrial frequentemente sofrem com a degradação grave de códigos de barra óticos causada por névoa de óleo, fluido de corte e desgaste mecânico, resultando em perda de dados e tempo de inatividade não planejado. O sistema RFID HollySys HSR utiliza tecnologia avançada de radiofrequência de alta e ultra-alta frequência para garantir o rastreamento confiável de dados em paletes e suportes metálicos. Beijing Zhongping Technology apoia engenheiros locais fornecendo esses componentes robustos para atualizações contínuas de automação fabril.
Os ambientes de fabricação automatizada modernos apresentam desafios severos para a coleta de dados, particularmente em linhas de soldagem automotiva e células de montagem de baterias de lítio, onde a interferência eletromagnética e as reflexões metálicas distorcem os sinais dos sensores. As etiquetas óticas frequentemente falham devido à contaminação por óleos de usinagem e poeira, enquanto os sensores de proximidade convencionais carecem da capacidade de carga de dados necessária para a fabricação flexível moderna. A série RFID HollySys HSR aborda essas restrições físicas empregando circuitos de rádio dedicados de alta e ultra-alta frequência combinados com algoritmos especializados imunes a metal. Esta arquitetura permite que as cabeças leitoras capturem com precisão dados de etiquetas montadas diretamente em superfícies metálicas sem degradação do sinal. O sistema processa a energia de radiofrequência de forma eficiente, garantindo uma comunicação estável mesmo quando adjacente a linhas de energia de alta corrente ou equipamentos de soldagem pesados.
Especificações Técnicas
Frequência de Operação HF: 13,56 MHz @ ISO/IEC 15693
Frequência de Operação UHF: 860-960 MHz @ ISO/IEC 18000-6C
Classificação do Invólucro: IP67 @ -25°C a +70°C
Faixa de Tensão de Alimentação: 24 VCC ± 10% @ Ondulação < 10%
Interface de Comunicação IO-Link: HSR-HM18-IOL @ 38,4 kbps
Interface de Comunicação RS485: HSR-HM18-485 @ Protocolo Modbus-RTU
Interface de Comunicação PROFINET: HSR-UQ215-PN @ 100 Mbps
Interface de Comunicação EtherCAT: HSR-UQ215-ECT @ 100 Mbps
Interface de Comunicação EtherNet/IP: HSR-UQ215-EIP @ 100 Mbps
Distância de Leitura HF M18: 0-30 mm @ Tag Padrão
Distância de Leitura HF M30: 0-50 mm @ Tag Padrão
Distância de Leitura HF Quadrado 50: 0-80 mm @ Tag Padrão
Distância de Leitura HF Quadrado 80: 0-110 mm @ Tag Padrão
Distância de Leitura HF Quadrado 100: 0-150 mm @ Tag Padrão
Distância de Leitura UHF 215: 0-10 M @ Antena de 9 dbi
Distância de Leitura UHF 100: 0-2 M @ Antena Integrada
Memória da Tag de Alta Frequência: 128 Bytes a 2 KB @ EEPROM
Memória da Tag de Ultra-Alta Frequência: U8 / H3 / H9 @ Memória do Usuário Configurável
Material da Carcaça: Latão Niquelado e PA66 Industrial @ Retardante de Chama
Integração do Sistema e Configuração de Hardware
A integração dos leitores RFID HSR em uma arquitetura de controle existente requer atenção cuidadosa à montagem física e à fiação elétrica para evitar loops de terra e atenuação de sinal. As cabeças de leitura utilizam conectores industriais padronizados M12 ou baseados em terminais, projetados para transmissão segura em ambientes de alta vibração. Cabos de par trançado blindados devem ser usados para conexões RS485 e de barramento de campo (fieldbus), com a blindagem do cabo devidamente aterrada no ponto de entrada do gabinete de controle usando buchas de cabo EMC para suprimir ruído eletromagnético de alta frequência. Ao instalar várias cabeças de leitura em proximidade, mantenha a distância de separação mínima especificada no manual físico para evitar diafonia (crosstalk) entre campos de radiofrequência adjacentes. A distribuição de energia deve ser roteada separadamente dos cabos de acionamento do motor para manter uma tensão de alimentação estável de 24 VCC nos terminais do dispositivo. Controladores de barramento, como a série HSR7, agregam vários canais de radiofrequência, simplificando o layout da topologia e reduzindo a complexidade da fiação em nós de estação distribuídos.
Confiabilidade e Durabilidade Ambiental
Condições fabris severas exigem engenharia mecânica e térmica robusta para garantir uma operação contínua e livre de manutenção. A série HSR possui classificação de proteção IP67, vedando a eletrônica interna contra exposição contínua à umidade, sprays de líquido de arrefecimento e poeira particulada fina. O gerenciamento térmico é otimizado para temperaturas ambientes de operação que variam de -25°C a +70°C, evitando a degradação dos componentes internos durante ciclos operacionais de alta temperatura. A carcaça utiliza materiais resistentes à corrosão que suportam agentes de limpeza química agressivos comumente usados em linhas de processamento de alimentos e embalagens farmacêuticas. Além disso, as tags antimetal especializadas mantêm a integridade estrutural e elétrica sob estresse mecânico, choque térmico repetido e cargas compressivas pesadas típicas de funilarias automotivas e transportadores de manuseio de materiais pesados.
Orientação de Seleção e Opções Alternativas
A escolha da configuração RFID correta depende dos requisitos de distância de leitura, tamanho da memória da tag e redes de barramento de campo disponíveis na arquitetura da planta. Modelos de alta frequência com interfaces IO-Link ou RS485 adequam-se ao rastreamento de paletes de curto alcance e identificação de ferramentas em máquinas CNC, enquanto unidades de ultra-alta frequência com protocolos PROFINET ou EtherCAT são otimizadas para triagem logística de longo alcance e gerenciamento inteligente de armazéns. Beijing Zhongping Technology fornece suporte técnico e serviços de seleção de referência cruzada para ajudar os engenheiros a combinar cabeças de leitura específicas, antenas e tags antimetal com requisitos de aplicação exclusivos. A disponibilidade de estoque local garante a implantação rápida do projeto e o tempo de inatividade mínimo durante a substituição de componentes ou fases de expansão de linha.
Perguntas Frequentes (FAQ)
1. Qual é o prazo de entrega típico para os modelos padrão de leitores RFID HSR?
As configurações padrão são mantidas em estoque para despacho imediato, enquanto variantes especializadas de alta temperatura ou barramento personalizado exigem cronogramas padrão de envio de fábrica.
2. Qual cobertura de garantia se aplica ao hardware RFID HSR?
Todos os componentes de hardware são respaldados por uma garantia abrangente do fabricante de 12 meses cobrindo defeitos de material e de produção.
3. Como a montagem em metal afeta o alcance de leitura das tags HSR?
As tags padrão perdem desempenho quando colocadas diretamente em superfícies metálicas, enquanto as tags antimetal designadas utilizam uma camada de blindagem para redirecionar os campos magnéticos, mantendo distâncias de leitura estáveis de até 80 mm para variantes de alta frequência.
4. Os leitores da série HSR-HM podem se comunicar diretamente com mestres IO-Link?
Sim, os modelos designados com o sufixo IOL suportam o protocolo de comunicação IO-Link, permitindo a configuração de parâmetros e a troca cíclica de dados de processo através de módulos mestres padrão.
5. Qual é o comprimento máximo de cabo permitido para a comunicação RS485?
A linha de comunicação RS485 suporta distâncias de até 1.200 metros sob taxas de transmissão (baud rates) padrão, desde que resistores de terminação de linha adequados sejam instalados em ambas as extremidades.
6. As antenas UHF são intercambiáveis com diferentes módulos de leitura?
Modelos de leitores UHF como o HSR-UQ215 suportam antenas externas como HSR-UA-50, HSR-UA-150 e HSR-UA-240, permitindo uma cobertura de leitura escalável dependendo da zona de detecção física.
7. Como os parâmetros do dispositivo são configurados durante a configuração inicial?
Os parâmetros podem ser configurados via software de engenharia CLP (PLC) padrão usando arquivos de descrição de dispositivo (GSD/EDS) ou diretamente através de ferramentas de parametrização IO-Link, dependendo do tipo de interface.
8. Qual é a capacidade máxima de armazenamento de dados das tags suportadas?
A memória da tag varia de 128 Bytes até 2 KB para modelos de alta frequência e apresenta bancos de memória de usuário configuráveis para variantes de ultra-alta frequência, dependendo do tipo de chip específico selecionado.
