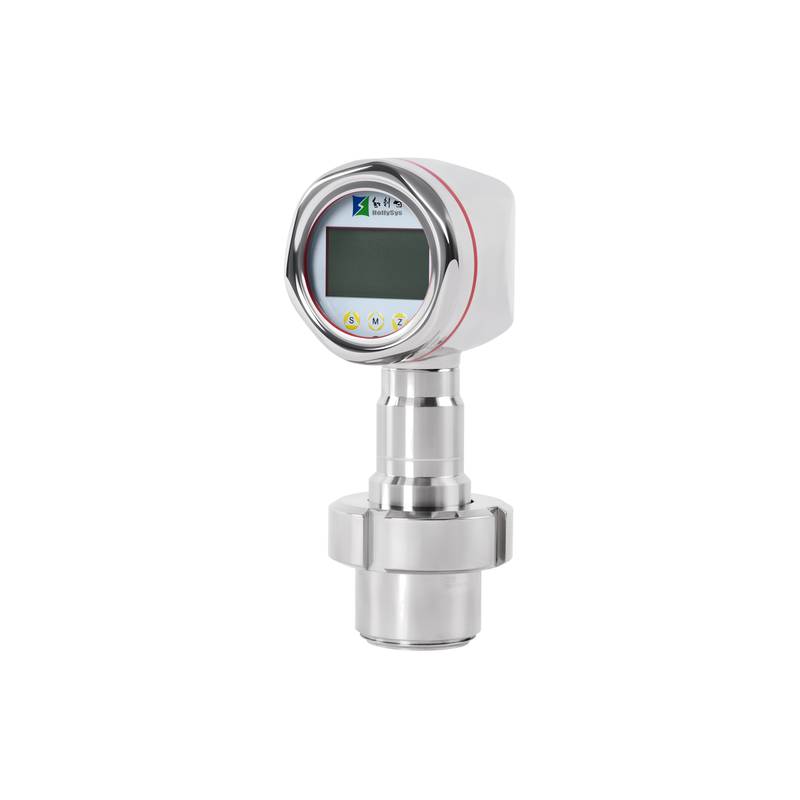

Transmissor de Pressão Sanitário e Sensor de Nível de Tanque HollySys AT4500S

O transmissor de pressão sanitária HollySys AT4500S utiliza um design de diafragma 316L embutido para eliminar o acúmulo de mídia e o crescimento microbiano em tubulações de processamento farmacêutico e de alimentos. Este sensor de precisão fornece medições confiáveis de pressão e nível de tanque sob rigorosos ciclos operacionais de limpeza no local (CIP) e esterilização no local (SIP).

Em modernas instalações de processamento asséptico e plantas de fabricação biofarmacêutica, os transmissores de pressão industriais padrão frequentemente introduzem vulnerabilidades de engenharia críticas. Conexões roscadas convencionais ou portas de sensores embutidas criam zonas mortas onde meios biológicos viscosos, caldo de fermentação ou produtos lácteos podem estagnar. Esse material retido resiste às rotinas de limpeza padrão, levando à proliferação bacteriana, contaminação cruzada e potencial falha de lote. Além disso, rotinas agressivas de limpeza no local envolvendo soluções cáusticas de alta temperatura e ciclos periódicos de esterilização no local superiores a 120 graus Celsius submetem os instrumentos de medição a um choque térmico severo. Tal estresse ambiental normalmente induz desvio de zero, fadiga da membrana e degradação de sinal em instrumentação eletrônica padrão, comprometendo a segurança do processo e a conformidade regulatória.

O transmissor de pressão sanitária HollySys AT4500S aborda diretamente esses desafios persistentes de contenção por meio de uma arquitetura mecânica higiênica dedicada. O instrumento incorpora uma estrutura externa de aço inoxidável 316L totalmente soldada, emparelhada com uma conexão de processo de diafragma embutido otimizada, polida para uma rugosidade de acabamento superficial menor ou igual a 0,4 micrômetros. Ao eliminar fendas internas e zonas de bolsões, o fluido do processo flui suavemente através da membrana de isolamento, garantindo liberação completa do produto durante a drenagem e enxágue rápido. A câmara de pressão interna utiliza fluidos de enchimento sanitários em conformidade com a FDA que transmitem com segurança a pressão do processo para o elemento sensor de silício piezoresistivo, resistindo a amplas flutuações de temperatura. Um robusto algoritmo de compensação de temperatura digital é integrado ao circuito de processamento integrado, neutralizando continuamente os coeficientes de expansão térmica e mantendo o desempenho de saída estável durante ciclagem térmica rápida.

Especificações Técnicas

Série do Produto: AT4500S Sanitary Pressure Transmitter

Faixa de Medição: 0 ~ 10 kPa a 0 ~ 10 MPa

Sinal de Saída: 4-20 mA com HART, Modbus-RTU / RS485

Precisão de Referência: ± 0,2% do span, opcional ± 0,1% do span no limite superior

Material do Diafragma Isolante: Aço inoxidável 316L, Hastelloy C opcional

Acabamento Superficial: Ra ≤ 0,4 µm

Conexão de Processo: Braçadeira sanitária (clamp), tipos de flange em conformidade com padrões internacionais

Fluido de Enchimento: Grau sanitário em conformidade com a FDA

Faixa de Temperatura Operacional: - 20°C - 85°C (dependente do meio)

Classificação de Proteção do Invólucro: IP67

Integração de Sistema e Configuração de Hardware

A instalação física bem-sucedida e a integração elétrica do AT4500S exigem atenção cuidadosa à topologia de fiação e aos protocolos de aterramento em ambientes industriais eletricamente ruidosos. O transmissor possui um invólucro industrial robusto equipado com entradas de cabo padrão projetadas para manter uma classificação de proteção IP67 contra umidade e jatos de lavagem. Os técnicos devem utilizar cabos de instrumentos de par trançado blindado para o loop analógico de 4-20 mA e linhas de comunicação digital para minimizar a interferência eletromagnética de inversores de frequência próximos ou elementos de aquecimento de alta potência. A blindagem do cabo deve ser aterrada em um único ponto — normalmente no lado do painel de controle — para evitar loops de terra que possam distorcer os sinais de processo de baixo nível. Ao estabelecer comunicação local via HART ou Modbus-RTU sobre RS485, a resistência do loop deve permanecer dentro dos limites operacionais especificados para garantir a integridade dos dados durante a transmissão de longa distância para o sistema de controle distribuído (DCS) ou controlador lógico programável (PLC).

Confiabilidade e Durabilidade Ambiental

A estabilidade operacional de longo prazo em ambientes severos de alimentos e farmacêuticos exige durabilidade mecânica superior e gerenciamento térmico eficaz. O AT4500S é projetado com um invólucro externo de aço inoxidável resistente que suporta agentes de limpeza externos agressivos, lavagens ácidas e jatos de água de alta pressão comumente usados na sanitização diária da planta. O elemento sensor é hermeticamente selado para evitar a entrada de umidade e o acúmulo de condensação durante oscilações rápidas da temperatura ambiente. Seu isolamento mecânico avançado protege o núcleo piezoresistivo interno contra picos de pressão, golpe de aríete e choque hidráulico gerado por válvulas de controle de ação rápida ou bombas de deslocamento positivo. Essas características estruturais proporcionam um alto tempo médio entre falhas (MTBF), reduzindo intervenções de manutenção não planejadas e sustentando cronogramas de produção contínuos em linhas exigentes de fermentação e brassagem.

Orientação de Seleção e Opções Alternativas

A escolha da configuração adequada do transmissor de pressão envolve a avaliação de parâmetros específicos do processo, incluindo pressão máxima de trabalho, extremos de temperatura operacional e compatibilidade química dos materiais em contato com o fluido. Os engenheiros devem selecionar a faixa de span correta — desde 10 kPa para monitoramento do headspace de biorreatores de baixa pressão até 10 MPa para linhas de homogeneização de alta pressão — para manter a resolução e a precisão de medição ideais. Para aplicações aquosas padrão, os diafragmas de aço inoxidável 316L fornecem resistência suficiente à corrosão, enquanto agentes de limpeza químicos altamente corrosivos ou meios agressivos podem exigir membranas de isolamento de Hastelloy C. A Beijing Zhongping Technology oferece suporte técnico especializado e serviços abrangentes de seleção de referência cruzada para ajudar as equipes de engenharia a corresponder especificações exatas de processo com configurações de dispositivos adequadas do inventário local.

Perguntas Frequentes (FAQ)

1. Qual é o prazo de entrega padrão e a política de garantia para este transmissor?

Os pedidos processados através da Beijing Zhongping Technology são normalmente despachados do estoque local dentro de prazos comerciais padrão, e a unidade é respaldada por uma garantia abrangente do fabricante de 12 meses cobrindo defeitos de material e mão de obra.

2. A Beijing Zhongping Technology fornece relatórios de calibração pré-envio?

Sim, cada unidade passa por uma rigorosa verificação de qualidade antes do despacho, e a documentação de calibração rastreável pode ser fornecida mediante solicitação.

3. O AT4500S pode suportar procedimentos contínuos de limpeza no local (CIP) e esterilização no local (SIP)?

Sim, os componentes em contato com o fluido são projetados para suportar soluções de limpeza alcalinas de alta temperatura e ciclos de esterilização a vapor até os limiares sanitários industriais padrão sem degradação estrutural.

4. Qual é o propósito da classificação de acabamento superficial de Ra menor ou igual a 0,4 micrômetros?

A superfície polida ultra-lisa minimiza imperfeições microscópicas onde bactérias ou resíduos orgânicos possam aderir, garantindo uma limpeza eficaz e prevenindo contaminação biológica.

5. Como o protocolo de comunicação HART beneficia a calibração de campo?

O protocolo HART permite interrogação digital remota, configuração, ajuste de amortecimento e monitoramento de diagnóstico do transmissor diretamente da sala de controle ou via comunicador portátil, sem exigir acesso físico ao dispositivo.

6. É possível ajustar as configurações de zero e span localmente sem um comunicador portátil?

Sim, o dispositivo suporta mecanismos externos de ajuste de zero e span, dependendo do visor local selecionado e da opção de configuração do invólucro.

7. qual tensão de alimentação é necessária para a operação padrão do AT4500S?

O transmissor opera em uma faixa de tensão CC padrão alimentada por loop, normalmente abrangendo entre 12 VCC e 30 VCC, dependendo da configuração de saída específica e da resistência de carga.

8. Conexões de processo alternativas estão disponíveis para diâmetros de tubos não padronizados?

A série oferece uma ampla variedade de conexões sanitárias padrão internacional, incluindo configurações tri-clamp, rosca e flange, para atender a diversos requisitos de infraestrutura de tubulação.

9. Qual material de diafragma isolante deve ser escolhido para produtos químicos de limpeza altamente corrosivos?

Para processos expostos a agentes oxidantes agressivos ou ataque químico severo, diafragmas isolantes de Hastelloy C são recomendados como alternativa ao aço inoxidável 316L padrão.

10. Como o algoritmo integrado de compensação de temperatura melhora a precisão da medição?

O processador integrado corrige dinamicamente os sinais de saída em tempo real para neutralizar os efeitos de expansão térmica causados pelas temperaturas flutuantes do processo, garantindo leituras de pressão estáveis.
